موٹر تھرمل محافظ کو صحیح طریقے سے انسٹال کرنے کا طریقہ?

اس بات کا یقین کرنے کے لئے کہ موٹر تھرمل محافظ صحیح طریقے سے انسٹال ہے اور قابل اعتماد طریقے سے چلاتا ہے, مندرجہ ذیل کلیدی تنصیب کے اقدامات اور احتیاطی تدابیر موٹر کی قسم اور درخواست کے منظر نامے پر مبنی ہیں:

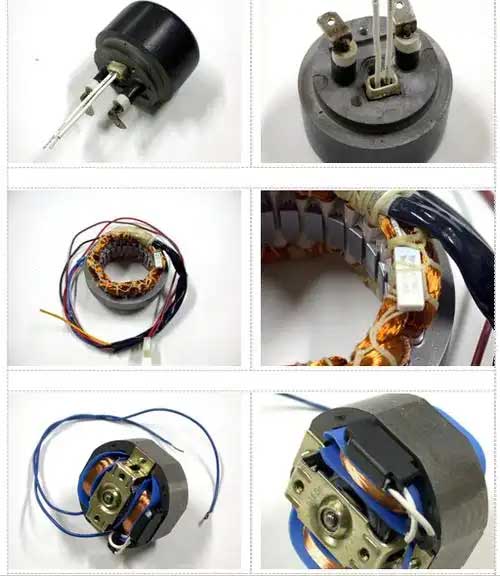

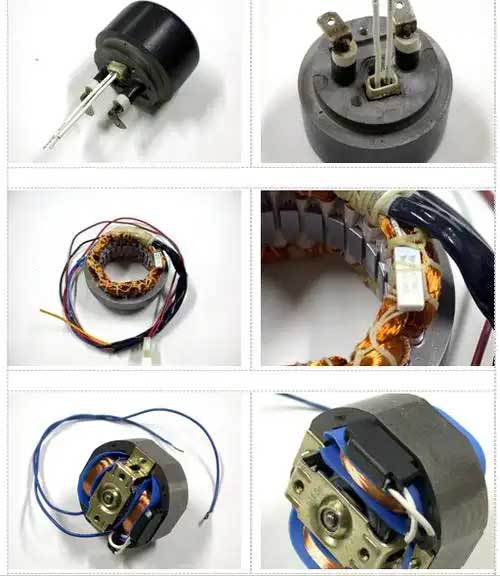

موٹر کنڈلی پر تھرمل محافظ کو کیسے انسٹال کریں

🔧 ‌i. بنیادی تنصیب کے اقدامات
محافظ کو تلاش کریں:
موٹر کے ڈیزائن اور آپریٹنگ ماحول کی بنیاد پر تھرمل محافظ کے لئے بہترین جگہ کا تعین کریں. گرمی کی پیداوار کی درست نگرانی کے لئے اسے پوزیشن میں رکھنا چاہئے.

وائرنگ:
درست اور محفوظ رابطوں کو یقینی بنانے کے لئے کارخانہ دار کے وائرنگ آریگرام کو احتیاط سے فالو کریں. غلط وائرنگ خرابی یا غلط پڑھنے کا باعث بن سکتی ہے.
تحفظ کی ترتیبات:
موٹر کے ڈیزائن اور آپریٹنگ ماحول کے مطابق محافظ پر درجہ حرارت کی حد کو ایڈجسٹ کریں. اس سے یہ یقینی بنتا ہے کہ محافظ زیادہ گرمی سے پہلے ہی موٹر کو بند کردے.

محفوظ تنصیب:
اس بات کو یقینی بنائیں کہ محافظ محفوظ طریقے سے سوار ہے اور کسی تاروں کو بے نقاب یا خراب نہیں کیا گیا ہے.

جانچ:
تنصیب کے بعد, یہ تصدیق کرنے کے لئے تھرمل محافظ کی جانچ کریں کہ یہ درجہ حرارت کی صحیح ترتیب پر سفر کرتا ہے.
اہم تحفظات:
حفاظت: کسی بھی بجلی کے سامان پر کام کرنے سے پہلے ہمیشہ بجلی منقطع کریں.
اوورلوڈ تحفظ: اس بات کو یقینی بنائیں کہ اوورلوڈ کو روکنے کے لئے تھرمل محافظ مناسب طریقے سے طے کیا گیا ہے, جو موٹر کو نقصان پہنچا سکتا ہے.
دستاویزات سے مشورہ کریں: مخصوص ہدایات اور وائرنگ آریگرام کے لئے کارخانہ دار کی دستاویزات کا حوالہ دیں.
ان اقدامات پر عمل کرتے ہوئے, آپ اس بات کو یقینی بناسکتے ہیں کہ آپ کا موٹر تھرمل محافظ صحیح طریقے سے انسٹال ہوا ہے اور مؤثر طریقے سے موٹر کو زیادہ گرمی سے بچاتا ہے۔.

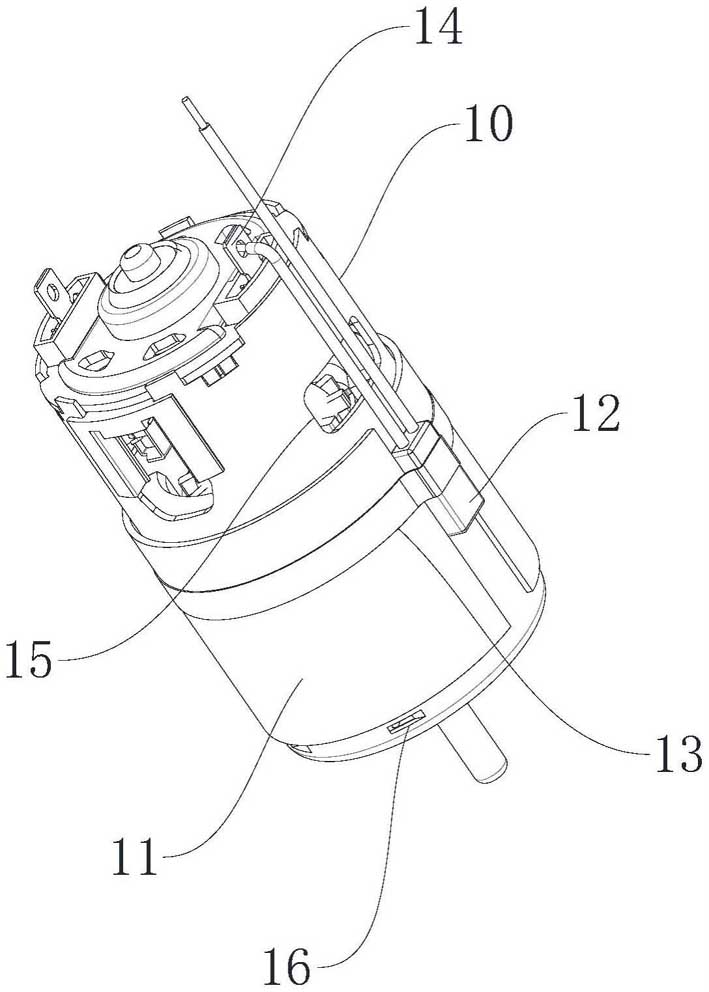

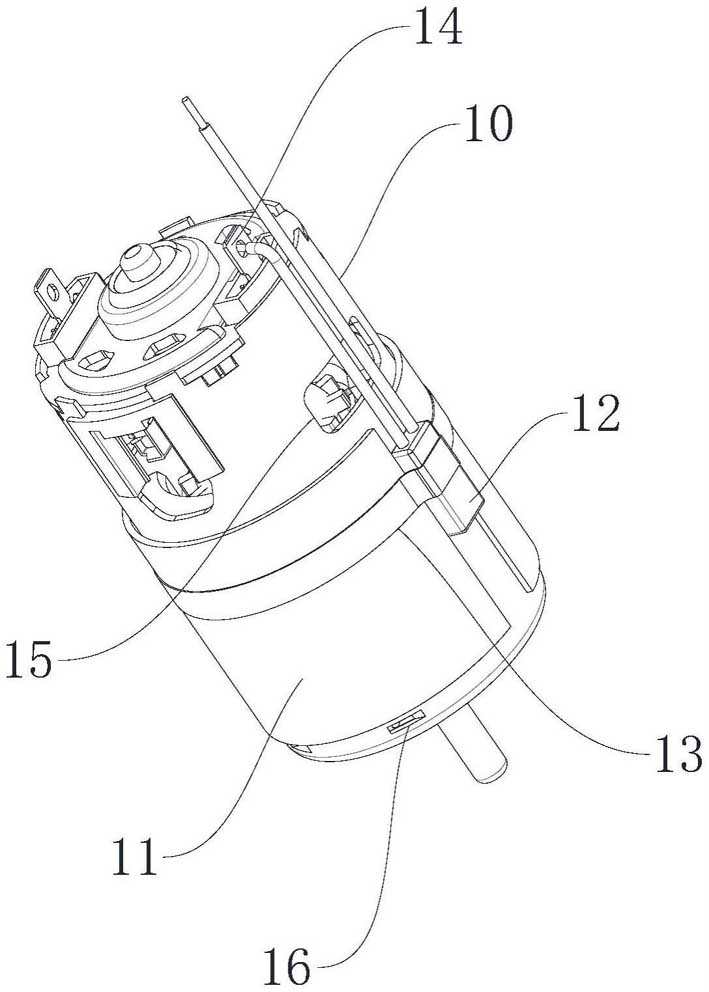

بلٹ میں موٹر تھرمل محافظ کی تنصیب کا طریقہ

off پاور آف آپریشن ‌
تنصیب سے پہلے, بجلی کے جھٹکے حادثات سے بچنے کے لئے مرکزی طاقت کو منقطع کرنا ضروری ہے اور بجلی کی جانچ پڑتال کرنی ہوگی.

ation انسٹالیشن کی پوزیشن کا تعین کریں
con روایتی موٹر: رابطہ کار آؤٹ پٹ اور موٹر ان پٹ کے مابین سیریز میں رابطہ کریں (مین سرکٹ);
star اسٹار ڈیلٹا شروع کرنے والی موٹر: مکمل موجودہ نگرانی کو یقینی بنانے کے لئے مین سرکٹ کے اوپری حصے میں ترجیحی طور پر انسٹال کریں.
‌
وائرنگ کی تفصیلات
‌ پاور لائن ‌ محافظ ان پٹ سے رابطہ کریں (نشان زد “میں” یا “l”);
‌ موٹور لائن ‌ آؤٹ پٹ سے مربوط ہوں (نشان زد “باہر” یا “T1/T2”);
‌ لیڈ وائر پروسیسنگ ‌: تار سے ہونے والے نقصان سے بچنے کے لئے موڑنے والا نقطہ جڑ سے ≥6mm ہے.
‌
فکسڈ طریقہ
مکینیکل رینگنے کو خراب رابطے سے بچنے کے ل scros پیچ/rivets کے ساتھ ٹھیک کرتے وقت اینٹی لوزننگ واشروں کی ضرورت ہوتی ہے۔.
function فنکشنل ٹیسٹ
بجلی بحال ہونے کے بعد, پاور آف ردعمل کو متحرک کرنے کے لئے اوور ہیٹنگ کی نقالی کرنے کے لئے ان پٹ اور آؤٹ پٹ ٹرمینلز کی رابطے کا پتہ لگانے کے لئے ایک ملٹی میٹر کا استعمال کریں.

iiii. کلیدی نقصان سے بچنے کے رہنما

iiiii. خصوصی منظرنامے کے لئے احتیاطی تدابیر
aut آٹوموبائل موٹر
خالص مکینیکل محافظوں کو غیر فعال کریں, اور مربوط لن بس کے ساتھ سمارٹ ماڈیولز کو ترجیح دیں (جیسے TI DRV5013) اینٹی پنچ فنکشن میں مداخلت سے بچنے کے ل.
free تعدد موٹر ‌
محافظ ہونے کی ضرورت ہے >50انورٹر سے سینٹی میٹر دور, اور ڈھال والے تار کو برقی مقناطیسی مداخلت کو دبانے کے لئے گراؤنڈ کیا گیا ہے.
mic مائیکرو موٹر (جیسے ڈرون)‌
بلٹ میں پی ٹی سی پروٹیکٹرز (جیسے مراتا پوسٹر®) براہ راست سمیٹ سے منسلک ہونے کی ضرورت ہے, اور حرارت کی ترسیل کی کارکردگی کو بہتر بنانے کے لئے تھرمل چکنائی کا اطلاق ہونا چاہئے.

app اینڈیکس: موجودہ تصریح کا تعین کرنا

مستحکم چلانے والی موٹر: موجودہ = موٹر ریٹیڈ کرنٹ × (0.95~ 1.05)
بار بار شروعات کریں اور موٹر کو روکیں: موجودہ = ریٹیڈ موجودہ × کی ترتیب 1.2 (ٹائم ریلے کے ساتھ تعاون کرنے کی ضرورت ہے)

‌ accect قبولیت کا معیار
محافظ کو دستی طور پر متحرک کرنے کے بعد, رابطہ کار کے اندر سفر کرنا چاہئے 0.5 سیکنڈ;
کے لئے مسلسل آپریشن کے بعد 72 گھنٹے, ٹرمینل درجہ حرارت میں اضافہ ≤40k ہے;
کمپن ٹیسٹ کے بعد (آئی ایس او 16750), تحفظ کی تقریب عام ہے.

انسٹالیشن ڈایاگرام مثال:
سادہ متن کاپی کوڈ
[طاقت] → [سرکٹ بریکر] → [رابطہ کار] → [تھرمل محافظ] → [موٹر]
.
[کنٹرول سرکٹ] ← [محافظ معاون رابطہ]
نوٹ: تیر موجودہ سمت کی طرف اشارہ کرتا ہے

اس عمل کی پیروی سے بچ سکتا ہے 90% تنصیب کی ناکامیوں کی. پہلی انسٹالیشن کے بعد ہر ماہ رابطوں کے آکسیکرن کی جانچ کرنے کی سفارش کی جاتی ہے.
