ذیل میں ساختی خصوصیات کا تفصیلی تجزیہ کیا گیا ہے۔, کام کے اصول اور KSD301/KSD302 درجہ حرارت سوئچ کے بنیادی درجہ حرارت سینسنگ عنصر کے تکنیکی نکات۔ – دو دھاتی پٹی:
میں. بائی میٹالک درجہ حرارت سینسنگ عنصر کی بنیادی خصوصیات
| خصوصیات | تکنیکی وضاحت |
| مادی ڈھانچہ | مختلف توسیعی گتانک کے ساتھ دو دھاتی مرکبات کا مرکب (جیسے نکل آئرن/مینگنیج کاپر), ایک ڈسک کے سائز کی پتلی شیٹ کے ڈھانچے میں مہر لگا دی گئی۔ |
| آپریشن کے اصول | درجہ حرارت میں اضافہ → گرمی کی وجہ سے دو دھاتی پٹی خراب ہو جاتی ہے → محراب کی اونچائی اچانک تبدیل ہو جاتی ہے → مکینیکل میکانزم کو فوری طور پر اچھالنے اور رابطوں کو کھولنے اور بند کرنے کے لیے چلاتا ہے |
| جواب کی رفتار | رابطوں کو آرک نقصان سے بچنے کے لیے ملی سیکنڈ کی سطح کی اچانک چھلانگ کی کارروائی |
| درجہ حرارت کی درستگی | رواداری ±2℃ تک کم ہے۔ (اعلی صحت سے متعلق قسم), روایتی ماڈل ±3~10℃, دھاتی شیٹ کے گرمی کے علاج کے عمل سے طے ہوتا ہے۔ |
| میکانزم کو دوبارہ ترتیب دیں۔ | درجہ حرارت گرنے کے بعد, دائمی پٹی اپنی اصل حالت میں واپس آجاتی ہے اور رابطے خود بخود ری سیٹ ہوجاتے ہیں۔ (درجہ حرارت گرنے پر عام طور پر بند قسم بند ہو جاتی ہے۔, عام طور پر کھلی قسم کھل جاتی ہے جب درجہ حرارت گر جاتا ہے۔) |

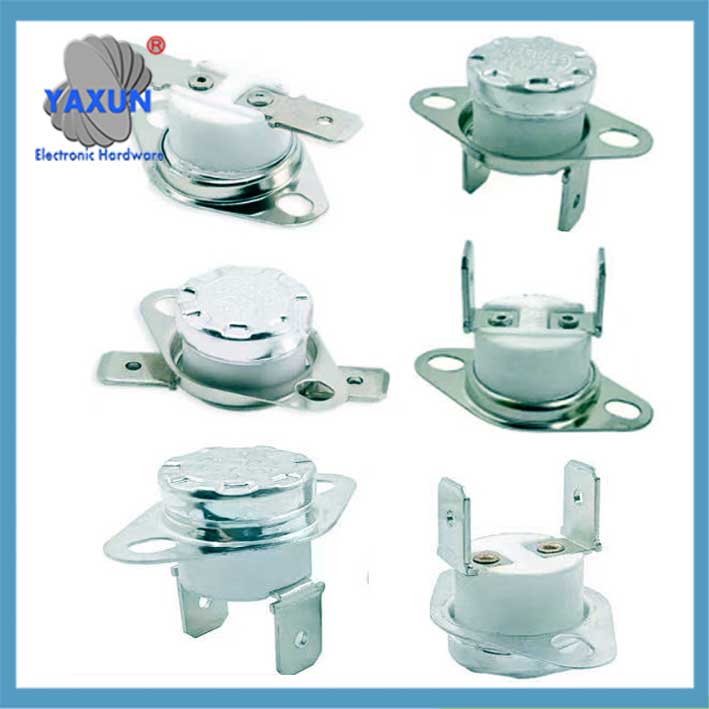

 عام کھلا KSD301 درجہ حرارت سوئچ بائی میٹالک درجہ حرارت سینسنگ عنصر |

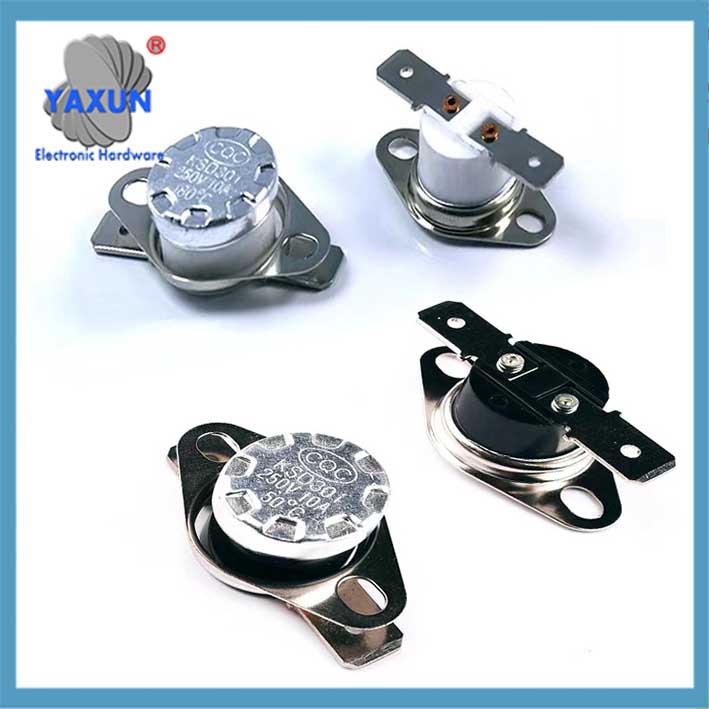

 اعلی درجہ حرارت کی حد سوئچ KSD301 |

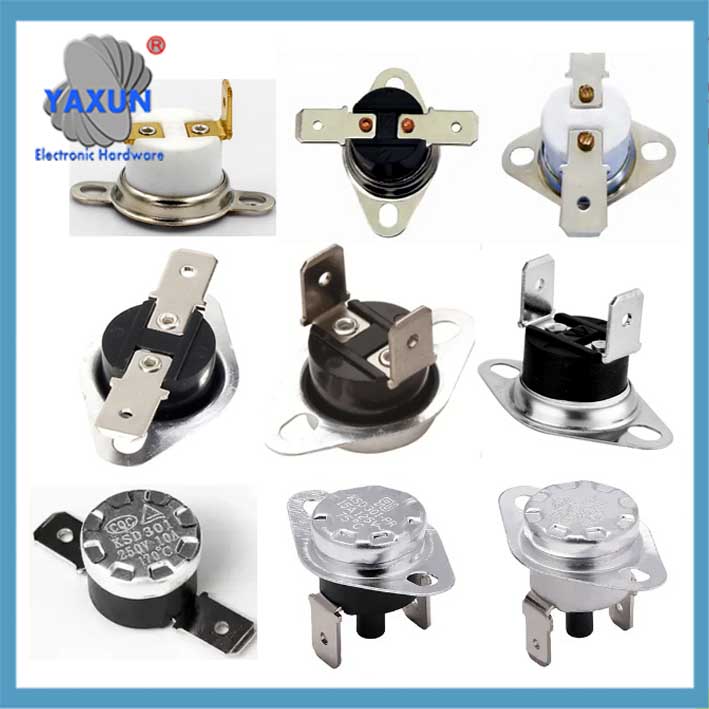

 KSD301 کا دو دھاتی درجہ حرارت محسوس کرنے والا عنصر |
KSD301 درجہ حرارت سوئچ پیرامیٹرز
ii. کام کرنے کے عمل کا گلنا
متسیانگنا کاپی کوڈ
گراف LR
a[عام درجہ حرارت کی حالت] –>|دو دھاتی پٹی مفت اور سیدھی| بی[رابطہ بند/کھلا]
c[درجہ حرارت عمل کی قدر میں بڑھ جاتا ہے۔] –>|bimetallic پٹی چاپ اونچائی اچانک تبدیلی| ڈی[فوری باؤنس ڈرائیو میکانزم]
ڈی –>|عام طور پر بند قسم| ای[رابطہ منقطع سرکٹ]
ڈی –>|عام طور پر کھلی قسم| f[رابطہ کنکشن سرکٹ]
جی[درجہ حرارت قدر کو ری سیٹ کرنے کے لیے گرتا ہے۔] –>|دو دھاتی پٹی سیدھی پر واپس آتی ہے۔| بی
کلیدی نکتہ: دائمی پٹی محراب کی اونچائی میں اچانک تبدیلی نام کا ذریعہ ہے۔ “اسنیپ قسم کا کٹ آف سوئچ”, اس بات کو یقینی بنانا کہ رابطہ عمل صاف ہے اور اس کی کوئی درمیانی حالت نہیں ہے۔.
iiii. استعمال اور دیکھ بھال کے لیے اہم نکات
avoiod مکینیکل نقصان
بیرونی طاقت کے ساتھ دائمی پٹی کو نچوڑنا منع ہے۔, کیونکہ اخترتی عمل کا درجہ حرارت بڑھنے یا ناکام ہونے کا سبب بنے گی۔.
حرارت کی ترسیل کی ضروریات
تنصیب کی سطح کو ہموار اور صاف کرنے کی ضرورت ہے۔, اور تھرمل چکنائی کا اطلاق اس بات کو یقینی بنانے کے لیے کیا جانا چاہیے کہ گرمی کو وقت پر دھاتی پٹی میں منتقل کیا جائے۔.
درجہ حرارت کی حدود
دائمی پٹی رواداری کی حد: مختصر مدت ≤300℃, طویل مدتی ≤240℃ (زیادہ گرمی دھاتی تھکاوٹ کا شکار ہے).
لوڈ میچنگ
ریٹیڈ کرنٹ سے تجاوز کرنا سختی سے منع ہے۔ (جیسے کہ 10A ماڈل 15A لوڈ سے منسلک ہے۔), کیونکہ آرک کا اعلی درجہ حرارت دائمی پٹی کو سنٹر کر دے گا۔.
iv. غلطی کی تشخیص کا حوالہ
آسنجن سے رابطہ کریں۔ : ضرورت سے زیادہ لوڈ کرنٹ آرک ویلڈنگ کا سبب بنتا ہے۔, اور لوڈ میچنگ کو چیک کرنے کی ضرورت ہے اور ماڈل کو تبدیل کرنے کی ضرورت ہے۔.
کارروائی میں تاخیر : تنصیب کی سطح خراب تھرمل طور پر کنڈکٹیو ہے یا بائی میٹالک پٹی پرانی ہے۔, لہذا سلیکون چکنائی کو دوبارہ لگائیں یا جزو کو تبدیل کریں۔.
دوبارہ ترتیب دینے میں ناکامی۔ : دائمی پٹی بگڑی ہوئی اور پھنس گئی ہے۔, اور تھرموسٹیٹ کو مجموعی طور پر تبدیل کرنے کی ضرورت ہے۔.
▶ ️ summary: bimetallic پٹی ہے “درجہ حرارت کا سینسر + ایکٹیویٹر” KSD301 کا مربوط جزو. اس کا ڈسک کے سائز کا ڈھانچہ ڈیزائن اور مصر دات تناسب براہ راست درجہ حرارت پر قابو پانے کی درستگی اور وشوسنییتا کا تعین کرتا ہے.
