Що є нормально відкритим (Ні) Перемикач термостата KSD301?

Перемикач термостата KSD301 Біметалічний диск працює в нормально відкритих (Ні) конфігурація. Це означає, що схема спочатку відкрита (роз'єднаний) При нормальній температурі. Коли температура піднімається до заздалегідь визначеного порогу, біметалічні вигини диска, Закриття схеми та дозволу потоку струму.

Нормально відкритий THERM-O-DISC T-O-D THERMAL LIMIT SWITCH L160-40F 60TX01

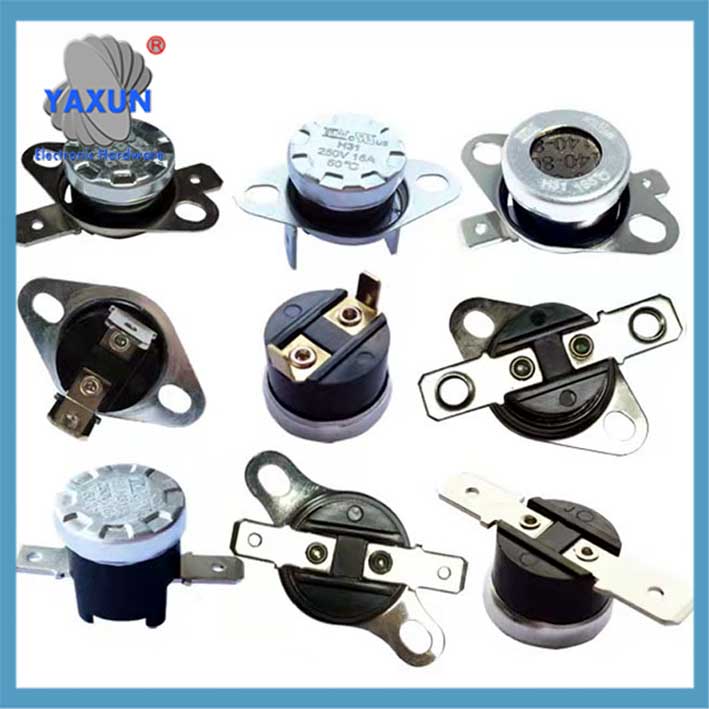

UL/CUL KSD301 Запірний термостат,Нормально відкритий NO біметалічний затискний диск 125 В 16 А Автоматичний скидання

UXCELL KSD301 Термостат 40 ° C/104 ° F 10a Зазвичай відкрити N.O Відрегулювати перемикач температури SNAP DISC

я. Основні характеристики
Принцип дії
При підвищенні температури до встановленого значення, контакт автоматично підключає ланцюг; коли температура знизиться до значення скидання, контакт автоматично роз'єднує ланцюг, який є протилежністю нормально замкнутого типу (відключається при підвищенні температури і підключається при зниженні температури).

Біметалева смуга нагрівається та деформується для запуску механізму для досягнення швидкого перемикання.

Технічні параметри
Електричні характеристики:
Номінальна напруга: 250В змінного струму (резистивне навантаження) або 125 В змінного струму (стандарт UL)
Номінальний струм: 5A/10A/15A (резистивне навантаження)
Температурні показники:
Діапазон дії: 0℃ ~ 300 ℃ (настроюється), точність ±2℃~±10℃17
Скидання та дія різниці температур: 8℃ ~ 100 ℃ (регульований)
Механічні характеристики:
Контактний опір: ≤50 мОм, опір ізоляції: ≥100 МОм13
Електрична міцність: AC 1800V/1min без пробою
Термін служби: ≥100 000 разів17 (деякі моделі до 150,000 разів2)

Фізичні характеристики
Рівень захисту: IP00 (відсутність пило- та водостійкості)
Спосіб проводки: підключається термінал 250# або 187# (кут 0°~90° необов'язковий)
Спосіб установки: підтримує різні конструкції, такі як рухоме кільце, плоске кільце, алюмінієва кришка з отворами, тощо.

Нормально відкритий стан:
KSD301 сконструйований так, що його контакти знаходяться в розімкненому стані, коли температура навколишнього середовища нижче зазначеної робочої температури. Це означає, що ланцюг, підключений до KSD301, порушений, запобігання протікання струму.

Тригер температури:
У міру підвищення температури, біметалічний диск (виготовлені з двох різних металів, з’єднаних разом) реагує на зміну температури. Два метали розширюються з різною швидкістю, викликаючи згинання диска.

Замикання ланцюга:
Коли температура досягне заданої точки, диск згинається настільки, щоб замкнути ланцюг, встановлення зв'язку між контактами. Це дозволяє струму протікати по ланцюгу.

Автоматичне скидання:
Як тільки температура опускається нижче певного рівня, біметалічний диск повертається до початкової форми, знову розімкнути ланцюг і припинити подачу струму. Це функція автоматичного скидання.
По суті, KSD301 використовується як термоперемикач для керування потоком струму залежно від температури, діючи як датчик температури та захист для різних застосувань.

II. Сценарії застосування
‌ Household Appliances‌: диспенсери для води, електричний термос, мікрохвильові печі, дезінфекційні шафи, електронагрівачі, кавові машини, тощо.
‌Індустріальне обладнання‌: захист двигуна від перегріву, випрямне обладнання, машини для ламінування, авто з підігрівом сидінь, тощо57.

III. Спосіб виявлення (визначити, чи він нормально відкритий)
Виявлення мультиметра:
При кімнатній температурі (нижче температури дії): опір двох штирів має бути нескінченним (відкритий контур).
Після нагріву (вище температури дії): значення опору падає до ‌десятків Ом‌ (відкритий контур).
Позначення відзнаки: Корпус виробу зазвичай позначається знаком “Ні” (Нормально відкритий) або “Нормально відкритий”.

IV. Переваги продукту
Швидка швидкість відгуку, чистий контакт без утворення дуги57;
Висока точність контролю температури, висока надійність7;
Компактна структура, сильна адаптивність17.

⚠️ Примітка: Фактичний вибір потребує підтвердження конкретного температурного порогу (наприклад 85 ℃, 95℃, тощо) і скидання різниці температур. Параметри різних моделей можуть відрізнятися.
