Поверхневе кріплення SMD струму стручка запобіжник Китай постачальник

Кілька китайських компаній спеціалізуються на виробництві поверхневого монтажу (SMD) поточні запобіжники мікросхеми, Яскравими прикладами є Dongguan YAXUN Electronics і FBelec. Ці компанії пропонують різноманітні типи запобіжників SMD, включаючи варіанти швидкої та повільної дії, і задовольняти різні значення напруги та струму, деякі з них спеціалізуються на конкретних програмах, як-от автомобільні зарядні пристрої.
Ось більш детальний огляд деяких ключових постачальників:
Dongguan YAXUN Electronics Co., ТОВ:
Ця компанія є великим виробником компонентів захисту схем, включаючи запобіжники SMD, і зосереджено на побутовій техніці та автомобільній промисловості. Вони пропонують різні розміри (напр., 0603, 1032, 1206, 2410, 6125) і види (швидкий удар, повільний удар).

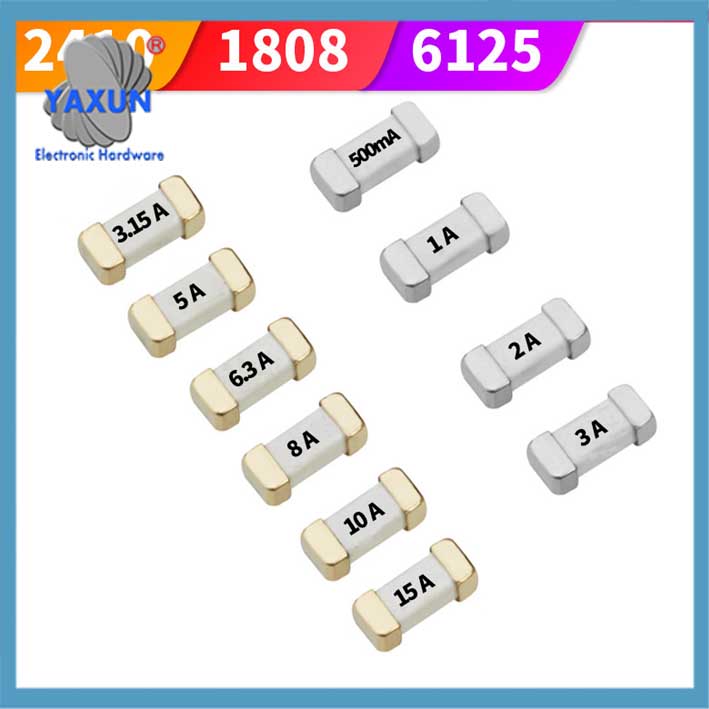

2410/1808/6125 Електричний запобіжник SMD 0,5A~30A

Електричний запобіжник Eaton Bussmann SMD 0603, 6125, 1206 0.25А-50А 32В

0603, 1206 Одноразовий запобіжник SMD 1~30A 32V, 63V

Запобіжники мікросхем – це мініатюрні компоненти захисту схеми, які використовують технологію поверхневого монтажу (SMT). В основному вони поділяються на дві категорії: запобіжник одноразового типу та тип самовідновлення. Нижче наведено детальний вступ з аспектів класифікації, принцип роботи, і застосування:
1. Основна класифікація
Одноразовий чіп-запобіжник‌
За розміром: Стандартні пакети EIA, такі як 0402 (1.0×0,5 мм), 0603 (1.6×0,8 мм), і 1206 (3.2×1,6 мм).
За характеристиками запобіжника:
Повільний тип запобіжника (Знак T/TT): підходить для ланцюгів із імпульсними струмами, таких як двигуни та трансформатори;
Швидкий запобіжник (Позначка F/FF): використовується для точних схем без стрибків напруги;
Типова структура: пакет з керамічної квадратної труби, заповнений кварцовим піском вогнегасний засіб, і конструкція двошарового електрода для підвищення стабільності провідності.

Запобіжник мікросхеми з можливістю відновлення (PPTC)‌
Основний матеріал: складається з полімерної смоли та електропровідних частинок, а автоматичний скидання досягається завдяки температурній чутливості;
Робочий процес: коли виникає надструм, смола розширюється, блокуючи провідний шлях, і після усунення несправності, провідність відновлюється після охолодження;
Поширені розміри: 0805, 1812, 2920, тощо, струм підтримки 0,05-3,0А.

2. Основні технічні характеристики
Механізм закріплення: слідувати закону Джоуля (Q=I²Rt), запобіжник нагрівається і плавиться при перевищенні струму;
Процес захисту навколишнього середовища: технологія безсвинцевого зварювання, сумісний з RoHS 2.0 стандарти, вміст свинцю <1000ppm;
Оптимізація продуктивності:
Наповнення кварцовим піском скорочує час руйнування 0.1 секунд (в 20 разів на номінальний струм);
Швидкість реакції самовідновлення обернено пропорційна силі струму пошкодження.

3. Типові сценарії застосування
‌Побутова електроніка‌: акумулятори для мобільних телефонів, Захист інтерфейсу USB (загальновживаний 0603 упаковка);
‌Індустріальне обладнання‌: програмно-керовані перемикачі, блоки безпеки патч-панелі;
‌Автомобільна електроніка‌: захист від перевантаження по струму ланцюга зарядки автомобіля.

SST1300 3A300V 2410 1808 6125 Запобіжник SMD

Запобіжник чіпів 1808 Поточний коак 2410 SMD CCF1N Нормальний удар 1A 1,6A 2,5A 3.15A 4A 5A 6.3A 8A 10A 125 В поверхневе кріплення

0603 Керамічний запобіжник T1A-8A

4. Міркування щодо вибору
Номінальний струм повинен бути більше ніж 1.25 разів більше робочого струму;
Імпульсний опір слабший, ніж у скляних запобіжників, і слід оцінити вплив імпульсного струму;
Тип самовідновлення не підходить для сценаріїв, які потребують повного захисту від вимкнення живлення.

Поточні основні виробники, такі як Oxis Electronics, випустили вдосконалені запобіжники з квадратними мікросхемами, які оптимізують надійність підключення завдяки латунним квадратним ковпачкам і запобіжникам зі сплаву.
