Перемикач захисту від перегріву мікромотора & Захисник перевантаження

Порівняння відмінностей між вимикачем захисту від перегріву мікромотора & захист від перевантаження. Що стосується термозахисту мікромоторів, діапазон цін між $0.1 юань і $0.4 юань. Моделі включають 5ap, TB02-BB8D, 17ранок, KSD9700, ST01, S06, тощо, які в основному використовуються для двигунів склоочисників люка на даху сидінь і мають герметичні та водонепроникні характеристики. Параметри моделі 17АМ: нормально закритий, робоча температура 120 ступенів, максимальний струм 10A~35A. Функція автоматичного скидання, підходить для військових, медичної та інших галузей. Тут потрібно підкреслити температурний діапазон і параметри струму, а також характеристики автоматичного скидання.

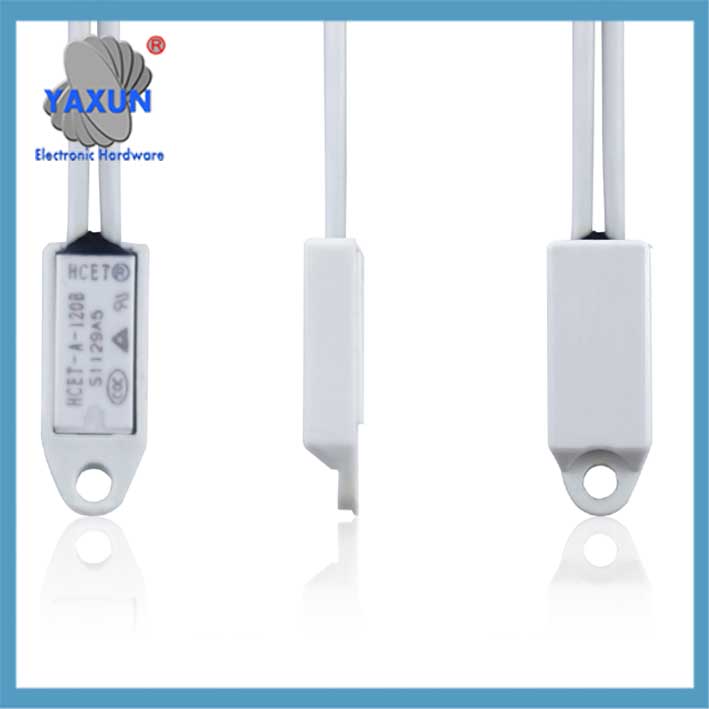

Двигун TB05, BB8DTB02, ST-22 35 ℃- 160℃ Міні термозахист

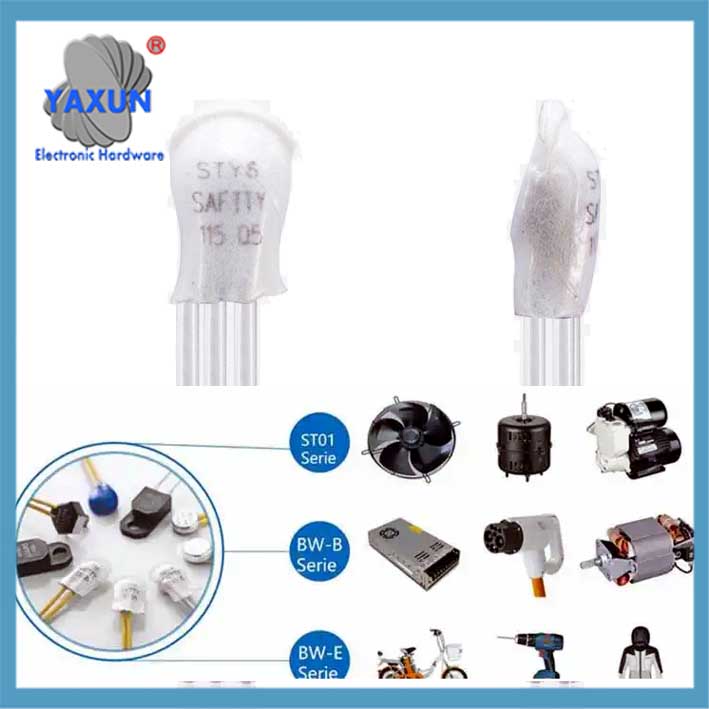

Перемикач температури мікрозахисту S01, S06, СТ-22

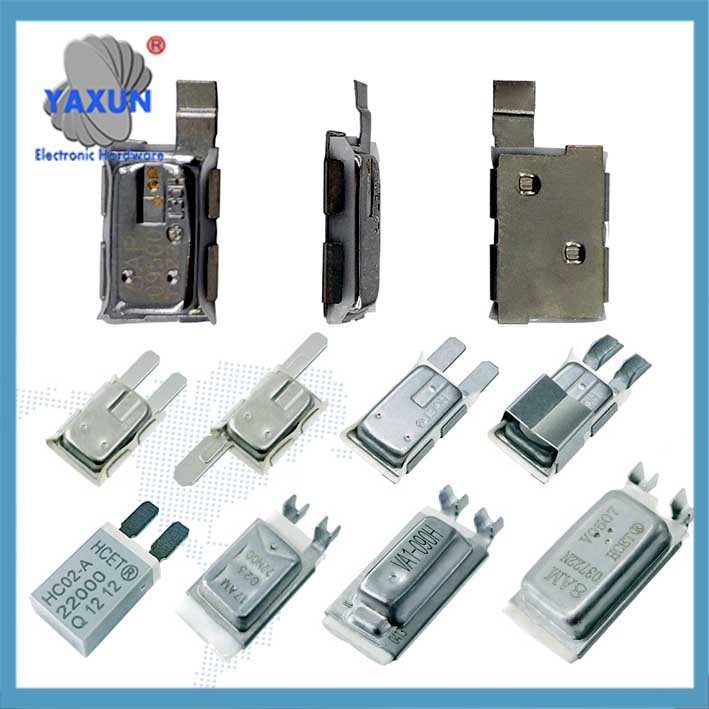

2Депутат, 6Ап, 17AM+PTC, 5Ап, 8Амор, Перемикач захисту від перегріву двигуна KSD9700

Щодо захисту двигуна від перевантаження, захист двигуна (М-Б) використовувати мікропроцесорну техніку. Він має кілька видів захисту, наприклад, перевантаження по струму, збій фази, і стійло, і час поїздки регулюється (0.2-30 секунд), і підтримує ручне або електричне скидання. Доповнюється спосіб налаштування параметрів, наприклад встановити захист від перевантаження по струму 1.5-2 разів на номінальний струм і перевантаження до 1.1-1.3 разів. Ці налаштування дуже важливі для практичного застосування.

Захист від зупинки двигуна від перевантаження починає діяти після завершення запуску. Коли сила струму перевищує встановлене значення, воно негайно подіє. Захист від швидкого розриву призначений для коротких замикань, і ділиться на два стани: запуск і експлуатація. Захист від перегріву заснований на моделі накопичення тепла, поєднання теплової дії струмів прямої і зворотної послідовності. Ці механізми захисту необхідно пояснити по пунктах, щоб гарантувати, що користувачі розуміють, як обробляти різні несправності.

З точки зору встановлення та сумісності, зазначається, що протектор можна встановити на передній частині інвертора, але слід звернути увагу на номінальний струм і вимоги до заземлення (діаметр дроту ≥3,5 мм², опір <10ох). Відмінність теплових реле від реле температури полягає в тому, що перші засновані на тепловій дії струму, і останній встановлений всередині двигуна для вимірювання температури. Тут необхідно розрізняти, щоб уникнути плутанини.

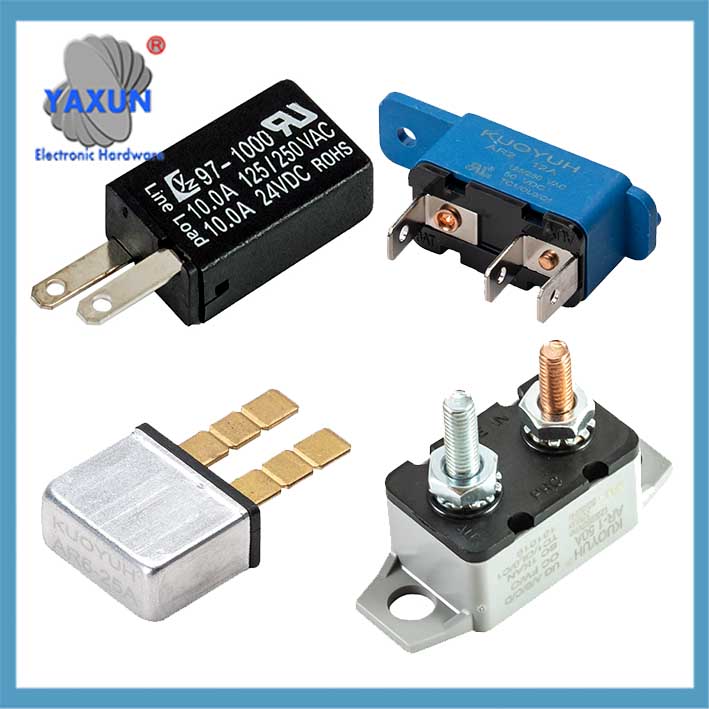

Автомобільні автоматичні вимикачі двигуна AR, AR2, 24, 97, 18, 17 Серія

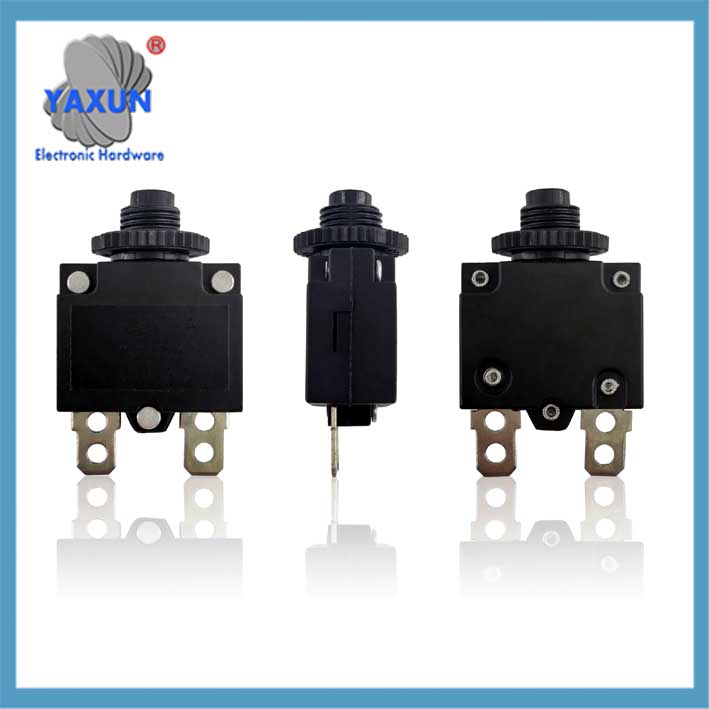

98 Посібник серії, Захист двигуна від перевантаження з автоматичним скиданням

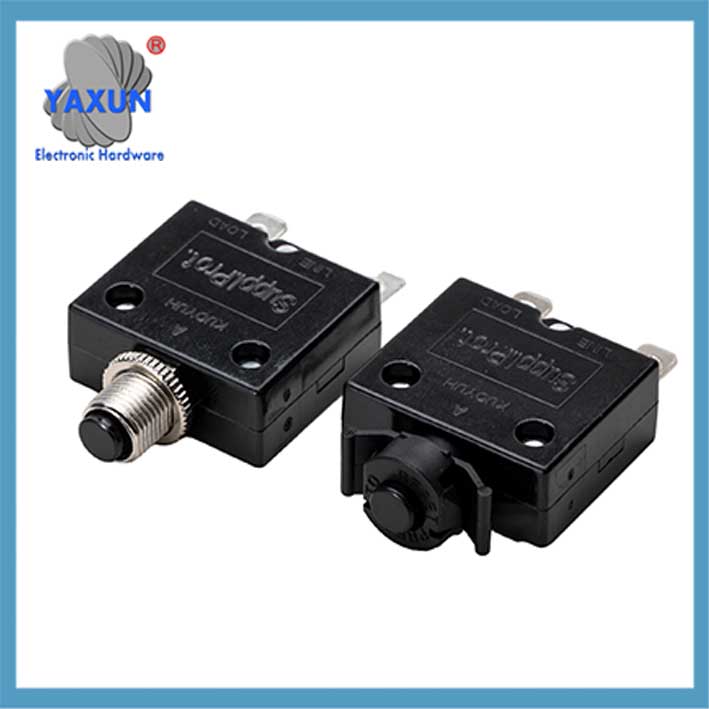

КУОЮХ 88 Серія захисту двигуна від перевантаження

я. Вимикач захисту від перегріву (термозахисник)
Принцип роботи і характеристики
Використання біметалічних датчиків температури, коли температура досягне встановленого порогу, контакти автоматично розмикаються/замикаються і розривають ланцюг; при зниженні температури, він автоматично скидає та відновлює роботу.
Типові моделі: наприклад 17 ранку, 17AM+PTCT, Серія TB02-BB8D, робоча температура 40 ℃ ~ 160 ℃, максимальний струм 10A~60A, номінальна напруга 250В, нормально закрита конструкція, з функцією водонепроникної герметизації.
Обсяг і установка: Мініатюрний дизайн (наприклад плоска установка), підходить для сцен з обмеженим простором, безпосередньо вбудовані в обмотку двигуна або поверхню нагрівального компонента.

‌Основні сценарії застосування‌
Автомобільні мікромотори: люкс двигуна, склоочисники, двигуни регулювання сидінь, тощо.
Побутова техніка: пристрої малої потужності, такі як вентилятори охолодження, двигуни водяного насоса, та електроінструменти, яким необхідно запобігти перегріву.
В системі запалювання, він може вимкнути двигун, щоб запобігти пошкодженню від перегріву.

II. Захист від перевантаження (Захист двигуна KUOYUH)
Багатофункціональний захисний механізм
Захист від перевантаження: Контролюйте струм і спрацьовуйте, коли він перевищує номінальне значення (зазвичай встановлено на 1.1-1.3 разів).
Захист від короткого замикання: Миттєво відключайте ланцюг, коли струм різко зростає (час дії <0.1 другий).
Захист від ударів: Якщо струм продовжує становити ≥200% від номінального значення після запуску, воно подіє негайно.
Захист від втрати/дисбалансу фази: Коли є втрата фази або трифазний дисбаланс, він відповість протягом 3 секунд.
Контролює струм, що протікає через ланцюг двигуна, і розмикає ланцюг, коли струм перевищує задану межу.
Механізм:
Може бути тепловим (за допомогою біметалічної стрічки) або електронний, і відключення після певної затримки часу, щоб дозволити стартові стрибки.
Випадки використання:
Захищає двигуни від пошкодження внаслідок тривалої перевантаження по струму, наприклад, викликані заклинюванням робочого колеса або високим крутним моментом навантаження.
приклад:
Захист від перевантаження компресора холодильника вимикає компресор, якщо він перегрівається або не запускається.

‌Особливості технологічного оновлення‌
Інтегрований мікропроцесор, підтримує високоточний моніторинг струму в реальному часі, напруга, температура, і відображає причину несправності через світлодіод.
Він виконує обидві комунікаційні функції (наприклад інтерфейс RS485) і підтримує дистанційне скидання та завантаження даних.
Сумісний з установкою на рейку 35 мм, може безпосередньо замінити традиційні теплові реле.

III. Точки вибору та встановлення
Принцип налаштування параметрів
Струм захисту від надструму: встановити на 1.5-2 разів на номінальний струм двигуна.
Температурний захист: Номінальний струм становить 0.8 разів на номінальне значення двигуна.
Захист стійла: Поріг встановлено на 200% від номінального струму, і дія без затримки.

‌Міркування щодо сумісності‌
При установці передньої частини інвертора, вихідна потужність інвертора повинна відповідати, а номінальний струм регулюється на максимум, щоб уникнути помилкового спрацьовування.
Вимоги до заземлення: Протектор і двигун повинні бути надійно заземлені (діаметр дроту ≥ 3,5 мм² мідний дріт, опір заземлення <10ох).

IV. Порівняння типових виробів

Підказка: Для мікромоторів, вбудовані термоперемикачі (наприклад 17 ранку) є кращими для компактного захисту; у промислових сценаріях, інтелектуальні захисники (наприклад ARD2) потрібні для усунення складних несправностей.
