Далі наведено детальний аналіз структурних характеристик, Принцип роботи та технічні моменти основного чутливого елемента термоперемикача KSD301/KSD302 – біметалева стрічка:
я. Основні характеристики біметалічного температурного чутливого елемента
| особливості | Технічний опис |
| Структура матеріалу | Композит двох металевих сплавів з різними коефіцієнтами розширення (такі як нікель залізо/марганець мідь), штампована в дископодібну структуру тонкого листа |
| Принцип дії | Температура підвищується → Біметалева стрічка деформується під дією тепла → Висота арки раптово змінюється → Приводить у дію механічний механізм, який миттєво підстрибує та відкриває та закриває контакти |
| Швидкість відгуку | Раптовий стрибок на рівні мілісекунд, щоб уникнути пошкодження контактів дугою |
| Точність температури | Толерантність до ±2 ℃ (високоточного типу), звичайні моделі ±3~10℃, визначається процесом термообробки металевого листа |
| Механізм скидання | Після зниження температури, біметалева планка повертається в початковий стан і контакти автоматично скидаються (нормально закритого типу закривається при зниженні температури, нормально відкритого типу відкривається при зниженні температури) |

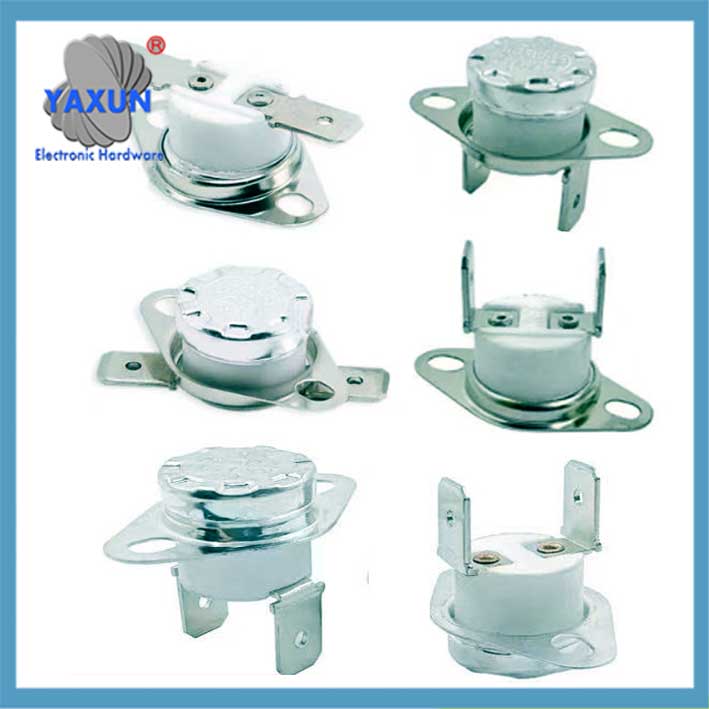

 Нормально відкритий температурний перемикач KSD301 біметалічний чутливий елемент температури |

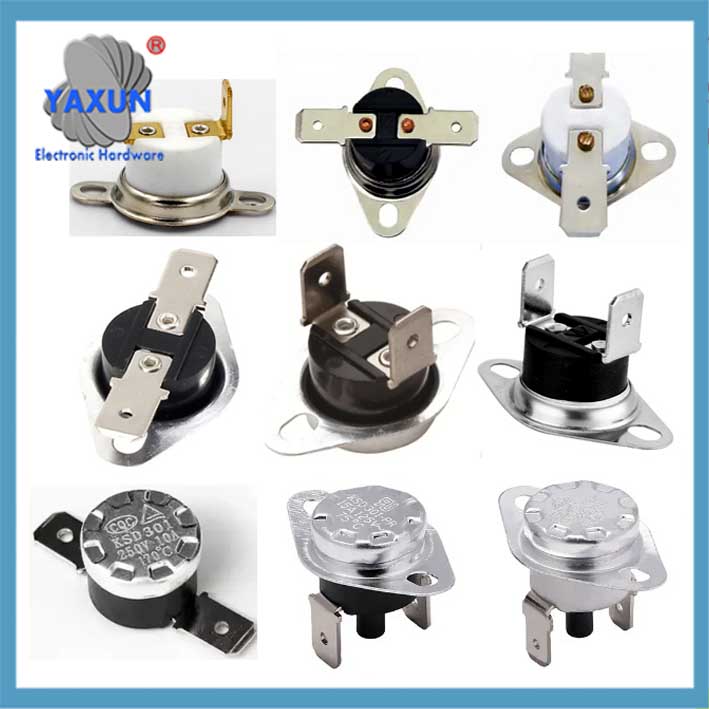

 Високий перемикач межі температури KSD301 |

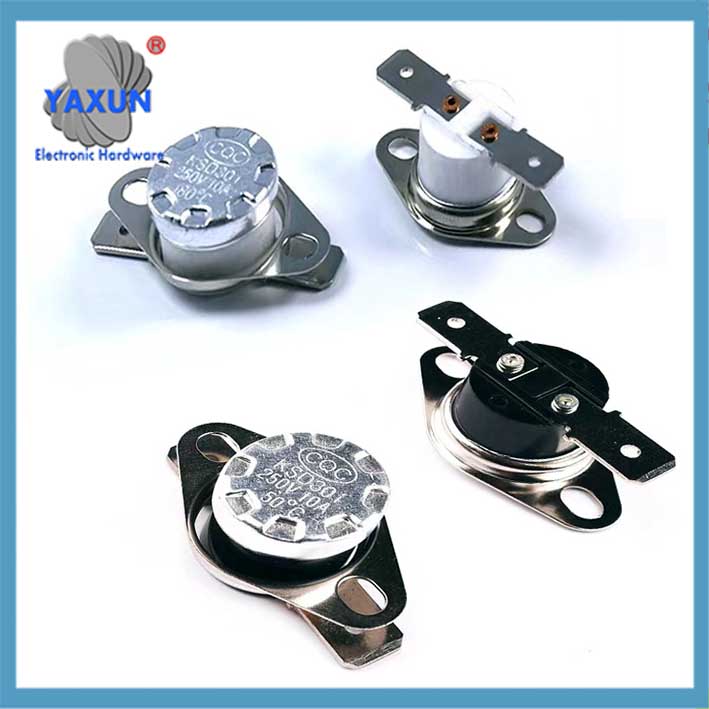

 Біметалічний термодатчик КСД301 |
II. Декомпозиція робочого процесу
русалка Копіювати код
графік LR
A[нормальний температурний стан] –>|біметалева стрічка вільна і пряма| Б[контакт замкнутий/розімкнутий]
C[температура підвищується до робочого значення] –>|раптова зміна висоти біметалічної арки| Д[механізм приводу миттєвого відскоку]
Д –>|нормально закритого типу| E[ланцюг роз’єднання контактів]
Д –>|нормально відкритого типу| Ф[схема контактного підключення]
Г[зниження температури для скидання значення] –>|біметалева стрічка повертається до прямої| Б
Ключовий момент: Джерело назви - раптова зміна висоти біметалічної арки “замикаючий вимикач”, гарантуючи, що контактна дія є чистою та не має проміжного стану.
ІІІ. Основні моменти використання та обслуговування
Уникайте механічних пошкоджень
Забороняється стискати біметалеву стрічку зовнішнім зусиллям, оскільки деформація призведе до зміни температури дії або її падіння.
Вимоги до теплопровідності
Поверхня для встановлення повинна бути рівною та чистою, і термопасту слід наносити, щоб забезпечити своєчасну передачу тепла металевій смузі.
Температурні обмеження
Межа допуску біметалічної стрічки: короткочасний ≤300 ℃, довгостроковий ≤240 ℃ (перегрів схильний до втоми металу).
Узгодження навантаження
Категорично забороняється перевищувати номінальний струм (наприклад модель 10A, підключена до навантаження 15A), оскільки висока температура дуги спікає біметалеву стрічку.
IV. Довідка про діагностику несправностей
Контактна адгезія : Надмірний струм навантаження викликає дугове зварювання, необхідно перевірити відповідність навантаження та замінити модель.
Відстрочка дії : Монтажна поверхня має погану теплопровідність або біметалева стрічка старіє, тому повторно нанесіть силіконову мастило або замініть компонент.
Помилка скидання : Біметалева стрічка деформується і прилипає, і термостат потрібно замінити в цілому.
▶️ Підсумок: Біметалічна смуга - це “датчик температури + приводник” Вбудований компонент KSD301. Його конструкція конструкції дископодібної форми та співвідношення сплаву безпосередньо визначають точність контролю температури та надійність.
