ஓவர் கரண்ட் பாதுகாப்பு | 5×20 6×30 மிமீ கார்ட்ரிட்ஜ் உருகிகள்

ஓவர் கரண்ட் பாதுகாப்பு மின் உருகி என்பது ஒரு சுற்று பாதுகாப்பு சாதனம் ஆகும். பின்-இறுதி உபகரணங்களைப் பாதுகாக்க மின்னோட்டம் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது உருகுவது இதன் முக்கிய செயல்பாடு ஆகும். பின்வரும் வகைப்பாடு மற்றும் பண்புகளின் விரிவான விளக்கமாகும்:

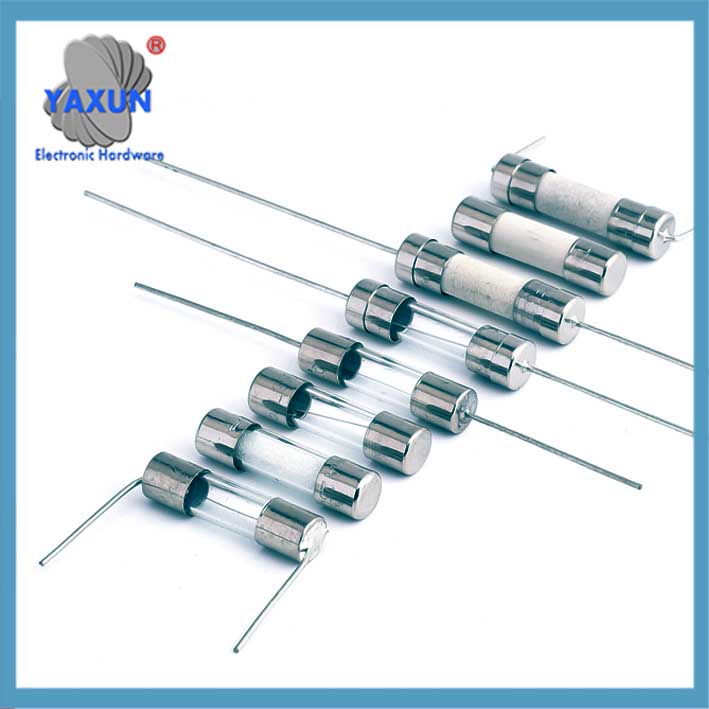

6×30 பீங்கான் உருகி மிகை மின்னோட்ட பாதுகாப்பு சாதனம்

5×20 கண்ணாடி உருகி மிகை மின்னோட்ட பாதுகாப்பு சாதனம்

3.6×10 மிமீ கார்ட்ரிட்ஜ் மின்னோட்டப் பாதுகாப்பிற்கான உருகிகள்

பாரம்பரிய உருகி வகை உருகி
வேலை கொள்கை:
மின்னோட்டம் வரம்பை மீறும் போது, ஜூல் வெப்ப விளைவு காரணமாக உலோக உருகும் மற்றும் சுற்று துண்டிக்கப்பட்டது, இது ஒரு முறை பாதுகாப்பு சாதனம். வழக்கமான மறுமொழி நேரம் மில்லி விநாடிகளில் உள்ளது, மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்புக்கு வேகமான ஃப்யூசிங் தேவைப்படுகிறது (கண்ணாடி குழாய் உருகி உருகும் நேரம் ≤40ms போன்றவை) ‌. Fusible இணைப்பு:
ஒரு உருகி ஒரு சிறிய கொண்டிருக்கிறது, கடத்தும் கம்பி அல்லது துண்டு (உருகக்கூடிய இணைப்பு) அதன் மூலம் பாயும் மின்னோட்டம் அதன் மதிப்பிடப்பட்ட கொள்ளளவை மீறும் போது உருக அல்லது ஆவியாக வடிவமைக்கப்பட்டுள்ளது.
ஓவர் கரண்ட் பாதுகாப்பு:
இந்த உருகும் நடவடிக்கை சுற்று திறக்கிறது, மின்சார ஓட்டத்தை குறுக்கிட்டு மேலும் சேதத்தை தடுக்கிறது.
ஒற்றைப் பயன்பாடு:
உருகிகள் ஒரு முறை பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளன, மேலும் அவை சுற்றுக்கு இடையூறு செய்த பிறகு மாற்றப்பட வேண்டும்.

நம்பகத்தன்மை: உருகிகள் அதிக மின்னோட்டத்தை குறுக்கிடுவதில் அவற்றின் நம்பகத்தன்மைக்காக அறியப்படுகின்றன.
செலவு-செயல்திறன்: மற்ற ஓவர் கரண்ட் பாதுகாப்பு சாதனங்களுடன் ஒப்பிடும்போது அவை பொதுவாக மலிவானவை.
எளிமை: வடிவமைப்பு எளிமையானது, அவற்றைப் புரிந்துகொள்ளவும் பயன்படுத்தவும் எளிதாக்குகிறது.
வெரைட்டி: உருகிகள் பல்வேறு அளவுகளில் வருகின்றன, வடிவங்கள், மற்றும் தற்போதைய மதிப்பீடுகள் வெவ்வேறு பயன்பாடுகளுக்கு ஏற்றவாறு.
வகைகள்: உருகிகள் வெவ்வேறு வகுப்புகளாக வகைப்படுத்தப்படுகின்றன (எ.கா., எல், RK1, RK5, டி, ஜே, சிசி, முதலியன) குறிப்பிட்ட மிகை மின்னோட்ட சூழ்நிலைகள் மற்றும் செயல்திறன் தேவைகளை நிவர்த்தி செய்ய.

வகைகள் மற்றும் கட்டமைப்புகள் செருகுநிரல் வகை: பொதுவாக வாகன சுற்றுகளில் பயன்படுத்தப்படுகிறது, தற்போதைய 1-120A, அல்ட்ரா-சிறியது முதல் பெரியது வரை நான்கு விவரக்குறிப்புகளாக பிரிக்கப்பட்டுள்ளது.
SMD வகை: SMD பேக்கேஜிங், அதிக அடர்த்தி PCBக்கு ஏற்றது, குவார்ட்ஸ் மணல் வளைவை அணைக்கும் ஊடகம் கொண்டது.
கண்ணாடி குழாய் வகை: வெளிப்படையான ஷெல் உருகி நிலையை கண்காணிக்க வசதியானது, தற்போதைய 0.5-80A.

முக்கிய அளவுருக்கள் மதிப்பிடப்பட்ட மின்னோட்டம்/மின்னழுத்தம்: 250V/10A ஸ்லோ-பிரேக் வகை போன்றவை, அதன் படி மதிப்பிடப்பட வேண்டும் 75% (UL தரநிலை) அல்லது 90% (IEC தரநிலை) உண்மையான மின்னோட்டத்தின்.
இணைத்தல் பண்புகள்: வேகமாக உடைக்கும் வகை (எதிர்ப்பு குறுகிய சுற்று) மற்றும் ஸ்லோ-பிரேக் வகை (எதிர்ப்பு எழுச்சி).

உருகிகள் எப்போது பயன்படுத்தப்படுகின்றன?
கிளை சுற்றுகள்:
தனிப்பட்ட சுற்றுகளைப் பாதுகாக்க பொதுவாக வீட்டு மற்றும் வணிக மின் அமைப்புகளில் உருகிகள் பயன்படுத்தப்படுகின்றன.
உபகரணங்கள் பாதுகாப்பு:
ஒரு சாதனத்தில் குறிப்பிட்ட கூறுகளைப் பாதுகாக்க அவை பயன்படுத்தப்படலாம், மின்மாற்றிகள் அல்லது சுற்று பலகைகள் போன்றவை.
கால தாமதம் மற்றும் வேகமாக செயல்படும்:
நேர தாமத பயன்பாடுகளுக்காக உருகிகளை வடிவமைக்க முடியும் (எ.கா., அதிக ஊடுருவல் மின்னோட்டங்கள் கொண்ட தூண்டல் சுமைகளுக்கு) அல்லது வேகமாக செயல்படும் பயன்பாடுகள் (எ.கா., எதிர்ப்பு சுமைகளுக்கு).

சுய-மீட்டமைக்கக்கூடிய உருகி (PPTC) செயல் பொறிமுறை
உயர் மூலக்கூறு பாலிமர் மற்றும் கடத்தும் துகள்களால் ஆனது, அதிக மின்னோட்டம் ஏற்படும் போது வெப்பத்தின் காரணமாக பிசின் விரிவடைகிறது, பாதையை அடைக்கிறது, மற்றும் தவறு நீக்கப்பட்ட பிறகு குறைந்த எதிர்ப்பை மீட்டெடுக்க குளிர்ச்சியடைகிறது 1011. பதில் வேகம் தற்போதைய தீவிரத்திற்கு நேர்மாறான விகிதாசாரமாகும் (போன்றவை 0805 தொகுப்பு இரண்டாம் நிலை பாதுகாப்பு)‌.

பாரம்பரிய உருகிகளுடன் ஒப்பிடும்போது

ஓவர் கரண்ட் காட்சிகளின் எடுத்துக்காட்டுகள்:
குறுகிய சுற்றுகள்:
இரண்டு அல்லது அதற்கு மேற்பட்ட நடத்துனர்கள் நேரடியாக தொடர்பு கொள்ளும்போது, மின்னோட்டத்திற்கான குறைந்த-எதிர்ப்பு பாதையை உருவாக்குகிறது, ஒரு குறுகிய சுற்று ஏற்படுகிறது.
அதிக சுமைகள்:
ஒரு சுற்று நீண்ட காலத்திற்கு அதன் திறனை விட அதிக மின்னோட்டத்திற்கு உட்படுத்தப்படும் போது, இது அதிக சுமையாக கருதப்படுகிறது.
தரை தவறுகள்:
மின்கம்பியிலிருந்து தரைக்கு மின்சாரம் பாயும் போது (பூமி), இது ஒரு தரை தவறு என்று அழைக்கப்படுகிறது.
ஆர்க் தவறுகள்:
இவை வயரிங் அல்லது மின் கூறுகளில் ஏற்படும் அபாயகரமான மின் வெளியேற்றங்கள்.
வரம்புகள்:
மாற்று: உருகிகள் ஊதப்பட்ட பிறகு மாற்றப்பட வேண்டும், சிரமமாக இருக்கும்.
மறுசீரமைக்க முடியாது: சர்க்யூட் பிரேக்கர்களைப் போலல்லாமல், உருகிகளை மீட்டமைத்து மீண்டும் பயன்படுத்த முடியாது.
துல்லியமாக இல்லாமல் இருக்கலாம்: சில சர்க்யூட் பிரேக்கர்களைப் போல மின்னோட்டத்தை குறுக்கிடுவதில் அதே அளவிலான துல்லியத்தை உருகிகள் வழங்காது.
முடிவில், உருகிகள் மின் பாதுகாப்பின் ஒரு முக்கிய பகுதியாகும், மின்னோட்டத்தின் ஆபத்துகளிலிருந்து சுற்றுகள் மற்றும் உபகரணங்களைப் பாதுகாக்க நம்பகமான மற்றும் செலவு குறைந்த வழியை வழங்குகிறது.
