5x20 மிமீ வேகமாக (மெதுவாக) குழாய் ஈயங்களுடன் இணைகிறது - வெப்பநிலை சென்சார், வெப்ப சுவிட்ச் மற்றும் உருகி, தெர்மோஸ்டாட் சப்ளையர்

தி 520 உருளை என்பது 5 மிமீ விட்டம் மற்றும் 20 மிமீ நீளம் கொண்ட ஒரு உருளை கண்ணாடி அல்லது பீங்கான் உருகி குழாய் ஆகும். மதிப்பிடப்பட்ட மின்னழுத்தம் பொதுவாக 250V ஆகும், மற்றும் மின்னோட்டம் 0.1A முதல் 30A வரை இருக்கும்.

இரண்டு முக்கிய வகைகள் உள்ளன 5*20 உருகிகள்: வேகமாக வீசும் வகை (எஃப் வகை) மற்றும் மெதுவாக அடிக்கும் வகை (டி வகை). ஃபாஸ்ட்-ப்ளோ வகை பொது மின்னணு சாதனங்களுக்கு ஏற்றது, ஸ்லோ-ப்ளோ வகை மோட்டார்கள் போன்ற பெரிய தொடக்க மின்னோட்டத்துடன் கூடிய உபகரணங்களுக்கு ஏற்றது. தற்போதைய விவரக்குறிப்புகள் மிகவும் பரந்தவை, சிறிய 0.1A முதல் பெரிய 30A வரை.

F5AL ஃபாஸ்ட்-ப்ளோ ஃப்யூஸ் 5A 250V கண்ணாடி உருகிகள் 0.2 x 0.79 அங்குலம், 5 x 20 மிமீ (5ஆம்ப்)

2ஒரு 250V 5mm x 20mm வேகமாக செயல்படும் கண்ணாடி குழாய் கார்ட்ரிட்ஜ் உருகி

5 * 20மிமீ அச்சு கண்ணாடி உருகி குழாய் லீட் வயர் அளவு படம்

பயன்பாட்டு காட்சிகள் குறித்து, இந்த வகை உருகி வீட்டு உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது, தொழில்துறை உபகரணங்கள், வாகன மின்னணுவியல் மற்றும் பிற துறைகள். வாங்கும் போது கவனம் செலுத்த வேண்டிய அளவுருக்கள் மதிப்பிடப்பட்ட மின்னோட்டத்தை உள்ளடக்கியது, மதிப்பிடப்பட்ட மின்னழுத்தம், இணைக்கும் பண்புகள் (வேகமாக அல்லது மெதுவாக), மற்றும் சான்றிதழ் தரநிலைகள் (UL போன்றவை, CSA, VDE, முதலியன).

பல்வேறு வகைகளும் உள்ளன 5*20 உருகி வைத்திருப்பவர்கள், நேரடி செருகுநிரல் வகை போன்றவை, தடங்கள் கொண்ட நீர்ப்புகா வகை, மற்றும் PCB மவுண்டிங் வகை. வெளிப்புற விளக்குகள் போன்ற கடுமையான சூழல்களுக்கு நீர்ப்புகா உருகி வைத்திருப்பவர்கள் ஏற்றது. உருகி வைத்திருப்பவரின் தற்போதைய சுமந்து செல்லும் திறன் பொதுவாக 6-10A ஆகும், மற்றும் 30A வரை அடையலாம்.

5*20 உருகி ஒரு நிலையான அளவு (5மிமீ விட்டம், 20மிமீ நீளம்) உருளை சுற்று பாதுகாப்பு கூறு, முக்கியமாக மின்னோட்டப் பாதுகாப்பிற்காகப் பயன்படுத்தப்படுகிறது. அதன் முக்கிய பண்புகள் மற்றும் பயன்பாட்டுத் தகவல் பின்வருமாறு:

I. அடிப்படை விவரக்குறிப்புகள் மற்றும் வகைகள்
அளவு தரநிலை
5 மிமீ × நீளம் 20 மிமீ விட்டம் கொண்ட ஒருங்கிணைந்த உருளை வடிவமைப்பு, கண்ணாடி அல்லது பீங்கான் தொகுப்பு, மற்றும் இரு முனைகளிலும் உலோக தொப்பி மின்முனைகள். ‌
கண்ணாடி குழாய்: வெளிப்படையான மற்றும் புலப்படும், உருகி நிலையைக் கவனிப்பது எளிது (குறைந்த மின்னழுத்த வீட்டு உபகரணங்களில் பொதுவானது).
பீங்கான் குழாய்: வலுவான உயர் வெப்பநிலை எதிர்ப்பு, தொழில்துறை சூழலுக்கு ஏற்றது. ‌

தற்போதைய மற்றும் மின்னழுத்த வரம்பு
மதிப்பிடப்பட்ட மின்னழுத்தம்: முதன்மையானது 250V ஆகும், மற்றும் சில மாதிரிகள் 125V ஐ ஆதரிக்கின்றன. ‌
தற்போதைய வரம்பு: உள்ளடக்கியது 0.1A~30A, பொதுவான பிரிவுகள் அடங்கும்:
சிறிய மின்னோட்டம் (≤1A): 0.1A, 0.2A, 0.25A, 0.5A, 1A (துல்லியமான கருவிகள், LED விளக்குகள்);
நடுத்தர மற்றும் உயர் மின்னோட்டம் (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (மின்சாரம் வழங்கும் உபகரணங்கள், மோட்டார்);

ஃபாஸ்ட்-பிரேக் வகையை இணைக்கும் பண்புகள் (எஃப் வகை): விரைவான பதில், உணர்திறன் மின்னணு சாதனங்களுக்கு ஏற்றது (F1A என குறிக்கப்பட்டது, F5A). ‌
ஸ்லோ-பிரேக் வகை (டி வகை): உடனடி மின்னோட்ட அதிர்ச்சியை எதிர்க்கும், மோட்டார்கள் மற்றும் மின்மாற்றிகளுக்கு ஏற்றது (T2A என குறிக்கப்பட்டது, T10A). ‌

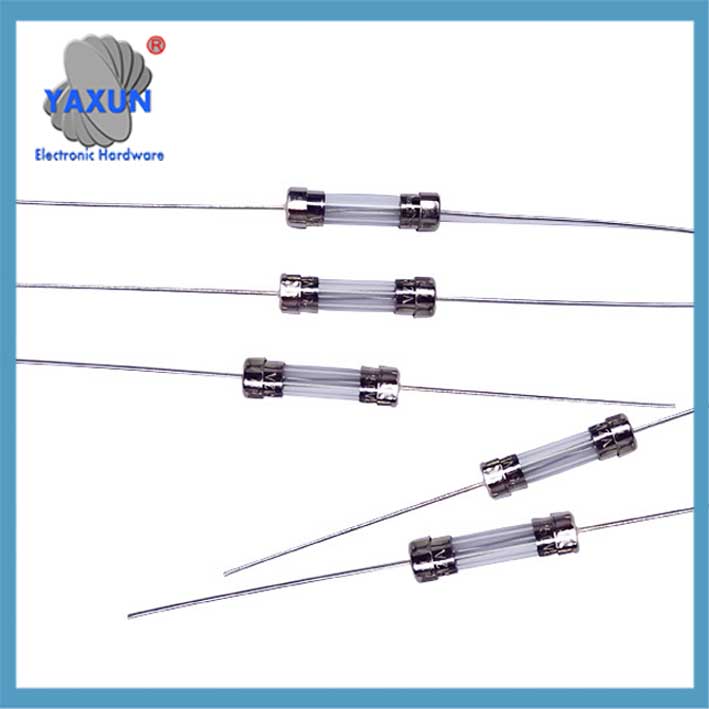

5 * 20மிமீ ஆக்சியல் கிளாஸ் ஃபியூஸ் ட்யூப் 250V வித் லீட் வயர் 0.5A/1A/2A/3A/3.15A/4A/5A/6.3A/8A/10A/12A/15A

5 * 20மிமீ ஆக்சியல் கிளாஸ் ஃப்யூஸ் குயிக் ஃபாஸ்ட் பிரேக் 250V உடன் லீட் வயர் 0.5A-25A

520S-250mA .25A 250V ஸ்லோ ப்ளோ 5 x 20 கெட்டி உருகி

Ii. முக்கிய அளவுருக்கள் மற்றும் சான்றிதழ்கள்

மின் செயல்திறன் உடைக்கும் திறன்: 35A@250V (குறைந்த தற்போதைய மாதிரி) 200A@250V வரை (உயர் தற்போதைய மாதிரி), ஷார்ட் சர்க்யூட் ஏற்பட்டால் பாதுகாப்பான துண்டிப்பை உறுதி செய்தல். ‌
வெப்பநிலை தழுவல்: வேலை வெப்பநிலை -55℃~125℃, சூடான மற்றும் குளிர் அதிர்ச்சி சோதனையில் தேர்ச்சி பெற்றார் (-40℃~90℃ சுழற்சி). ‌

பாதுகாப்பு சான்றிதழ்
முக்கிய தயாரிப்புகள் UL ஐ கடந்துவிட்டன, CSA, CCC, VDE, RoHS சான்றிதழ் மற்றும் சர்வதேச பாதுகாப்பு தரங்களை பூர்த்தி செய்தல். ‌

🛠️ III. பயன்பாட்டு காட்சிகள் மற்றும் துணைக்கருவிகள் வழக்கமான பயன்பாடுகள்
வீட்டு உபயோகப் பொருட்கள்: சக்தி அடாப்டர், சிறிய சாதன சர்க்யூட் போர்டு (பொதுவாகப் பயன்படுத்தப்படும் 1A~5A). ‌
தொழில்துறை உபகரணங்கள்: சர்வோ டிரைவ், சக்தி தொகுதி (பொதுவாகப் பயன்படுத்தப்படும் 10A~30A). ‌
வெளிப்புற உபகரணங்கள்: நீர்ப்புகா உருகி வைத்திருப்பவர் (IP67 தரம்) தெரு விளக்குகள் மற்றும் வாகனத்தில் பொருத்தப்பட்ட உபகரணங்களுக்கு. ‌

பொருந்தும் உருகி வைத்திருப்பவர்
பிசிபி நிறுவல் வகை: நேராக கால்/வளைந்த கால் வடிவமைப்பு (PTF-77 போன்றவை), 10A~20A மின்னோட்டத்தை ஆதரிக்கிறது. ‌
நீர்ப்புகா முன்னணி வகை: PVC உறை மற்றும் நிக்கல் பூசப்பட்ட பித்தளை முனையங்களுடன் (H3-520E போன்றவை), கடுமையான சூழலுக்கு ஏற்றது. ‌

💡 IV. கொள்முதல் பரிந்துரைகள் தற்போதைய பொருத்தம்
படி தேர்ந்தெடுக்கவும் 1.5 சுற்றுவட்டத்தின் அதிகபட்ச இயக்க மின்னோட்டத்தின் மடங்கு (உதாரணமாக: சுற்றுவட்டத்தின் அதிகபட்ச மின்னோட்டம் 2A → 3A உருகியைத் தேர்ந்தெடுக்கவும்). ‌
மோட்டார் வகை: ஸ்லோ-பிரேக் வகையை விரும்பு (டி) தொடக்கத்தில் தவறான உருகி தவிர்க்க. டிஜிட்டல் சுற்று: ஃபாஸ்ட்-பிரேக் வகையைத் தேர்ந்தெடுக்கவும் (எஃப்) அதிகப்படியான தற்போதைய பதிலை அதிகரிக்க. ‌
சான்றிதழ் மற்றும் நம்பகத்தன்மை
சான்றளிக்கப்படாத பிராண்டுகளைத் தவிர்க்க, தயாரிப்புக்கு ‘UL/CCC’ குறி இருப்பதை உறுதிசெய்யவும் (உயர் பாதுகாப்பு அபாயங்கள்). ‌

சேனல்களை வாங்கவும்
மொத்த கொள்முதல்: யாக்சன் எலெக்ட்ரானிக்ஸ்’ 1688 மேடை ($0.02/துண்டு, 100 குறைந்தபட்ச துண்டுகள்) ‌
சில்லறை மாற்று: யாக்சன் எலெக்ட்ரானிக்ஸ்’ JD/Tmall (பற்றி $0.5 க்கான 10 துண்டுகள்). ‌

💎 சுருக்கம்
5*20 உருகி என்பது மின்னணு சுற்றுகளின் அடிப்படை பாதுகாப்பு கூறு ஆகும். தற்போதைய தேவையின் அடிப்படையில் தேர்வு செய்யப்பட வேண்டும், இணைத்தல் பண்புகள் மற்றும் சுற்றுச்சூழல் நிலைமைகள். முழுமையான சான்றிதழ்களுடன் பிராண்ட் தயாரிப்புகளுக்கு முன்னுரிமை கொடுங்கள் (Litte மற்றும் Huade போன்றவை), மற்றும் நிலையான நிறுவலை உறுதிப்படுத்த, தொடர்புடைய உருகி வைத்திருப்பவர்களுடன் அவற்றைப் பொருத்தவும். தொழில்துறை அல்லது வெளிப்புற காட்சிகளுக்கு, நீண்ட கால நம்பகத்தன்மையை உறுதிப்படுத்த நீர்ப்புகா மற்றும் உயர் வெப்பநிலை எதிர்ப்பு மாதிரிகளை தேர்வு செய்ய வேண்டும்.
