மீட்டமைக்கக்கூடிய சிப் உருகி என்றால் என்ன?

மறுசீரமைக்கக்கூடிய சிப் உருகி, PTC என்றும் அழைக்கப்படுகிறது (நேர்மறை வெப்பநிலை குணகம்) மீட்டமைக்கக்கூடிய உருகி, மேற்பரப்பு ஏற்ற சாதனத்தின் ஒரு வகை (SMD) எலக்ட்ரானிக் சர்க்யூட்களை அதிக மின்னோட்டம் மற்றும் அதிக வெப்பத்திலிருந்து பாதுகாக்கிறது. இது ஒரு பாரம்பரிய உருகி போல் செயல்படுகிறது ஆனால் ஒரு தவறு அழிக்கப்பட்ட பிறகு தானாகவே தன்னை மீட்டமைக்க முடியும். ஓவர் கரண்ட் அல்லது ஷார்ட் சர்க்யூட் போன்ற தவறு ஏற்படும் போது, உருகியின் எதிர்ப்பு அதிகரிக்கிறது, தற்போதைய ஓட்டத்தை கட்டுப்படுத்துகிறது. தவறு நீக்கப்பட்டு உருகி குளிர்ந்தவுடன், அதன் எதிர்ப்பு இயல்பு நிலைக்குத் திரும்புகிறது, மின்னோட்டத்தை மீண்டும் ஓட்ட அனுமதிக்கிறது.

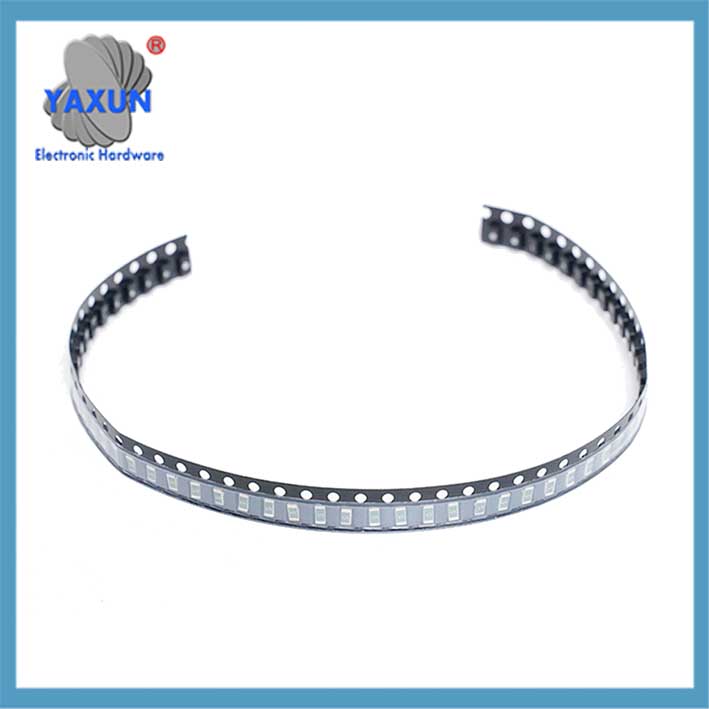

PPTC சிப் சுய மீட்பு உருகி 1210 2A 2.5A 3A 6V 30V 33V 60V SMD

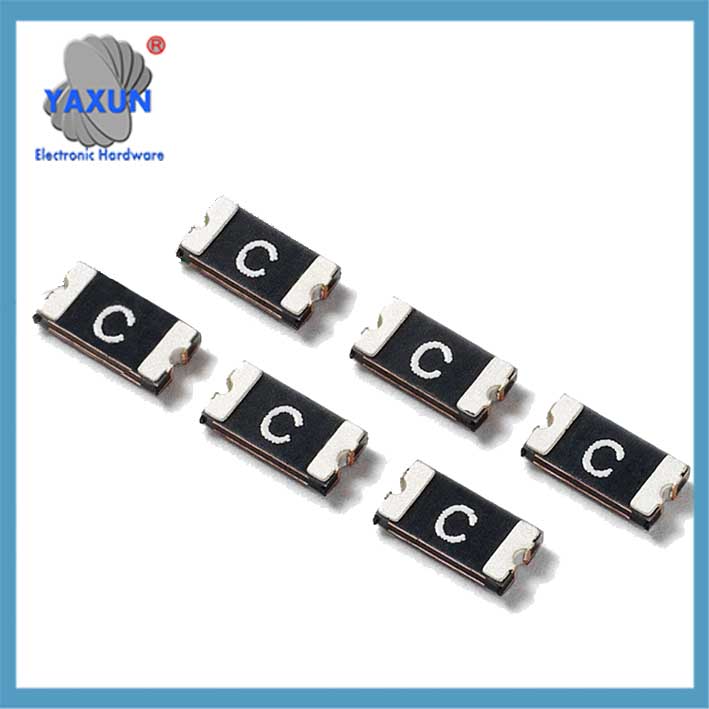

மீட்டமைக்கக்கூடிய SMD உருகி 1206 SMD சிப் 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

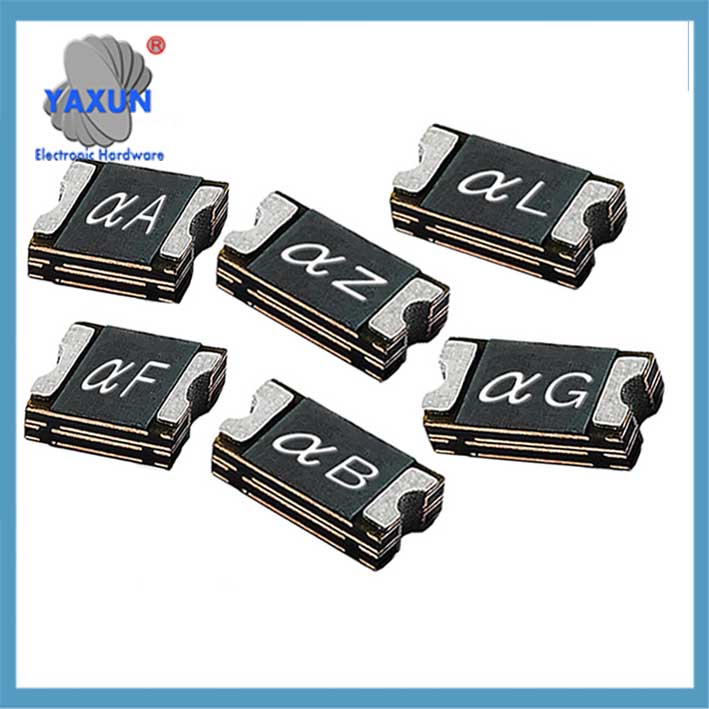

SMD ஃபியூஸ் மீட்டமைக்கக்கூடியது 1812 16வி 2 ஏ காம்-கம்யூனிகேஷன்ஸ் ஓவர்கரண்ட் பாதுகாப்பிற்கான மேற்பரப்பு மவுண்ட் சிப்

மீட்டமைக்கக்கூடிய சிப் உருகி (PPTC) ஒரு பாலிமரின் நேர்மறை வெப்பநிலை குணக பண்புகளின் அடிப்படையில் ஒரு மிகை மின்னோட்ட பாதுகாப்பு உறுப்பு ஆகும். இது ஒரு தானியங்கி மீட்டமைப்பு செயல்பாட்டைக் கொண்டுள்ளது மற்றும் மின்னணு உபகரணங்களின் சுற்று பாதுகாப்பில் பரவலாகப் பயன்படுத்தப்படுகிறது. பின்வருபவை அதன் முக்கிய புள்ளிகள்:

1. கட்டமைப்பு மற்றும் செயல்பாட்டுக் கொள்கை
பொருள் கலவை
இது ஒரு சிறப்பு சிகிச்சை பாலிமர் பிசின் கொண்டது (PE பாலிமர் போன்றவை) மற்றும் கடத்தும் துகள்கள் (கார்பன் கருப்பு அல்லது உலோகத் துகள்கள்). சாதாரண நிலைமைகளின் கீழ், கடத்தும் துகள்கள் குறைந்த எதிர்ப்பு பாதையை உருவாக்குகின்றன (0.1-பல ஓம்கள்)‌.
பாதுகாப்பு பொறிமுறை
ஓவர் கரண்ட் ஏற்படும் போது, மின்னோட்டத்தின் வெப்ப விளைவு பிசின் உருகுவதற்கும் விரிவடைவதற்கும் காரணமாகிறது, கடத்தும் நெட்வொர்க் உடைகிறது, மற்றும் எதிர்ப்பு திடீரென உயர் எதிர்ப்பு நிலைக்கு அதிகரிக்கிறது (மெகாம் நிலை வரை), மின்னோட்டத்தை மைக்ரோஆம்பியர் நிலைக்கு கட்டுப்படுத்துகிறது.
தவறு தீர்க்கப்பட்ட பிறகு, கடத்தும் துகள்கள் குளிர்ந்து சுருங்கும், மீண்டும் இணைக்கவும், மற்றும் குறைந்த எதிர்ப்பு நிலைக்கு திரும்பவும், கைமுறையாக மாற்ற வேண்டிய அவசியம் இல்லாமல்.
PTC நடத்தை:
மறுசீரமைக்கக்கூடிய உருகிகள் பாலிமெரிக் நேர்மறை வெப்பநிலை குணகத்தைப் பயன்படுத்துகின்றன (PPTC) பொருள். வெப்பநிலை அதிகரிக்கும் போது இந்த பொருள் எதிர்ப்பில் குறிப்பிடத்தக்க அதிகரிப்பு காட்டுகிறது.

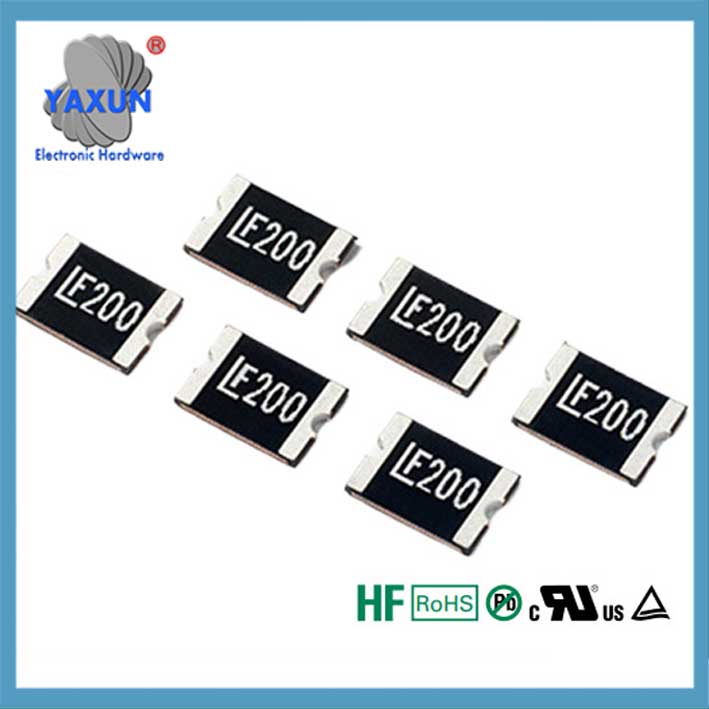

Littelfuse Surface Mount Resettable Fuse சீனா சப்ளையர்

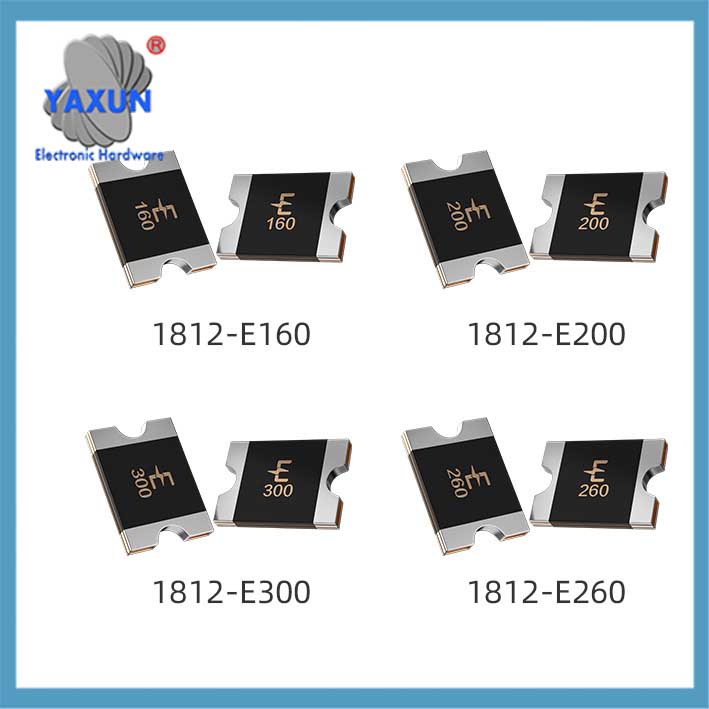

எல்.எஃப் 1812 மீட்டமைக்கக்கூடிய உருகி PPTC 1812L SMD சுய-மீட்பு 0.2A 0.5A 500mA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

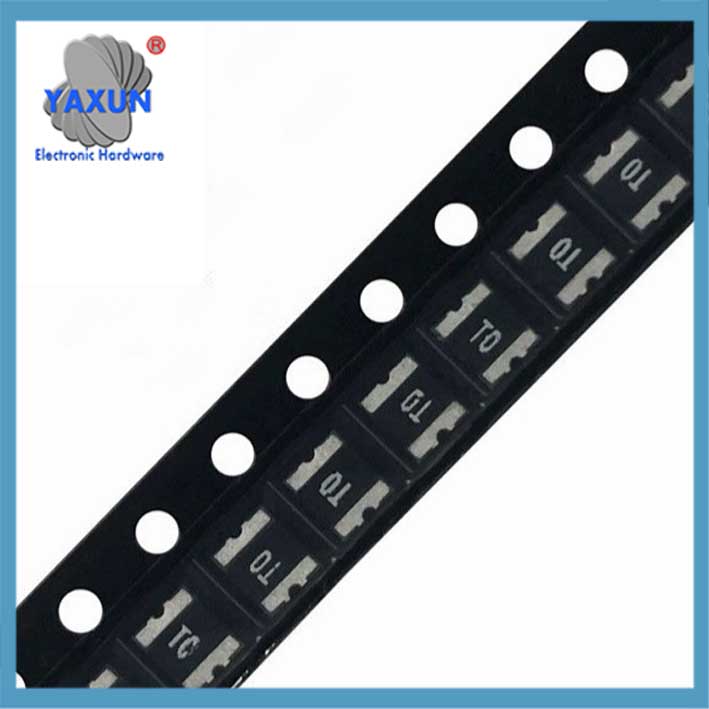

ஓவர் கரண்ட் பாதுகாப்பு மேற்பரப்பு மவுண்ட் PPTC ரீசெட்டபிள் ஃப்யூஸ் 6V 30V 33V 60V SMD

ஓவர் கரண்ட் பாதுகாப்பு:
மின்னோட்டமானது உருகியின் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது பாய்கிறது, PPTC பொருள் வெப்பமடைகிறது, அதன் எதிர்ப்பை அதிகரிக்க காரணமாகிறது. எதிர்ப்பின் இந்த அதிகரிப்பு தற்போதைய ஓட்டத்தை குறைக்கிறது, சுற்றுக்கு சேதம் ஏற்படுவதைத் தடுக்கிறது.

தானியங்கி மீட்டமைப்பு:
தவறு நீக்கப்பட்டு உருகி குளிர்ந்தவுடன், எதிர்ப்பு குறைகிறது, சாதாரண மின்னோட்ட ஓட்டத்தை மீண்டும் தொடங்க அனுமதிக்கிறது.

முக்கிய அம்சங்கள் மற்றும் நன்மைகள்:
சுய-மீட்டமைப்பு:
ஒரு தவறான நிகழ்வுக்குப் பிறகு தானாகவே மீட்டமைக்கும் திறன் பாரம்பரிய உருகிகளுக்கு மாற்றாக மீண்டும் பயன்படுத்தக்கூடியதாக அமைகிறது.

ஓவர் கரண்ட் பாதுகாப்பு:
அதிகப்படியான மின்னோட்டத்தால் ஏற்படும் சேதத்திலிருந்து சுற்றுகளை பாதுகாக்கிறது, குறுகிய சுற்றுகள், அல்லது அதிக வெப்பம்.

விண்வெளி சேமிப்பு:
SMD பேக்கேஜிங் சிறிய மின்னணு சாதனங்களில் ஒருங்கிணைக்க அனுமதிக்கிறது.
பரந்த அளவிலான பயன்பாடுகள்:
பல்வேறு சாதனங்களில் காணப்படுகிறது, கணினிகள் உட்பட, மொபைல் போன்கள், மருத்துவ உபகரணங்கள், மற்றும் வாகன மின்னணுவியல்.

உதாரணம்:
மடிக்கணினியில் உள்ள USB போர்ட் தற்செயலாக ஷார்ட் சர்க்யூட் ஆகும் சூழ்நிலையை கற்பனை செய்து பாருங்கள். யூ.எஸ்.பி பவர் லைனில் உள்ள ரீசெட்டபிள் ஃப்யூஸ் அதிக மின்னோட்டத்தைக் கண்டறிந்து அதன் எதிர்ப்பை அதிகரிக்கும், மின்னோட்டத்தை கட்டுப்படுத்துதல் மற்றும் மடிக்கணினியின் மின்சாரம் மற்றும் பிற கூறுகளுக்கு சேதம் ஏற்படுவதைத் தடுக்கிறது. குறும்படத்தை நீக்கியவுடன், உருகி மீட்டமைக்கப்படும், மற்றும் USB போர்ட் மீண்டும் பயன்படுத்த தயாராக இருக்கும்.
