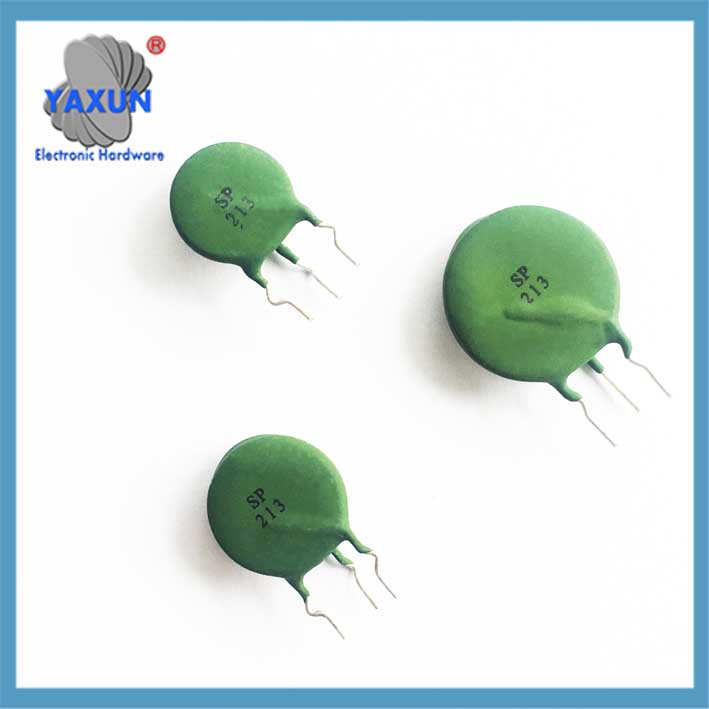

டிரான்ஸ்ஃபார்மர்களுக்கான கலப்பு PTC தெர்மிஸ்டர், ஸ்விட்ச் பவர்

கலப்பு PTC தெர்மிஸ்டர் என்பது நேர்மறை வெப்பநிலை குணகத்தை ஒருங்கிணைக்கும் ஒரு மின்னணு கூறு ஆகும் (PTC) அதிக மின்னழுத்த பாதுகாப்புடன் கூடிய பண்புகள், முதன்மையாக இரட்டை மின்னோட்ட மற்றும் அதிக மின்னழுத்த பாதுகாப்புக்கு பயன்படுத்தப்படுகிறது. ஒரு கலப்பு PTC தெர்மிஸ்டர் வெப்பமாக இணைந்த கலவையைப் பயன்படுத்துகிறது, ஒரு VDR varistor மற்றும் PTC தெர்மிஸ்டரை நெருக்கமாகப் பொருத்தி இணைக்கிறது. இது முதன்மையாக பவர் சப்ளைகள் மற்றும் மின்மாற்றி முதன்மை சுற்றுகளை மின் மீட்டர்கள் மற்றும் பிற மின் விநியோகங்களில் மாற்றுவதில் பயன்படுத்தப்படுகிறது., விரிவான மின்னோட்டம் மற்றும் மின்னழுத்த பாதுகாப்பை வழங்குகிறது. மின்மாற்றிகளுடன் ஒற்றை PTC தெர்மிஸ்டரைப் பயன்படுத்துவதில் உள்ள சிரமங்களை இது தீர்க்கிறது. PTC தெர்மிஸ்டரால் பாதுகாக்கப்பட்ட கருவிகள் மற்றும் உபகரணங்கள் அதிக மின்னழுத்தம் அல்லது அதிக மின்னோட்ட நிலைமைகளின் கீழ் சரியாக செயல்படாது, மற்றும் அசாதாரணங்கள் ஏற்படும் போது குறைந்த வெப்பநிலை கருவிகள் PTC ஆல் பாதுகாக்கப்படாமல் இருக்கலாம்.

பின்வருபவை அதன் முக்கிய அம்சங்கள் மற்றும் பயன்பாடுகளின் பகுப்பாய்வு ஆகும்:

I. கட்டமைப்பு மற்றும் கொள்கை

பொருள் கலவை: பொதுவாக பாலியோலின் பிசினிலிருந்து தயாரிக்கப்படுகிறது, பாலிஎதிலின், அல்லது எபோக்சி பிசின் அணி, கார்பன் பிளாக் மற்றும் வெனடியம் ஆக்சைடு போன்ற கடத்தும் துகள்கள் இணைக்கப்பட்டுள்ளன. அறை வெப்பநிலையில், கடத்தும் துகள்கள் தொடர்ச்சியான கடத்தும் சங்கிலிகளை உருவாக்குகின்றன, இதன் விளைவாக குறைந்த எதிர்ப்புத் திறன். பாலிமர் உருகுநிலைக்கு வெப்பநிலை உயரும் போது, அணி விரிவடைகிறது, கடத்தும் சங்கிலிகளை உடைத்து, எதிர்ப்பில் திடீர் அதிகரிப்பை ஏற்படுத்துகிறது (PTC விளைவு). கூட்டு வடிவமைப்பு: சில மாதிரிகள் ஒரு PTC தெர்மிஸ்டர் மற்றும் ஒரு வேரிஸ்டரை ஒருங்கிணைக்கின்றன (VDR) ஒரே தொகுப்பாக, வெப்ப இணைப்பு மூலம் இரட்டை மின்னோட்ட மற்றும் அதிக மின்னழுத்த பாதுகாப்பை அடைதல். உதாரணமாக, அதிக மின்னழுத்த நிகழ்வின் போது, வேரிஸ்டர் ஆற்றலை உறிஞ்சி வெப்பத்தை உருவாக்குகிறது, PTC இன் எதிர்ப்பில் ஒரு முன்னேற்றத்தைத் தூண்டுகிறது, மின்னோட்டத்தைக் கட்டுப்படுத்துதல் மற்றும் மின்னழுத்தத்தைக் குறைத்தல் 4%.

PTC தெர்மிஸ்டர் அப்ளிகேஷன் சர்க்யூட் டிசைன்

Ii. செயல்திறன் பண்புகள்
எழுச்சி-எதிர்ப்பு விகிதம்: எதிர்ப்பின் அளவு மாறுபடலாம் 5-10 ஒரு குறுகிய வெப்பநிலை வரம்பிற்குள் அளவு ஆர்டர்கள், வெப்ப சுவிட்ச் உறுப்பாக இது பொருத்தமானது.
பொறுப்பு: செயல்படுத்திய பிறகு, அதன் ஆரம்ப நிலைக்குத் திரும்புவதற்கு முன் குளிர்விக்க நீண்ட நேரம் எடுக்கும், ஒரு மெதுவான பதில் விளைவாக.
சுய மீட்பு: பிழை தீர்க்கப்பட்ட பிறகு தானாகவே குறைந்த எதிர்ப்பு நிலைக்குத் திரும்பும், மாற்றுவதற்கான தேவையை நீக்குகிறது.

Iii. வழக்கமான பயன்பாடுகள்
வீட்டு உபகரணங்கள் மற்றும் தொழில்துறை: மின்சார வாட்டர் ஹீட்டர்கள் போன்ற உபகரணங்களில் அதிக மின்னோட்டப் பாதுகாப்பிற்காகப் பயன்படுத்தப்படுகிறது, மோட்டார்கள், மற்றும் மின்மாற்றிகள்.
பவர் மீட்டர்கள்: ஸ்மார்ட் மீட்டர்கள் மற்றும் ஸ்விட்சிங் பவர் சப்ளைகளில் ஒருங்கிணைந்த ஓவர்வோல்டேஜ் மற்றும் ஓவர் கரண்ட் பாதுகாப்பை வழங்குகிறது.
வாகன மின்னணுவியல்: இயந்திர கட்டுப்பாடு மற்றும் ஏர் கண்டிஷனிங் அமைப்புகள் போன்ற வெப்பநிலை கண்காணிப்பு பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.
ஒரு வேரிஸ்டர் அதிக அளவு ஆற்றலை உறிஞ்சும் போது, அது வெப்பமடையும். வெப்ப இணைப்பு காரணமாக, PTC தெர்மிஸ்டரின் வெப்பநிலையும் உயர்கிறது. மேலும், அதிகரித்த மின்னோட்டத்தின் காரணமாக தெர்மிஸ்டர் வெப்பமடைகிறது. வெப்பநிலை PTC தெர்மிஸ்டரின் மாறுதல் வெப்பநிலையை அடையும் போது, அதன் எதிர்ப்பு தாண்டுகிறது, மற்றும் மின்னோட்டம் கடுமையாக குறைகிறது. ஒரே நேரத்தில், தெர்மிஸ்டரில் மின்னழுத்த வீழ்ச்சி கணிசமாக அதிகரிக்கிறது, வேரிஸ்டரில் மின்னழுத்தத்தைக் குறைத்து, ஒரு சிறிய கசிவு மின்னோட்டத்தை மட்டும் ஓட்ட அனுமதிக்கிறது. இது பாதுகாக்கப்பட்ட சுற்று மின்னழுத்தத்தை சாதாரண இயக்க மின்னழுத்த வரம்பிற்குள் குறைக்கிறது, மின் மீட்டர் சாதாரணமாக செயல்பட அனுமதிக்கிறது.

IV. தேர்வு அளவுருக்கள்
தேர்ந்தெடுக்கும் போது பின்வரும் அளவுருக்களைக் கருத்தில் கொள்ள வேண்டும்:
இயக்க மின்னோட்டம் (அது) மற்றும் இயங்காத மின்னோட்டம் (Ih);
கியூரி வெப்பநிலை (Tc, பொதுவாக 115±7°C);
வேரிஸ்டர் மின்னழுத்தம் (வி) மற்றும் அதிகபட்ச இயக்க மின்னழுத்தம் (Vmax).
