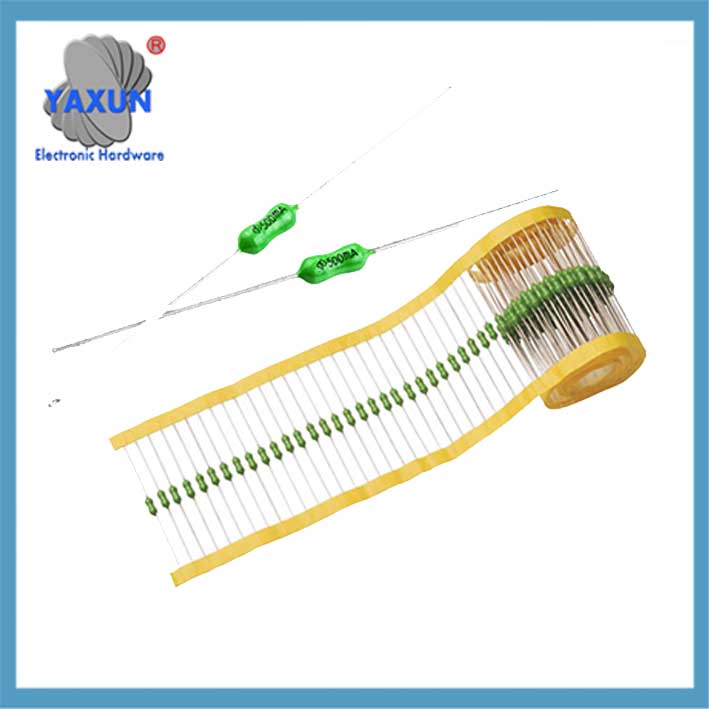

அச்சு முன்னணி 125/250V PICO எதிர்ப்பு உருகி

A 2.4 x 125/250V மதிப்பீடு மற்றும் பைக்கோ அளவு கொண்ட 7மிமீ அச்சு ஈய உருகி சிறியது, மின்னணு சாதனங்களில் மின்னோட்டப் பாதுகாப்பிற்காக வடிவமைக்கப்பட்ட உருளை உருகி. தி “2.4 x 7மிமீ” அதன் பரிமாணங்களைக் குறிக்கிறது, 2.4 மிமீ விட்டம் மற்றும் 7 மிமீ நீளத்தைக் குறிக்கிறது. தி “அச்சு ஈயம்” ஒரு சர்க்யூட் போர்டில் எளிதாக சாலிடரிங் செய்ய ஒவ்வொரு முனையிலிருந்தும் கம்பி தடங்கள் உள்ளன. 125/250V மதிப்பீடு உருகி ஊதுவதற்கு முன் கையாளக்கூடிய அதிகபட்ச மின்னழுத்தத்தைக் குறிப்பிடுகிறது. “பைக்கோ” அதன் சிறிய அளவைக் குறிக்கிறது, இடம் குறைவாக உள்ள பயன்பாடுகளில் அடிக்கடி பயன்படுத்தப்படுகிறது.

2.4 * 7மிமீ மின்தடை ஃபாஸ்ட் ப்ளோ ஃபியூஸ் 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

2.4 * 7மிமீ அச்சு ஈயம் பச்சை, மஞ்சள் மின்தடை ஸ்லோ ப்ளோ ஃபியூஸ்

PICO® II 2.4 x 7mm மிக வேகமாக செயல்படும் உருகி சிறிய அளவு

1. முக்கிய அம்சங்கள் மற்றும் வகைப்பாடு
தோற்றம் மற்றும் அமைப்பு: எபோக்சி பூச்சு தொகுப்பு, உடல் நிறம் பெரும்பாலும் பச்சை அல்லது மஞ்சள், மற்றும் சில மாதிரிகள் தற்போதைய அளவுருக்களைக் குறிக்க வண்ண வளையங்களைப் பயன்படுத்துகின்றன (2×6 மிமீ போன்றவை, 3× 9 மிமீ விவரக்குறிப்புகள்).
இணைத்தல் பண்புகள்:
வேகமான வகை: வேகமான பதில் வேகம், உணர்திறன் சுற்றுகளுக்கு ஏற்றது;
மெதுவான வகை: குறுகிய கால மின்னோட்டத்தைத் தாங்கும் (மோட்டார் தொடக்க மின்னோட்டம் போன்றவை).
இரட்டை செயல்பாடு: சாதாரண செயல்பாட்டில் ஒரு மின்தடையாக செயல்படுகிறது மற்றும் அதிக மின்னோட்டத்தின் போது சுற்றுகளை இணைக்கிறது.
அளவு: 2.4மிமீ x 7 மிமீ, அதன் உடல் பரிமாணங்களைக் குறிக்கிறது.
அச்சு முன்னணி: உருகி இரண்டு முனைகளிலிருந்தும் நீட்டிக்கப்படும் கம்பி தடங்களைக் கொண்டுள்ளது, ஒரு PCB இல் துளை வழியாக ஏற்றுவதற்கு ஏற்றது.
125/250வி: உருகி பாதுகாப்பாக குறுக்கிடக்கூடிய அதிகபட்ச மின்னழுத்தத்தை இது குறிக்கிறது. இது 125V அல்லது 250V உடன் சுற்றுகளில் பயன்படுத்தப்படலாம்.
பைக்கோ: ஒரு சிறிய வடிவ காரணியைக் குறிக்கிறது, பெரும்பாலும் சிறிய மின்னணு சாதனங்களில் பயன்படுத்தப்படுகிறது.
எதிர்ப்பு உருகி: உருகி என்பது மின்னோட்டத்திலிருந்து சுற்றுகளைப் பாதுகாக்கும் ஒரு பாதுகாப்பு சாதனமாகும். மின்னோட்டம் ஒரு குறிப்பிட்ட வரம்பை மீறும் போது, உருகி உறுப்பு உருகும், சுற்றுகளை உடைத்து சேதத்தைத் தடுக்கிறது.
ஓவர் கரண்ட் பாதுகாப்பு: உருகியின் முதன்மை செயல்பாடு அதிகப்படியான மின்னோட்டத்தால் ஏற்படும் சேதத்திலிருந்து சுற்றுகளை பாதுகாப்பதாகும்.
மின்னணு பயன்பாடுகள்: இந்த உருகிகள் பொதுவாக பல்வேறு மின்னணு சாதனங்களில் காணப்படுகின்றன, மின்சாரம் உட்பட, காட்சிப்படுத்துகிறது, மற்றும் நெட்வொர்க்கிங் உபகரணங்கள்.

2. முக்கிய அளவுருக்கள் மற்றும் மாதிரிகள்
மின் விவரக்குறிப்புகள்:
மின்னழுத்த மதிப்பீடு:
உருகியின் மின்னழுத்த மதிப்பீடு அது பாதுகாக்கும் சுற்றுக்கு பொருத்தமானது என்பதை உறுதிப்படுத்தவும்.
தற்போதைய மதிப்பீடு:
மின்சுற்றின் தேவைகளைப் பொருத்த சரியான மின்னோட்ட மதிப்பீட்டைக் கொண்ட உருகியைத் தேர்ந்தெடுக்கவும். மிகக் குறைந்த மின்னோட்ட மதிப்பீட்டைக் கொண்ட உருகியைப் பயன்படுத்துவது, அது முன்கூட்டியே ஊதுவதற்கு வழிவகுக்கும், அதிக மதிப்பீட்டைக் கொண்ட ஒன்றைப் பயன்படுத்தும் போது போதுமான பாதுகாப்பை வழங்காது.
உருகி வகை:
பைக்கோ உருகிகள் வெவ்வேறு வகைகளில் கிடைக்கின்றன (எ.கா., வேகமாக செயல்படும், கால தாமதம்). குறிப்பிட்ட பயன்பாடு மற்றும் அது பாதுகாக்கும் சுற்றுகளின் பண்புகள் ஆகியவற்றின் அடிப்படையில் பொருத்தமான வகையைத் தேர்ந்தெடுக்கவும்.
தற்போதைய வரம்பு: 62mA முதல் 15A வரை, S3090 போன்ற வழக்கமான மாதிரிகள் (1A-5A), R2560 (1A-3A)‌.
சான்றிதழ் தரநிலைகள்: UL போன்ற சர்வதேச சான்றிதழ்களில் தேர்ச்சி பெற்றார், CSA, ROHS, CCC.

3. வழக்கமான பயன்பாட்டு காட்சிகள்
நுகர்வோர் மின்னணுவியல்: USB பவர் அடாப்டர், சார்ஜிங் சுற்றுகளில் அதிக மின்னோட்ட பாதுகாப்பு;
தொழில்துறை உபகரணங்கள்: அதிக அடர்த்தி PCB போர்டு மவுண்டிங் (SMD தொகுப்பு மாதிரிகள் போன்றவை);
வாகன மின்னணுவியல்: வாகன சுற்று பாதுகாப்புக்கான செருகுநிரல் அமைப்பு.

4. தேர்வு மற்றும் பயன்பாட்டு முன்னெச்சரிக்கைகள்
அளவுரு பொருத்தம்: வேலை செய்யும் மின்னோட்டத்தின் படி மாதிரி தேர்ந்தெடுக்கப்பட வேண்டும், மின்னழுத்தம் மற்றும் உருகி வேகம்;
நிறுவல் முறை: டேப் பேக்கேஜிங் தானியங்கு இணைப்பு உற்பத்திக்கு ஏற்றது, மற்றும் அச்சு முன்னணி மாதிரிகள் துளை வழியாக வெல்டிங்கிற்கு ஏற்றது;
தடைசெய்யப்பட்ட மாற்றீடு: பாதுகாப்பு தோல்வியைத் தவிர்க்க சாதாரண மின்தடையங்கள் அல்லது செப்பு கம்பிகளைப் பயன்படுத்துவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
