Прекострујна заштита ПТЦ термистор

Заштита од прекомерне струје ПТЦ термистор

Преглед производа
Заштита од прекомерне струје ПТЦ термистори су заштитне компоненте које аутоматски штите од ненормалних температура и струја, и опште су познати као “ресетабилни осигурачи” или “10,000-временске осигураче.” Они замењују традиционалне осигураче и широко се користе за заштиту од прекомерне струје и прегревања у моторима, трансформатори, прекидачки извори напајања, електронска кола, и друге апликације. Заштита од прекомерне струје ПТЦ термистори смањују заосталу струју ограничавањем дисипације снаге у целом колу кроз изненадну промену отпора. Док традиционални осигурачи не могу аутоматски да се ресетују након што струјно коло престане, прекострујна заштита ПТЦ термистори се враћају у стање пре заштите када се квар отклони. Ако се квар понови, могу да наставе са функцијом заштите од прекомерне струје и прегревања.

Приликом избора прекострујне заштите ПТЦ термистора као компоненте заштите од прекомерне струје и прегревања, прво одредити максималну нормалну радну струју кола (нерадну струју ПТЦ термистора) и максималну температуру околине на месту уградње ПТЦ термистора (током нормалног рада). Следеће, узети у обзир струју заштите (Тј., струја окидања ПТЦ термистора за заштиту од прекомерне струје), максимални радни напон, и номинални отпор нулте снаге. Такође треба узети у обзир факторе као што су димензије компоненте. Следећа слика приказује однос између радне температуре околине, струја без окидања, и струја окидања.

ПТЦ термистор за прекострујну заштиту

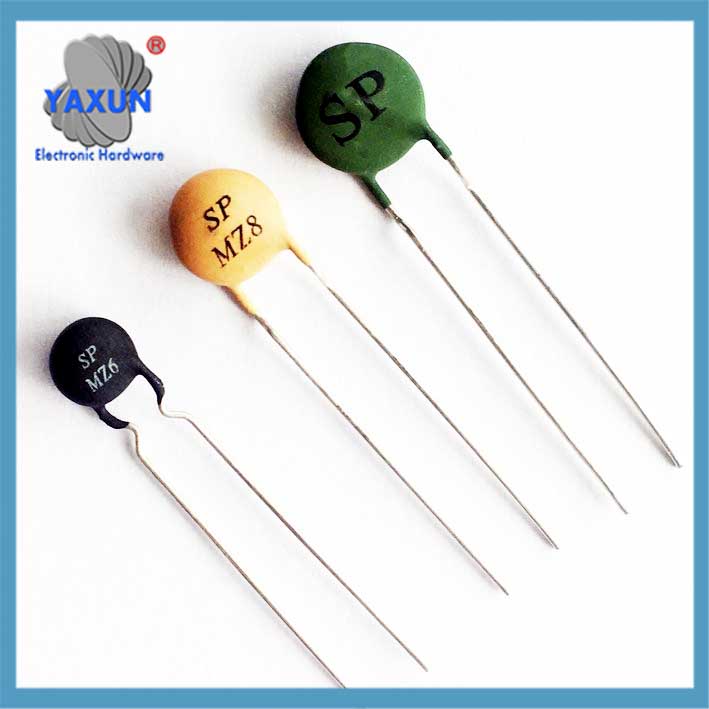

ПТЦ термистор прекострујни заштитни диск 0Р30 24В 1.8А 120Ц замењује Сиеменс

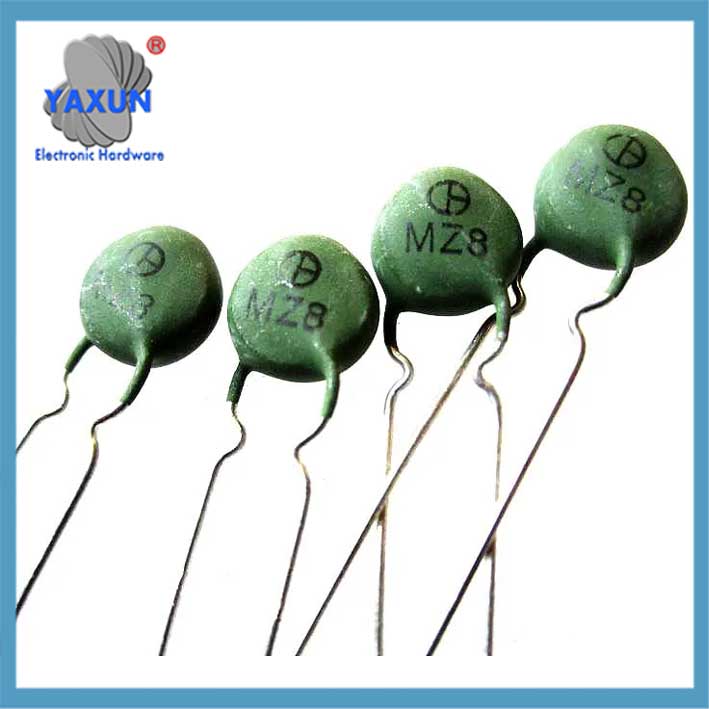

1000В ПТЦ термистор МЗ8, 100 200Р 75 Степени, 1КВ, Заштита од прекомерне заштите, Издржљива керамика

Принцип примене
Када коло ради нормално, струја која тече кроз ПТЦ термистор прекострујне заштите је мања од називне струје. ПТЦ термистор одржава низак отпор и не утиче на нормалан рад заштићеног кола. Када дође до квара кола и струја значајно премашује називну струју, ПТЦ термистор се изненада загрева, претпостављајући стање високог отпора, постављање кола у релативно “искључено” држави и тиме је штитећи од оштећења. Када се квар отклони, ПТЦ термистор се аутоматски враћа у стање ниског отпора, и коло наставља са нормалним радом.

Слика 2 приказује волт-ампер карактеристичну криву и криву оптерећења за коло током нормалног рада. Од тачке А до тачке Б, напон који се примењује на ПТЦ термистор постепено расте, а и струја која тече кроз њега расте линеарно, што указује да отпор ПТЦ термистора остаје суштински непромењен, остајући у стању ниског отпора. Од тачке Б до тачке Е, напон се постепено повећава, а отпор ПТЦ термистора се брзо повећава услед стварања топлоте. Струја која тече кроз њега такође се брзо смањује, што показује да је ПТЦ термистор ушао у заштитно стање. Ако је нормална крива оптерећења испод тачке Б, ПТЦ термистор неће ући у заштитно стање.

Опћенито, постоје три врсте заштите од прекомерне струје и превисоке температуре:

1. Цуррент оверцуррент (Слика 3): РЛ1 је крива оптерећења током нормалног рада. Када се отпор оптерећења смањи, као на пример када трансформаторски вод дође до кратког споја, крива оптерећења се мења од РЛ1 до РЛ2, прелази тачку Б, а ПТЦ термистор улази у заштитно стање.

2. Надструја напона (Слика 4): Када се напон напајања повећа, као на пример када напонски вод од 220В изненада порасте на 380В, крива оптерећења се мења од РЛ1 до РЛ2, прелази тачку Б, а ПТЦ термистор улази у заштитно стање.

3. Прегрејати (Слика 5): Када температура околине порасте изнад одређене границе, Волт-ампер карактеристика ПТЦ термистора се мења са А-Б-Е на А-Б1-Ф. Када крива оптерећења РЛ пређе тачку Б1, ПТЦ термистор улази у заштитни режим.

Дијаграм кола заштите од прекомерне струје

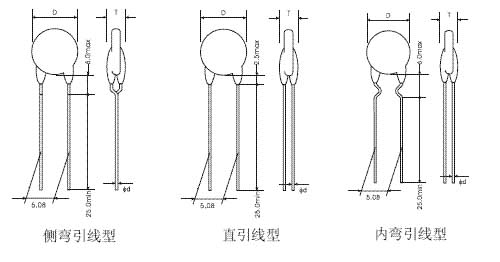

Модел	Ратед Ресистанце Р25(Ох) ±25%	Нерадна струја Инт(мр)		Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Димензије (мм)
Модел	Ратед Ресистанце Р25(Ох) ±25%	@25℃	@60℃	Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Дмак	Тмак	Фд
МЗ11-20П3Р7Х265	3.7	530	430	1050	265	4.3	120(П)	22.0	5.0	0.6
МЗ11-16П6Р0Х265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
МЗ11-16П7Р0Х265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
МЗ11-13П10РХ265	10	260	200	520	265	1.8		14.0	5.0	0.6
МЗ11-13П12РХ265	12	225	180	450	265	1.8		14.0	5.0	0.6
МЗ11-12П10РХ265	10	250	200	500	265	1.8		13.5	5.0	0.6
МЗ11-10П15РХ265	15	180	140	350	265	1.2		11.0	5.0	0.6
МЗ11-10П39РХ265	39	130	100	250	265	1.2		11.0	5.0	0.6
МЗ11-08П15РХ265	15	150	120	300	265	0.8		9.0	5.0	0.6
МЗ11-08П25РХ265	25	130	100	250	265	0.8		9.0	5.0	0.6
МЗ11-08П35РХ265	35	115	90	225	265	0.8		9.0	5.0	0.6
МЗ11-08П45РХ265	45	105	80	220	265	0.8		9.0	5.0	0.6
МЗ11-08П55РХ265	55	90	70	180	265	0.8		9.0	5.0	0.6
МЗ11-07П82РХ265	82	70	50	140	265	0.6		8.0	5.0	0.6
МЗ11-07П56РХ265	56	90	60	175	265	0.6		8.0	5.0	0.6
МЗ11-06П33РХ265	33	110	85	220	265	0.4		7.0	5.0	0.6
МЗ11-05П70РХ265	70	65	50	130	265	0.3		6.5	5.0	0.6
МЗ11-05П85РХ265	85	60	45	120	265	0.3		6.5	5.0	0.6
МЗ11-05П39РХ265	39	80	65	160	265	0.2		6.5	5.0	0.6
МЗ11-05П121Х265	120	45	35	90	265	0.3		6.5	5.0	0.6
МЗ11-05П181Х265	180	40	30	80	265	0.3		6.5	5.0	0.6
МЗ11-04П70РХ265	70	50	40	100	265	0.2		5.5	5.0	0.6
МЗ11-04П121Х265	120	40	30	80	265	0.2		5.5	5.0	0.6
МЗ11-03П151Х265	150	40	30	75	265	0.2		4.5	5.0	0.5
МЗ11-10Н12РХ265	12	170	130	340	265	1.2	100(Н)	11.0	5.0	0.6
МЗ11-10Н18РХ265	18	145	110	290	265	1.2		11.0	5.0	0.6
МЗ11-10Н22РХ265	22	125	90	250	265	1.2		11.0	5.0	0.6
МЗ11-07Н22РХ265	22	120	90	225	265	0.5		8.0	5.0	0.6
МЗ11-05Н151Х265	150	38	30	80	265	0.3		6.5	5.0	0.6
МЗ11-05Н301Х265	300	27	20	55	265	0.3		6.5	5.0	0.6
МЗ11-05Н601Х265	600	20	15	40	265	0.2		6.5	5.0	0.6
МЗ11-05Н102Х265	1000	15	12	30	265	0.2		6.5	5.0	0.6
МЗ11-04Н151Х265	150	36	28	80	265	0.3		5.5	5.0	0.6
МЗ11-03Н151Х265	150	33	25	65	265	0.2		4.5	5.0	0.5
МЗ11-03Н101Х265	100	40	30	80	265	0.2		4.5	5.0	0.5
МЗ11-03Н70РХ265	70	45	35	90	265	0.1		4.5	5.0	0.5
МЗ11-08М12РХ265	12	120	70	220	265	0.8	80(М)	9.0	5.0	0.6
МЗ11-08М25РХ265	25	85	50	170	265	0.8		9.0	5.0	0.6
МЗ11-08М35РХ265	35	80	50	150	265	0.8		9.0	5.0	0.6
МЗ11-08М50РХ265	50	60	40	120	265	1.0		9.0	5.0	0.6
МЗ11-07М101Х265	100	50	30	100	265	0.6		8.0	5.0	0.6
МЗ11-05М70РХ265	70	50	30	100	265	0.3		6.5	5.0	0.6
МЗ11-05М121Х265	120	30	20	60	265	0.3		6.5	5.0	0.6
МЗ11-03М101Х265	100	25	18	55	265	0.2		4.5	5.0	0.5
МЗ11-03М151Х265	150	22	15	45	265	0.2		4.5	5.0	0.5

Модел	Ратед Ресистанце Р25(Ох) ±25%	Нерадна струја Инт(мр)		Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Димензије (мм)
Модел	Ратед Ресистанце Р25(Ох) ±25%	@25℃	@60℃	Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Дмак	Тмак	Фд
МЗ12-20П2Р6Х140	2.6	650	500	1300	140	4.3	120(П)	22.0	5.0	0.6
МЗ12-16П4Р7Х140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
МЗ12-16П5Р6Х140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
МЗ12-13П6Р8Х140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
МЗ12-12П5Р6Х140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
МЗ12-12П6Р8Х140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
МЗ12-10П10РХ140	10	225	170	450	140	1.2		11.0	5.0	0.6
МЗ12-10П6Р8Х140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
МЗ12-08П22РХ140	22	135	110	270	140	0.8		9.0	5.0	0.6
МЗ12-06П25РХ140	25	125	90	250	140	0.5		7.0	5.0	0.6
МЗ12-05П33РХ140	33	90	70	175	140	0.3		6.5	5.0	0.6
МЗ12-16Р2Р1Х140	2.1	710	570	1420	140	3.1	140(Р)	17.5	5.0	0.6
МЗ12-13Р3Р8Х140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
МЗ12-10Р15РХ140	15	210	170	420	140	1.2		11.0	5.0	0.6
МЗ12-10Р6Р7Х140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
МЗ12-10Р10РХ140	10	250	200	500	140	1.2		11.0	5.0	0.6

Модел	Ратед Ресистанце Р25(Ох) ±25%	Нерадна струја Инт(мр)		Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Димензије (мм)
Модел	Ратед Ресистанце Р25(Ох) ±25%	@25℃	@60℃	Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Дмак	Тмак	Фд
МЗ13-10Р1Р8Х30	1.8	650	550	1300	30	4.3	140(Р)	11.0	4.0	0.6
МЗ13-08Р1Р8Х30	1.8	600	500	1100	30	3.0	140(Р)	9.0	4.0	0.6
МЗ13-12П1Р2Х30	1.2	750	600	1500	30	5.5	120(П)	13.5	4.0	0.6
МЗ13-12П1Р8Х30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
МЗ13-10П2Р7Х30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
МЗ13-08П1Р8Х30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
МЗ13-08П4Р2Х30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
МЗ13-05П10РХ30	10	170	140	340	30	1.0		6.5	4.0	0.6
МЗ14-16П2Р3Х60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
МЗ14-12П3Р7Х60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
МЗ14-10П5Р6Х60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
МЗ14-08П9Р4Х60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
МЗ14-05П25РХ60	25	100	85	200	60	1.0		6.5	4.0	0.6
МЗ14-03П55РХ60	55	60	50	120	60	0.7		4.5	4.0	0.5
МЗ14-08М4Р7Х60	4.7	180	120	360	60	3.0	80(М)	9.0	4.0	0.6

Модел	Ратед Ресистанце Р25(Ох) ±25%	Нерадна струја Инт(мр)		Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Димензије (мм)
Модел	Ратед Ресистанце Р25(Ох) ±25%	@25℃	@60℃	Оператинг Цуррент @25℃ То(мр)	Максимални радни напон Вмак(А)	Макимум Цуррент Имак(А)	Цурие Температуре Тц(℃)	Дмак	Тмак	Фд
МЗ15-10Р1Р2Х15	1.2	850	700	1550	15	4.3	140(Р)	11.0	4.0	0.6
МЗ15-08Р1Р0Х15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
МЗ15-08Р1Р8Х15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
МЗ15-07Р1Р0Х15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
МЗ15-07Р1Р2Х15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
МЗ15-05Р4Р6Х15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
МЗ15-03Р13РХ15	13	180	150	350	15	0.7		4.5	4.0	0.5
МЗ15-10П1Р2Х18	1.2	700	600	1400	18	4.3	120(П)	11.0	4.0	0.6
МЗ15-08П1Р0Х18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
МЗ15-08П1Р8Х18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
МЗ15-05П4Р6Х18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
МЗ15-03П13РХ18	13	145	120	280	18	0.7

Параметри модела

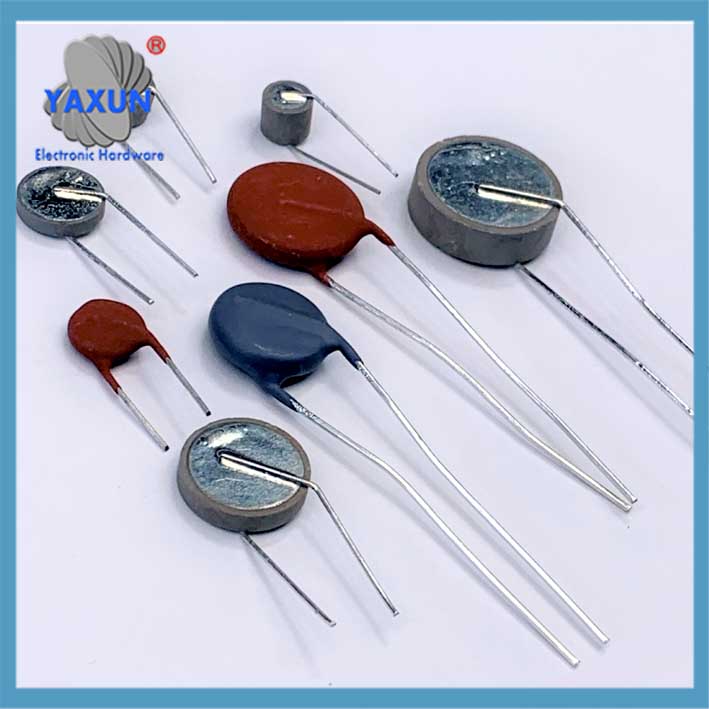

ПТЦ термистор опште намене за заштиту од прекомерне струје

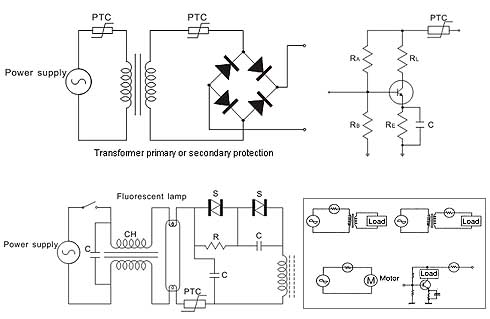

Шема струјног кола ПТЦ заштите од прекомерне струје

Водич за избор ПТЦ термистора за заштиту од прекомерне струје

Параметри модела ПТЦ прекострујног заштитног термистора

1. Максимални радни напон
Када је ПТЦ термистор повезан серијски у коло, само мали део напона остаје на њему током нормалног рада. Када се ПТЦ термистор активира и преузме стање високог отпора, мора да издржи скоро цео напон напајања. Стога, при избору ПТЦ термистора, обезбедити да има довољно висок максимални радни напон, узимајући у обзир и потенцијалне флуктуације напона напајања.

2. Нерадна струја и радна струја
Да би се обезбедило поуздано пребацивање, радна струја мора бити најмање двоструко већа од нерадне струје.
Зато што температура околине значајно утиче и на нерадну и на радну струју (погледајте слику испод), морају се размотрити најгори сценарији. Нерадну струју треба изабрати на максимално дозвољеној температури околине, док струју рада треба изабрати на нижој температури околине.

3. Максимална дозвољена струја при максималном радном напону
Када је за обављање заштитне функције потребан ПТЦ термистор, проверити коло да ли постоје услови који би могли да генеришу струје које прелазе максималну дозвољену вредност. Ово се генерално односи на ситуације у којима постоји ризик од кратког споја. Лист са подацима наводи максималну тренутну вредност. Прекорачење ове вредности може оштетити или прерано отказати ПТЦ термистор.

4. Температура пребацивања (Цурие Температуре)
Нудимо компоненте за заштиту од прекомерне струје са Киријевим температурама од 80°Ц, 100° Ц, 120° Ц, и 140°Ц. Нерадна струја зависи од Киријеве температуре и пречника ПТЦ термистора. За смањење трошкова, треба изабрати компоненте са високим Киријевим температурама и малим димензијама. Надаље, треба размотрити да ли висока површинска температура таквог ПТЦ термистора може изазвати нежељене нуспојаве у колу. Опћенито, Киријева температура треба да премаши максималну радну температуру околине за 20 до 40°Ц.

5. Утицај на животну средину

Када су изложени хемикалијама или када се користе једињења за заливање или пунила, мора бити изузетно опрезан. Ово може смањити ефикасност ПТЦ термистора због смањења керамике баријум титаната. Промене у топлотној проводљивости изазване заливањем могу такође довести до локализованог прегревања и оштећења.

Прилог: Пример избора ПТЦ термистора за прекострујну заштиту енергетског трансформатора

Енергетски трансформатор има примарни напон од 220В, секундарни напон од 16В, и секундарна струја од 1,5А. Током секундарног прекострујног стања, примарна струја је приближно 350мА, а заштита треба да се активира унутар 10 минута. Радна температура трансформатора се креће од -10°Ц до 40°Ц, са порастом температуре од 15°Ц до 20°Ц током нормалног рада. ПТЦ термистор је инсталиран близу трансформатора. Молимо изаберите ПТЦ термистор за примарну заштиту.

1. Одредите максимални радни напон

Радни напон трансформатора је 220В. С обзиром на флуктуације напајања, максимални радни напон треба да буде 220В к (1 + 20%) = 264В.

Максимални радни напон ПТЦ термистора је 265В.

2. Одредите нерадну струју

Прорачуни и мерења показују да је примарна струја трансформатора 125мА при нормалном раду. С обзиром да температура околине на месту уградње ПТЦ термистора може да достигне и до 60°Ц, нерадна струја на 60°Ц треба да буде 130-140мА.

3. Одређивање радне струје

Имајући у виду да температура околине на месту уградње ПТЦ термистора може да достигне чак -10°Ц или 25°Ц, радна струја треба да буде 340-350мА на -10°Ц или 25°Ц, са радним временом од приближно 5 минута.

4. Одређивање номиналног отпорника нулте снаге Р25

Када је ПТЦ термистор повезан серијски са примарним, генерисани пад напона треба минимизирати. Такође треба минимизирати сопствено стварање топлоте ПТЦ термистора. Опћенито, пад напона ПТЦ термистора треба да буде мањи од 1% укупног напајања. Р25 се израчунава на следећи начин:

220В × 1% ÷ 0,125А = 17,6Ω

5. Одређивање максималне струје

Према стварним мерењима, када је секундар трансформатора кратко спојен, примарна струја може да достигне 500мА. С обзиром на повећану струју која тече кроз примарни калем када дође до делимичног кратког споја, максимална струја ПТЦ термистора треба да буде изнад 1А.

6. Одредите Киријеву температуру и димензије
С обзиром да температура околине на месту уградње ПТЦ термистора може да достигне и до 60°Ц, додајте 40°Ц овој вредности када бирате Киријеву температуру, што резултира Киријевом температуром од 100°Ц. Међутим, с обзиром на цену и чињеницу да ПТЦ термистор није уграђен унутар намотаја трансформатора, његова виша површинска температура неће негативно утицати на трансформатор, тако да се може изабрати Киријева температура од 120°Ц. Ово омогућава смањење пречника ПТЦ термистора, смањење трошкова.

7. Одредите модел ПТЦ термистора
На основу наведених захтева, након консултовања са спецификацијама наше компаније, изабрали смо МЗ11-10П15РХ265. То је: максимални радни напон 265В, називни отпор нулте снаге 15Ω ± 25%, нерадна струја 140 мр, радна струја 350 мр, максимална струја 1,2А, Киријева температура 120°Ц, и максималне величине ø11.0мм.

ПТЦ режими грешке
Постоје два главна индикатора за мерење поузданости ПТЦ термистора:

А. Капацитет отпорности на напон: Прекорачење наведеног напона може довести до кратког споја и квара ПТЦ термистора. Примена високог напона елиминише производе са ниским напонским капацитетом отпорности, обезбеђујући да су ПТЦ термистори безбедни испод максималног радног напона (Вмак).
Б. Тренутни отпорни капацитет: Прекорачење специфициране струје или броја циклуса пребацивања може довести до тога да ПТЦ термистор покаже неповратно стање високог отпора и поквари. Циклично тестирање укључивања и искључивања не може у потпуности да елиминише превремене кварове.

Под одређеним условима рада, ПТЦ термистор показује стање високог отпора након квара. Дуготрајна примена напона на ПТЦ термистор (генерално већи од 1000 сати) резултира минималним повећањем његове отпорности на собној температури. Ово повећање је израженије код ПТЦ грејних елемената са Киријевом температуром већом од 200°Ц. Поред ПТЦ грејних елемената, примарни узрок квара ПТЦ-а је пуцање под напоном у центру керамике током пребацивања. Током рада ПТЦ термистора, неравномерне расподеле температуре, отпорност, електрично поље, и густина снаге унутар ПТЦ керамике доводе до високог напрезања у центру, што резултира раслојавањем и пуцањем.
