Разлике између брзог и спорог згрушавања

Основне разлике између брзих и спорог бакараних осигурача леже у њиховом брзини реаговања и сценаријама апликације: Брзо глумајуће осигурачи одмах ударају да штите осетљиве компоненте, Док споро дјеловање осигурачи одгађају пухање да издрже пренапонске струје.

Анализа главних разлика

Карактеристике дувања и брзина одзива.

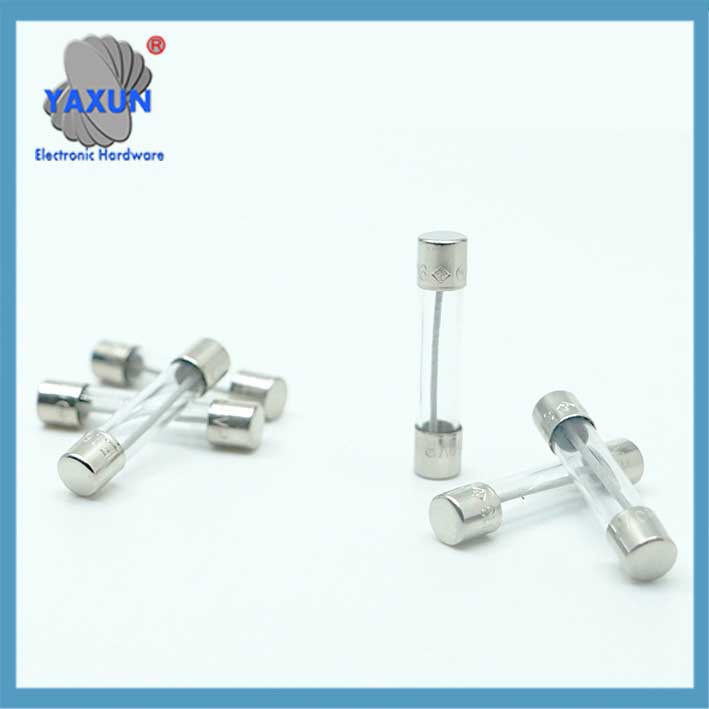

Осигурачи брзог дејства:

Имају изузетно брзо време одзива, дува у року од милисекунди (обично 0,1 мс-5 с) када дође до прекомерне струје. Погодни су за заштиту прецизних електронских компоненти као што су ИЦ чипови и полупроводнички уређаји. (УЛ стандард).

Они прате џулов ефекат загревања (К = И²Рт), имају једноставан дизајн осигурача, и користите металну жицу уског пресека за брзу проводљивост топлоте.

Они су осетљиви на тренутне струје и не могу да издрже ударне струје током укључивања/искључивања или покретања мотора.

Разлике између брзог и спорог згрушавања

Избор и примена брзопухајућих и спорих осигурача

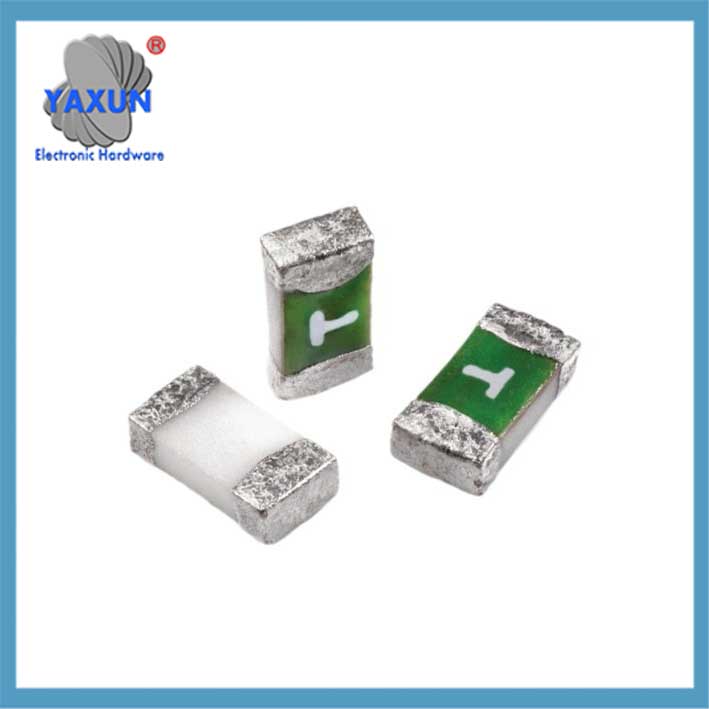

Примене брзо делујућих и спорих чип осигурача

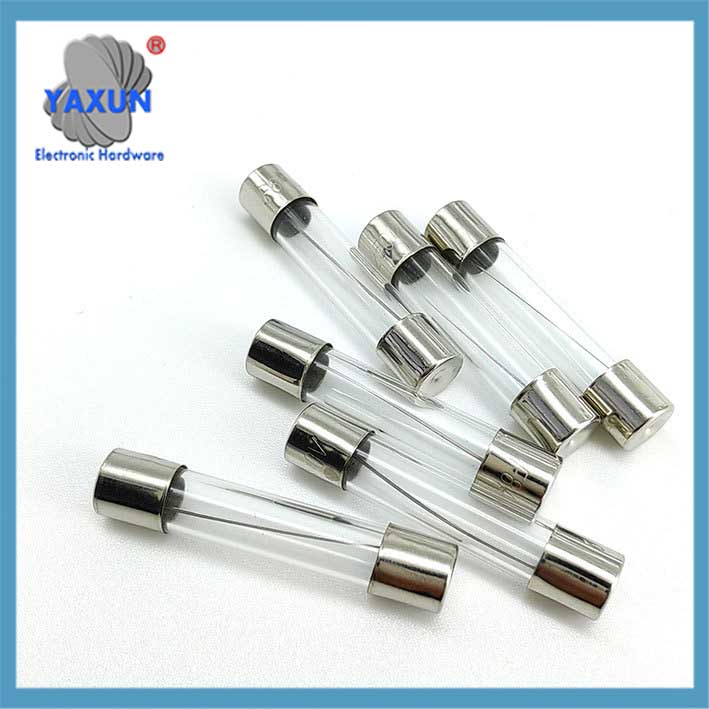

Осигурачи спорог дејства:

Издрже краткотрајне прекомерне струје (Нпр., 7 пута називне струје за 0.5-3 секунди током покретања мотора). ‌‌
Има функцију временског одлагања, узимање 5 до 10 секунди за спајање 2 пута називне струје, и може да издржи краткотрајне пренапоне велике струје (као што су струје покретања мотора до 7 пута називне струје).
Има високу топлотну вредност топљења, постизање одложеног отварања осигурача кроз апсорпцију топлоте у кварцном песку или спирални дизајн.

Брзе апликације:
Кола отпорног оптерећења (електрични уређаји за грејање, ЛЕД осветљење);
Заштита осетљивих полупроводничких уређаја (као што су МОСФЕТ-ови и литијумске батерије за заштиту од кратког споја);
Отпорна оптерећења (електрични чајници, кувала за пиринач);
Заштита осетљивих кола као што су литијумске батерије и штампане плоче;
Примене које захтевају брзи прекид струја кратког споја.

Споро-блов апликације:
Индуктивна/капацитивна оптерећења (мотори, прекидачки извори напајања);
Апликације које захтевају заштиту од пренапона (као што је магнетна заштита од пренапона за трансформаторе преко 100кВА);
Индуктивна/капацитивна кола као што су мотори, напајања, и инвертера;
Опрема подложна ударној струји при покретању (као што су прекидачка напајања и трансформатори);
Окружења која захтевају толеранцију импулсне струје.

Разлике у функцијама заштите Осигурачи који брзо прегоревају: Обезбеђују само заштиту од кратког споја и не могу да разликују преоптерећење и пролазне импулсе. ‌‌
Осигурачи са спорим радом: Обезбедите и заштиту од преоптерећења и од кратког споја, користећи вредност И²т (интеграл квадрата струје и времена) за одређивање енергије. ‌‌

Кључни параметри и кључне тачке одабира
‌И-Т криве разлике‌
Осигурачи са брзим ударом имају стрмију кривину, са временом топљења ≤0,1с при 2к називној струји; спори осигурачи имају равнију кривину, са временом издржавања од ≥10с при 2к називној струји.
‌Ризик размене‌
Замена осигурача који споро прегорева осигурачем који брзо прегорева може довести до тога да се уређај не покрене; замена осигурача који брзо прегорева осигурачем са спорим може повећати ризик од оштећења осетљивих компоненти.
‌Цена и структура‌
Осигурачи са спорим радом су скупљи због својих посебних легура или сложене структуре.

‌Разматрања при избору‌
‌Приоритет израчунавања параметара‌:
Проверите да ли је И²т вредност максималног пренапона кола мања од отпорне вредности осигурача (на пример, напајање мора проћи тест пренапона од 15А/150мс). ‌‌
Капацитет прекида мора бити већи од максималне струје кратког споја система (Нпр., за кратки спој од 35кА, изаберите прекидни капацитет од 50кА). ‌‌

Уобичајене заблуде:
Високе температуре могу довести до пада називне струје осигурача са спорим током 30%. ‌‌
Погрешна употреба осигурача који брзо прегорева у УПС-у може изазвати лажно окидање (један случај је резултирао губицима од 1.8 милиона јуана). ‌‌
Експерименти показују да када литијумска батерија дође до кратког споја, вероватноћа топлотног бекства изазваног фитиљом са спорим прегоревањем је осам пута већа него код брзопрегорелог осигурача.
У испитивању претварача, Злоупотреба осигурача са спорим током може повећати стопу оштећења модула од 1% до 37%.
