НТЦ температурни сензори за управљање батеријом

У системима управљања батеријама (БМС), НТЦ (Негативни температурни коефицијент) температурни сензори служе као основне компоненте за постизање прецизног праћења температуре и термичког управљања. Карактерише их висока осетљивост, ниске цене, и компактне величине, они представљају критичну линију одбране за очување безбедности батерија, перформансе, и дуговечност.

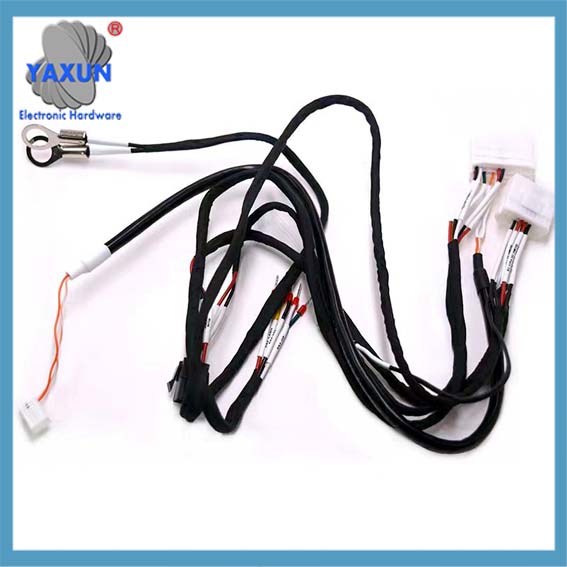

Нова енергија ЦЦС батерија за складиштење енергије НТЦ сензор температуре

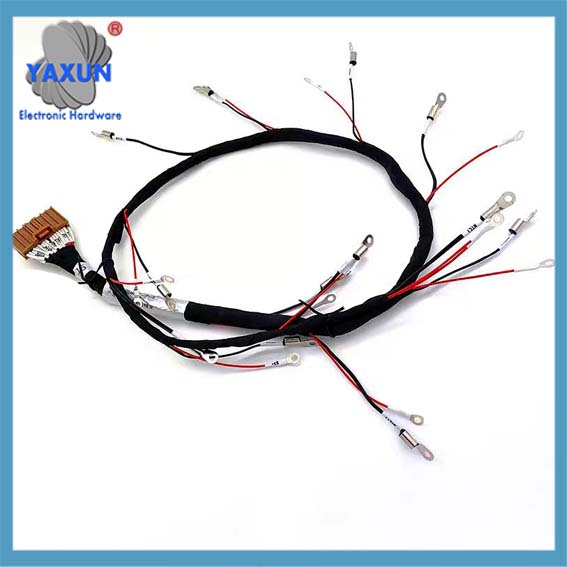

Напон батерије & Терминали каблова за детекцију температуре — Сензор температуре

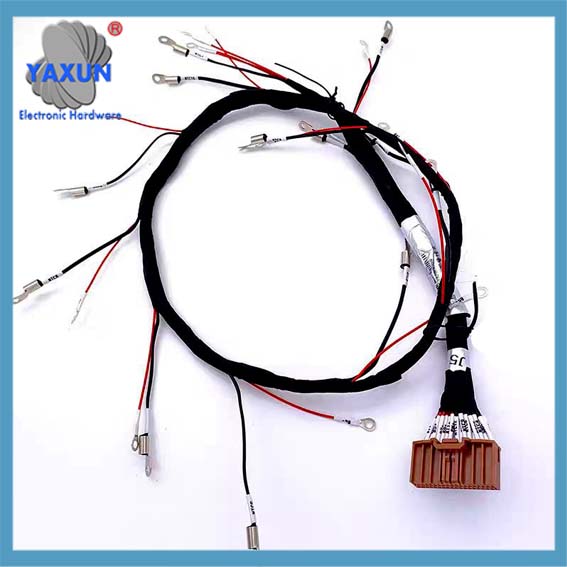

Сензори температуре НТЦ и ПТ100 — Терминали кабелског свежња за сензор температуре батерије

Дијаграм испод илуструје кључну улогу и радни ток НТЦ сензора унутар БМС-а:
дијаграм тока ТД
подграф А [Слој за праћење температуре]
А1[Примена НТЦ сензора<бр>(Ћелије/модули/сабирнице)]
крај

подграф Б [БМС контролни слој]
Б1[БМС главни контролер]
крај

подграф Ц [Тхермал Манагемент Екецутион Лаиер]
Ц1[Системи за течно/ваздушно хлађење]
Ц2[Контрола пуњења/пражњења]
Ц3[Високонапонски релеји]
крај

А1 — “Подаци о температури у реалном времену” –> Б1

Б1 — “Контролне команде” –> Ц1
Б1 — “Контролне команде” –> Ц2
Б1 — “Контролне команде” –> Ц3

Ц1 — “Извршите хлађење/грејање” –> А1

🎯 Основна функција: Логика интероперабилности са БМС-ом
НТЦ сензори су одговорни за прикупљање података о температури, док БМС користи ове податке за доношење интелигентних одлука, чиме се успоставља систем управљања затвореном петљом:

Одржавање оптималних радних услова (25–35°Ц): БМС даје инструкције систему хлађења/грејања да ради при малој снази, обезбеђујући да батерија функционише у свом оптималном температурном опсегу како би се заштитила њена ефикасност пуњења/пражњења и животни век.

Умерена регулација температуре (35–45°Ц): Како температуре расту, БМС проактивно повећава снагу дисипације топлоте и смањује брзину пуњења како би спречио да повишене температуре убрзају деградацију батерије.

Заштита од високих температура (45–65°Ц и више): Ако температура пређе безбедносни праг (Нпр., 60° Ц), БМС активира аларм и ограничава снагу пражњења; ако пређе критичну границу (Нпр., 65° Ц), одмах прекида високонапонско коло како би спречио топлотни бекство.

Нискотемпературно предгревање (≤10°Ц): БМС активира систем грејања; нормалне операције пуњења и пражњења се настављају тек након што се температура батерије врати у безбедан опсег (Нпр., изнад 15°Ц), чиме се спречава литијумско превлачење узроковано пуњењем на ниским температурама, што може оштетити ћелије батерије.

📍 **Кључне локације примене и критеријуми за избор**
НТЦ сензори су стратешки распоређени на више критичних локација унутар батерије како би омогућили свеобухватно праћење температуре.

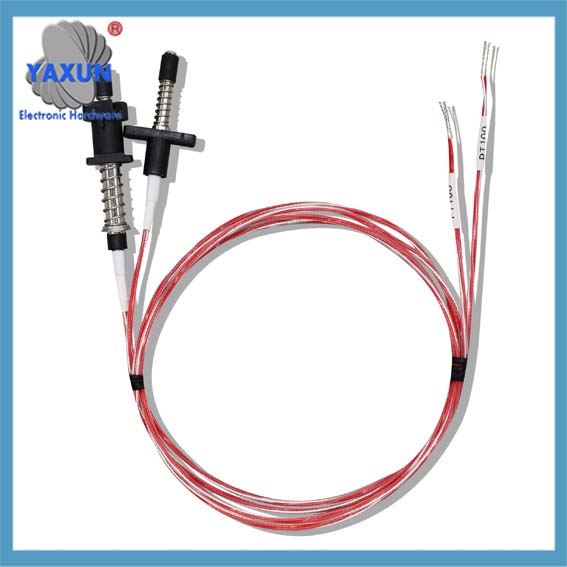

ПТ1000 и ПТ100 сонде сензора температуре за литијумске батерије

💡 **Стратегије оптимизације и нове технологије**
Како се технологија развија, примена НТЦ сензора у оквиру система за управљање батеријама (БМС) пролази кроз континуирану оптимизацију:

**Оптимизација положаја сензора:** Студије су показале да коришћењем ЦФД симулација и алгоритамске оптимизације за фино подешавање броја и положаја сензора, могуће је смањити број сензора—на пример, из 40 до 20—без угрожавања безбедности. Овај приступ ефикасно смањује трошкове и поједностављује распоред каблова. Надаље, такво оптимизовано постављање може смањити време брзог пуњења 15% и скоро повећати доступну енергију батерије 20% у окружењима са ниском температуром, чиме се коначно потврђује супериорност а “мршав, али прецизан” стратегија распоређивања.

**Интегрисани дизајн:** НТЦ сензори се све више директно уграђују у систем повезивања ћелија (ЦЦС) интегрисане сабирнице, где су интегрисани поред водова за детекцију напона и струје. Овај дизајн не само да побољшава укупну густину интеграције пакета батерија и штеди простор, већ и омогућава прецизније праћење извора топлоте.

**Висока поузданост и минијатуризација:** Да би се испунили захтеви за аутомобилску индустрију, произвођачи су представили веома поуздане НТЦ сензоре—као што је Муратина НЦУ серија—који имају отисак приближно 80% мањи од претходних модела, што их чини идеалним за интегрисане плоче високе густине. Истовремено, сензори које пружају произвођачи као што је ТЕ Цоннецтивити користе флуоропластичну амбалажу отпорну на уље и високе температуре, омогућавајући им да издрже тешка радна окружења која се налазе у електричним моторима и батеријама.

**Разматрања о функционалној безбедности:** У врхунским БМС дизајнима, користе се редундантне и независне методе мерења. На пример, упоређивањем очитавања температуре добијених из НТЦ кола разделника напона са онима из независног пута (као што је отпорник за одзрачивање), тачност података о температури може се унакрсно проверити, чиме се задовољавају захтеви за АСИЛ-Д—највиши ниво функционалног безбедносног интегритета.

Укратко, НТЦ сензори температуре служе као “нервних завршетака” кроз које БМС детектује батерију “телесна температура.” Њихови прецизни мерни подаци и континуирано оптимизоване стратегије примене су кључни за постизање ефикасног управљања топлотом, продужава животни век батерије, и спречавање топлотног бекства.

Ако сте заинтересовани за специфичне методе монтирања НТЦ сензора на одређене типове ћелија (Нпр., цилиндрични, призматични, или ћелије врећице), или ако желите да се удубите у детаље повезаних дизајна кола, молим вас слободно ме обавестите.
