Како правилно инсталирати термичку заштиту мотора?

Да би се осигурало да је термичка заштита мотора правилно инсталирана и да ради поуздано, Следе кључни кораци инсталације и мере предострожности на основу типа мотора и сценарија примене:

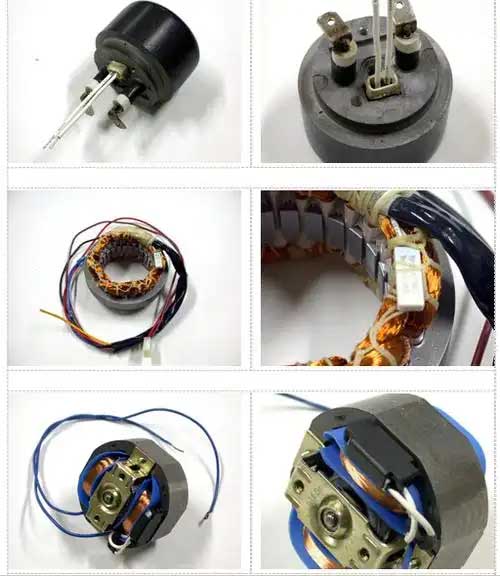

Како инсталирати термичку заштиту на завојницу мотора

🔧 ‌И. Основни кораци инсталације
Пронађите Заштитника:
Одредите најбољи положај за термичку заштиту на основу дизајна мотора и радног окружења. Требало би да буде постављен тако да прецизно прати стварање топлоте.

Ожичење:
Пажљиво пратите дијаграме ожичења произвођача да бисте осигурали исправне и безбедне везе. Неправилно ожичење може довести до кварова или лажних очитавања.
Подешавања заштите:
Подесите температурну границу на заштитнику према дизајну мотора и радном окружењу. Ово осигурава да заштитник искључује мотор пре него што се прегреје.

Сигурна инсталација:
Уверите се да је заштитник безбедно монтиран и да ниједна жица није изложена или оштећена.

Тестирање:
Након инсталације, тестирајте термални заштитник да бисте проверили да ли ради на исправној подешеној температури.
Важна разматрања:
Сигурност: Увек искључите напајање пре рада на било којој електричној опреми.
Заштита од преоптерећења: Уверите се да је топлотна заштита правилно постављена да спречи преоптерећење, што може оштетити мотор.
Консултујте документацију: Конкретна упутства и дијаграме ожичења потражите у документацији произвођача.
Пратећи ове кораке, можете осигурати да је термални заштитник вашег мотора правилно инсталиран и да ефикасно штити мотор од прегревања.

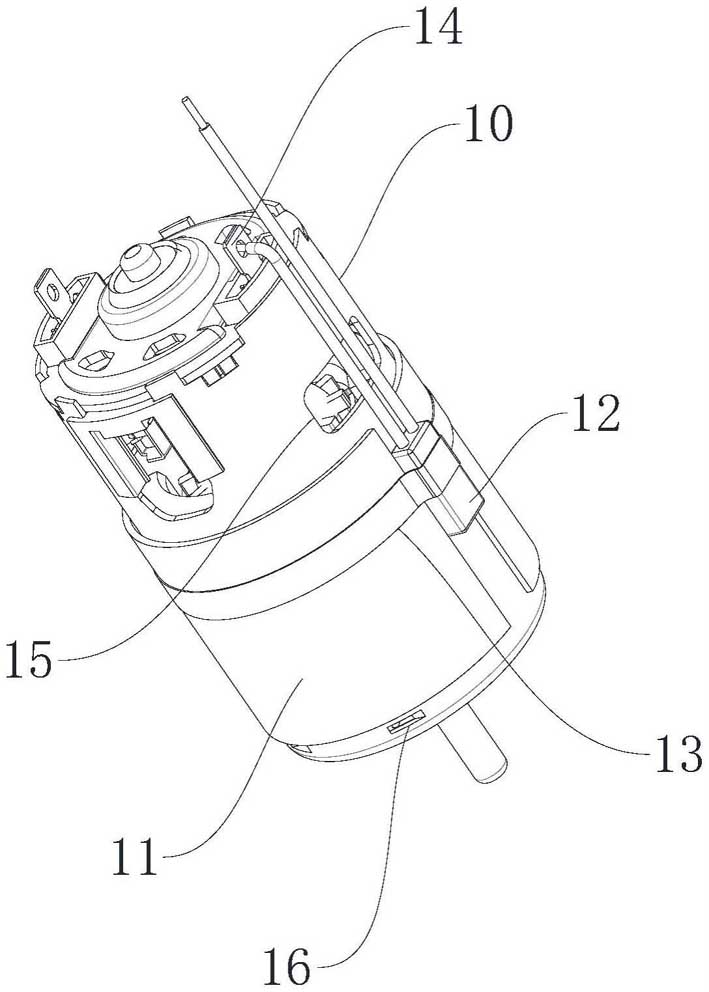

Начин уградње уграђене термичке заштите мотора

‌Операција искључивања‌
Пре инсталације, главно напајање мора бити прекинуто и напајање мора бити проверено како би се спречиле несреће са струјним ударом.

‌Одредите положај инсталације‌
‌Конвенционални мотор‌: Повежите серијски између излаза контактора и улаза мотора (главно коло);
‌Стар-делта мотор за покретање‌: Пожељно инсталирајте на врху главног кола како бисте осигурали потпуно праћење струје.
‌
Спецификација ожичења
‌Струјни вод‌→ Повежите се на улаз за заштиту (обележен “ИН” или “Л”);
‌Линија мотора‌→ Повежите се на излаз (обележен “ОУТ” или “Т1/Т2”);
‌Обрада оловне жице‌: Тачка савијања је ≥6 мм од корена да би се избегло оштећење жице.
‌
Фиксна метода
Подлошке против отпуштања су потребне када се причвршћују завртњима/заковицама како би се спречило механичко пузање да изазове лош контакт.
Функционални тест
Након што се напајање врати, користите мултиметар да откријете повезаност улазних и излазних терминала да бисте симулирали прегревање да бисте покренули одговор на искључење.

⚠ ‌ИИ. Водич за избегавање кључних замки

🔌 ‌ИИИ. Мере предострожности за посебне сценарије
‌Аутомобилски мотор‌
Онемогућите чисте механичке штитнике, и дати предност паметним модулима са интегрисаном ЛИН магистралом (као што је ТИ ДРВ5013) да бисте избегли сметње у функцији против штипања.
‌Мотор са променљивом фреквенцијом‌
Заштитник треба да буде >50цм удаљен од претварача, а оклопљена жица је уземљена да би се сузбиле електромагнетне сметње.
Микро мотор (као што је дрон)‌
Уграђени ПТЦ заштитници (као што је Мурата ПОСИСТОР®) потребно је директно причврстити на намотаје, а треба нанети термалну маст да би се побољшала ефикасност проводљивости топлоте.

Додатак: Подешавање тренутне спецификације‌

Стабилан мотор: Струја подешавања = називна струја мотора × (0.95~1.05)
Често покретање и заустављање мотора: Струја подешавања = називна струја × 1.2 (треба да сарађује са временским штафетом)

✅ ‌Стандард прихватања‌
Након ручног покретања заштитника, контактор треба да се активира унутар 0.5 секунди;
Након континуираног рада за 72 сати, крајњи пораст температуре је ≤40К;
После теста вибрација (ИСО 16750), заштитна функција је нормална.

Пример дијаграма инсталације:
плаинтект Цопи Цоде
[Повер] → [Прекидач] → [Цонтацтор] → [Термални заштитник] → [Мотор]
↑
[Контролно коло] ← [Помоћни контакт заштитника]
Напомена: Стрелица показује на тренутни правац

Праћење овог процеса може избећи 90% кварова у инсталацији. Препоручује се провера оксидације контаката сваког месеца након прве уградње.
