Mejni termostati z bimetalnim diskom KSD301 : funkcija, Specifikacija, Temp stikalo

KSD301, 302 serije snap-action so termostati, ki uporabljajo bimetalne diske (1/2″ disk) kot komponente za zaznavanje temperature za nadzor termičnih izklopnih stikal. Električna ocena: AC 125V max 15A~60A; AC250V 5A 10A 15A max 16A. Delovna temperatura: -30 °C~280 °C. Pri gospodinjstvu & industrijske naprave delujejo normalno, bimetalni trak je v prostem stanju, kontakti pa v zaprtem/odprtem stanju. Ko temperatura doseže delovno temperaturo, bimetalni trak se segreje, da ustvari notranjo napetost in se hitro premika, odpiranje/zapiranje kontaktov, prekinitev/povezava tokokroga, s tem igra vlogo pri nadzoru temperature. Ko se aparat ohladi na ponastavljeno temperaturo, kontakti se samodejno zaprejo/odprejo in nadaljujejo v normalno delovno stanje.

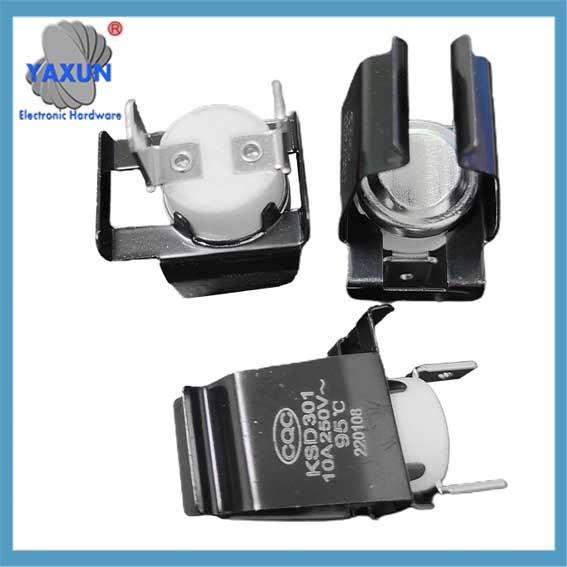

Samodejna ponastavitev KSD301 & termična stikala za ročno ponastavitev

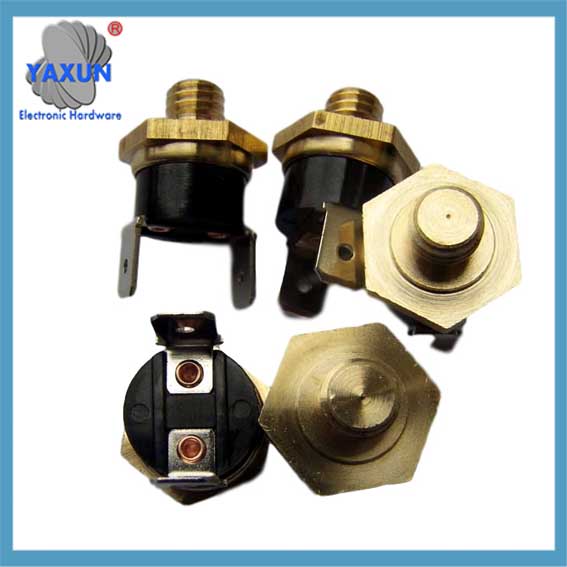

KSD301 normalno odprt & normalno zaprto delovanje

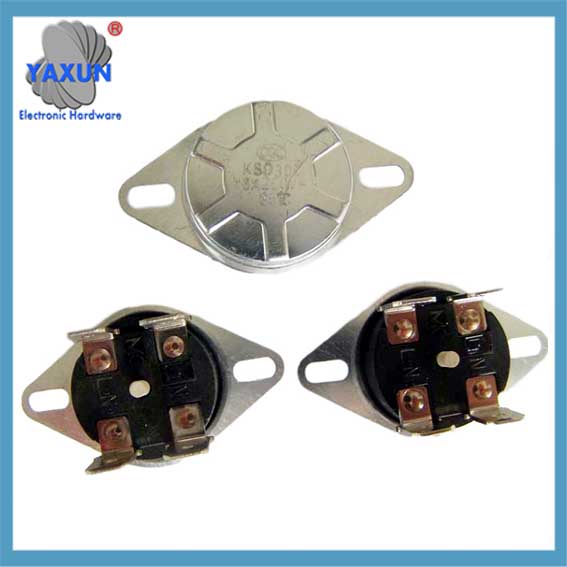

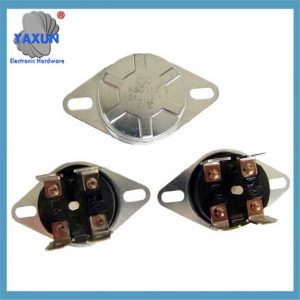

Temperaturna stikala z bimetalnimi diski KSD301

Bimetalni termostat serije KSD301 je nekakšen miniaturni hermetično zaprt bimetalni termostat. Ima enopolno strukturo z enim metom in deluje pod uporovno obremenitvijo. Bimetalni termostat KSD301 je v široki uporabi v številnih gospodinjskih aparatih kompaktnega tipa s samodejno ponastavitvijo ali ročno ponastavitvijo za nadzor temperature ali temperaturno zaščito.

Bimetalni termostati z zaskočno ploščo KSD301 se pogosto uporabljajo v: avtomati za vodo, grelniki vode, opekači za sendviče, pomivalni stroji, sušilniki, dezinfekcijske omare, mikrovalovne pečice, električni lonci za kavo, električni štedilniki, hladilniki, klimatske naprave, stroji za laminiranje, pisarniška oprema, grelniki avtomobilskih sedežev in drugi električni grelci.

Tehnični parametri
1. Električni parametri: 1) CQC, VDE, UL, CUL; AC250V 50~60Hz 5A / 10A / 15A / 20A / 25A / 30A / 40A / 50A / 60A (uporovna obremenitev).
2) UL AC 125V 50Hz 15A~60A (uporovna obremenitev).
2. Območje obratovanja: -30℃ ~ 280 ℃ (izbirno), temperaturna natančnost: ±2 ±3 ±5 ±10 ℃.
3. Rekuperacija in delovna temperaturna razlika: 8~100 ℃ (izbirno).
4. Način ožičenja: priključni terminal 250# (upogib 0~90° neobvezno); priključni terminal 187# (upogib 0~90° neobvezno, debelina 0.5, 0.8mm neobvezno).
5. Življenjska doba: ≥ 100000 krat.
6. Električna trdnost: AC 50Hz 1800V za 1 minuto, brez utripanja, brez okvare.
7. Kontaktni upor: ≤50mΩ.
8. Izolacijska upornost: ≥100MΩ.
9. Kontaktni obrazec: Normalno zaprtega tipa: temperatura se dvigne, stiki prekinejo povezavo, padci temperature, stiki se povežejo;
Normalno odprtega tipa: temperatura se dvigne, stiki se povežejo, padci temperature, stiki prekinejo povezavo.
10. Stopnja zaščite lupine: Ip00.
11. Metoda ozemljitve: povezan z ozemljitvenimi kovinskimi deli naprave preko kovinskega ohišja termostata.
12. Način namestitve: neposredno ojačati z vijaki.
13. Temperaturno območje delovanja: -25℃ ∽ +240 ℃ +1 ℃ ∽ 2 ℃

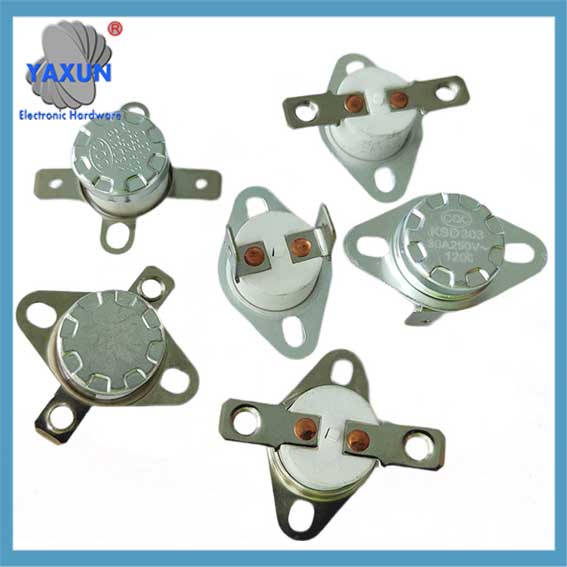

Termična izklopna stikala KSD301

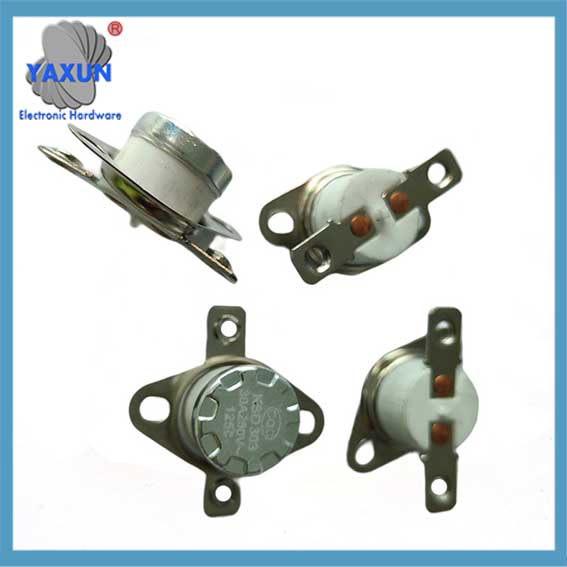

KSD301 1/2″ disk zaskočna stikala

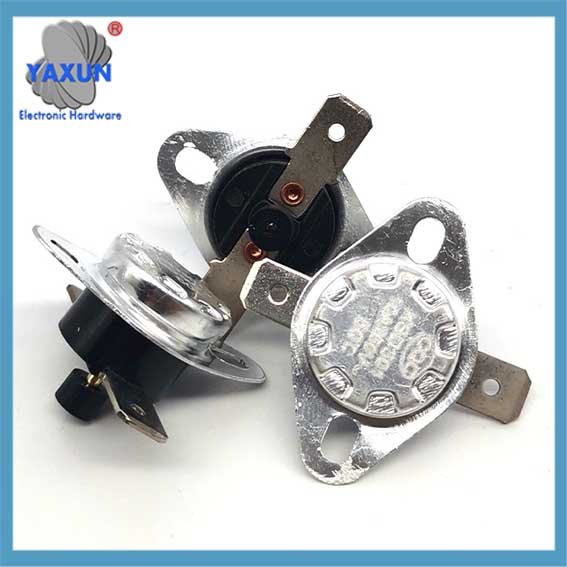

Mejni termostati z bimetalnim diskom KSD301

Značilnosti izdelka
Ima značilnosti stabilnega delovanja, visoka natančnost, majhna velikost, lahka teža, velika zanesljivost, dolgo življenje, in nizke radijske motnje.

302 serije snap-action so termostati

Opombe
1. (KSD301 termostat za površinsko montažo) Pri uporabi kontaktnega temperaturnega senzorja za površinsko montažo za namestitev, kovinski pokrov mora biti blizu namestitvene površine nadzorovane naprave, da se zagotovi učinek zaznavanja temperature. Toplotno prevodno silikonsko mast ali druge toplotno prevodne medije s podobnimi zmogljivostmi je treba nanesti na površino za zaznavanje temperature.
2. Ne sesuti, med namestitvijo zrahljajte ali deformirajte zgornji del pokrova, da ne bi vplivali na delovanje.
3. Ne dovolite, da tekočina prodre v termostat, ne dovolite, da bi se na zunanji lupini pojavile razpoke, in ne spreminjajte oblike zunanjega terminala po svoji volji.
4. Ko se izdelek uporablja v tokokrogu s tokom, ki ne presega 5 A, za povezavo je treba izbrati kabel z bakrenim jedrom 0,5-1㎜2; pri uporabi v tokokrogu s tokom največ 10A, za povezavo je treba izbrati kabel z bakrenim jedrom 0,75-1,5㎜2.
5. Izdelek je treba hraniti v skladišču z relativno vlažnostjo manj kot 90% in temperatura okolja pod 40 ℃, ki se prezračuje, čist, suho, in brez korozivnih plinov.

Razvrstitev KSD301:
Lahko ga razvrstimo po temperaturi, material (bakelit/keramika), ali način namestitve (površinska montaža/pritrditev matice).
Razvrstitev po naravi delovanja: Lahko ga razdelimo na normalno odprto & normalno zaprto delovanje, samodejna ponastavitev & ročna ponastavitev.
