Sledi podrobna analiza strukturnih značilnosti, princip delovanja in tehnične točke elementa zaznavanja temperature jedra temperaturnega stikala KSD301/KSD302 – bimetalni trak:
jaz. Glavne značilnosti bimetalnega elementa za zaznavanje temperature
| Lastnosti | Tehnični opis |
| Struktura materiala | Kompozit dveh kovinskih zlitin z različnimi razteznimi koeficienti (kot je nikelj železo/mangan baker), vtisnjen v strukturo tanke pločevine v obliki diska |
| Načelo delovanja | Temperatura naraste → Bimetalni trak se zaradi toplote deformira → Višina loka se nenadoma spremeni → Poganja mehanski mehanizem, da takoj odskoči ter odpre in zapre kontakte |
| Hitrost odziva | Nenaden preskok na ravni milisekunde, da se prepreči poškodba obloka na kontaktih |
| Natančnost temperature | Toleranca nizka kot ±2 ℃ (visoko natančen tip), običajni modeli ±3~10℃, določen s postopkom toplotne obdelave kovinske pločevine |
| Mehanizem ponastavitve | Po padcu temperature, bimetalni trak se vrne v prvotno stanje in kontakti se samodejno ponastavijo (normalno zaprt tip se zapre, ko temperatura pade, normalno odprt tip se odpre, ko temperatura pade) |

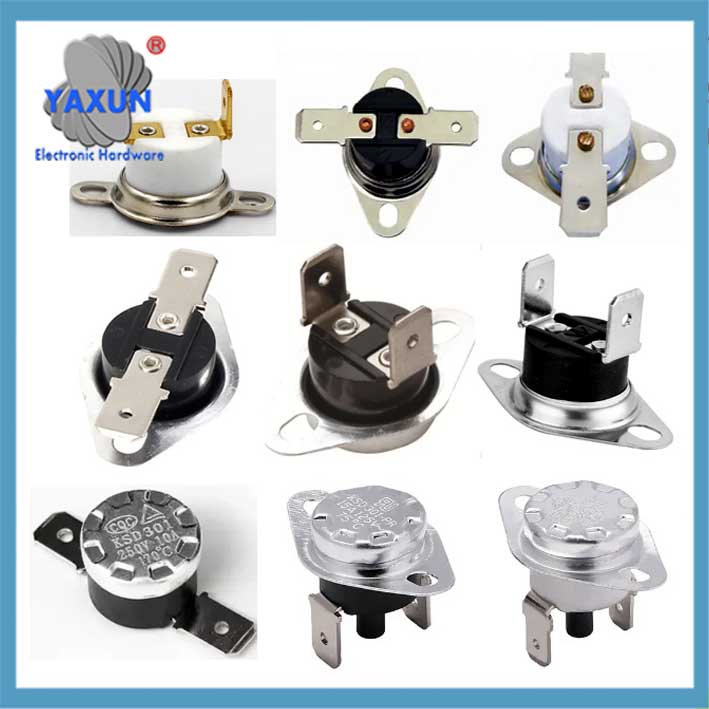

 Normalno odprto temperaturno stikalo KSD301, bimetalni element za zaznavanje temperature |

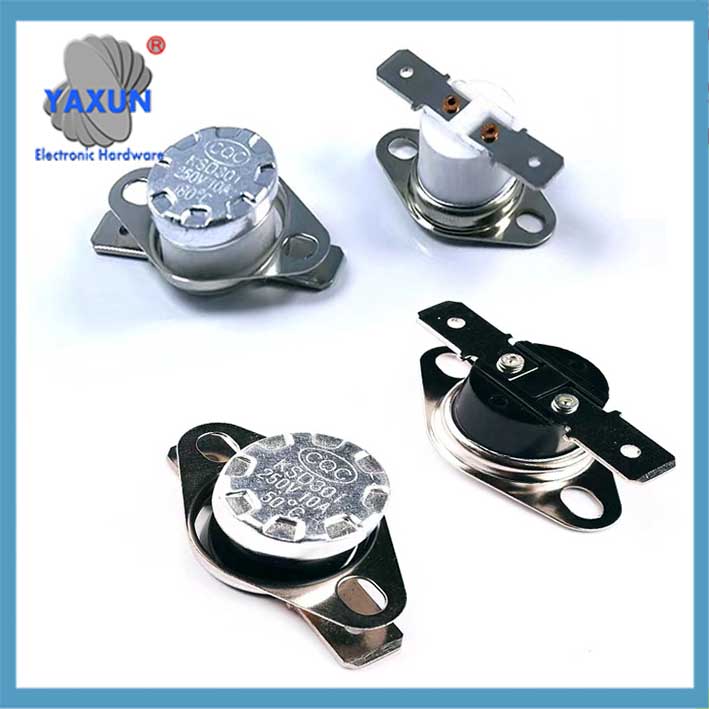

 Mejno stikalo z visoko temperaturo KSD301 |

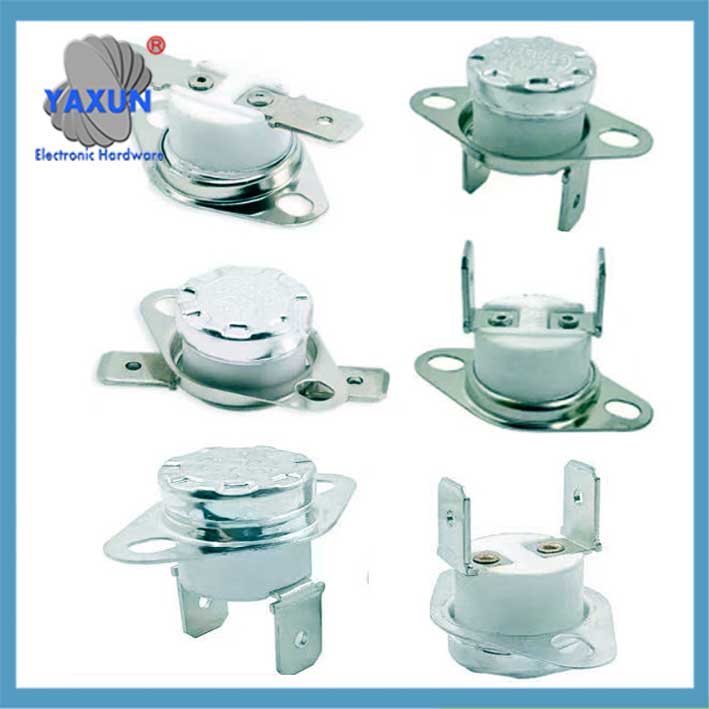

 Bimetalni element za zaznavanje temperature KSD301 |
Parametri temperaturnega stikala KSD301
Ii. Razčlenitev delovnega procesa
mermaid Copy Code
graf LR
A[normalno temperaturno stanje] –>|bimetalni trak prost in raven| B[kontakt zaprt/odprt]
C[temperatura se dvigne na akcijsko vrednost] –>|nenadna sprememba višine bimetalnega tračnega loka| D[pogonski mehanizem za takojšnji odboj]
D –>|običajno zaprt tip| E[kontaktno odklopno vezje]
D –>|običajno odprt tip| F[kontaktno povezovalno vezje]
G[temperatura pade za ponastavitev vrednosti] –>|bimetalni trak se vrne v naravnost| B
Ključna točka: Nenadna sprememba višine bimetalnega tračnega loka je vir imena “zaskočno stikalo za izklop”, zagotavljanje, da je kontaktno dejanje čisto in nima vmesnega stanja.
Iii. Ključne točke za uporabo in vzdrževanje
Izogibajte se mehanskim poškodbam
Prepovedano je stiskanje bimetalnega traku z zunanjo silo, saj bo deformacija povzročila nihanje ali odpoved delovne temperature.
Zahteve za toplotno prevodnost
Površina za namestitev mora biti ravna in čista, in toplotno pasto je treba nanesti, da zagotovite pravočasen prenos toplote na kovinski trak.
Temperaturne omejitve
Meja tolerance bimetalnih trakov: kratkotrajno ≤300 ℃, dolgoročno ≤240 ℃ (pregrevanje je nagnjeno k utrujenosti kovine).
Ujemanje obremenitve
Strogo je prepovedano prekoračiti nazivni tok (kot je model 10A, priključen na obremenitev 15A), ker bo visoka temperatura obloka sintrala bimetalni trak.
Iv. Referenca za diagnozo napak
Kontaktna adhezija : Prevelik tok obremenitve povzroči obločno varjenje, in ujemanje obremenitve je treba preveriti in model je treba zamenjati.
Zakasnitev ukrepanja : Vgradna površina je slabo toplotno prevodna ali pa se bimetalni trak stara, zato ponovno nanesite silikonsko mast ali zamenjajte komponento.
Napaka ponastavitve : Bimetalni trak je deformiran in zataknjen, in termostat je treba zamenjati v celoti.
▶️ Povzetek: Bimetalni trak je “temperaturni senzor + aktuator” integrirana komponenta KSD301. Njegova diska v obliki strukture in razmerje zlitine neposredno določata natančnost in zanesljivost nadzora temperature.
