Sledi glavna razlika in vodnik za izbiro bimetalnega KSD301, KSD9700 normalno zaprt (NC) in normalno odprta (št) temperaturna stikala, ter celovito primerjavo tehničnih specifikacij in scenarijev uporabe:
I. Načelo delovanja in definicija stanja
| Značilnosti | Normalno zaprto (NC) | Normalno odprto (št) |
| Začetno stanje | Kontakti zaprti pri normalni temperaturi (priključeno vezje) | Kontakti so odklopljeni pri normalni temperaturi (vezje odklopljeno) |
| Sproži dejanje | Temperatura ≥ nastavljena vrednost → kontakti odklopljeni (vezje odklopljeno) | Temperatura ≥ nastavljena vrednost → kontakti zaprti (priključeno vezje) |
| Mehanizem ponastavitve | Temperatura pade na ponastavljeno vrednost → kontakti se samodejno zaprejo | Temperatura pade na ponastavljeno vrednost → kontakti se samodejno prekinejo |
| Simboli | NC （normalno zaprto） | NE （Normalno odprto） |
Osnovna logika aplikacije:
Vrsta NC: “visokotemperaturni izklop” (kot je preprečevanje pregretja in gorenja motorja);
NI vrste: “vklop visoke temperature” (kot je previsoka temperatura zagon hladilnega ventilatorja).
 Običajno zaprta in običajno odprta temperaturna stikala |

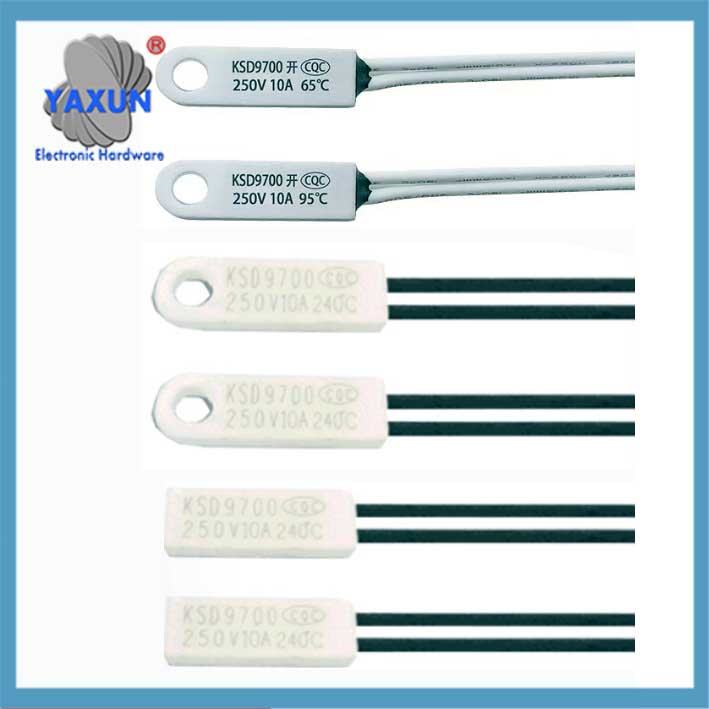

 Normalno odprto stikalo za nadzor temperature KSD9700 |
 Normalno zaprto stikalo za nadzor temperature KSD9700 |
Ii. Tipični scenariji aplikacije
Parametri temperaturnega stikala KSD301
| Vrsta | Uporabna oprema | Namen zaščite |
| tip NC | – Zaščita motorja pred pregrevanjem (pralni stroj, kompresor klimatske naprave) – Električni bojler proti suhemu gorenju – Zaščita transformatorja pred preobremenitvijo |
Ko temperatura preseže standard, napajanje je prisilno prekinjeno, da se prepreči poškodba opreme |
| NI vrste | – Nadzor hladilnega ventilatorja (CPU računalnika, kabinet) – Alarm za previsoko temperaturo grelnika – Sistem ogrevanja rastlinjaka |
Aktivirajte pomožno opremo (kot so ventilatorji/alarmi) ko temperatura preseže standard |
Iii. Ključni premisleki pri izbiri
Prednostna naloga varnosti
Vrsta NC mora biti izbrana za scenarije prisilnega izklopa (kot je preprečevanje požara, preprečevanje električnega udara) da bi se izognili nesrečam zaradi neprekinjenega napajanja pri visokih temperaturah.
Ujemanje zasnove vezja
Tip NC mora biti zaporedno povezan v žico pod napetostjo glavnega tokokroga, in tip NO je običajno povezan vzporedno za krmiljenje pomožne opreme.
Identifikacija
“B” oz “NC” označeno na lupini označuje normalno zaprt tip, “K” oz “št” označuje normalno odprt tip (kot je KSD301-85B, označuje normalno zaprt tip pri 85 ℃).
Testno preverjanje
Za odkrivanje uporabite multimeter: Tip NC je priključen pri normalni temperaturi, in tip NO je pri normalni temperaturi odklopljen.

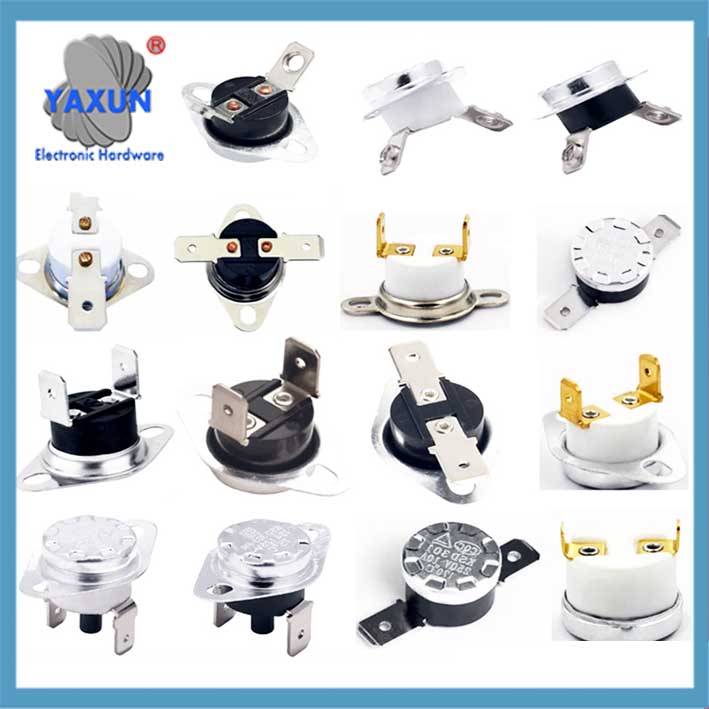

Običajno odprto disk stikalo KSD301, KSD302
Iv. Izogibanje operativnim napakam
mermaid Copy Code
graf TB
A[Zahteve glede opreme] –> B{Ali ga je treba pri visoki temperaturi izklopiti? }
B –>|ja| C[Izberite vrsto NC]
B –>|Ne| D{Ali ga je treba zagnati pri visoki temperaturi? }
D –>|ja| E[Izberite vrsto NE]
D –>|Ne| F[Ponovno ocenite zasnovo]
▶️ Povzetek: NC tip je “zasilna zavora” Za varnostno zaščito, in noben tip ni “Sprožilec temperature” za inteligenten nadzor. Akcijske logike obeh se dopolnjujejo. Izbira se mora strogo ujemati z zahtevami za funkcijo vezja (celovito).
Normalno zaprto temperaturno mejno stikalo KSD301, KSD302
