PTC termistory pre energeticky úsporné žiarivky a predradníky
PTC termistory sa používajú v elektronických predradníkoch a energeticky úsporných žiarivkách ako predhrievacie zariadenia a zariadenia s jemným štartom. Môžu výrazne zvýšiť počet cyklov a životnosť lámp. “YAXUN” sa viac ako desať rokov venuje výskumu a výrobe termistorov PTC s predhrievaním a pozvoľným štartom, zhromažďovanie rozsiahlych skúseností. Dodržiavanie obchodnej filozofie o “Integrita ako základ, Inovácia ako priorita,” zákazníkom poskytujeme stabilné a spoľahlivé produkty, získavanie dôvery našich zákazníkov. Naše termistory používajú svetovo uznávané spoločnosti v oblasti elektrického osvetlenia, ako je Philips, GE (Čína), IKEA, Megaman, Osram (Čína), a TCL. S ročnou produkciou a predajom prevyšujúcim 100 miliónov jednotiek, máme vedúci podiel na trhu medzi našimi rovesníkmi na domácom aj medzinárodnom trhu.
PTC termistory sa primárne používajú v energeticky úsporných žiarivkách a elektronických predradníkoch “predohrev mäkký štart” funkciu, výrazne zlepšuje životnosť lampy a energetickú účinnosť. Nižšie sú uvedené ich hlavné aplikácie a technické výhody:
I. Prevádzkový princíp
Studená, Fáza s nízkym odporom
Keď je okruh spustený, PTC má izbovú teplotu a má nízky odpor (napr., 30-60Oh). Prúd preteká cez PTC na predhriatie vlákna (zvyčajne brať 0.4-2 sekúnd na dosiahnutie prevádzkovej teploty 1160 K), bráni priamemu vysokonapäťovému šoku, ktorý spôsobí rozprašovanie a stratu vlákna.
Horúce, Fáza vysokého odporu
Keď teplota PTC dosiahne Curieov bod (napr., 75°C - 105 °C), jeho odpor sa náhle zvýši (na niekoľko tisíc ohmov). Prúd je presmerovaný do rezonančného obvodu, generovanie vysokého napätia na zapálenie lampy, dokončenie procesu mäkkého štartu.
Návrh obvodu PTC termistorov pre energeticky úsporné žiarivky a predradníky
Ii. Hlavné výhody
Predĺžená životnosť lampy: Spustenie predhrievania predlžuje životnosť lampy 4-5 krát.
Znížené elektrické napätie: Znižuje vplyv náhleho vysokého napätia na elektronické komponenty.
Samoobnovenie: Po odstránení poruchy sa automaticky resetuje, eliminuje potrebu výmeny.
III. Parametre výberu a modelové príklady
| Parametre | Typické hodnoty/rozsah | Použiteľné scenáre |
|---|---|---|
| Odpor v ustálenom stave | 30-300Oh | Nízky odpor znižuje oneskorenie zahrievania |
| Curieova teplota | 75℃ - 105 ℃ | Kompatibilné so žiarovkami s rôznym výkonom |
| Priemer | 4mm - 12 mm | Vyberte na základe priestoru okruhu |

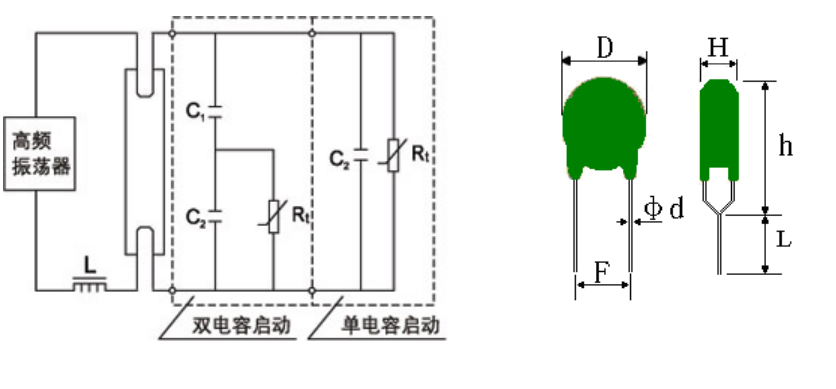

Diagram aplikácie
Ako je znázornené na obrázku: Keď je obvod pôvodne pripojený, Rt je pri teplote miestnosti, jeho odpor je oveľa nižší ako odpor C2. Prúd preteká cez C1, a Rt tvorí okruh na predhrievanie vlákna. Po približne 0.4-2 sekúnd, Teplota Rt presahuje teplotu spínača, Vôňa, a dostane sa do stavu vysokého odporu. Jeho odpor je oveľa vyšší ako impedancia C2. Prúd pretekajúci cez C1 a C2 tvorí slučku, spôsobujúce LC rezonanciu a generovanie vysokého napätia, ktorý osvetľuje lampu.
Bežné modely:
MZ4/MZ5: Vhodné pre malé a stredne výkonné CFL (18W-72W).
WMZ11A: Určené pre vysokovýkonné predradníky, s výdržným napätím ≥220V.
Iv. Typický aplikačný obvod
textCopy Code
+Napájanie → C1 → PTC (Rt) → Vlákno → C2 → Rezonančný obvod → Vysokonapäťový výstup
C1/C2: Spojovacie kondenzátory, práca s PTC na riadenie času predohrevu.
Vložka. Náklady a trh
Cenové rozpätie: 0.06-1.5 juan/jednotka (v závislosti od modelu a nákupného množstva).
Mainstreamové značky: Minzheng, Sanbao, atď., zásobovanie medzinárodných výrobcov ako Philips a GE.
Prostredníctvom vhodného výberu, PTC termistory dokážu efektívne vyriešiť problémy so spoľahlivosťou spúšťania CFL/predradníkov a sú kľúčovými komponentmi v energeticky úspornom osvetľovacom priemysle..
Zoznam modelov
| Špecifikácie modelu | Curieova teplota | Odolnosť proti nulovému výkonu | Maximálne napätie | Rozmery | |
| Tc（℃） | R25℃（Ω） | Vmax(Vložka) | Dmax | Hmax | |
| SPMZA-4H151RN500 | 75±7 | 150± 30 % | 500 | 4.5 | 5.0 |
| SPMZA-4H221RN600 | 220± 30 % | 600 | 4.5 | 5.0 | |
| SPMZA-4H331RM650 | 330± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H401RN650 | 400± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H501RN650 | 500± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H651RN650 | 650± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H102RN650 | 1000± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H152RN650 | 1500± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H202RN650 | 2000± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H302RN650 | 3000± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4H502RN650 | 5000± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4M151RN500 | 105±7 | 150± 30 % | 500 | 4.5 | 5.0 |
| SPMZA-4M221RN600 | 220± 30 % | 600 | 4.5 | 5.0 | |
| SPMZA-4M331RM650 | 330± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4M401RN650 | 400± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4M501RN650 | 500± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4M651RN650 | 650± 30 % | 600 | 4.5 | 5.0 | |
| SPMZA-4M102RN650 | 1000± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-4M152RN650 | 1500± 30 % | 650 | 4.5 | 5.0 | |
| SPMZA-5I151M500 | 85±7 | 150± 30 % | 500 | 5.5 | 5.0 |
| SPMZA-5I221M650 | 220± 30 % | 650 | 5.5 | 5.0 | |
| SPMZA-5I331M650 | 330± 30 % | 650 | 5.5 | 5.0 | |
| SPMZA-5I401M650 | 400± 30 % | 650 | 5.5 | 5.0 | |
| SPMZA-5I651M650 | 650± 30 % | 650 | 5.5 | 5.0 | |
| SPMZA-5I102M650 | 1000± 30 % | 650 | 5.5 | 5.0 | |
| SPMZA-6H151RN600 | 75±7 | 150± 30 % | 600 | 6.5 | 5.0 |
| SPMZA-6H221RN650 | 220± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6H331RN650 | 330± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6H401RN650 | 400± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6H501RN650 | 500± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6H651RN650 | 650± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6H102RN650 | 1000± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6H152RN650 | 1500± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6M151RN600 | 105±7 | 150± 30 % | 600 | 6.5 | 5.0 |
| SPMZA-6M221RN650 | 220± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6M331RN650 | 330± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-6M401RN650 | 400± 30 % | 650 | 6.5 | 5.0 | |
| SPMZA-8H151RN650 | 75±7 | 150± 30 % | 650 | 8.0 | 5.0 |
| SPMZA-8H221RN650 | 220± 30 % | 650 | 8.0 | 5.0 | |
| SPMZA-8H331RN800 | 330± 30 % | 800 | 8.0 | 5.0 | |
| SPMZA-8H401RN900 | 400± 30 % | 900 | 8.0 | 5.0 | |
| SPMZA-9H151RN650 | 75±7 | 150± 30 % | 650 | 9.0 | 5.0 |
| SPMZA-9H221RN650 | 220± 30 % | 650 | 9.0 | 5.0 | |
| SPMZA-9H331RN800 | 330± 30 % | 800 | 9.0 | 5.0 | |
| SPMZA-9H401RN900 | 400± 30 % | 900 | 9.0 | 5.0 | |
Kontaktujte nás
Čaká sa na váš e-mail, odpovieme vám v rámci 12 hodiny s cennými informáciami, ktoré ste potrebovali.
