Čipový termistor PTC zapuzdrený v plastu

Čipové termistory PTC zapuzdrené v plastu sú termistory s kladným teplotným koeficientom (PTC) balené v technológii povrchovej montáže (SMD) balenie. Sú široko používané pri ochrane obvodov, snímanie teploty, a návrhy miniaturizovaných elektronických zariadení. Nižšie sú uvedené ich kľúčové vlastnosti a úvahy pri výbere:
I. Základné vlastnosti
Mechanizmus odozvy na teplotu
Pri izbovej teplote, odpor je nízky (typicky 1-20Ω). Keď teplota prekročí Curieho bod (napr., 105° C), odpor sa postupne zvyšuje (až niekoľko tisíc ohmov), poskytujúce obmedzenie vlastného prúdu.

Polymérna matrica (PPTC) expanduje pri výskyte nadprúdu, prerušenie vodivej cesty a automatické obnovenie po odstránení poruchy.

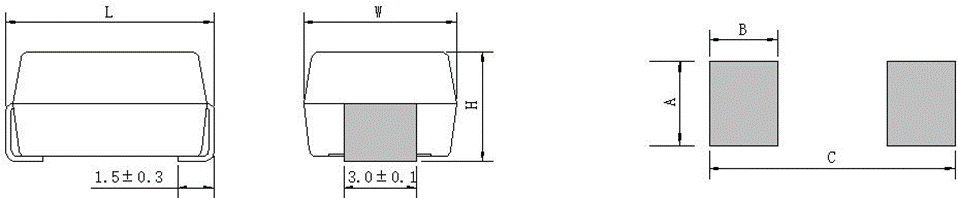

Rozmery produktu a odporúčaná veľkosť podložky

Výhody balenia
Zaliate epoxidovou živicou, ponúkajú kompaktné rozmery (napr., 4524 a 2822 balíkov), vďaka čomu sú vhodné pre plošné spoje s vysokou hustotou.
Sú odolné voči vysokým teplotám a vlhkosti, spĺňajú normy pre nehorľavosť UL94-V0, a sú vhodné pre bezolovnaté procesy spájkovania pretavením. V súlade s RoHS
Vhodné pre bezolovnaté vlnové spájkovanie a pretavovacie spájkovanie technológiou povrchovej montáže
Plastový obal na čipy, materiály spĺňajú UL 94 Vložka-0 požiadavky na spomaľovanie horenia
Využíva vysoko výkonný termistorový čip pre kompaktnú veľkosť a vysoký výkon
Udržuje stabilný výkon po dlhú dobu
Široký rozsah prevádzkových teplôt: -40°C až 85 °C

Ii. Parametre výberu

Parametre	Typická hodnota/rozsah	Popis
Rezistor s nulovým výkonom	1-20Oh	Počiatočný odpor ovplyvňuje spotrebu energie obvodu
Curieova teplota	75-250℃	Teplotný prah pre spustenie ochrany
Maximálne prevádzkové napätie	≤ 250 V	Musí zodpovedať úrovni napätia obvodu
Čas akcie	milisekúnd	Rýchla reakcia na nadprúd alebo nadmernú teplotu

III. Typické aplikácie
Elektrické nástroje;
Bezpečnostné vybavenie;
Komunikačné zariadenia;
Domáce spotrebiče;
Automobilová elektronika;
Iné energetické produkty vyžadujúce nadprúd, prepätia, a prepäťová ochrana

Ochrana obvodu: Pre nadprúdovú ochranu USB portov a batérií.
Kompenzácia teploty: Lineárne PTC modely (ako napríklad séria CMZ) zjednodušiť návrh teplotnej kompenzácie pre presné obvody.
Automobilová elektronika: Spĺňa široký rozsah prevádzkových teplôt od -40°C do 200°C.

Iv. Technické porovnanie

Typ	Výhody	Obmedzenia
Keramické PTC	Odolnosť proti vysokému napätiu, vysoká stabilita	Nelineárna krivka odpor-teplota
Polymér PPTC	Vlastné zotavenie, rýchla odozva	Nízke výdržné napätie (typicky ≤60V)

Vložka. Hlavné modely trhu

Položka Špecifikácie modelu	Odolnosť proti nulovému výkonu pri 25 °C	Curieova teplota	Prevádzkový prúd pri 25°C	Neprevádzkový prúd pri 60°C	Maximálny prúd	Maximálne napätie
Položka Špecifikácie modelu	Rn(och)	Tc(℃)	to(mA)	Ih(mA)	Imax(A)	Vmax(Vložka)
SPSMD4032H450R#450	45	83±7	150	25	*	450
SPSMD3225H450R#300	45	83±7	100	18	*	300
SPSMD3225M450R#300	45	105±7	150	42	0.3	300
SPSMD3225M600R#300	60	105±7	130	38	0.3	300
SPSMD3225S121R#300	120	115±7	100	32	0.3	300
SPSMD3225S151R#450	150	115±7	95	28	0.3	450
SPSMD3225S251R#450	250	115±7	80	25	0.3	450
SPSMD3225S301R#450	300	115±7	70	20	0.3	450
SPSMD3225S501R#450	500	115±7	55	15	0.3	450
SPSMD40325S600R#420	60	115±7	160	45	0.8	420
SPSMD4032S800R#450	80	115±7	140	40	0.8	450
SPSMD4032S101R#450	100	115±7	120	35	0.8	450
SPSMD4032S151R#450	150	115±7	100	30	0.8	450
SPSMD4032S301R#450	300	115±7	80	25	0.8	450
SPSMD4032S501R#450	500	115±7	65	18	0.8	450
SPSMD3225H102R#550	1000	83±7	25	5	0.1	550
SPSMD3225H152R#650	1500	83±7	25	4	0.1	650
SPSMD3225H202R#650	2000	83±7	25	3	0.1	650

*SPSMD4032H450R#450 aSPSMD3225H450R#300 možno použiť resp 485 Ochrana komunikačného rozhrania 380VAC a 220VAC。

Séria JK-EK: 4524/2822 balík, Certifikované CQC/UL, vhodné pre LED diódy a priemyselné zariadenia.

Séria CMZL: Lineárne PTC, s regulovateľným odporovo-teplotným gradientom (±2000 ppm/°C), vhodné pre automobilové a medicínske aplikácie.

Čipové termistory PTC zapuzdrené v plaste vyvažujú ochranný výkon a priestorovú efektivitu prostredníctvom integrovaného dizajnu, čo z nich robí ideálne riešenie pre kompaktné elektronické zariadenia.

VI. Prevencia
generál
Na zabezpečenie spoľahlivosti čipových termistorov pri skutočnom používaní, vo fáze projektovania by sa mali zvážiť extrémne prevádzkové podmienky, a mala by byť povolená určitá rezerva. Prevádzkové prostredie
Teplota okolia: -40-125° C
Relatívna vlhkosť: ≤ 95 %
Atmosférický tlak: 86-106 kPa
Frekvencia vibrácií: 10-50 Hz
Zrýchlenie: 98 m/s²

Skladovanie
Čipový termistor by mal byť skladovaný v pôvodnom obale. Neotvárajte obal kvôli skladovaniu.
Podmienky skladovania v pôvodnom balení: Skladovacia teplota -25°C až +45°C, Priemerná ročná relatívna vlhkosť vzduchu ≤ 75 %, Maximum neprekračuje 95%.
Pre čipové termistory, zabráňte kontaminácii povrchov svoriek termistora počas skladovania, manipulácia, a spracovanie.
SMD termistory by sa mali skladovať v prostrediach, ktoré by mohli ovplyvniť ich výkon.
Čipový termistor použite do jedného roka od prijatia. Po tomto čase, znovu skontrolujte spájkovateľnosť elektród.

Doprava
Termistor by mal byť počas prepravy chránený pred pádom a nárazom.
Pri manipulácii s termistorom sa odporúča nosiť rukavice.
Pre čipové termistory, zabráňte kontaminácii spájkovacích terminálov termistora počas prepravy.

Spájkovanie (prípadne)
Odporúča sa spájkovacia pasta Sn96.5Ag3.0Cu0.5.
Nedostatočné predhriatie môže spôsobiť praskliny v keramickom čipe termistora.
Odporúčaná maximálna teplota spájkovania je 255±5°C 3-6 sekúnd. Nadmerné teploty spájkovania a predĺžené časy spájkovania môžu poškodiť termistor.
Rýchle ochladzovanie ponorením do rozpúšťadla sa neodporúča.
Po spájkovaní, odporúča sa tavidlo úplne odstrániť alebo použiť nečisté tavidlo.
