Hva er en overopphetingsbeskyttelsesenhet?

Overopphetingsbeskytteren er en automatisk kontrollenhet som oppnår utstyrssikkerhetsbeskyttelse gjennom temperaturovervåking. Dens kjernefunksjon er å kutte av kretsen eller utløse beskyttelsesmekanismen når temperaturen overstiger den innstilte terskelen for å forhindre at utstyret fungerer feil eller forårsaker brann på grunn av overoppheting. Følgende er tekniske detaljer og applikasjonsanalyse:

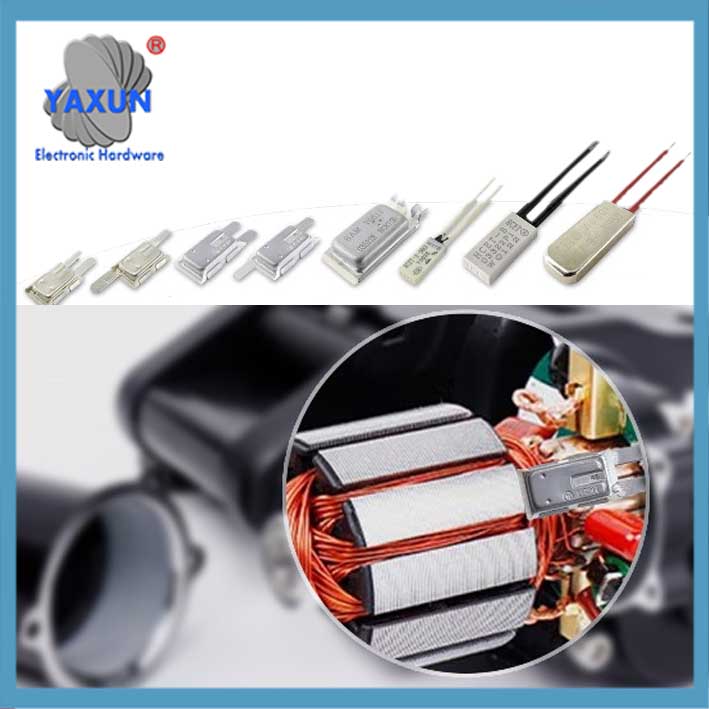

Funksjon og bruk av motor overopphetingsbeskyttelse

Påføringsboks for overopphetingsbeskyttelse av bilmotor

Termisk beskytterenhet påført batteri

1. ‌Kjerneprinsipp og type
‌Bimetallisk stripestruktur‌: Bruk av to metallkomposittplater med forskjellige termiske ekspansjonskoeffisienter, deformasjonen utløser kontaktvirkningen når temperaturen stiger (normalt åpen/normalt lukket type).
‌Selvgjenoppretting og ikke-selvgjenopprettingstype‌:
Type selvgjenoppretting: tilbakestilles automatisk etter at temperaturen synker (som kjøleskap, Vaskemaskiner);
Ikke-selv-restitusjonstype: manuell tilbakestilling er nødvendig (som drivstoffmotorer, industrielt utstyr).
‌Termistorkobling: Noen modeller kombinerer termistorer eller single-chip mikrodatamaskiner for å oppnå presis temperaturkontroll.

Hvordan det fungerer:
Sensorer:
Overopphetingsbeskyttelsesenheter bruker vanligvis temperatursensorer (som termistorer eller bimetallstrimler) å overvåke temperaturen i et bestemt område.
Terskel:
Når temperaturen overstiger en forhåndsinnstilt terskel, sensoren utløser et signal.
Handling:
Dette signalet aktiverer deretter en effektbryter, relé, eller annen mekanisme som enten kobler fra strømforsyningen eller reduserer strømutgangen til enheten.

2. ‌Nøkkelparametere og valg‌
‌ Temperaturområde: Vanlig aksjonstemperatur 40-180 ℃ (slik som KSD9700-seriens toleranse ±3/5℃);
‌Strøm/spenning‌: Typiske spesifikasjoner AC250V/5A, høyspenningsmodeller kan nå AC1800V;
Strukturell form:
Plastskall (PBT materiale, lett);
Metall/keramisk skall (motstandsdyktig mot høye temperaturer, isolasjon).

Termisk beskyttelsesenhet for varmepute

Termisk beskyttelsesenhet for medisinsk behandling

Termisk beskyttelsesenhet for øyeblikkelig varmtvannsbereder

3. ‌Typiske applikasjonsscenarier
‌Husholdningsapparater‌: klimaanlegg motorer, Vaskemaskiner, etc., for å forhindre at motorviklingene overopphetes; Industrielt utstyr: nedsenkbar pumpe stator coil temperaturovervåking (for eksempel GB-220V-beskytter); ‌Elektroniske kretser‌: prosessorens varmespredningsbeskyttelse for å unngå sårbarheter ved høytemperaturangrep‌. Eksempler på overopphetingsvern:
Termiske beskyttere i motorer:
Disse enhetene er innebygd i elektriske motorer for å forhindre overoppheting, som kan føre til at motoren svikter eller tar fyr.
Overopphetingsbeskyttelse i kabinen i kjøretøy:
Noen kjøretøy, som Tesla, har en overopphetingsbeskyttelse som automatisk aktiverer klimaanlegget for å forhindre at interiøret blir farlig varmt når du parkerer.

4. PTC-termostorer innen elektronikk:
Disse brukes i en rekke applikasjoner for å beskytte kretser mot overoppheting ved å øke motstanden deres betydelig når en viss temperatur overskrides.
Temperaturbegrensere i varmeanlegg:
Disse enhetene, som den som er beskrevet i artikkelen om varmesystemer, brukes for å forhindre at varmeelementene blir for varme, som kan skade varmeelementet eller omkringliggende materialer.
Viktigheten av overopphetingsbeskyttelse:
Sikkerhet: Forebygging av branner, skade på utstyr, og potensiell skade fra overoppheting.
Pålitelighet: Sikre lang levetid og riktig funksjon av enheter og systemer.
Effektivitet: I noen tilfeller, som i kjøretøy, overopphetingsbeskyttelse kan bidra til å optimalisere energibruken.

5. Vanlige problemer og forholdsregler
Installasjonskrav: Må være nær overflaten av det kontrollerte utstyret for å unngå deformasjon av skallet som påvirker ytelsen‌;
‌Risiko for falsk operasjon: Aldring av loddetinn eller mekanisk skade kan føre til beskyttelsessvikt‌;
‌Forskjellen fra overbelastningsbeskyttelse: Overopphetingsbeskyttelse er basert på temperaturterskel, mens overbelastningsbeskyttelse reagerer på gjeldende unormalitet‌.

6. Trender for teknologiutvikling
Integrert design: Slik som den bimetalliske beskyttelsen av hopptypen kombinert med doble funksjoner for overstrøm/overoppheting‌;
‌Forbedring av høy pålitelighet‌: Keramisk emballasje og anti-interferenskretser forbedrer tilpasningsevnen til industrielle miljøer‌.
