Axial bly 125/250V pico resistens sikring

EN 2.4 x 7 mm aksial blysikring med en 125/250V-klassifisering og en pico-størrelse er liten, sylindrisk sikring designet for overstrømsbeskyttelse i elektroniske enheter. De “2.4 x 7 mm” refererer til dens dimensjoner, som indikerer en diameter på 2,4 mm og en lengde på 7 mm. De “aksial ledning” betyr at den har ledninger som strekker seg fra hver ende for enkel lodding på et kretskort. 125/250V-klassifiseringen spesifiserer den maksimale spenningen sikringen kan håndtere før den går. “Pico” indikerer dens lille størrelse, ofte brukt i applikasjoner der plassen er begrenset.

2.4 * 7mm Resistor Fast Blow Sikring 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

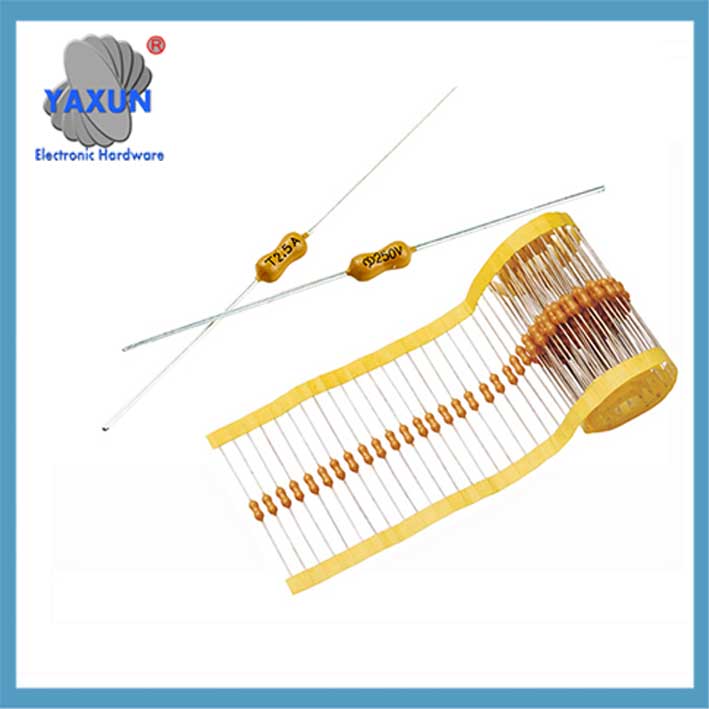

2.4 * 7mm aksial bly Grønn, Gul motstand langsom sikring

PICO® II 2.4 x 7mm svært hurtigvirkende sikring liten størrelse

1. ‌Kjernefunksjoner og klassifisering‌
‌Utseende og struktur: Epoksybeleggpakke, kroppsfargen er for det meste grønn eller gul, og noen modeller bruker fargeringer for å indikere gjeldende parametere (for eksempel 2×6 mm, 3×9 mm spesifikasjoner).
‌Smelteegenskaper‌:
Rask type: rask responshastighet, egnet for sensitive kretser;
Treg type: tåle kortvarig overstrøm (slik som motorstartstrøm).
Dobbel funksjon: fungerer som en motstand i normal drift og sikringer ut kretsen i tilfelle overstrøm‌.
Størrelse: 2.4mm x 7 mm, som indikerer dens fysiske dimensjoner.
Aksialledning: Sikringen har ledninger som strekker seg fra begge ender, gjør den egnet for gjennomhullsmontering på et PCB.
125/250V: Dette indikerer den maksimale spenningen sikringen trygt kan bryte. Den kan brukes i kretser med enten 125V eller 250V.
Pico: Refererer til en liten formfaktor, ofte brukt i kompakte elektroniske enheter.
Motstandssikring: En sikring er en sikkerhetsanordning som beskytter kretser mot overstrøm. Når strømmen overskrider en viss terskel, sikringselementet smelter, bryte kretsen og forhindre skade.
Overstrømsbeskyttelse: Sikringens primære funksjon er å beskytte kretsen mot skade forårsaket av overdreven strøm.
Elektroniske applikasjoner: Disse sikringene finnes ofte i forskjellige elektroniske enheter, inkludert strømforsyninger, viser, og nettverksutstyr.

2. ‌Nøkkelparametere og modeller‌
Elektriske spesifikasjoner:
Spenningsklassifisering:
Sørg for at sikringens spenningsklassifisering er passende for kretsen den skal beskytte.
Nåværende vurdering:
Velg en sikring med riktig strømstyrke for å matche kretsens krav. Bruk av en sikring med for lav strømstyrke vil føre til at den går for tidlig, mens bruk av en med for høy vurdering vil ikke gi tilstrekkelig beskyttelse.
Sikringstype:
Pico-sikringer finnes i forskjellige typer (f.eks., hurtigvirkende, tidsforsinkelse). Velg riktig type basert på den spesifikke applikasjonen og egenskapene til kretsen den vil beskytte.
Gjeldende rekkevidde: 62mA til 15A, typiske modeller som S3090 (1A-5A), R2560 (1A-3A)‌.
Sertifiseringsstandarder: Bestått internasjonale sertifiseringer som UL, CSA, ROHS, CCC‌.

3. ‌Typiske applikasjonsscenarier
Forbrukerelektronikk: USB strømadapter, overstrømsbeskyttelse i ladekretser‌;
Industrielt utstyr: Montering av PCB-kort med høy tetthet (slik som SMD-pakkemodeller);
Bilelektronikk: Plug-in struktur for beskyttelse av kjøretøykretser‌.

4. ‌Forholdsregler for valg og bruk
‌Parametertilpasning: Modellen må velges i henhold til arbeidsstrømmen, spenning og sikringshastighet;
Installasjonsmetode: Tapeemballasje er egnet for automatisert lappproduksjon, og aksiale blymodeller er egnet for gjennomhullsveising‌;
‌Forbudt erstatning: Det er strengt forbudt å bruke vanlige motstander eller kobbertråder for å unngå beskyttelsessvikt‌.
