Det følgende er en detaljert analyse av de strukturelle egenskapene, arbeidsprinsipp og tekniske punkter for kjernetemperaturfølerelementet til KSD301/KSD302 temperaturbryteren – den bimetalliske stripen:
JEG. Kjerneegenskaper til bimetallisk temperaturfølende element
| Funksjoner | Teknisk beskrivelse |
| Materialstruktur | En kompositt av to metallegeringer med forskjellige ekspansjonskoeffisienter (som nikkeljern/mangankobber), stemplet inn i en skiveformet tynnplatestruktur |
| Driftsprinsipp | Temperaturen stiger → Bimetallstrimmel deformeres på grunn av varme → Buehøyden endres plutselig → Driver den mekaniske mekanismen til å umiddelbart sprette og åpne og lukke kontaktene |
| Responshastighet | Plutselig hopphandling på millisekundnivå for å unngå lysbueskader på kontaktene |
| Temperaturnøyaktighet | Toleranse så lav som ±2℃ (type med høy presisjon), konvensjonelle modeller ±3~10℃, bestemt av varmebehandlingsprosessen til metallplaten |
| Tilbakestill mekanisme | Etter at temperaturen synker, bimetalllisten går tilbake til sin opprinnelige tilstand og kontaktene tilbakestilles automatisk (normalt lukket type lukkes når temperaturen synker, normalt åpen type åpner når temperaturen synker) |

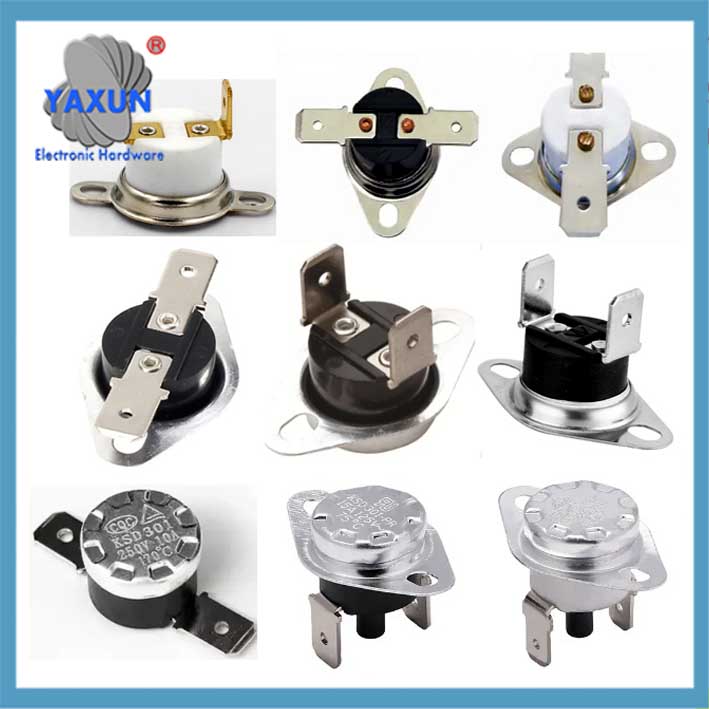

 Normal åpen KSD301 temperaturbryter bimetallisk temperaturfølerelement |

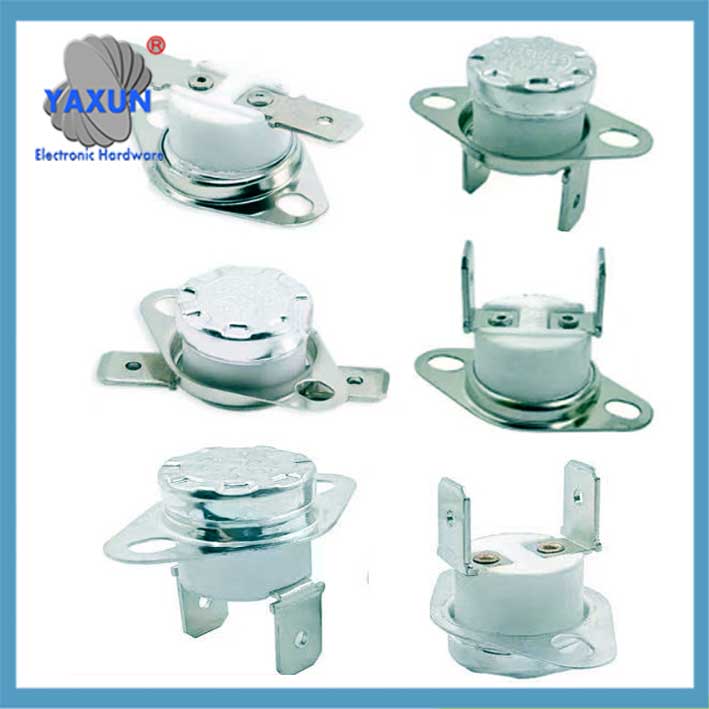

 Høytemperaturgrensebryter KSD301 |

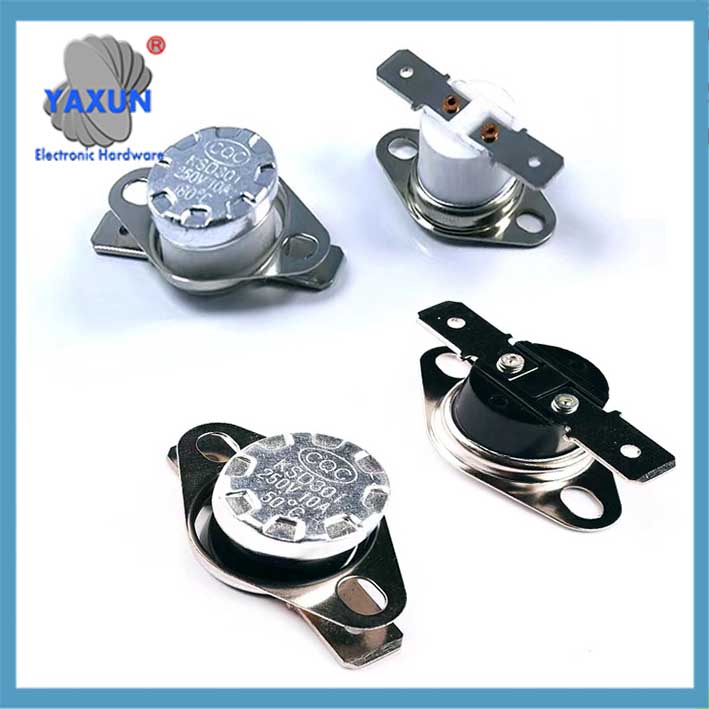

 Bimetallisk temperaturfølende element av KSD301 |
KSD301 Temperaturbryterparametre
II. Dekomponering av arbeidsprosess
havfrue Kopier kode
graf LR
EN[normal temperaturtilstand] –>|bimetalllist fri og rett| B[kontakt lukket/åpen]
C[temperaturen stiger til aksjonsverdien] –>|bimetallisk stripe buehøyde plutselig endring| D[øyeblikkelig sprettdrivmekanisme]
D –>|normalt lukket type| E[kontakt frakoblingskrets]
D –>|normalt åpen type| F[kontaktkoblingskrets]
G[temperaturen synker til nullstillingsverdien] –>|bimetallstrimmel går tilbake til rett| B
Nøkkelpunkt: Den bimetalliske stripen buehøyde plutselig endring er kilden til navnet “avskjæringsbryter av snap-type”, sikre at kontakthandlingen er ren og ikke har noen mellomtilstand.
III. Nøkkelpunkter for bruk og vedlikehold
Unngå mekanisk skade
Det er forbudt å klemme den bimetalliske stripen med ekstern kraft, da deformasjon vil føre til at aksjonstemperaturen avdrifter eller svikter.
Krav til varmeledning
Installasjonsoverflaten må være flat og ren, og termisk fett bør påføres for å sikre at varme overføres til metallstripen i tide.
Temperaturbegrensninger
Toleransegrense for bimetallbånd: kortsiktig ≤300℃, langsiktig ≤240℃ (overoppheting er utsatt for metalltretthet).
Last matching
Det er strengt forbudt å overskride merkestrømmen (slik som 10A modell koblet til 15A last), da den høye temperaturen på lysbuen vil sintre bimetallstripen.
IV. Feildiagnosereferanse
Kontaktvedheft : For høy belastningsstrøm forårsaker buesveising, og lasttilpasningen må kontrolleres og modellen må skiftes ut.
Handlingsforsinkelse : Installasjonsoverflaten er dårlig termisk ledende eller bimetallstripen eldes, så påfør silikonfett på nytt eller bytt ut komponenten.
Tilbakestill feil : Bimetalllisten er deformert og sitter fast, og termostaten må skiftes ut som helhet.
▶️ Sammendrag: Den bimetalliske stripen er “temperaturføler + aktuator” integrert komponent av KSD301. Dens skiveformede strukturdesign og legeringsforhold bestemmer direkte temperaturkontrollnøyaktigheten og påliteligheten.
