Hva er en bosettbar brikke sikring?

En tilbakestillbar brikkesikring, også kjent som en PTC (Positiv temperaturkoeffisient) tilbakestillbar sikring, er en type overflatemonteringsenhet (SMD) som beskytter elektroniske kretser mot overstrøm og overoppheting. Den fungerer som en tradisjonell sikring, men kan automatisk tilbakestille seg selv etter at en feil er fjernet. Når en feil som overstrøm eller kortslutning oppstår, sikringens motstand øker, begrenser strømmen. Når feilen er fjernet og sikringen avkjøles, motstanden går tilbake til normalen, lar strømmen flyte igjen.

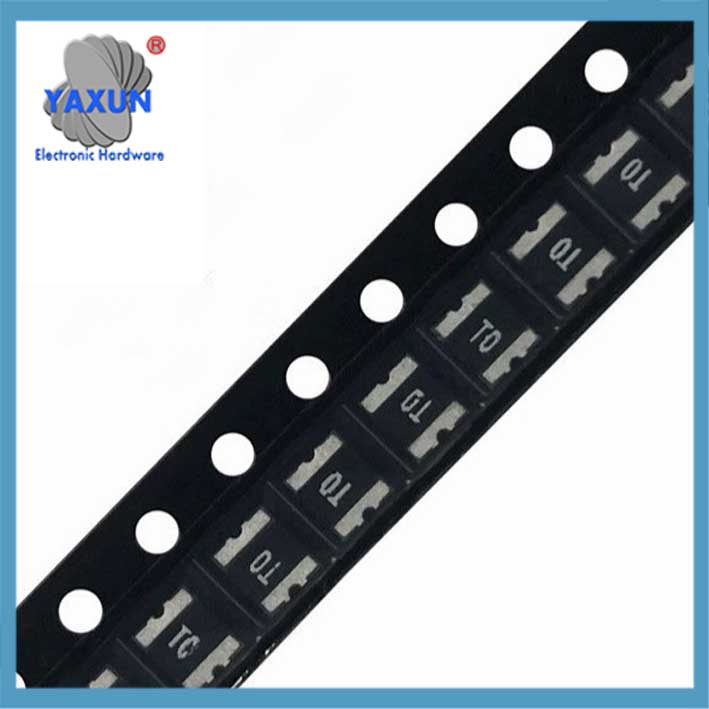

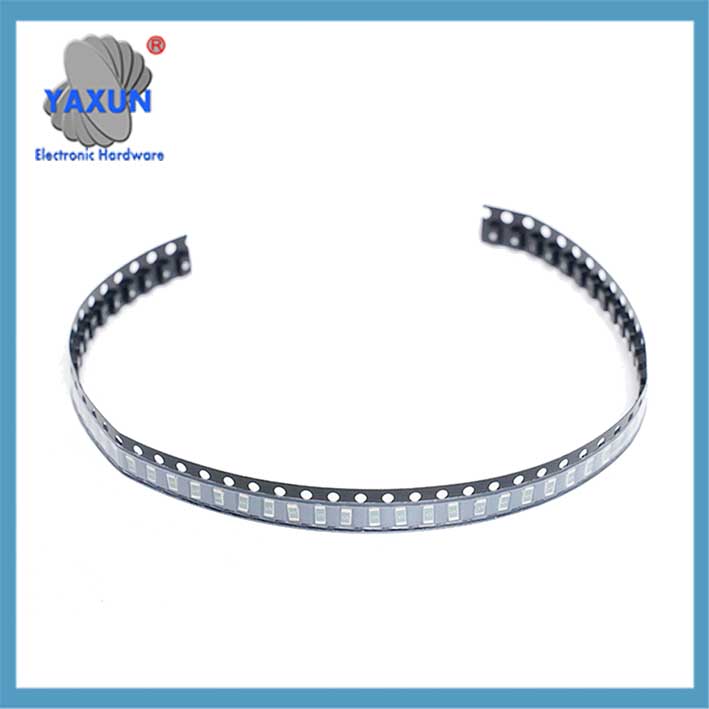

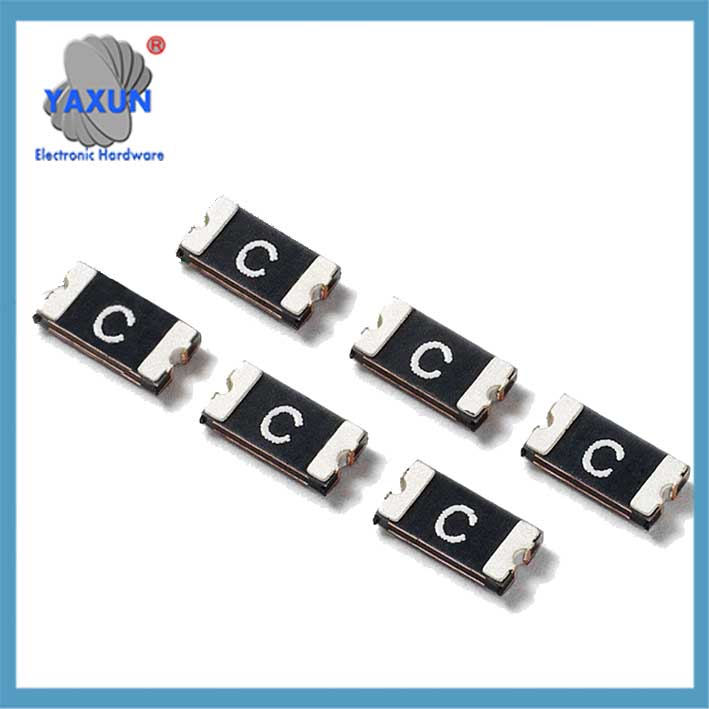

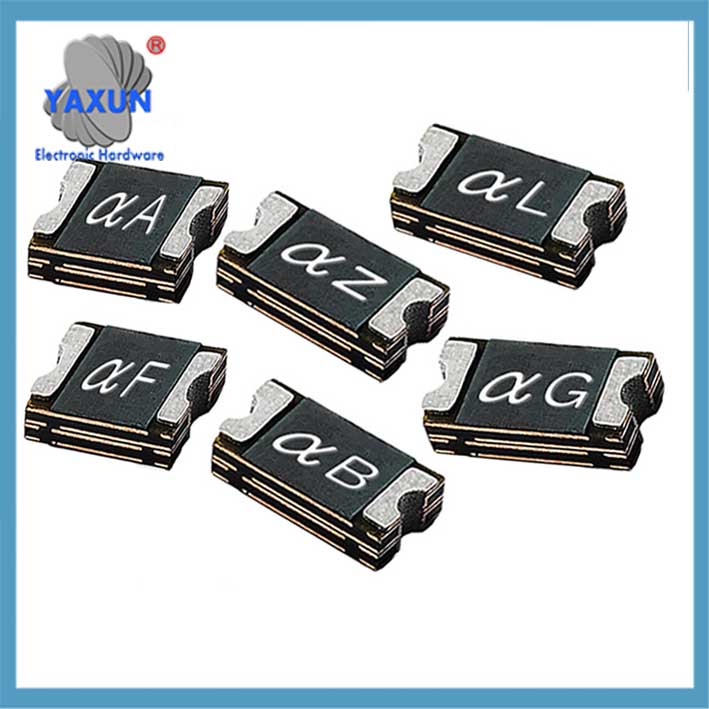

PPTC chip selvgjenoppretting sikring 1210 2En 2,5A 3A 6V 30V 33V 60V SMD

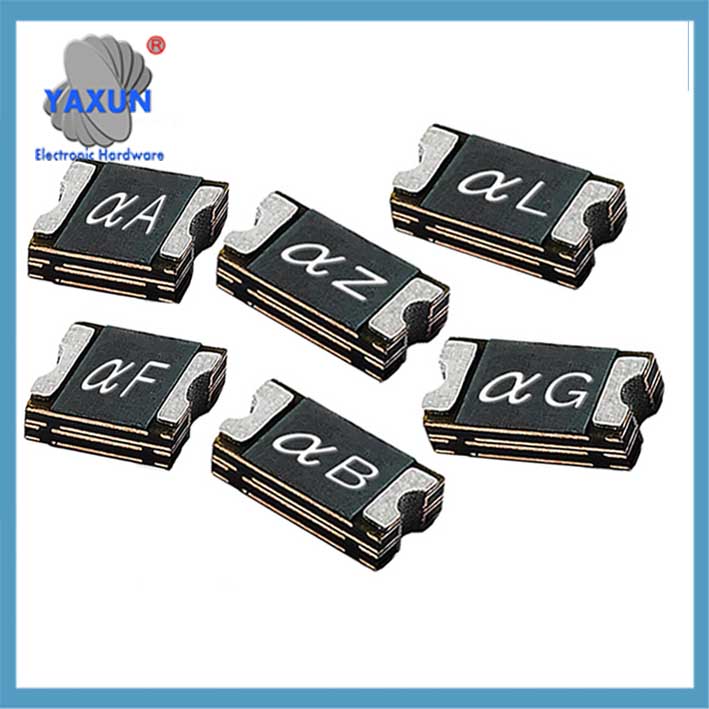

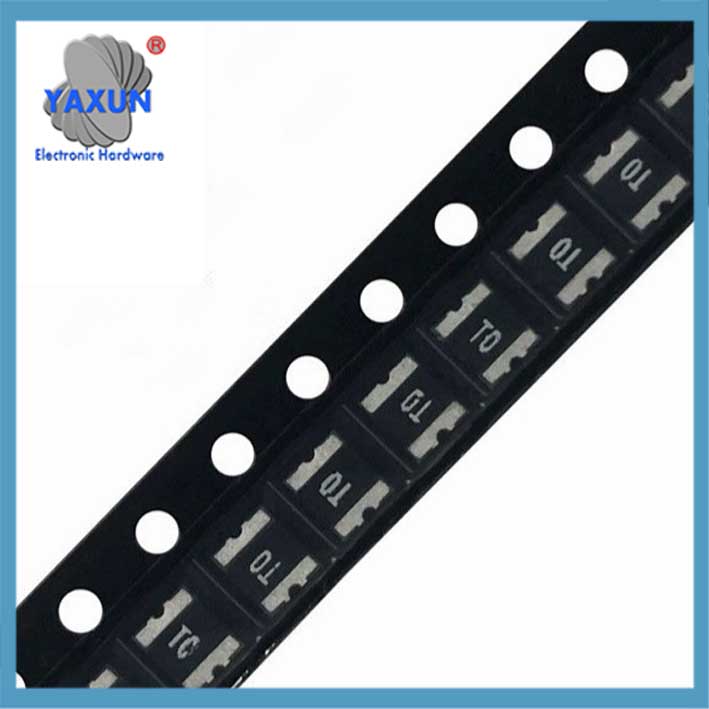

Tilbakestillbar SMD-sikring 1206 SMD-brikke 6V 0,35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

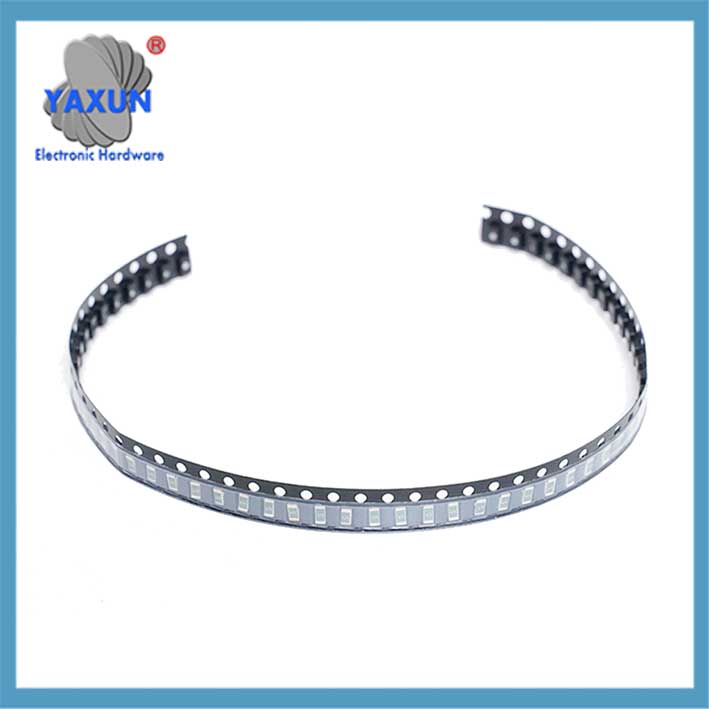

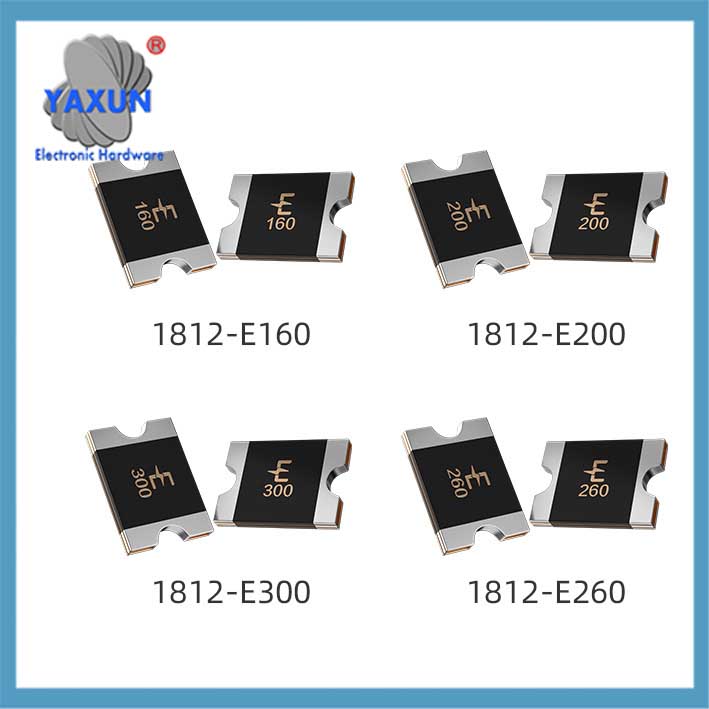

SMD -sikring som er bosatt 1812 16V 2A Surface Mount Chip for Com-Communications Overcurrent Protection

Den tilbakestillbare brikkesikringen (PPTC) er et overstrømsbeskyttelseselement basert på de positive temperaturkoeffisientene til en polymer. Den har en automatisk tilbakestillingsfunksjon og er mye brukt i kretsbeskyttelse av elektronisk utstyr. Følgende er kjernepunktene:

1. Struktur og arbeidsprinsipp
Materialsammensetning
Den er sammensatt av en spesialbehandlet polymerharpiks (slik som PE-polymer) og ledende partikler (kjønrøk eller metallpartikler). Under normale forhold, de ledende partiklene danner en bane med lav motstand (0.1-flere ohm)‌.
"Beskyttelsesmekanisme".
Når det oppstår overstrøm, den termiske effekten av strømmen får harpiksen til å smelte og utvide seg, det ledende nettverket bryter, og motstanden øker plutselig til en høy motstandstilstand (opp til megohm-nivået), begrense strømmen til mikroamperenivået‌.
Etter at feilen er løst, de ledende partiklene avkjøles og krymper, koble til på nytt, og gå tilbake til en lav motstandstilstand, uten behov for manuell utskifting‌.
PTC-atferd:
Tilbakestillbare sikringer bruker en polymer positiv temperaturkoeffisient (PPTC) materiale. Dette materialet viser en betydelig økning i motstand når temperaturen stiger.

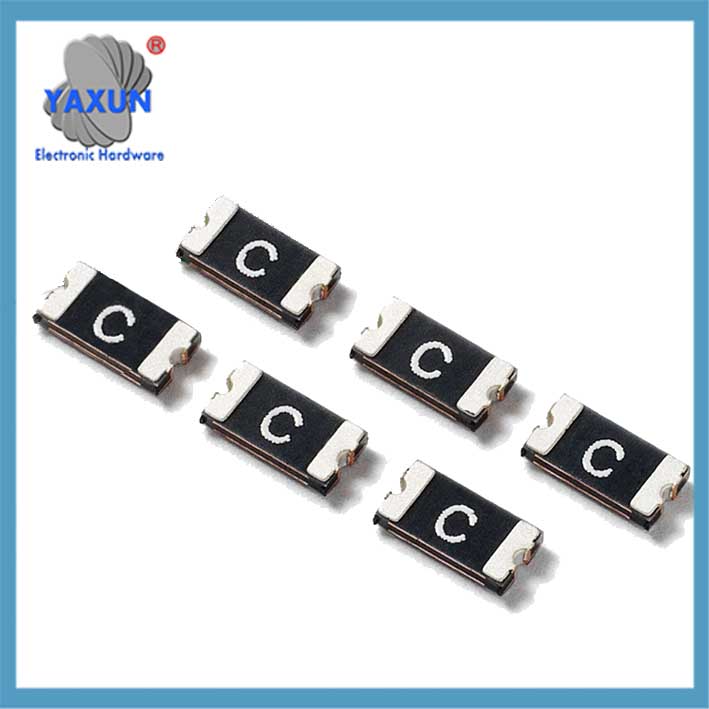

Littelfuse Overflatemontert Resetable Fuse Kina Leverandør

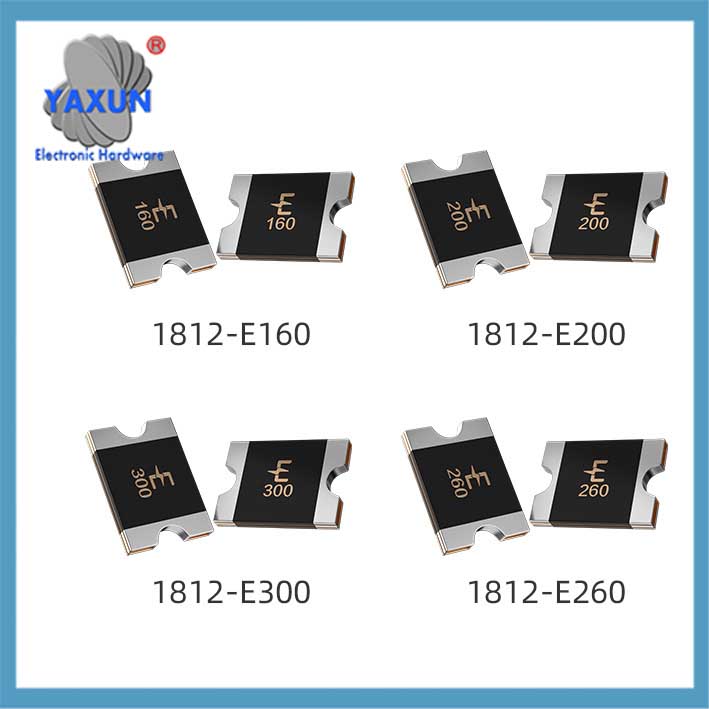

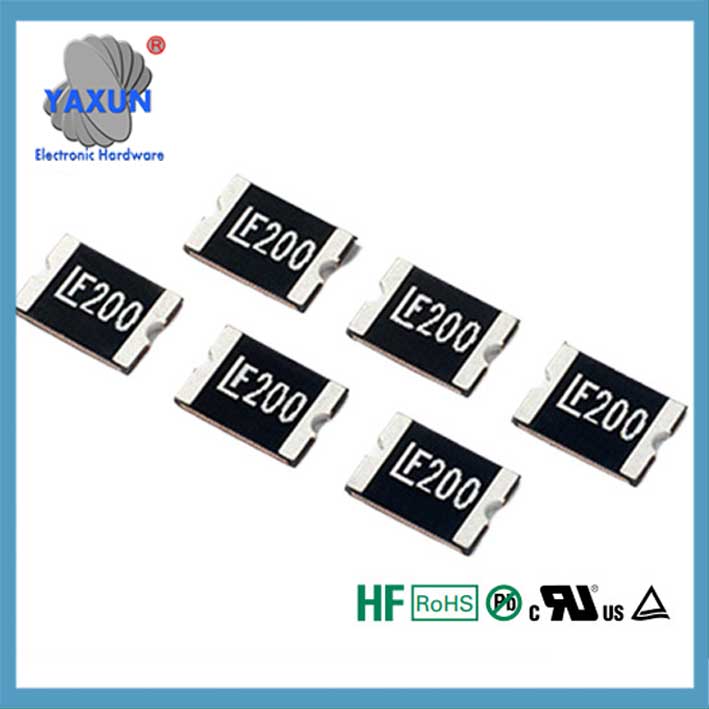

LF 1812 Tilbakestillbar sikring PPTC 1812L SMD Selvgjenoppretting 0,2A 0,5A 500mA 0,75A 1,1A 1,5A 2A 2,6A 3A 6V 8V 13,2V 15V 24V 30V

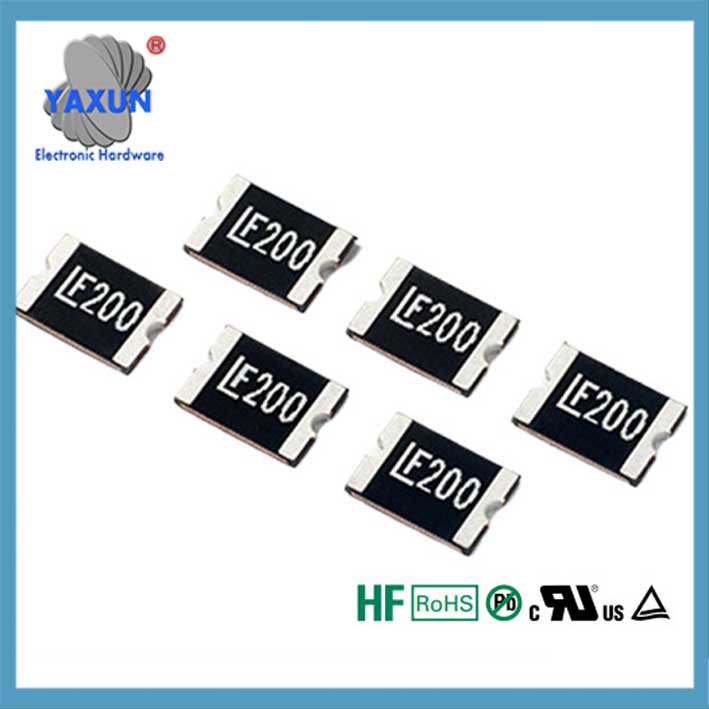

Overstrømsbeskyttelse Overflatemontert PPTC Tilbakestillbar sikring 6V 30V 33V 60V SMD

Overstrømsbeskyttelse:
Når en strøm overstiger sikringens nominelle verdi flyter, PPTC-materialet varmes opp, får motstanden til å øke. Denne økningen i motstand reduserer strømmen, forhindre skade på kretsen.

Automatisk tilbakestilling:
Når feilen er fjernet og sikringen avkjøles, motstanden avtar, slik at normal strømflyt kan gjenopptas.

Nøkkelfunksjoner og fordeler:
Selvtilbakestilling:
Muligheten til å tilbakestille automatisk etter en feilhendelse gjør den til et gjenbrukbart alternativ til tradisjonelle sikringer.

Overstrømsbeskyttelse:
Beskytter kretser mot skade forårsaket av overdreven strøm, kortslutninger, eller overoppheting.

Plassbesparende:
SMD-emballasje muliggjør integrering i kompakte elektroniske enheter.
Bredt spekter av applikasjoner:
Finnes i forskjellige enheter, inkludert datamaskiner, mobiltelefoner, medisinsk utstyr, og bilelektronikk.

Eksempel:
Se for deg en situasjon der en USB-port på en bærbar PC ved et uhell kortsluttes. En tilbakestillbar sikring på USB-strømledningen vil oppdage overstrømmen og øke motstanden, begrense strømmen og forhindre skade på den bærbare datamaskinens strømforsyning og andre komponenter. Når kortslutningen er fjernet, sikringen vil tilbakestilles, og USB-porten ville være klar til bruk igjen.
