Forskjeller mellom hurtigvirkende og saktevirkende sikringer

Kjerneforskjellene mellom hurtigvirkende og saktevirkende sikringer ligger i deres responshastighet og applikasjonsscenarier: hurtigvirkende sikringer går umiddelbart for å beskytte sensitive komponenter, mens saktevirkende sikringer forsinker utblåsningen for å motstå overspenningsstrømmer.

Analyse av hovedforskjellene

Blåseegenskaper og responshastighet.

Hurtigvirkende sikringer:

De har ekstremt raske responstider, blåser innen millisekunder (typisk 0,1ms-5s) når det oppstår overstrøm. De er egnet for å beskytte elektroniske presisjonskomponenter som IC-brikker og halvlederenheter. (UL standard).

De følger Joule-varmeeffekten (Q = I²Rt), ha en enkel sikringsdesign, og bruk metalltråd med smal seksjon for rask varmeledning.

De er følsomme for øyeblikkelige strømmer og tåler ikke overspenningsstrømmer under strøm på/av eller motorstart.

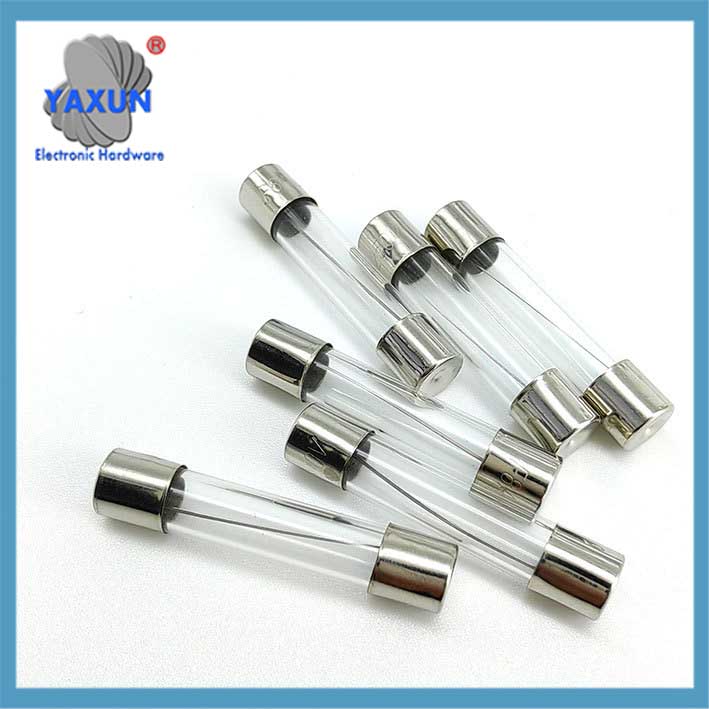

Forskjeller mellom hurtigvirkende og saktevirkende sikringer

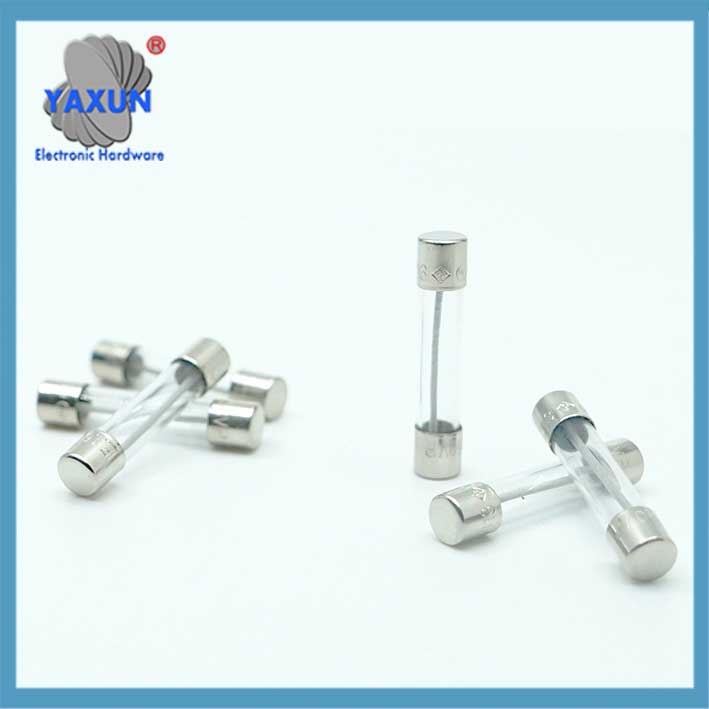

Valg og bruk av hurtiggående og sakteslående sikringer

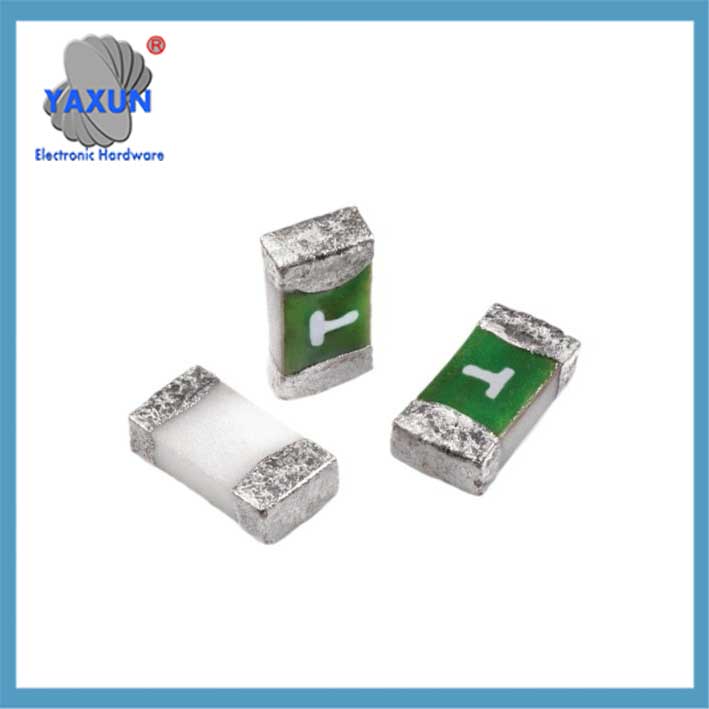

Bruk av hurtigvirkende og saktevirkende brikkesikringer

Saktevirkende sikringer:

De tåler kortvarige overstrømmer (f.eks., 7 ganger merkestrømmen for 0.5-3 sekunder under motorstart). .
Den har en tidsforsinkelsesfunksjon, tar 5 til 10 sekunder å smelte på 2 ganger merkestrømmen, og tåler kortvarige høystrømstøt (slik som motorstartstrømmer opp til 7 ganger merkestrømmen).
Den har en høy smeltevarmeverdi, oppnå forsinket sikringsåpning gjennom varmeabsorpsjon i kvartssand eller spiraldesign.

Hurtige applikasjoner:
Resistive belastningskretser (elektriske varmeapparater, LED-belysning);
Beskyttelse av sensitive halvlederenheter (slik som MOSFET-er og litiumbatteripakker for kortslutningsbeskyttelse);
Resistive belastninger (vannkoker, riskokere);
Beskyttelse av sensitive kretser som litiumbatteripakker og kretskort;
Applikasjoner som krever hurtig avbrudd av kortslutningsstrømmer.

Sakte applikasjoner:
Induktive/kapasitive laster (motorer, bytte strømforsyning);
Applikasjoner som krever overspenningsvern (som magnetiserende overspenningsvern for transformatorer over 100kVA);
Induktive/kapasitive kretser som motorer, strømforsyninger, og invertere;
Utstyr utsatt for oppstartsstrøm (som å bytte strømforsyninger og transformatorer);
Miljømiljøer som krever pulsstrømtoleranse.

Beskyttelsesfunksjonsforskjeller Hurtigslående sikringer: Gir kun kortslutningsbeskyttelse og kan ikke skille mellom overbelastning og transiente pulser. .
Sakteslående sikringer: Gir både overbelastnings- og kortslutningsbeskyttelse, ved å bruke I²t-verdien (integralet av kvadratet av strømmen og tiden) å bestemme energi. .

Nøkkelparametre og valgnøkkelpunkter
‌I-T-kurveforskjeller‌
Raske sikringer har en brattere kurve, med en smeltetid på ≤0,1s ved 2x merkestrømmen; saktegående sikringer har en flatere kurve, med en tåletid på ≥10s ved 2x merkestrømmen.
‌Utvekslingsrisiko
Bytte ut en treg sikring med en hurtig sikring kan føre til at enheten ikke starter; å bytte ut en sikring med en sakte sikring kan øke risikoen for skade på sensitive komponenter.
Kostnad og struktur
Slow-blow sikringer er dyrere på grunn av deres spesielle legeringer eller komplekse strukturer.

‌Utvalgshensyn‌
‌Parameterberegningsprioritet‌:
Kontroller at I²t-verdien til kretsens maksimale overspenning er mindre enn sikringens tåleverdi (for eksempel, en strømforsyning må bestå en 15A/150ms overspenningstest). .
Avbruddskapasiteten må være høyere enn systemets maksimale kortslutningsstrøm (f.eks., for en 35kA kortslutning, velg en avbruddskapasitet på 50kA). .

Vanlige misoppfatninger:
Høye temperaturer kan føre til at merkestrømmen til en saktegående sikring faller forbi 30%. .
Misbruk av en rask sikring i en UPS kan forårsake falsk utløsning (ett tilfelle resulterte i tap på 1.8 million yuan). .
Eksperimenter viser at når et litiumbatteri kortslutter, sannsynligheten for termisk løping forårsaket av en treg sikring er åtte ganger høyere enn for en hurtig sikring.
I invertertesting, misbruk av en treg sikring kan øke modulskaderaten fra 1% til 37%.
