Hva er en bilmotorens vanntemperaturføler?

En bilmotorvannstemperaturføler måler temperaturen på vannet eller en flytende kjølevæske. Disse sensorene brukes i forskjellige applikasjoner, inkludert bilmotorer, vannkjølesystemer, og industrielle prosesser, å overvåke og regulere temperaturen. Ansatt i forskjellige industrielle prosesser for å måle temperaturen på vann eller andre væsker, ofte i forbindelse med dataloggere eller kontrollsystemer.

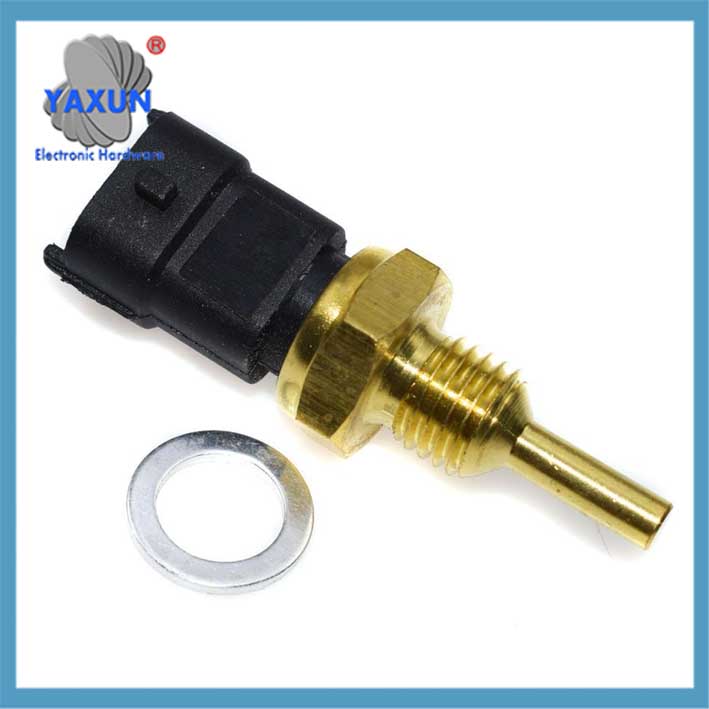

Vanntemperaturføler 1338418 55187822 71741090 1338.C7 Vanntemperaturbryter

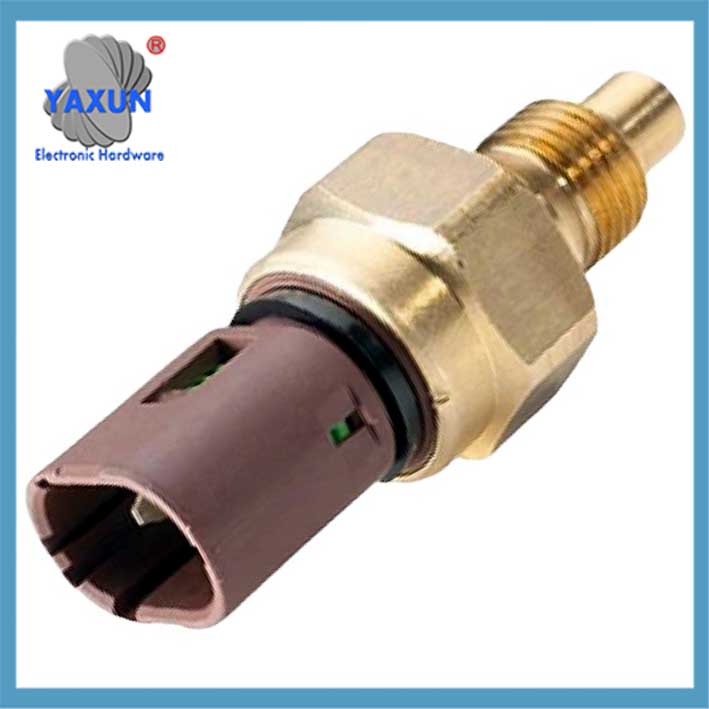

6K2A-12A648-AA Vanntemperatursensorplugg egnet for Ford vannkjølende vifte

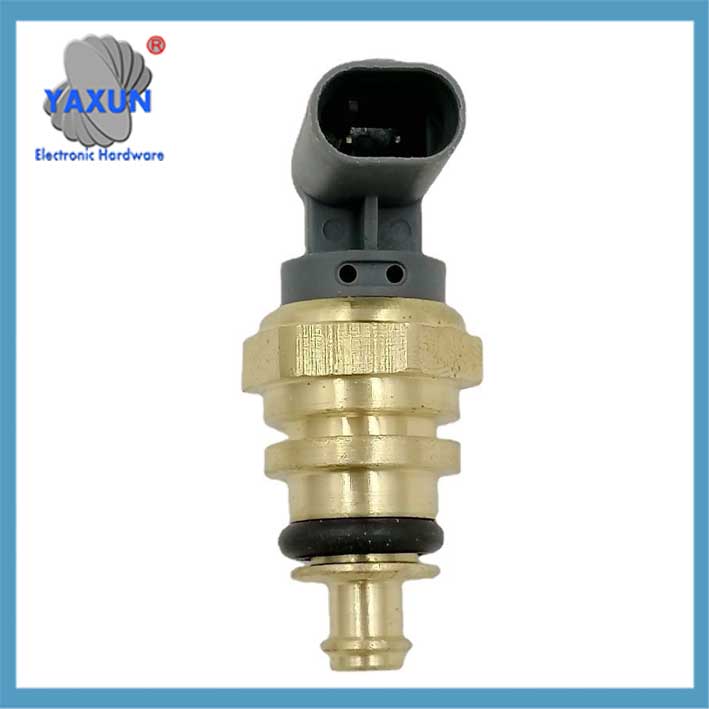

Erstatningssensor for vanntemperatur, 1/4″ PT – Bilracerutstyr

Hovedfunksjonen til vanntemperatursensoren er å overvåke motorens kjølevæsketemperatur. Dens kjernekomponent er en termistor med negativ temperaturkoeffisient (NTC). Motstandsverdien til dette materialet synker eksponentielt når temperaturen stiger, slik som omtrent 2,5 kΩ ved 20 ℃ og omtrent 0,3 kΩ ved 80 ℃. Denne funksjonen lar den konvertere temperaturendringer til elektriske signaler.

Angående installasjonsstedet, de fleste sensorer (65%) er installert på vannkappen til motorens sylinderblokk/sylindertopp. Noen er også i nærheten av sylinderhodetermostaten (22%) eller radiatoruttaket (13%). Denne utformingen skal kontakte kjølevæsken direkte for å sikre nøyaktig temperaturmåling.

Sensorens rolle er kritisk: ved lave temperaturer, ECU vil øke injeksjonsvolumet med 30% for å hjelpe til med kaldstart; ved høye temperaturer, injeksjonsbasismengden vil bli korrigert. Det vil også påvirke tenningssystemet, for eksempel å øke tenningsvinkelen med 8-12° ved -20 ℃ og forsinke den med 4-6° ved 100 ℃ for å forhindre eksplosjon. I tillegg, tomgangskontroll avhenger også av det, og hastigheten økes til 1200-1500rpm ved lave temperaturer.

Når det gjelder feilmanifestasjon, Vanlige problemer inkluderer vanskeligheter med kaldstart, ustabil tomgangshastighet, unormal viftedrift, osv. Det er flere måter å diagnostisere på: bruk et multimeter for å måle strømforsyningsspenningen (vanlig 5V eller 12V), lese datastrømmen (Normal vanntemperatursignal er omtrent 95 ℃), eller mål motstandsverdien etter oppvarming (skal være 1,4-1,9 kΩ ved 30 ℃).

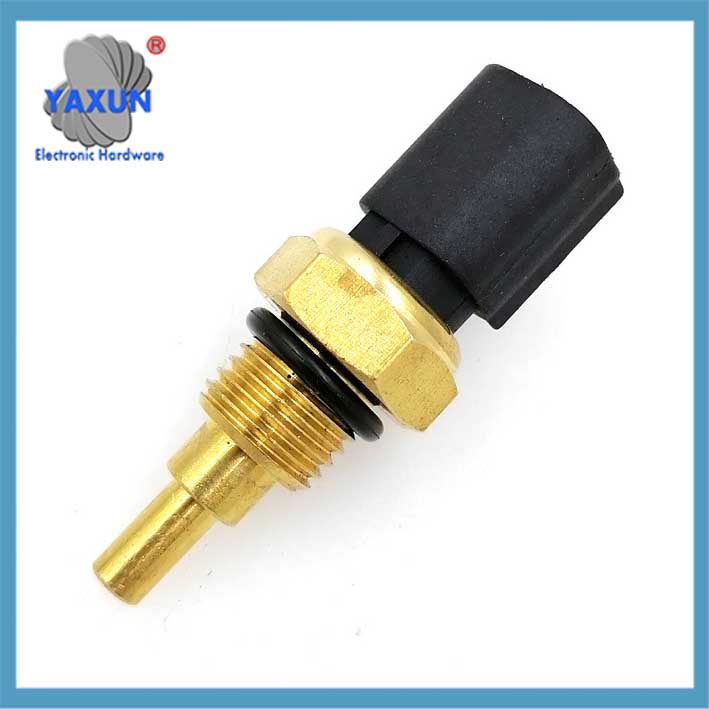

7700810879 Funksjon og bruk av vanntemperatursensor for bil

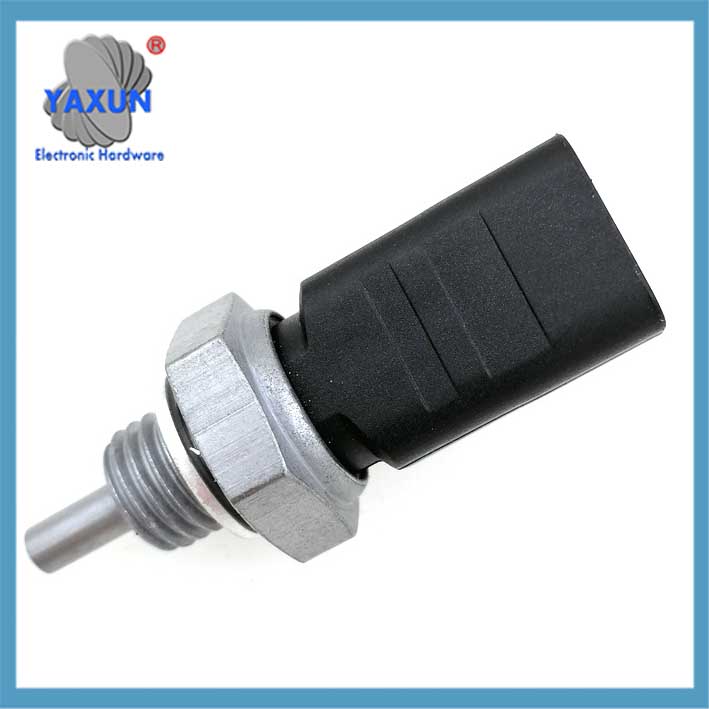

Tilpasset NTC vanntemperatursensor kobbersondemontering

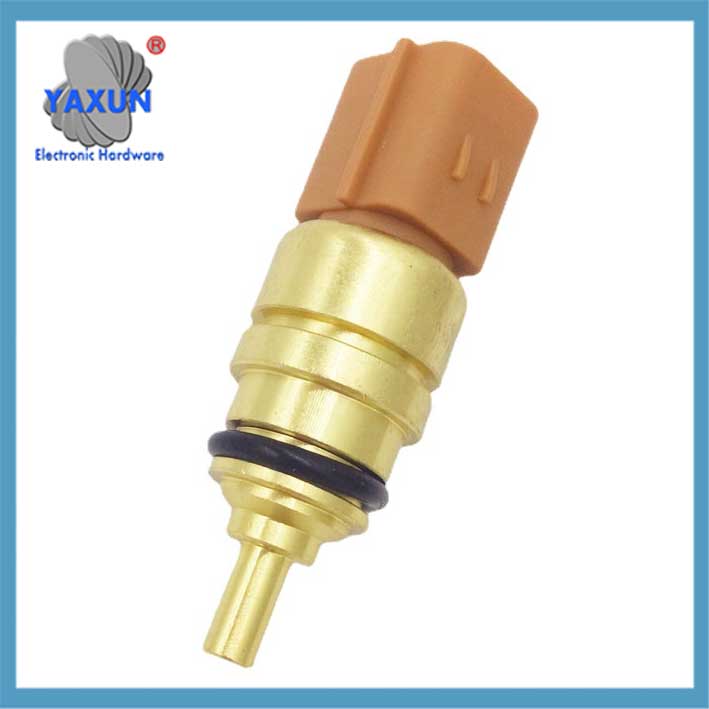

Vanntemperatursender~Kjølevæsketemperatursensor & Pigtail-koblingssele for GM TX3 TS10075 15326386

Bilmotorens vanntemperatursensor er kjerneovervåkingselementet i motorstyringssystemet. Dens funksjon, struktur, arbeidsprinsipp og feilmanifestasjon er som følger:

🔧 ‌1. Struktur og arbeidsprinsipp
Kjerneelement: Vedtar ‌negativ temperaturkoeffisient termistor (NTC), motstandsverdien synker eksponentielt når temperaturen stiger (slik som omtrent 2,5 kΩ ved 20 ℃, og faller til 0,3kΩ ved 80℃).
‌Signalkonvertering‌: Konverter kjølevæsketemperaturendringen til et elektrisk signal (vanligvis 1,3V-3,8V lineær endring) og overføre den til motorens kontrollenhet (ECU).

Installasjonssted:
Motor sylinderblokk/sylindertopp vannkappe (regnskap for 65%);
Kjølevæskeshuntrør eller nær termostaten.

Typer vanntemperatursensorer:
Motorkjølevæsketemperatursensorer (ECTS):
Funnet i kjøretøy, disse sensorene overvåker temperaturen på motorkjølevæsken, gi tilbakemelding til motorkontrollenheten (ECU) for optimal drivstoffinnsprøytning og tenningstidspunkt.
Vannkjølesystemsensorer:
Brukes i tilpassede PC-vannkjølesløyfer eller industrielle kjølesystemer for å overvåke temperaturen på kjølevæsken og sikre riktig varmeavledning.

Eksempler på applikasjoner:
Automotive: Overvåking av motorens kjølevæsketemperatur for å optimalisere motorytelsen og forhindre overoppheting.
Vannkjøling: Opprettholde optimale temperaturer i PC-vannkjølesløyfer for stabil systemytelse.
Industrielle prosesser: Overvåking av temperaturer i produksjonsprosesser, VVS-systemer, og andre applikasjoner som involverer væsker.
Akvakultur: Overvåking av vanntemperatur for optimal fisk- eller plantevekst.
Oseanografi: Måling av vanntemperatur på ulike dyp for forskning og overvåking.

⚙️ ‌2. Kjernefunksjoner
Vanntemperatursensoren gir sanntidstemperaturdata til ECU for dynamisk regulering av motordrift:

Drivstoffkontroll: Lav temperatur (<86℃): Øk injeksjonsmengden (opp til +30% kompensasjon) for å forbedre kaldstartsytelsen;
Høy temperatur: Reduser injeksjonsmengden og optimer luft-drivstoff-forholdet.
‌Tenningsjustering: Øk fremgangsvinkelen for tenningen ved lave temperaturer (8–12° ved -20℃), og forsinkelse ved høye temperaturer (4–6° ved 100℃) for å forhindre eksplosjon.
‌Tomgangs- og varmeavledningskontroll: Øk tomgangshastigheten til 1200–1500 rpm ved lave temperaturer;
Utløs start og stopp av kjøleviften (høyhastighetsdrift ved høye temperaturer).
‌ Instrumentdisplay: Kjør pekeren for vanntemperaturmåleren, 90℃ er den ideelle arbeidstemperaturen.

Nøkkelfunksjoner:
Måleområde: Temperaturområdet sensoren kan måle nøyaktig.
Nøyaktighet: Hvor nært sensorens målinger samsvarer med den faktiske temperaturen.
Responstid: Hastigheten som sensoren reagerer på temperaturendringer.
Varighet: Sensorens evne til å motstå miljøforhold (f.eks., vann, ekstreme temperaturer).
Monteringsstil: Hvordan sensoren er festet til systemet (f.eks., nedsenking, trådtype).

⚠️ ‌III. Feilmanifestasjon og diagnose
(1) Typiske feilsymptomer:
Vanskeligheter med å starte en kald bil, tomgangssvingninger eller unormal økning;
Unormal vanntemperaturmålerindikasjon (ingen bevegelse, falsk høy eller utenfor rekkevidde);
Kjøleviften fortsetter å gå eller starter ikke i det hele tatt;
Økt drivstofforbruk og svak akselerasjon.

(2) Deteksjonsmetode:

IV. Feilstøtmekanisme ‌Signalforvrengning‌: ECU feilvurderer temperaturen (for eksempel å motta et fast signal på -40 ℃ eller 130 ℃), resulterer i feil injeksjons-/tenningsstrategi;
‌Line feil: Åpen krets/kortslutning blokkerer signaloverføring, forårsaker ubalanse i blandingen;
Aldring av komponenter: Termistorkarakteristisk drift eller kjølevæskekorrosjon forårsaker redusert nøyaktighet.

💎 Sammendrag
Vanntemperatursensoren er som “termometer” av motoren. Dens nøyaktighet er direkte relatert til drivstofføkonomi, utslippskontroll og mekanisk levetid. Regelmessig kontroll av motstandsegenskaper og signalstabilitet (spesielt sammenligningen mellom varme og kalde tilstander) kan effektivt forhindre systemiske feil forårsaket av sensorfeil.
