Bryter for beskyttelse mot overoppheting av mikromotor & Overbelastningsbeskytter

Sammenligning av forskjellene mellom bryter for beskyttelse mot overoppheting av mikromotorer & overbelastningsbeskyttelse. Når det kommer til termiske beskyttere for mikromotorer, prisklassen er mellom $0.1 yuan og $0.4 yuan. Modeller inkluderer 5ap, TB02-BB8D, 17er, KSD9700, ST01, S06, etc., som hovedsakelig brukes til soltaksviskermotorer for seter og har tette- og vanntette egenskaper. Parametre for 17AM-modellen: normalt lukket, driftstemperatur 120 grader, maksimal strøm 10A~35A. Automatisk tilbakestillingsfunksjon, egnet for militære, medisinske og andre felt. Her må vi legge vekt på temperaturområdet og gjeldende parametere, samt egenskapene til automatisk tilbakestilling.

Motor TB05, BB8DTB02, ST-22 35 ℃- 160℃ mini termisk beskytter

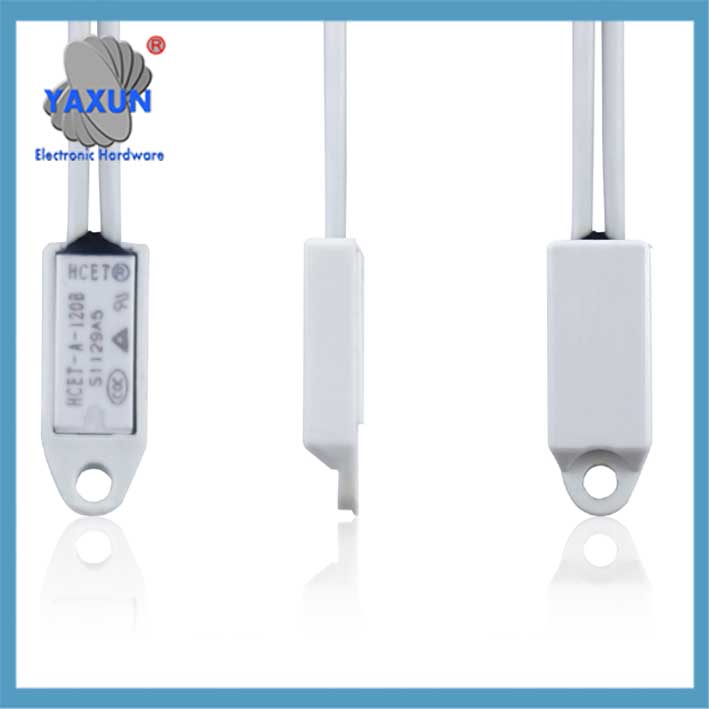

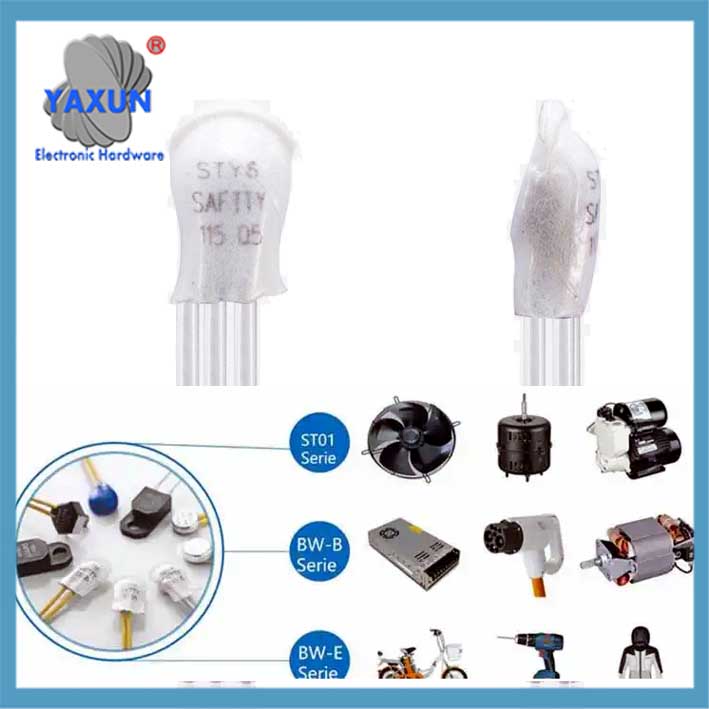

Mikro termisk beskyttelse temperaturkontrollbryter S01, S06, ST-22

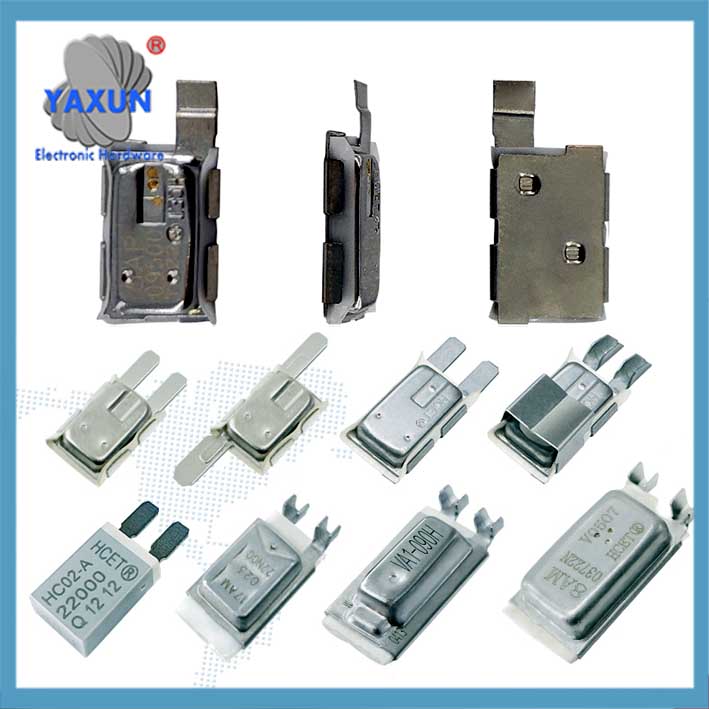

2MP, 6AP, 17AM+PTC, 5AP, 8ER, KSD9700 motor overopphetingsvern bryter

Angående motoroverbelastningsbeskyttere, motorbeskyttere (M-B) bruke mikroprosessorteknologi. Den har flere beskyttelser som overstrøm, fasesvikt, og stall, og reisetiden er justerbar (0.2-30 sekunder), og støtter manuell eller elektrisk tilbakestilling. Parameterinnstillingsmetoden er supplert, for eksempel å sette overstrømsbeskyttelsen til 1.5-2 ganger merkestrømmen og overbelastningen til 1.1-1.3 ganger. Disse innstillingene er svært viktige for praktisk bruk.

Motoroverbelastningsbeskytterens stoppbeskyttelse trer i kraft etter at oppstarten er fullført. Når strømmen overskrider den innstilte verdien, det vil umiddelbart handle. Hurtigbruddbeskyttelsen er for kortslutningsfeil, og er delt inn i to stater: oppstart og drift. Overopphetingstidsbeskyttelsen er basert på varmeakkumuleringsmodellen, kombinerer de termiske effektene av positive og negative sekvensstrømmer. Disse beskyttelsesmekanismene må forklares i punkter for å sikre at brukerne forstår hvordan de skal håndtere ulike feil.

Når det gjelder installasjon og kompatibilitet, det påpekes at beskytteren kan monteres i frontenden av omformeren, men det bør tas hensyn til gjeldende samsvar og jordingskrav (ledningsdiameter ≥3,5 mm², motstand <10Åh). Forskjellen mellom termiske reléer og temperaturreleer er at førstnevnte er basert på den termiske effekten av strøm, og sistnevnte er installert inne i motoren for å måle temperatur. Det er nødvendig å skille her for å unngå forvirring.

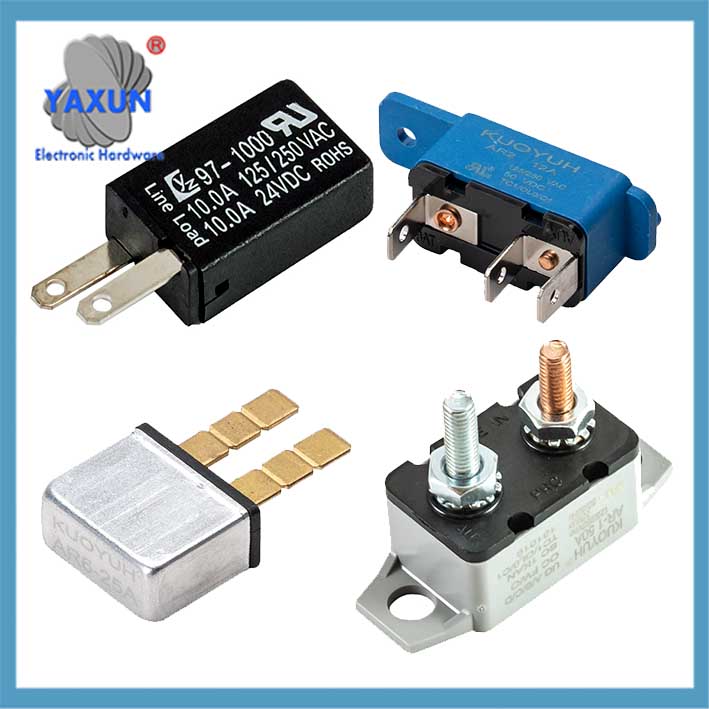

Automotive Motor effektbrytere AR, AR2, 24, 97, 18, 17 Serie

98 Seriehåndbok, Automatisk tilbakestilling av motoroverbelastningsbeskytter

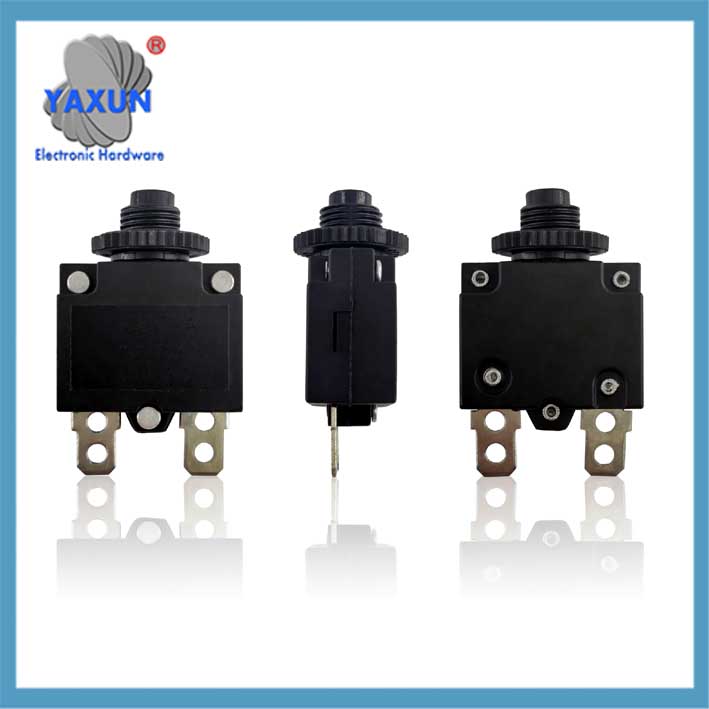

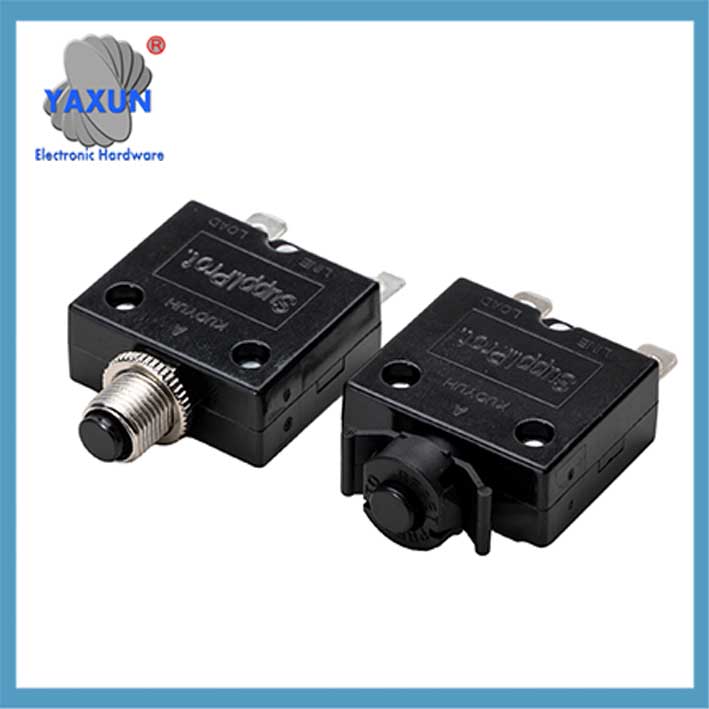

KUOYUH 88 Serie motoroverbelastningsbeskytter

jeg. Overopphetingsvernbryter (temperaturbeskytter)
Arbeidsprinsipp og egenskaper
Bruk av bimetalliske temperaturfølende elementer, når temperaturen når den innstilte terskelen, kontaktene åpnes/lukkes automatisk og bryter kretsen; når temperaturen synker, den tilbakestilles automatisk og fortsetter arbeidet.
Typiske modeller: som 17.00, 17AM+PTCT, TB02-BB8D-serien, driftstemperatur 40℃~160℃, maksimal strøm 10A~60A, merkespenning 250V, normalt lukket design, med vanntett forseglingsfunksjon.
‌Volum og installasjon: Miniatyrisert design (for eksempel flat installasjon), egnet for scener med begrenset plass, direkte innebygd i motorviklingen eller overflaten til varmekomponenten.

‌Kjerneapplikasjonsscenarier‌
Mikromotorer for biler: soltaksmotorer, viskermotorer, setejusteringsmotorer, osv.
Husholdningsapparater: laveffektsenheter som kjølevifter, vannpumpemotorer, og elektroverktøy som må forhindre overoppheting.
I et tenningssystem, den kan slå av motoren for å forhindre skade fra overoppheting.

II. Overbelastningsbeskytter (KUOYUH motorbeskytter)
‌Multifunksjonsbeskyttelsesmekanisme‌
Overbelastningsbeskyttelse: Overvåk strøm og utløs når den overskrider nominell verdi (vanligvis satt til 1.1-1.3 ganger).
Kortslutningsbeskyttelse: Slå av kretsen øyeblikkelig når strømmen stiger unormalt (handlingstid <0.1 sekund).
Stikkbeskyttelse: Hvis strømmen fortsetter å være ≥200 % av nominell verdi etter start, den vil handle umiddelbart.
‌Fasetap/ubalansebeskyttelse‌: Når det er et fasetap eller trefase ubalanse, den vil svare innenfor 3 sekunder.
Overvåker strømmen som flyter gjennom motorkretsen og åpner kretsen når strømmen overskrider en forhåndsbestemt grense.
Mekanisme:
Kan være termisk (ved hjelp av en bimetallstrimmel) eller elektronisk, og reiser etter en viss tidsforsinkelse for å tillate startstøt.
Brukssaker:
Beskytter motorer mot skade på grunn av vedvarende overstrømssituasjoner, for eksempel de forårsaket av et fastkjørt pumpehjul eller belastning med høyt dreiemoment.
Eksempel:
En overbelastningsbeskytter for kjøleskapskompressor vil slå av kompressoren hvis den overopphetes eller hvis den ikke starter.

‌Teknologioppgraderingsfunksjoner‌
Integrert mikroprosessor, støtter sanntids høypresisjonsovervåking av strøm, spenning, temperatur, og viser årsaken til feilen gjennom LED.
Den har begge kommunikasjonsfunksjoner (som RS485-grensesnitt) og støtter ekstern tilbakestilling og dataopplasting.
Kompatibel med 35 mm skinneinstallasjon, kan direkte erstatte tradisjonelle termiske reléer.

III. Valg og installasjonspunkter
‌Parameterinnstillingsprinsippet‌
Overstrømsbeskyttelsesstrøm: satt til 1.5-2 ganger motorens merkestrøm.
Temperaturbeskyttelse: Merkestrømmen er 0.8 ganger motorens merkeverdi.
Stallbeskyttelse: Terskelen er satt til 200% av merkestrømmen, og handlingen er null-forsinkelse.

‌Kompatibilitetshensyn
Ved installasjon av omformerens frontend, omformerens utgangseffekt må samsvare, og merkestrømmen justeres til maksimum for å unngå falsk utløsning.
Krav til jording: Beskytteren og motoren må være pålitelig jordet (ledningsdiameter ≥ 3,5 mm² kobbertråd, jordingsmotstand <10Åh).

IV. Sammenligning av typiske produkter

Tupp: For mikromotorer, integrerte temperaturbrytere (som 17.00) foretrekkes for kompakt beskyttelse; i industrielle scenarier, intelligente beskyttere (slik som ARD2) kreves for å håndtere komplekse feil.
