Функции и апликации на електронски осигурувачи (еосигурувачи)

Излив (наречена и ефуз врска) е електронска компонента што се користи за заштита на коло од прекумерна струја или прегревање. Неговата основна функција е автоматски да дува во ненормални ситуации за да го прекине колото. Следниве се нејзините клучни точки:
Јас. Основен принцип и структура

Принцип на работа

Кога струјата ненормално се зголемува, проводникот се загрева поради отпор (следејќи ја формулата Q=I2RTQ=I2RT), а кога ќе ја достигне точката на топење на стопениот материјал, автоматски се топи, со што се прекинува колото.

Основна структура

Материјал за топење: Легура на олово-антимон (ниска точка на топење, висока отпорност) се користеше во раните денови, и сребро, бакар или специјални легури најмногу се користат во модерното време.

Формулар за пакување: Вклучувајќи стаклена цевка (како 5×20mm, 6× 32 мм, 3.6× 10 мм), керамички тубуларен, лист (за автомобили), SMD тип на лепенка, итн.

Заштита од прекумерна струја:
Е-осигурувачите го прекинуваат протокот на струја кога ќе го надмине однапред определениот праг, спречување на оштетување на чувствителните електронски компоненти.

Заштита од краток спој:
Тие брзо откриваат и прекинуваат кратки споеви, кои се патеки со низок отпор што предизвикуваат прекумерен проток на струја.

Заштита од преоптоварување:
Заштита на е-осигурувачите од продолжено прекумерно струење, како што се оние предизвикани од неусогласено оптоварување.

Откривање и изолација на дефекти:
Тие можат да бидат дизајнирани да откриваат и изолираат различни услови на дефект, вклучувајќи ги и струите на налетот, пренапон, обратна струја, и обратен поларитет.

Саморесетирање:
Многу еосигурувачи може да се ресетираат електронски, овозможувајќи им да се вратат во нормална работа откако ќе се отстрани состојбата на дефектот, елиминирање на потребата за физичка замена.

Прилагодлива брзина на удар:
Некои е-осигурувачи нудат прилагодливи стапки на удар, овозможувајќи контрола над брзината со која струјата расте, што може да биде корисно за спречување на оштетување од приливни струи.

Стаклен осигурувач 5×20 единечна 250/125V брз и бавен прекин 32mA-20A

Вграден осигурувач 5×20 мм и 1 X 1-4 Инчен брз брз стаклен осигурувач

5×20 мм 3 А 3 засилувач 125 Волт 0,2×0.78 Инчни F3AL125V брзо дувачко стакло осигурувачи

III. Сценарија за класификација и примена

Тип	Карактеристики	Типични апликации
Тип на брз удар	Екстремно брз одговор (<0.001 секунди), се користи во чувствителни кола	Полупроводничка опрема, прецизни електронски производи
Тип со бавно дување	Овозможува краткорочно преоптоварување (0.01-0,1 секунди за дување), отпорност на пренапонска струја	Коло за стартување на моторот, адаптер за напојување
Температурен осигурувач	Индуктивно прегревање, еднократна употреба	Апарати за греење како што се фен за коса и шпорети за ориз
Високонапонски осигурувач	Вклучува компоненти за монтирање (како што се стегачки пружини) за да се поедностави поврзувањето на цевките	Високонапонски електроенергетски систем

Примени на електронски осигурувачи:
Автомобилска електроника:
е-осигурувачите се користат во различни автомобилски системи, вклучувајќи ги и контролните единици на моторот, инфозабавни системи, и безбедносни системи.

Индустриска автоматизација:
Тие се користат во програмабилни логички контролери (Саладин), системи за контрола на моторот, и друга опрема за индустриска автоматизација.

Електроника за широка потрошувачка:
е-осигурувачите се наоѓаат во паметните телефони, лаптопи, таблети, и други преносливи уреди.

Центри за податоци:
Тие се користат во единиците за дистрибуција на енергија и серверските лавици за заштита на критичната инфраструктура.

Системи за топла размена:
Е-осигурувачите обезбедуваат заштита во системи каде што може да се додадат или отстранат компоненти додека системот работи.

Системи за управување со батерии:
Тие се користат во кола за полнење и празнење батерии за да се спречат условите за прекумерна струја и пренапон.

Дистрибуција на енергија:
е-осигурувачите се користат во дистрибутивни единици и напојувања за заштита од прекумерни струи и кратки споеви.

Општа заштита на кола:
е-осигурувачите може да се користат во кое било електронско коло каде што е потребна заштита од прекумерна струја.

6×30, 6.3×32 стаклена осигурувачка цевка брзо и бавно прекинува 250V/125V 250mA-20A

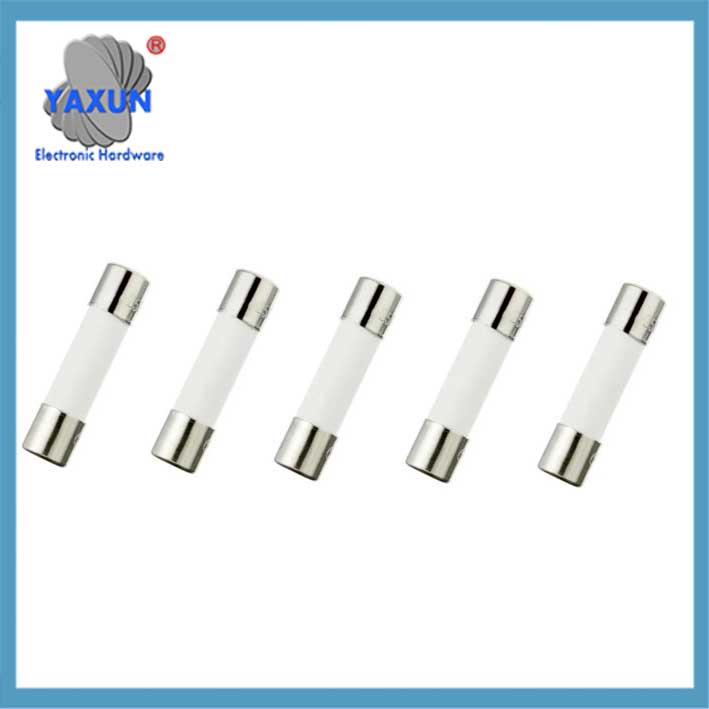

5×20 керамички eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Керамички осигурувач за брзо дување 630 mA (0.63А) 250V, 5x20 mm (3/16 инч x 3/4 инчи)

III. Клучни спецификации за користење
Забранета замена на материјали
Бакарна жица или железна жица не може да се користи како замена (низок отпор, висока точка на топење), што може да предизвика несреќа поради неиздувување навреме.
Фактори на селекција
Номинална струја: Треба да биде малку повисока од максималната работна струја на колото (како што е 6А осигурувач за 5А коло).
Кршечки капацитет: Таа мора да биде поголема од максималната струја на куса врска на колото (како што е краток спој 100А, Капацитет на кршење ≥100A).
Амбиентална температура: За опкружување со висока температура е потребно детерирање.

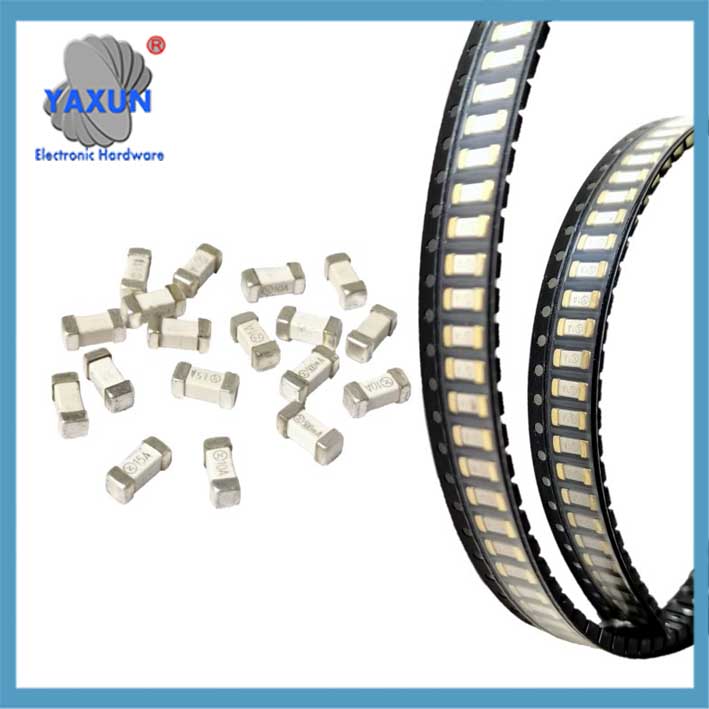

Брзо-бавно, брза пауза 6125 чип осигурувач 20А, 30А, 40А, за заштита на колото на батерискиот пакет со нова енергија

Микро отпорник Тип Pico Минијатурен кертриџ осигурувач 250v со аксијален олово Зелено брзо дејство Брзо удар

6×30 6.35×32 висок напон керамички осигурувачи цевка 200mA-50A 500V/600V/750/1000V

IV. Технолошки напредок
Автоматско откривање: Како компоненти за пренос на материјал + уред за откривање на машински вид, да се подобри ефикасноста на производството и сортирањето осигурувачи.
Структурна оптимизација: Високонапонските осигурувачи прифаќаат дизајн на пружина за стегање за да го поедностават процесот на инсталација.

Забелешка: Откако ќе се разгори осигурувачот, треба да се замени со нов производ со иста спецификација. За модели на стаклени цевки, статусот на осигурувачот може визуелно да се набљудува за да се утврди дали е неважечки.
