Функции и апликации на осигурувачи за чипс за ресетирање

Осигурувачи за чип што се ресетираат (PPTC) се компоненти за заштита од прекуструјна врз основа на карактеристиките на позитивниот температурен коефициент на полимерите. Тие имаат функција за автоматско ресетирање и широко се користат во заштитата на кола на електронската опрема. Следниве се нејзините основни точки:
1. Структура и принцип на работа
Состав на материјал
Составен е од специјално обработени полимерни смоли (како што се PE полимерите) и спроводливи честички (саѓи или метални честички). Во нормални услови, проводните честички формираат патека со низок отпор (0.1-неколку оми). Заштитен механизам
Кога ќе се појави прекумерна струја, термичкиот ефект на струјата предизвикува топење и проширување на смолата, проводната мрежа да се скрши, а отпорот наеднаш се зголемува до состојба на висок отпор (до мегоми), ограничување на струјата на микроампери. Откако ќе се реши дефектот, проводните честички се ладат и се собираат, повторно поврзете се, и вратете ја состојбата со низок отпор без рачна замена‌. ,

PPTC осигурувач за ресетирање AEM компоненти Кина добавувач

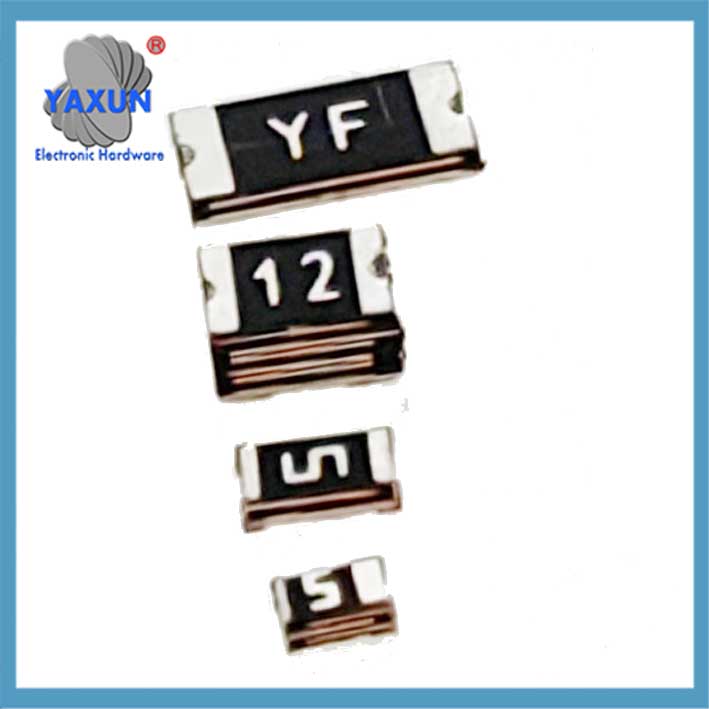

Функција и примена на осигурувач за ресетирање на CHIP SMD

Кинески добавувач на осигурувачи за ресетирање на чип SMD

Заштита од прекумерна струја:
Осигурувачите што може да се ресетираат го ограничуваат прекумерниот проток на струја во колото, спречување на оштетување на чувствителните компоненти при кратки споеви или услови на преоптоварување.

Заштита од прекумерна температура:
Тие исто така можат да почувствуваат и да реагираат на прекумерни температури, сопнување во состојба со висока отпорност за да се спречи прегревање и потенцијално оштетување.

Саморесетирање:
За разлика од традиционалните осигурувачи, осигурувачите што може да се ресетираат автоматски се враќаат во нивната состојба со низок отпор штом ќе се отстрани состојбата на дефект и температурата или струјата падне под точката на активирање.

2. Клучни параметри и карактеристики

Параметри	Опис
Држена струја	Максимална струја за одржување на недејствување (на пр. 0.05-3А за 0805 пакет),
Тековна акција	Минимална струја на стабилна состојба за активирање на заштитата (Обично 2 пати поголема од струјата на задржување),
Издржат напон	Типична вредност 16-60V, вредноста на отпорниот напон ќе се намали при висока температура
Време на одговор	Преоптоварувањето може да се активира за милисекунди, што е поврзано со тековното повеќекратно преоптоварување

3. Типични сценарија за апликација
Електроника за широка потрошувачка:
Широко се користи во паметни телефони, лаптопи, телевизори, и други електронски уреди за заштита од прекумерни струи и проблеми со прекумерна температура.
Напојувања:
Обезбедете сигурна заштита за напојување во различни уреди и системи, спречување на оштетување од кратки споеви или прекумерно испуштање струја.
Автомобилска електроника:
Се користи во автомобили за заштита на електрониката на контролната табла, контролни модули, и системи за забава од прекумерни струи.
Телекомуникации:
Ги штити рутерите, прекинувачи, и други комуникациски уреди од оштетувања предизвикани од прекумерни струи, обезбедување на непречено поврзување.
Индустриски контролни системи:
Заштитете ги електронските контролни панели, Саладин (Програмабилни логички контролери), и други критични компоненти во индустриски услови.
Воздухопловна и нуклеарни апликации:
Обезбедете сигурна заштита во средини каде што замената на осигурувачите е тешка или непрактична.
Медицински помагала:
Може да се најде во некои медицински помагала, обезбедување на безбедност и доверливост на критична медицинска опрема.
Аудио системи:
Ги штити звучниците, особено високотонците, од оштетување поради прекумерно возење.

P075 Осигурувачи 0,75A 13,2V Чип со брзо дејство SMD 1812 Осигурувачи за касети Осигурувач што може да се ресетира

Осигурувач за самообновување SMD 1206 nSMD025 250MA 16V

1.1Чип SMD со брзо дејство од 8V 1812 Осигурувачи за касети Осигурувач што може да се ресетира

4. Размислувања за избор
Тековно совпаѓање: Струјата за одржување треба да биде 1.25 пати повисока од максималната работна струја на колото;
Избор на пакет: Изберете 0402/0603 и други големини според просторот на ПХБ, и 1812/2920 пакувањето е потребно за сценарија со висока струја;
Приспособливост кон животната средина: Тековната употреба треба да се намали во средини со висока температура за да се избегне лажно активирање.

5. Трендови за развој на технологијата
Оптимизација на материјалот: Новите нано-композитни материјали ја подобруваат брзината на одговорот и отпорноста на притисок.
Структурни иновации: На пример, YAXUN Електроника’ прилагодливите компоненти на лепенката се погодни за различни распореди на кола.

Ако ви треба стандард за тестирање, може да се повикате на околината на 25°C за да ја потврдите струјата за одржување (нема акција за 15 минути) и акциона струја (активираат внатре 5 минути) и други индикатори.

Предности во однос на традиционалните осигурувачи:
Саморесетирање:
Ја елиминира потребата за рачна замена на осигурувачите, намалување на застојот и трошоците за одржување.
Компактна големина:
Осигурувачите што може да се ресетираат често се помали од традиционалните осигурувачи, што го прави полесно да се интегрираат во компактни електронски уреди.
Подолг животен век:
Способен да издржи бројни прекумерни настани, што доведува до подолг севкупен животен век во споредба со традиционалните осигурувачи.
Без лак:
Осигурувачите што може да се ресетираат не создаваат искри или лак за време на дефект, подобрување на безбедноста.
