Функција и примена на сензор за температура на испарувачот на климатизерот

Проблемот на сензорот за температура на испарувачот на климатизерот, овој пат фокусирајќи се на малите компоненти на системот за климатизација, всушност може да наиде на ненормално ладење.

Сензорот за температура на испарувачот на климатизерот вклучува принципи, манифестации на грешка, случаи за одржување, итн. Неопходно е да се фокусираме на интегрирање на овие информации: основната функција на сензорот за температура на испарувачот е да спречи заштита од мраз (исклучете го компресорот кога е блиску до 0℃) и одржување на стабилноста на ладење. Локацијата за инсталација обично е на површината на перките на испарувачот или блиските цевки. Неуспесите може да предизвикаат клима уредот да “ладење на издувните гасови” – топло и ладно, или дури и мраз на испарувачот што го блокира излезот на воздухот.

Обрнете посебно внимание на неколку технички детали: повеќето сензори се NTC термистори (високиот отпор е околу 10kΩ при ниски температури), а по неуспехот може да дојде до повлекување на отпорот (како што се зголемува отпорот, предизвикувајќи предвремено запирање на компресорот). Трошоците за поправка варираат многу. Склопот за замена на продавница за 4S може да чини илјадници јуани, додека самиот купен сензор е само неколку десетици јуани.

Корисниците може да бидат повеќе загрижени за проценката на грешките и решенијата. Неопходно е да се истакнат типичните карактеристики на дефектот: на пример, волуменот на воздухот нагло опаѓа после 10 минути на ладење (знак на замрзнување на испарувачот), или ќе се појави залак студен ветер кога температурата е поставена на 26℃ (неуспех на контролата на температурата). Решението треба да прави разлика помеѓу професионалните поправки и обработката DIY, со посебен акцент на безбедно работење – некои модели бараат расклопување на контролната табла, а непрофесионалците лесно можат да го оштетат воздушниот канал.

Следното е системска анализа на сензорот за температура на испарувачот на климатизерот, интегрирање на основни функции, карактеристики на дефекти и решенија за одржување:
Јас. Основни функции и технички принципи

Тип на дефект	Специфични манифестации	Ланец на ризик
Лебдат на отпорот	Често палење и стопирање на клима уредот (интервал < 2 минути)	Прекумерно абење на компресорот, потрошувачката на гориво се зголеми за 30%
Целосен неуспех	Испарувачот замрзнува и нема ветер на излезот за воздух (леден слој > 3мм)	Изгорува моторот на вентилаторот, трошоците за поправка надминуваат 800 јуани
Искривување на сигналот	Поставете 26℃ флуктуација на температурата на излезот до ±5℃ (како што се смрзнатини/гушење)	Станарите се чувствуваат непријатно, замор од возење на долги релации

Контрола против мраз
Следење во реално време на температурата на површината на испарувачот (работен опсег ‌-30℃~120℃‌), кога температурата е блиску до 0℃, колото на компресорот веднаш се прекинува за да се спречи замрзнување на испарувачот и блокирање на воздушниот канал; компресорот автоматски се рестартира откако температурата ќе се зголеми на 3-4℃, за да се обезбеди континуитет на ладење.

Оптимизација на енергетска ефикасност
Со динамичко прилагодување на циклусот старт-стоп на компресорот, потрошувачката на енергија во мирување е намалена, а ефикасноста на ладењето може да се зголеми за 25-30% за време на нормална работа.
Технологија на сензори
Мејнстримот го усвојува термисторот NTC (отпорот е околу 10kΩ‌ на 20℃). Колку е помала температурата, толку е поголем отпорот. Сигналот се пренесува до контролната единица за климатизација (ACU) за да се постигне контрола во затворена јамка.

Сензор за температура на испарувачот на климатизерот

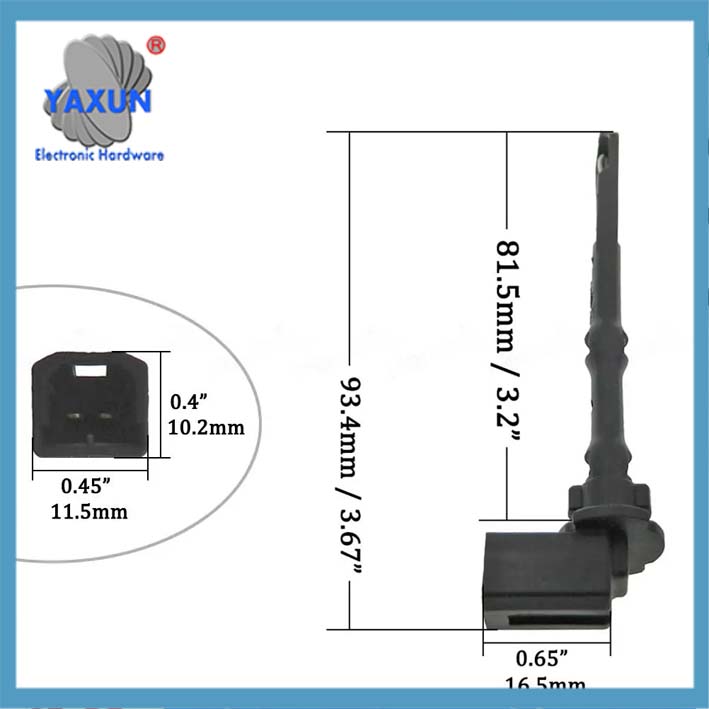

Термисторски прекинувач за температура на испарувачот на клима уредот за автомобил 97143-C5000

6445Сензор за температура на испарувачот за климатизација XL погоден за Peugeot 508, Рено N100468

II. Симптоми на дефект и последици од неуспехот
Случај: Поради дефект на сензорот, испарувачот на моделот Hongguang S бил замрзнат и капел при возење со голема брзина. Трошоците за замена на сензорот беа само 20 јуани (оригинални делови), избегнување на трошоците за замена на склопот.

III. Локација за инсталација и точки за одржување
Скриена локација
Се наоѓа на површината на перката на испарувачот во внатрешноста на централната конзола (види шематски дијаграм). Кутијата за ракавици и капакот треба да се отстранат за пристап. Некои модели треба да ја отстранат еластичната брава.
Дијаграм за инсталација
Метод на откривање
Тест на отпорност: Стандарден отпор на 25℃ 5-15kΩ‌ (измерено отстапување>20% бара замена).
Дијагноза на напон: Исклучете го приклучокот за да го измерите напонот на терминалот на ACU (обично 5V), и проверете го краток спој на колото ако е ненормален.

IV. План за одржување и технолошка еволуција
Ефтина замена
Замена за сам: Онлајн купување на моделот на адаптерот (како што е Peugeot 307 бара ЦТС-08модел), целиот процес трае околу 30 минути.
4С одржување на продавницата: вклучувајќи ги и трошоците за работна сила од околу $200.
Технологија од нова генерација
Биметалличен сензор: Директна механичка контрола на температурата користејќи ја разликата во коефициентите на експанзија на металот, силни анти-електромагнетни пречки.
Непотребен дизајн: Моделите од високата класа додаваат помошни сензори, и автоматски се префрлаат на резервни сигнали кога главниот сензор не успее.

V. Препораки за превентивно одржување
Редовно чистење: Чистете ги перките на испарувачот секој 2 години за да се спречи нечистотијата да го обвиткува сензорот и да предизвика одложување на мерењето на температурата.
Замена на филтер: Блокирањето на филтерот за климатизација ќе го зголеми ризикот од замрзнување на испарувачот, и се препорачува да се замени секој 10,000 километри.

Трендот на индустријата: Во 2025, новиот фотоелектричен сензор ќе влезе во фаза на тестирање, а брзината на одговор ќе се зголеми на 0.1 секунди (5 пати побрзо од NTC).
