Kas ir pārkaršanas aizsardzības ierīce?

Pārkaršanas aizsargs ir automātiska vadības ierīce, kas nodrošina aprīkojuma drošības aizsardzību, izmantojot temperatūras kontroli. Tās galvenā funkcija ir atslēgt ķēdi vai iedarbināt aizsardzības mehānismu, kad temperatūra pārsniedz iestatīto slieksni, lai novērstu iekārtas darbības traucējumus vai aizdegšanos pārkaršanas dēļ.. Tālāk ir sniegta tā tehniskā informācija un lietojuma analīze:

Motora pārkaršanas aizsardzības ierīces darbība un pielietojums

Automobiļu motora pārkaršanas aizsardzības ierīces pielietojuma korpuss

Termiskā aizsarga ierīce, kas uzklāta akumulatoram

1. Pamatprincips un veids
Bimetāla sloksnes struktūra: Izmantojot divas metāla kompozītmateriālu loksnes ar dažādiem termiskās izplešanās koeficientiem, deformācija izraisa kontakta darbību, kad temperatūra paaugstinās (parasti atvērts/parasti slēgts tips).
Pašatkopšanās un neatjaunošanās veids:
Pašatveseļošanās veids: automātiski atiestatīts pēc temperatūras pazemināšanās (piemēram, ledusskapji, veļas mazgājamās mašīnas);
Ne-pašatveseļošanās veids: ir nepieciešama manuāla atiestatīšana (piemēram, degvielas motori, rūpnieciskās iekārtas).
Termistora savienojums: Dažos modeļos ir apvienoti termistori vai vienas mikroshēmas mikrodatori, lai panāktu precīzu temperatūras kontroli.

Kā tas darbojas:
Sensori:
Pārkaršanas aizsardzības ierīces parasti izmanto temperatūras sensorus (piemēram, termistori vai bimetāla sloksnes) lai uzraudzītu temperatūru noteiktā apgabalā.
Slieksnis:
Kad temperatūra pārsniedz iepriekš iestatīto slieksni, sensors iedarbina signālu.
Darbība:
Pēc tam šis signāls aktivizē ķēdes pārtraucēju, relejs, vai cits mehānisms, kas atvieno strāvas padevi vai samazina ierīces jaudu.

2. Galvenie parametri un izvēle
‌Temperatūras diapazons‌: Kopējās darbības temperatūra 40-180 ℃ (piemēram, KSD9700 sērijas pielaide ± 3/5 ℃);
Strāva/spriegums: Tipiskās specifikācijas AC250V/5A, augstsprieguma modeļi var sasniegt AC1800V;
Strukturālā forma:
Plastmasas apvalks (PBT materiāls, viegls);
Metāla/keramikas apvalks (izturīgs pret augstu temperatūru, izolācija).

Siltuma aizsargierīce apsildes spilventiņam

Termiskās aizsardzības ierīce medicīniskai ārstēšanai

Termiskā aizsargierīce tūlītējai ūdens sildītājam

3. Tipiski lietojumprogrammu scenāriji

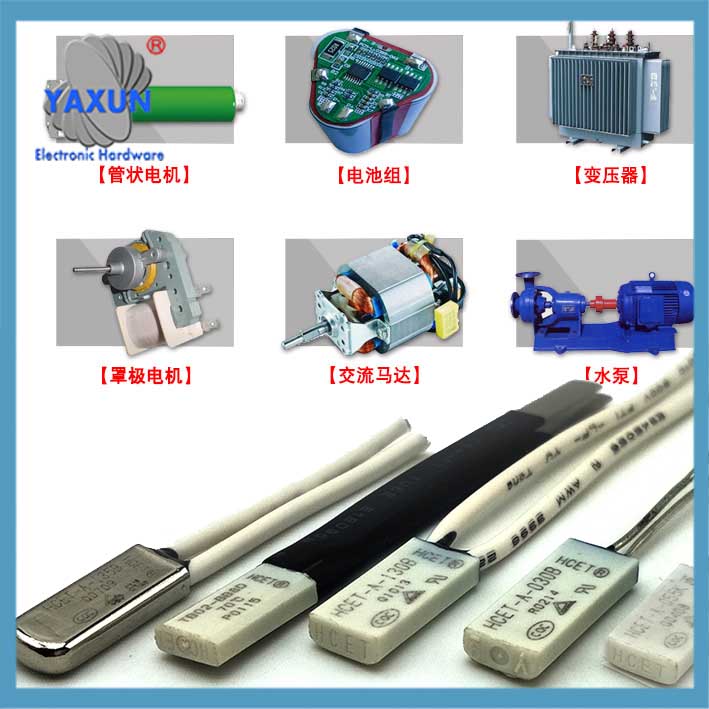

Sadzīves tehnika: gaisa kondicionieru motori, veļas mazgājamās mašīnas, utc, lai novērstu motora tinumu pārkaršanu‌; Rūpnieciskās iekārtas: zemūdens sūkņa statora spoles temperatūras kontrole (piemēram, GB-220V aizsargs); Elektroniskās shēmas: procesora siltuma izkliedes aizsardzība, lai izvairītos no augstas temperatūras uzbrukuma ievainojamībām‌. Pārkaršanas aizsardzības ierīču piemēri:

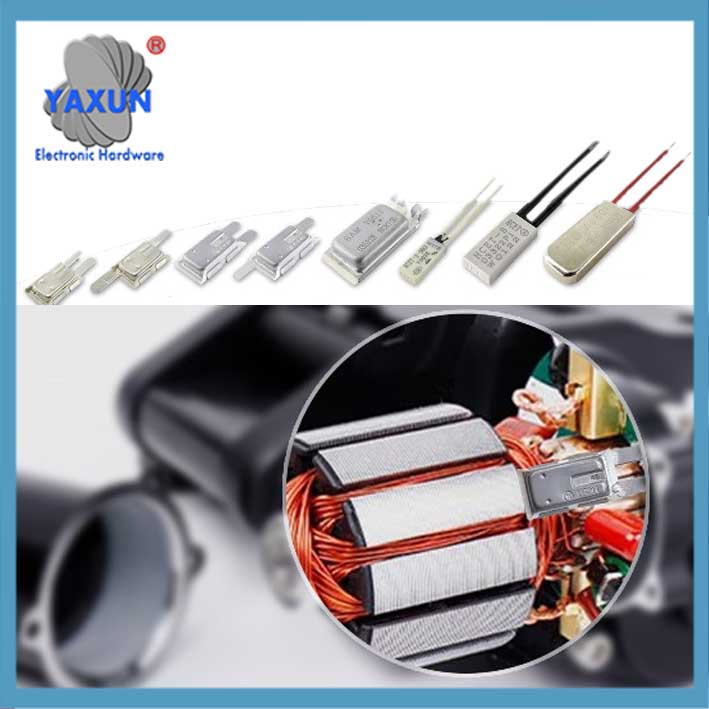

Termiskie aizsargi motoros:
Šīs ierīces ir iestrādātas elektromotoros, lai novērstu pārkaršanu, kas var izraisīt motora atteici vai aizdegšanos.
Automobiļu salona aizsardzība pret pārkaršanu:
Daži transportlīdzekļi, kā Tesla, ir salona pārkaršanas aizsardzības funkcija, kas automātiski aktivizē gaisa kondicionētāju, lai novērstu salona bīstamu sakaršanu stāvēšanas laikā.

4. PTC termostori elektronikā:
Tos izmanto dažādos lietojumos, lai aizsargātu ķēdes no pārkaršanas, ievērojami palielinot to pretestību, kad tiek pārsniegta noteikta temperatūra.
Temperatūras ierobežotāji apkures sistēmās:
Šīs ierīces, kā tas, kas aprakstīts Heatsystems rakstā, tiek izmantoti, lai novērstu sildelementu pārāk karstumu, kas var sabojāt sildelementu vai apkārtējos materiālus.
Pārkaršanas aizsardzības nozīme:
Drošība: Ugunsgrēku novēršana, aprīkojuma bojājumi, un iespējamas traumas no pārkaršanas.
Uzticamība: Ierīču un sistēmu ilgmūžības un pareizas darbības nodrošināšana.
Efektivitāte: Dažos gadījumos, tāpat kā transportlīdzekļos, aizsardzība pret pārkaršanu var palīdzēt optimizēt enerģijas patēriņu.

5. Biežākās problēmas un piesardzības pasākumi
Uzstādīšanas prasības: Jābūt tuvu vadāmā aprīkojuma virsmai, lai izvairītos no korpusa deformācijas, kas ietekmē veiktspēju‌;
Nepareizas darbības risks: Lodmetāla novecošanās vai mehāniski bojājumi var izraisīt aizsardzības bojājumu;
Atšķirība no pārslodzes aizsardzības: Aizsardzība pret pārkaršanu ir balstīta uz temperatūras slieksni, kamēr pārslodzes aizsardzība reaģē uz strāvas novirzēm‌.

6. Tehnoloģiju attīstības tendences
Integrēts dizains: Piemēram, lēciena tipa bimetāla aizsargs, kas apvienots ar pārslodzes/pārkaršanas dubultfunkcijām‌;
Augsts uzticamības uzlabojums: Keramikas iepakojums un prettraucējumu shēmas uzlabo pielāgošanos rūpnieciskai videi‌.
