Tālāk ir sniegta bimetāla KSD301 galvenā atšķirība un izvēles rokasgrāmata, KSD9700 parasti ir slēgts (NC) un parasti atvērts (NĒ) temperatūras slēdži, un visaptverošs tehnisko specifikāciju un lietojuma scenāriju salīdzinājums:
Es. Darbības princips un stāvokļa definīcija
| Raksturlielumi | Parasti slēgts (NC) | Parasti atvērts (NĒ) |
| Sākotnējais stāvoklis | Kontakti aizvērti normālā temperatūrā (pievienota ķēde) | Kontakti atvienoti normālā temperatūrā (ķēde atvienota) |
| Aktivizēšanas darbība | Temperatūra ≥ iestatītā vērtība → kontakti atvienoti (ķēde atvienota) | Temperatūra ≥ iestatītā vērtība → kontakti aizvērti (pievienota ķēde) |
| Atiestatīšanas mehānisms | Temperatūra pazeminās līdz atiestatīšanas vērtībai → kontakti automātiski aizvērti | Temperatūra pazeminās līdz atiestatīšanas vērtībai → kontakti tiek automātiski atvienoti |
| Simboli | NC (parasti slēgts) | NĒ (parasti atvērts) |
Lietojumprogrammas galvenā loģika:
NC tips: “augstas temperatūras izslēgšana” (piemēram, lai novērstu motora pārkaršanu un aizdegšanos);
NAV tipa: “augstas temperatūras barošana” (piemēram, dzesēšanas ventilatora iedarbināšana ir pārāk augsta).
 Parasti aizvērti un normāli atvērti temperatūras slēdži |

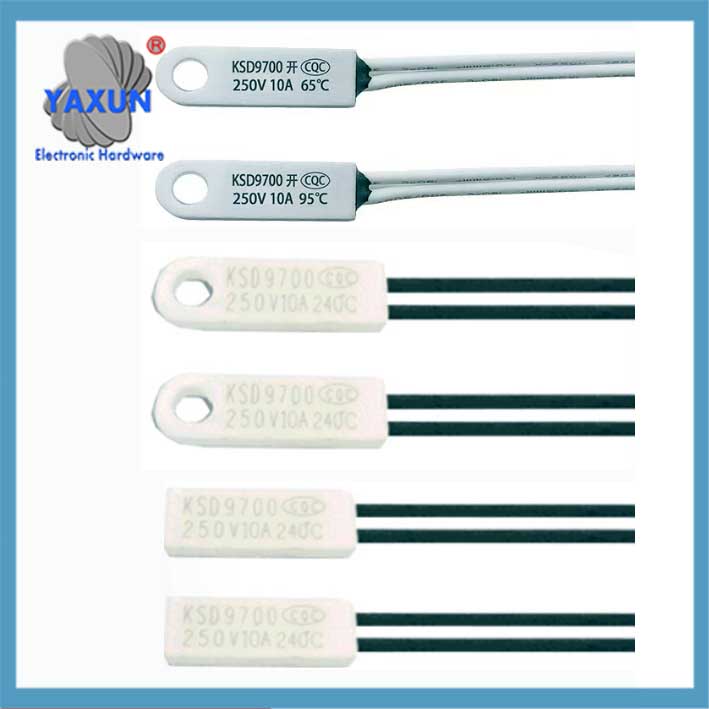

 Parasti atveriet KSD9700 temperatūras kontroles slēdzi |
 Parasti aizvērts KSD9700 temperatūras kontroles slēdzis |
Ii. Tipiski lietojumprogrammu scenāriji
KSD301 temperatūras slēdža parametri
| Ierakstīt | Piemērojamais aprīkojums | Aizsardzības mērķis |
| NC tips | – Motora pārkaršanas aizsardzība (veļas mašīna, gaisa kondicioniera kompresors) – Elektriskais ūdens sildītājs pret sausu degšanu – Transformatora pārslodzes aizsardzība |
Kad temperatūra pārsniedz normu, strāvas padeve ir spiesta atslēgt, lai izvairītos no aprīkojuma bojājumiem |
| NAV tipa | – Dzesēšanas ventilatora vadība (datora centrālais procesors, kabinets) – Sildītāja pārkaršanas trauksme – Siltumnīcu apkures sistēma |
Aktivizējiet palīgierīces (piemēram, ventilatori/signalizācijas) kad temperatūra pārsniedz normu |
III. Galvenie apsvērumi atlasei
Drošības prioritāte
Piespiedu izslēgšanas scenārijiem ir jāizvēlas NC tips (piemēram, ugunsgrēku novēršana, elektriskās strāvas trieciena novēršana) lai izvairītos no negadījumiem, ko izraisa nepārtraukta strāvas padeve augstā temperatūrā.
Shēmas dizaina saskaņošana
NC tips ir jāsavieno virknē galvenās ķēdes sprieguma vadā, un NO tips parasti ir savienots paralēli vadības palīgiekārtām.
Identifikācija
“Bārts” vai “NC” apzīmētais uz korpusa norāda normāli slēgtu tipu, “Kandids” vai “NĒ” apzīmē parasti atvērtu tipu (piemēram, KSD301-85B norāda normāli slēgtu tipu pie 85 ℃).
Pārbaudes pārbaude
Lai noteiktu, izmantojiet multimetru: NC tips ir pievienots normālā temperatūrā, un NO tips tiek atvienots normālā temperatūrā.
Parasti atveriet diska slēdzi KSD301, KSD302
Iv. Izvairīšanās no darbības kļūdām
nāru kopēšanas kods
grafiks TB
Izšķirt[Aprīkojuma prasības] –> Bārts{Vai tas ir jāizslēdz augstā temperatūrā? }
Bārts –>|Jā| C[Izvēlieties NC veidu]
Bārts –>|Nē| S{Vai tas jāiedarbina augstā temperatūrā? }
S –>|Jā| E[Izvēlieties NĒ veidu]
S –>|Nē| F[Pārvērtējiet dizainu]
▶️ Kopsavilkums: NC tips ir “avārijas bremze” drošības aizsardzībai, un NO tips ir “temperatūras sprūda” inteliģentai kontrolei. Abu darbības loģika papildina viena otru. Atlasei stingri jāatbilst ķēdes funkciju prasībām (visaptverošs).
Parasti slēgts KSD301, KSD302 temperatūras ierobežošanas slēdzis
