PTC termistori pastāvīgai temperatūras apkurei

Produkta pārskats
PTC termistoru pastāvīgās temperatūras sildīšanas raksturlielumus konstantas temperatūras sildīšanai nosaka materiāla īpašības. Princips ir tāds, ka tad, kad PTC termistoram tiek pievadīta jauda, pašsasilšana izraisa komponenta temperatūras paaugstināšanos, izraisot pretestības vērtības iekļūšanu pārejas apgabalā un strāvas strauju kritumu. Līdz ar to, PTC termistora virsmas temperatūra paliek nemainīga. Šī temperatūra ir atkarīga tikai no PTC termistora Kirī temperatūras un pielietotā sprieguma, un tas lielā mērā nav atkarīgs no apkārtējās vides temperatūras.

PTC konstantas temperatūras sildītāji ir sildīšanas ierīces, kas paredzētas PTC termistoru pastāvīgas temperatūras sildīšanas raksturlielumu izmantošanai. Zemā- un vidējas enerģijas apkures lietojumprogrammas, PTC sildītāji piedāvā priekšrocības salīdzinājumā ar tradicionālajiem sildelementiem, piemēram, pastāvīgas temperatūras sildīšana, nav atklātas liesmas, Augstas siltuma pārveidošanas efektivitāte, Minimāla ietekme no barošanas avota sprieguma, un ilgu mūžu. To izmantošanu elektriskās sildīšanas ierīcēs arvien vairāk dod priekšroku r&D inženieri.

PTC termistorus pastāvīgai temperatūras sildīšanai var ražot dažādās formās un specifikācijās. Parastās formas ietver diskus, taisnstūri, sloksnes, gredzeni, un šūnveida poras. Apvienojot iepriekš minētos PTC sildelementus ar metāla detaļām, var izveidot dažādus lieljaudas PTC sildītājus.

Lietojumprogrammu dizains
Izmantojot PTC termistoru konstantas temperatūras sildīšanas principu, šīs ierīces var būt paredzētas tādiem lietojumiem kā matu taisnotāji, matu sprādzes, matu sprādzes, ilgviļņi, ilgviļņi, keramikas ilgviļņi, matu knaibles, lokšķēres, elektriskās ķemmes, negatīvo jonu matu ruļļi, masieri, moskītu atbaidīšanas līdzekļi, moskītu atbaidīšanas līdzekļi, moskītu spoļu dozatori, smaržu dozatori, smaržu dozatori, karstās kausēšanas līmes pistoles, apsildāmās kāju vannas, laminēšanas mašīnas, termosa krūzes, ūdens boileri, kafijas automāti, kafijas sildītāji, kafijas sildītāji, ūdens dozatori, karstā un aukstā ūdens dozatori, piena sildītāji, ūdens sildītāji, dušas sildītāji, elektriskie moskītu atbaidīšanas līdzekļi, roku sildītāji, žāvētāji, elektriskās plīts virsmas, elektriskie gludekļi, elektriskie lodāmuri, elektriskās termiskās līmes, lokšķēres, dušas, ventilatora sildītāji, žāvēšanas telpas, elektriskie sildītāji, elektriskie sildītāji, gaisa kondicionēšanas sistēmas, gaisa kondicionēšanas apkures sistēmas, telpu sildītāji, gaisa apkures sistēmas, karstā ūdens tējkannas, Apavu žāvētāji, apavu žāvēšanas ierīces, kāju sildītāji, elektriskās sildīšanas plāksnes, spektra analizatori, spektra terapija, fizikālās terapijas ierīces, infrasarkanā apkure, drēbju žāvētāji, motociklu karburatori, elektriskie mitrinātāji, mitrumizturīga apsilde elektriskajiem instrumentiem, neliela kristāla ierīce pastāvīgas temperatūras vannas, pastāvīgas temperatūras inkubatori, elektroniskās termosa pudeles, izolētas kastes, izolētas krūzes, izolētas paplātes, izolēti skapji, izolēti galdi, elektriskās sildīšanas plāksnes, termiskās terapijas ierīces, karstās kafijas automāti, tvaika skaistumkopšanas procedūras, vaska kausētāji, tvaika ģeneratori, mitrinātāji, mitrinātāji, šokolādes ekstrūderi, karstie iepakojumi, elektriskie lodāmuri, akupunktūra, urīnceļu katetri, kāju sildītāji, roku žāvētāji, kokvilnas konfekšu mašīnas, masieri, sašķidrinātās gāzes balonu apkure, mazi siltā gaisa sildītāji, matu žāvētāji, telpu sildītāji, žāvētāji, sausie skapji, drēbju žāvētāji, rūpnieciskās žāvēšanas iekārtas, Elektriskais putekļu savācēja tvertnes sildītājs, vilciena lokomotīves elektriskais sildītājs, pelējuma sildīšana, vadības skapja apsilde mitrumizturīga, uzraudzīt mitrumizturīgu, elektriskā cepeškrāsns, elektriskais tosteris, infūzijas kaste, medicīnas iekārtas, sadzīves tehnika, ikdienas ierīces, mazas ierīces…utt..

PTC sildītājs Ķīnas ražotājs

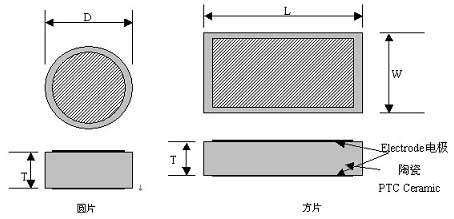

PTC sildīšanas plāksnes struktūra un izmērs

Modeļa parametri

Gredzena temperatūras izturība 25℃/Ω	Virsmas temperatūra /℃	Maksimālais spriegums /V	Diametrs D/mm	Garums L/mm	Platums W/mm	Biezums T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1 tūkst	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5 tūkst	280	270		24	15	2.5

Lietošanas piezīmes
1) PTC sildītājam ir automātiska pastāvīgas temperatūras kontrole, novēršot nepieciešamību pēc temperatūras kontroles sistēmas. Tā ir visu PTC sildītāju galvenā sastāvdaļa.
2) Ir pieejami četri elektrodu veidi: bezelektroniskais niķelis + sudraba, kausētais alumīnijs, apdrukāts alumīnijs + sudraba, un apdrukāts alumīnijs.
3) Darba sprieguma diapazons ir ļoti plašs. Pat ar 2x darba sprieguma pieaugumu, virsmas temperatūra mainās minimāli.
4) Ja kopā tiek izmantoti vairāki PTC sildītāji, tiem jābūt savienotiem paralēli, nav sērijā.
5) Šim izstrādājumam nav svina vadu vai izolācijas. Ja tas nav iespējams, lūdzu izvēlieties modeli ar ārējo izolācijas plēvi vai metāla korpusu.

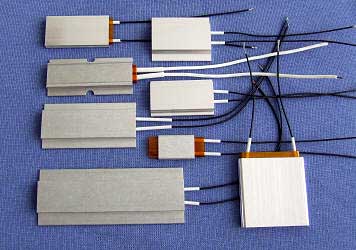

Metāla apvalka PTC sildītājs

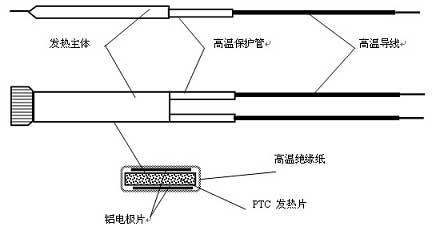

Metāla apvalka PTC sildītāja izmēri un struktūra

Ārēji izolētas plēves PTC sildītāju izmēri un uzbūve

Modeļa parametri

Garums/mm	Platums/mm	Biezums/mm	Virsmas temperatūra/℃	Izolācijas izturības spriegums/V	Darba spriegums/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperatūras var būt no 60°C līdz 280°C, un darba spriegumu var projektēt no 12V līdz 240V, atkarībā no klienta prasībām.

Lietošanas piesardzības pasākumi
1) Pēc strāvas padeves, sildīšanas jauda pakāpeniski samazinās un pēc tam stabilizējas. Stabila jauda ir atkarīga no darbības apstākļiem. Viena un tā paša PTC sildītāja jauda var atšķirties vairākas reizes atkarībā no darbības apstākļiem. Jo ātrāka siltuma izkliede, jo lielāka ir stabila jauda; jo augstāka ir PTC virsmas temperatūra, jo lielāka jauda.
2) PTC sildītāja virsmas temperatūru kontrolē pats PTC, un to var kontrolēt, atvienojot ķēdi, bet ne regulējot spriegumu.
3) Lai gan PTC pēc būtības ir ļoti uzticami un tiem ir ilgs kalpošanas laiks, nepareiza montāža var izraisīt nestabilu jaudu un temperatūru.
4) Izmantojot vairākus PTC, tiem jābūt savienotiem paralēli, nav sērijā.

Ārēji izolētas plēves PTC sildītāji

Ārēji izolētas plēves PTC sildītāju izmēri un uzbūve

Modeļa parametri

Garums (mm)	Platums (mm)	Biezums (mm)	Virsmas temperatūra (° C)	Izolācijas izturības spriegums (V)	Darba spriegums (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 augstāk	15	3.0~3.5	85~280	3750	100~240
