Atšķirības starp ātras darbības un lēnas darbības drošinātājiem

Galvenās atšķirības starp ātras un lēnas darbības drošinātājiem slēpjas to reakcijas ātrumā un lietojuma scenārijos: ātras darbības drošinātāji nekavējoties izdegas, lai aizsargātu jutīgās sastāvdaļas, savukārt lēnas darbības drošinātāji aizkavē pūšanu, lai izturētu pārsprieguma strāvas.

Galveno atšķirību analīze

Pūtīšanas raksturlielumi un reakcijas ātrums.

Ātras darbības drošinātāji:

Viņiem ir ārkārtīgi ātrs reakcijas laiks, pūš milisekundēs (parasti 0,1–5 s) kad rodas pārstrāva. Tie ir piemēroti precīzu elektronisko komponentu, piemēram, IC mikroshēmu un pusvadītāju ierīču, aizsardzībai. (UL standarts).

Tie seko Džoula sildīšanas efektam (Q = I²Rt), ir vienkāršs drošinātāju dizains, un ātrai siltuma vadīšanai izmantojiet šaura šķērsgriezuma metāla stiepli.

Tie ir jutīgi pret momentānām strāvām un nevar izturēt pārsprieguma strāvu ieslēgšanas/izslēgšanas vai motora palaišanas laikā.

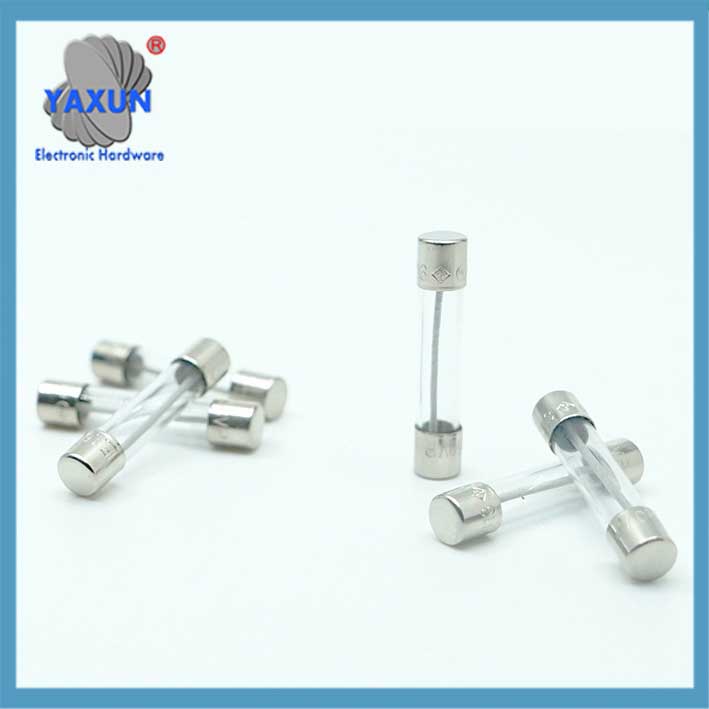

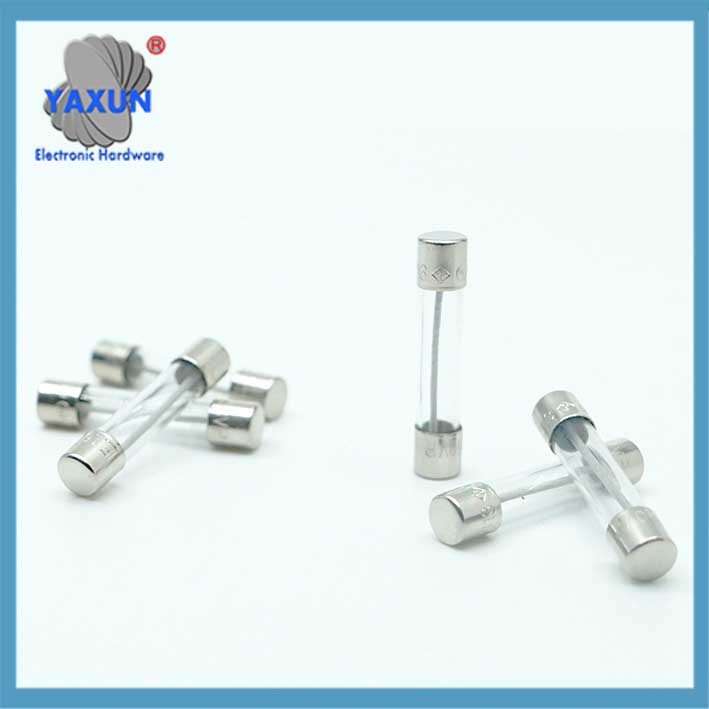

Atšķirības starp ātras darbības un lēnas darbības drošinātājiem

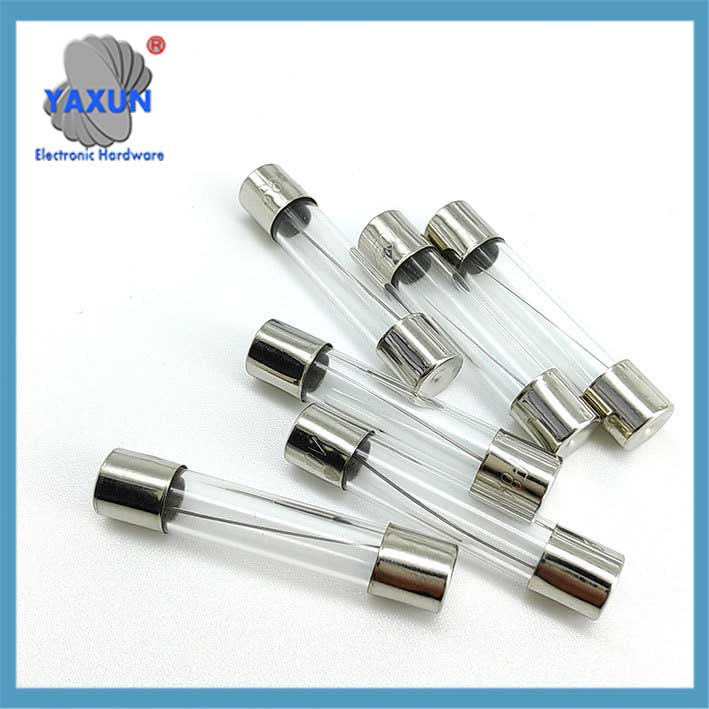

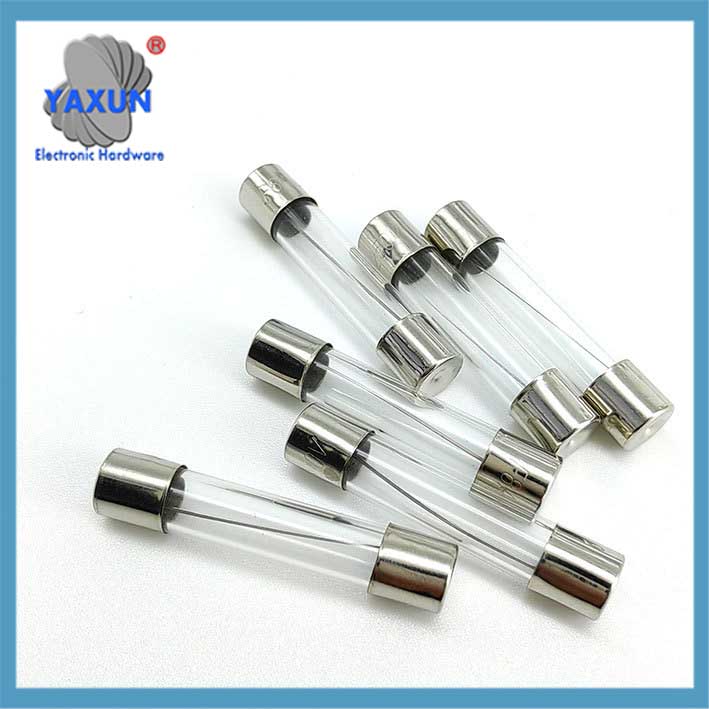

Ātrdarbīgo un lēni pūšamo drošinātāju izvēle un pielietošana

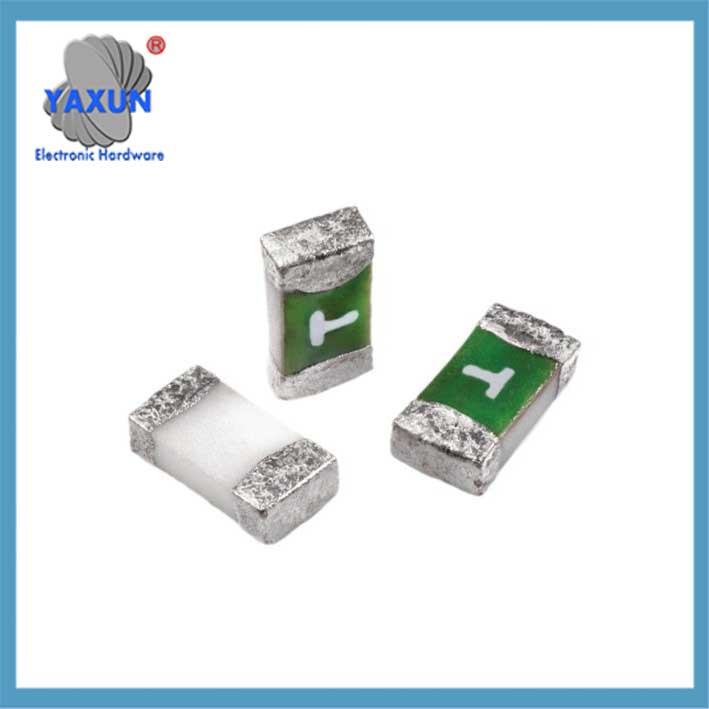

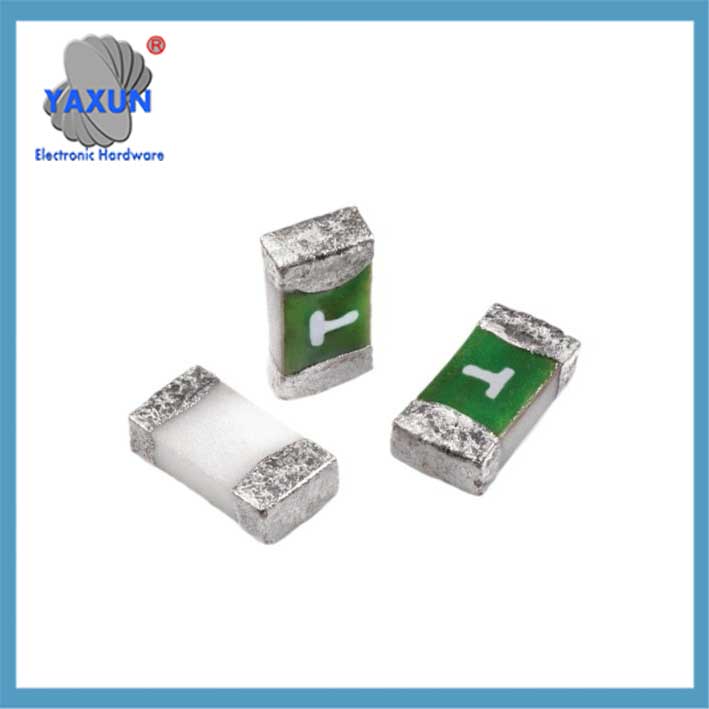

Ātras un lēnas darbības mikroshēmu drošinātāju pielietojumi

Lēnas darbības drošinātāji:

Tie iztur īslaicīgas pārstrāvas (piem., 7 reizes nominālā strāva 0.5-3 sekundes motora palaišanas laikā). ‌
Tam ir laika aizkaves funkcija, ņemot 5 līdz 10 sekundes, lai saplūstu 2 reizes nominālā strāva, un var izturēt īslaicīgus augstas strāvas pārspriegumus (piemēram, motora palaišanas strāvas līdz 7 reizes nominālā strāva).
Tam ir augsta kušanas siltuma vērtība, aizkavēta drošinātāja atvēršana, izmantojot siltuma absorbciju kvarca smiltīs vai spirālveida konstrukciju.

Ātri izpūšamas lietojumprogrammas:
Pretestības slodzes ķēdes (elektriskās apkures ierīces, LED apgaismojums);
Jutīgu pusvadītāju ierīču aizsardzība (piemēram, MOSFET un litija akumulatoru bloki aizsardzībai pret īssavienojumiem);
Pretestības slodzes (elektriskās tējkannas, rīsu plītis);
Sensitīvu ķēžu aizsardzība, piemēram, litija akumulatoru bloki un shēmas plates;
Lietojumprogrammas, kurām nepieciešama ātra īssavienojuma strāvas pārtraukšana.

Lēnas pūšanas aplikācijas:
Induktīvās/kapacitatīvās slodzes (motori, barošanas avotu maiņa);
Lietojumprogrammas, kurām nepieciešama pārsprieguma aizsardzība (piemēram, magnetizējošā pārsprieguma aizsardzība transformatoriem virs 100kVA);
Induktīvās/kapacitatīvās ķēdes, piemēram, motori, barošanas avoti, un invertori;
Iekārtas, kas pakļautas palaišanas ieslēgšanas strāvai (piemēram, komutācijas barošanas avoti un transformatori);
Vides vide, kurai nepieciešama impulsa strāvas tolerance.

Aizsardzības funkciju atšķirības Ātri izdegoši drošinātāji: Nodrošiniet tikai aizsardzību pret īssavienojumu un nevar atšķirt pārslodzes un īslaicīgus impulsus. ‌
Lēni pūšošie drošinātāji: Nodrošina gan pārslodzes, gan īssavienojuma aizsardzību, izmantojot I²t vērtību (strāvas un laika kvadrāta integrālis) lai noteiktu enerģiju. ‌

Galvenie parametri un atlases galvenie punkti
I-T līkņu atšķirības
Ātri pūšošiem drošinātājiem ir stāvāka līkne, ar kušanas laiku ≤0,1 s pie 2x nominālās strāvas; lēni pūšošiem drošinātājiem ir plakanāks izliekums, ar izturības laiku ≥10s pie 2x nominālās strāvas.
Apmaiņas risks
Lēni pūšoša drošinātāja nomaiņa pret ātri izdegošu drošinātāju var izraisīt ierīces iedarbināšanu; ātri izdegoša drošinātāja nomaiņa ar lēni pūšošu drošinātāju var palielināt jutīgu komponentu bojājumu risku.
Izmaksas un struktūra
Lēni pūšošie drošinātāji ir dārgāki to īpašo sakausējumu vai sarežģīto konstrukciju dēļ.

Izvēles apsvērumi
Parametru aprēķina prioritāte:
Pārbaudiet, vai ķēdes maksimālā pārsprieguma I²t vērtība ir mazāka par drošinātāja noturības vērtību (piemēram, barošanas avotam ir jāiztur 15A/150ms pārsprieguma tests). ‌
Pārtraukšanas jaudai jābūt lielākai par sistēmas maksimālo īssavienojuma strāvu (piem., 35kA īssavienojumam, izvēlieties 50kA pārtraukuma jaudu). ‌

Izplatīti maldīgi priekšstati:
Augstas temperatūras dēļ lēni izdegoša drošinātāja nominālā strāva var samazināties 30%. ‌
Ātri izdegoša drošinātāja ļaunprātīga izmantošana UPS var izraisīt nepatiesu atvienošanu (vienā gadījumā tika nodarīti zaudējumi 1.8 miljons juaņu). ‌
Eksperimenti liecina, ka tad, kad litija akumulators notiek īssavienojumos, termiskās noplūdes iespējamība, ko izraisa lēni izdedzis drošinātājs, ir astoņas reizes lielāka nekā ātri izdegoša drošinātāja gadījumā.
Invertora testēšanā, nepareizi izmantojot lēni pūšošu drošinātāju, var palielināties moduļa bojājuma līmenis no 1% līdz 37%.
