PTC termistori šķidruma apkurei

PTC termistori šķidruma sildīšanai ir īpaši piemēroti augstas klases izstrādājumiem, kuriem nepieciešama augsta drošība un ilgmūžība. PTC nodrošina izcilu veiktspēju kā šķidrās izolācijas sastāvdaļas. Salīdzinājumā ar parastajiem elektriskajiem vadu sildītājiem, PTC termistori šķidruma sildīšanai novērš nepieciešamību pēc temperatūras kontroles sistēmas un ir arī rentabli.
PTC termistora sildīšanas jauda šķidruma sildīšanai atšķiras atkarībā no darbības apstākļiem. Lai maksimāli palielinātu PTC siltuma izkliedes jaudu, uzkarsētajam šķidrumam jābūt ar labu cirkulāciju vai konvekciju. Jaudas blīvums (apkures jauda/ūdens kontakta laukums) iegremdējamā sildītāja jauda ir aptuveni 6W/cm² (25°C ūdens temperatūrā). Jaudas blīvums (apkures jauda/ūdens kontakta laukums) šķidruma sildītāja jauda ir aptuveni 4-10 W/cm² (25°C ūdens temperatūrā). Augstāka ūdens temperatūra samazina apkures jaudu.
Jo augstāka ir PTC šķidruma termostata sildītāja sausās degšanas temperatūra, jo lielāku sildīšanas jaudu tas rada. Lai panāktu salīdzinoši zemu izmaksu risinājumu, PTC šķidruma termostata sildītāji parasti ir paredzēti sausai degšanas temperatūrai 220-280 ° C. Ja nepieciešams pazemināt sausās degšanas temperatūru, PTC šķidruma termostatu sildītāju tilpums vai skaits ir attiecīgi jāpalielina, lai sasniegtu līdzvērtīgu jaudu.

Iegremdējamā šķidruma sildītāja PTC izskats un struktūra

PTC tūlītējā šķidruma elektriskā sildītāja priekšrocības

PTC lietojumprogrammu dizains šķidruma šķidruma sildītājiem

Iegremdējamā šķidruma sildītāja PTC pielietojuma dizains

Šis iegremdējamais šķidruma sildītājs tiek ievietots šķidruma traukā, lai uzsildītu šķidrumu līdz nemainīgai temperatūrai. Izmantojot PTC elementu kā siltuma avotu, piedāvā ātru apkuri, pastāvīgas temperatūras sildīšana, pašregulējoša jauda, Augstas siltuma pārveidošanas efektivitāte, spēcīgas pretkaļķošanās īpašības, un izturība pret bojājumiem pat sausas apdeguma apstākļos. To plaši izmanto dažādās elektriskās apkures ierīcēs sadzīves tehnikas nozarē.

Iegremdējamā PTC šķidruma sildītāja tehniskās specifikācijas

Darba spriegums: 12-240V
Izolācijas izturības spriegums: >3750V, izmantojot īpašu izolācijas apstrādi, droši un uzticami
Virsmas temperatūra: 100-250° C
Nominālā jauda: 50-500W
Jaudas blīvums: (Apkures jaudas/ūdens kontakta zona) Aptuveni 6W/cm² (25°C temperatūrā)

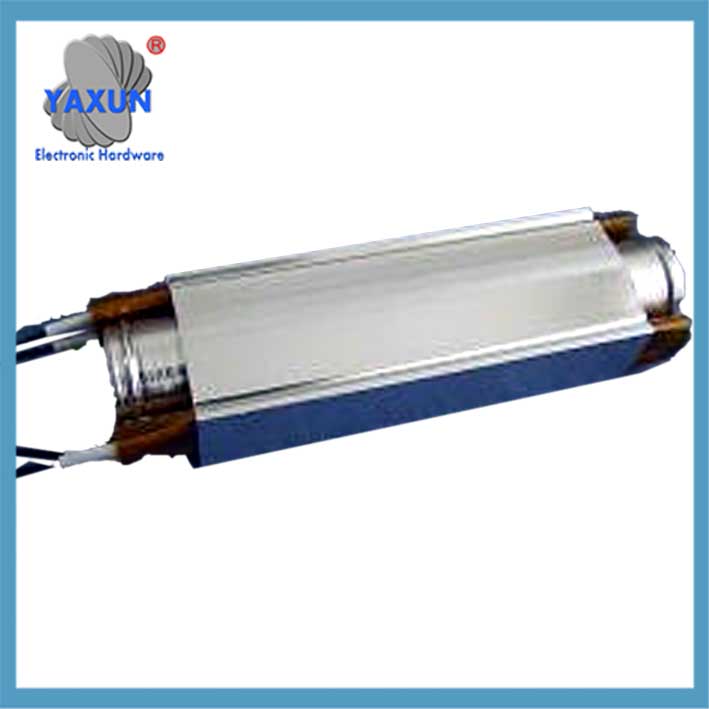

Vienpusēja PTC apkure (Iekšējā cauruma diametrs 13mm)
Divpusēja PTC apkure (Iekšējā cauruma diametrs 20mm)

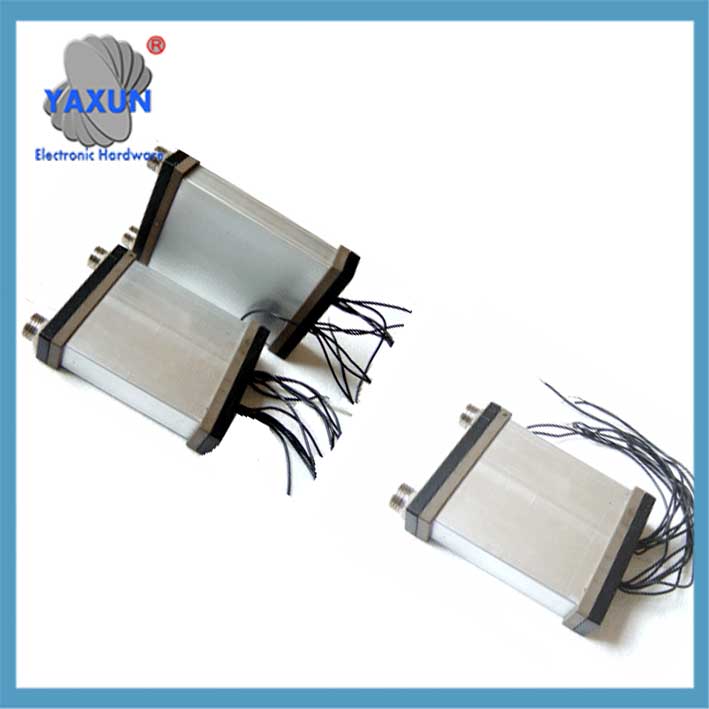

Tūlītēja PTC šķidruma apkures sildītāja ārējā struktūra
Momentāno PTC šķidruma apkures sildītāju priekšrocības

1. Augsts drošības koeficients ūdens un elektrības atdalīšanas dēļ: Kad sildelements ir noslogots vai temperatūras kontrole neizdodas, PTC pretestība strauji palielinās, līdz jauda samazinās līdz mazāk nekā 100 W, novēršot sausās apkures risku.
2. Ātrā apkure: Uzreiz uzsilst, ar iekšā pieejamu karsto ūdeni 10 sekundes. Tas novērš siltuma zudumus un ietaupa enerģiju. 3. Kompaktais izmērs un vieglais svars padara to piemērotu īpaši plānu elektrisko ūdens sildītāju izstrādei, ejot kopsolī ar tendenci.
4. Nav atklātas liesmas, nav mērogošanas, un ilgs mūžs.
5. Spēcīga sprieguma pielāgošanās spēja: PTC pilnībā pielāgojas sprieguma svārstībām 25% no nominālā sprieguma, neietekmējot spēku.

Momentānās mazās virtuves sildītāja apkures tvertnes galvenie parametri

Modelis	Nominālā jauda	Izmēri	Ūdens plūsma	Ūdens temperatūra	Ūdens izplūdes temperatūra
MZ9Y-L200W100T34V220W4000	4000 W	20010034 mm	2~3 l/min	34 ℃	36~40 ℃
MZ9Y-L170W100T34V220W3500	3500 W	17010034 mm	2~3 l/min	32 ℃	36~38 ℃
MZ9Y-L150W100T34V220W3000	3000 W	15010034 mm	2~3 l/min	30 ℃	35~36 ℃

Tūlītēja elektriskā ūdens sildītāja sildīšanas tvertnes galvenie parametri

Modelis	Nominālā jauda	Izmēri	Ūdens plūsma	Ūdens temperatūra	Ūdens izplūdes temperatūra
MZ9Y-L300W110T34V220W8500	8500 W	30011034 mm	3.5~5,5 l/min	38 ℃	43~47 ℃
MZ9Y-L280W110T34V220W7500	7500 W	28011034 mm	3.5~5,5 l/min	36 ℃	43~45 ℃
MZ9Y-L260W110T34V220W6500	6500 W	26011034 mm	3.5~5,5 l/min	34 ℃	42~44 ℃
