Mikromotora pārkaršanas aizsardzības slēdzis & Pārslodzes aizsargs

Mikromotora pārkaršanas aizsardzības slēdža atšķirību salīdzinājums & pārslodzes aizsargs. Ja runa ir par mikromotoru termiskajiem aizsargiem, cenu diapazons ir starp $0.1 juaņa un $0.4 juaņa. Modeļi ietver 5ap, TB02-BB8D, 17am, KSD9700, ST01, S06, utc, kurus galvenokārt izmanto sēdekļu jumta lūkas tīrītāju motoriem, un tiem ir blīvēšanas un ūdensnecaurlaidības īpašības. 17:00 modeļa parametri: parasti slēgts, darba temperatūra 120 grādi, maksimālā strāva 10A~35A. Automātiskās atiestatīšanas funkcija, piemērots militārām vajadzībām, medicīnas un citās jomās. Šeit mums jāuzsver temperatūras diapazons un pašreizējie parametri, kā arī automātiskās atiestatīšanas īpašības.

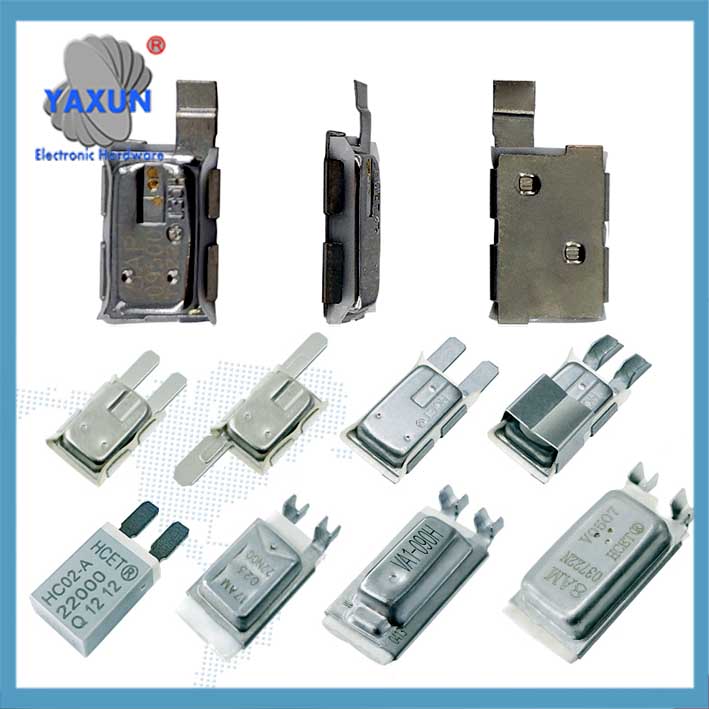

Motors TB05, BB8DTB02, ST-22 35℃- 160℃ mini termiskais aizsargs

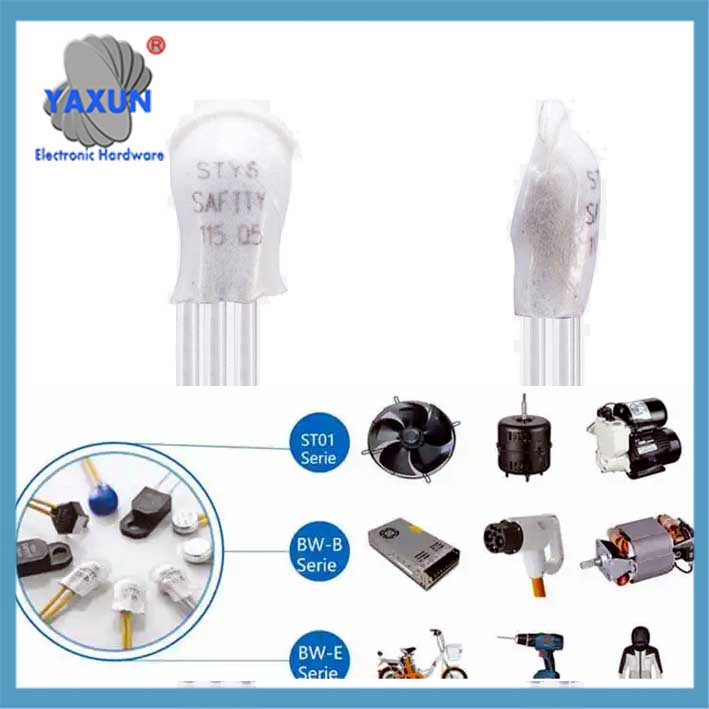

Mikrotermiskā aizsarga temperatūras kontroles slēdzis S01, S06, ST-22

2Parlamenta loceklis, 6AP, 17AM+PTC, 5AP, 8Esmu, KSD9700 motora pārkaršanas aizsardzības slēdzis

Attiecībā uz motora pārslodzes aizsargiem, motora motoru aizsargi (M-B) izmantot mikroprocesoru tehnoloģiju. Tam ir vairākas aizsardzības, piemēram, pārslodzes, fāzes atteice, un stends, un brauciena laiks ir regulējams (0.2-30 sekundes), un atbalsta manuālo vai elektrisko atiestatīšanu. Parametru iestatīšanas metode ir papildināta, piemēram, pārslodzes aizsardzības iestatīšana 1.5-2 reizes nominālā strāva un pārslodze līdz 1.1-1.3 reizes. Šie iestatījumi ir ļoti svarīgi praktiskiem lietojumiem.

Motora pārslodzes aizsarga apstāšanās aizsardzība stājas spēkā pēc palaišanas pabeigšanas. Kad strāva pārsniedz iestatīto vērtību, tas nekavējoties rīkosies. Ātrā pārtraukuma aizsardzība ir paredzēta īssavienojuma kļūmēm, un ir sadalīts divos stāvokļos: palaišana un darbība. Pārkaršanas apgrieztā laika aizsardzība ir balstīta uz siltuma uzkrāšanas modeli, apvienojot pozitīvās un negatīvās secības strāvu termiskos efektus. Šie aizsardzības mehānismi ir jāpaskaidro punktos, lai nodrošinātu, ka lietotāji saprot, kā rīkoties ar dažādām kļūmēm.

In terms of installation and compatibility, it is pointed out that the protector can be installed at the front end of the inverter, but attention should be paid to the rated current matching and grounding requirements (wire diameter ≥3.5mm², pretestība <10Ak). The difference between thermal relays and temperature relays is that the former is based on the thermal effect of current, and the latter is installed inside the motor to measure temperature. It is necessary to distinguish here to avoid confusion.

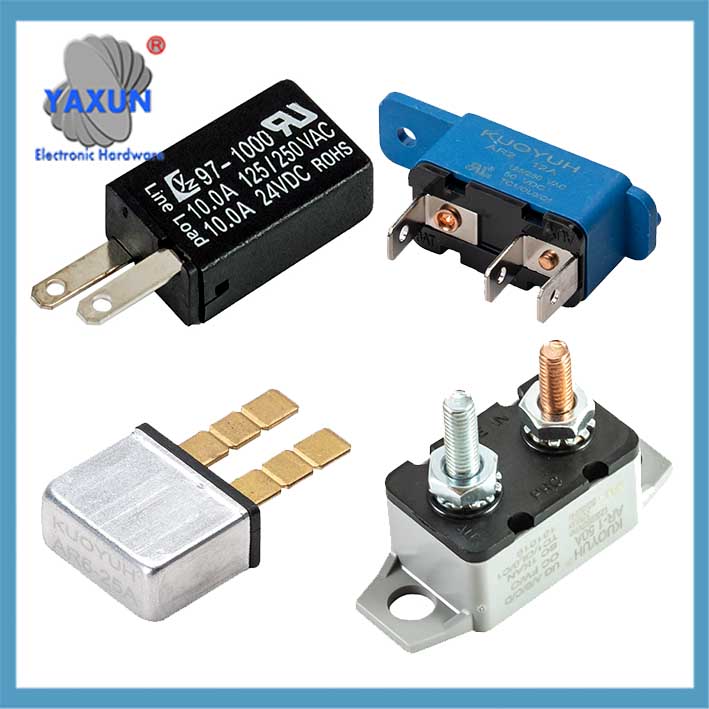

Automotive Motor Circuit Breakers AR, AR2, 24, 97, 18, 17 Sērija

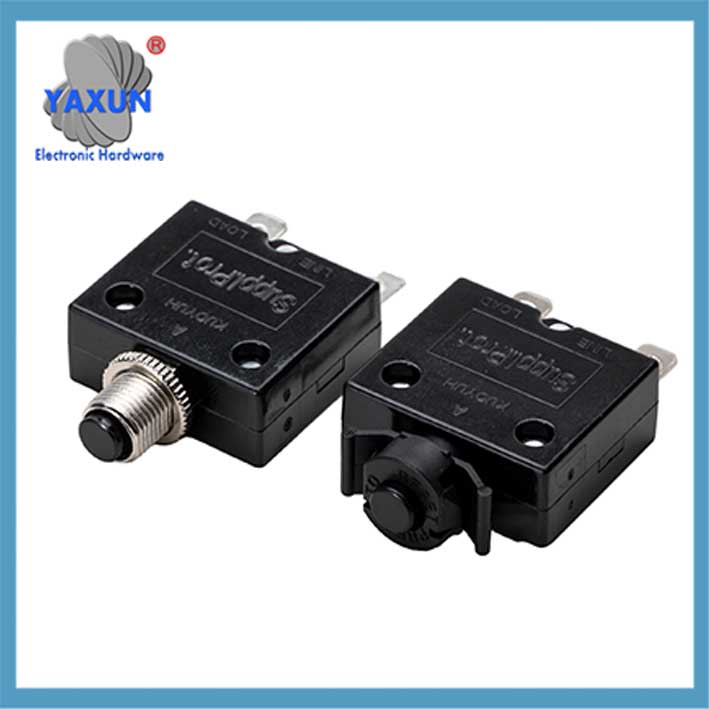

98 Series Manual, Automatic Reset Motor Overload Protector

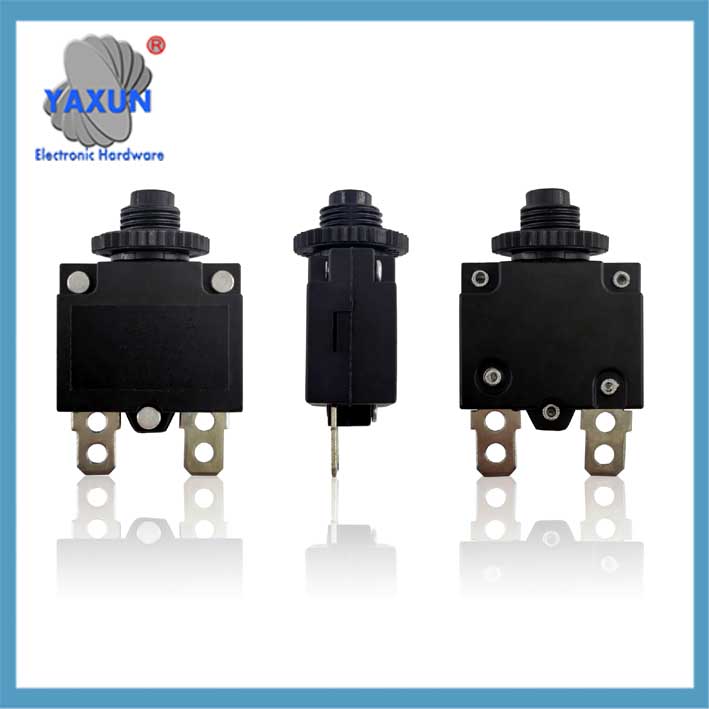

Kuoyuh 88 Series Motor Overload Protector

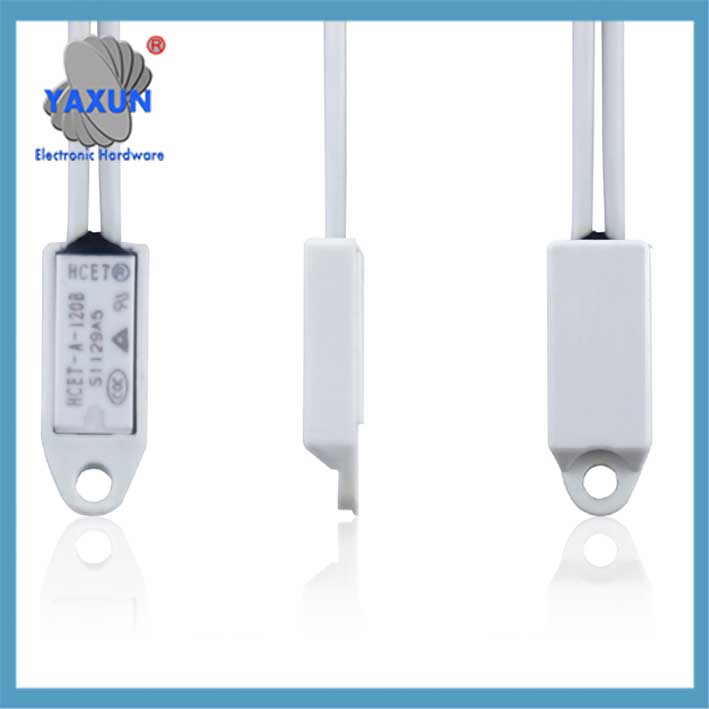

Es. Overheat protection switch (temperature protector)
‌Working principle and characteristics‌
Using bimetallic temperature sensing elements, when the temperature reaches the set threshold, kontakti automātiski atveras/aizveras un pārtrauc ķēdi; kad temperatūra pazeminās, tas automātiski atiestata un atsāk darbu.
Tipiski modeļi: piemēram, 17:00, 17AM+PTCT, TB02-BB8D sērija, darba temperatūra 40℃ ~ 160℃, maksimālā strāva 10A~60A, nominālais spriegums 250V, parasti slēgts dizains, ar ūdensnecaurlaidīgu blīvēšanas funkciju.
Skaļums un uzstādīšana: Miniaturizēts dizains (piemēram, plakana uzstādīšana), piemērots ainām ar ierobežotu telpu, tieši iestrādāts motora tinumā vai sildelementa virsmā.

Lietojumprogrammu pamatscenāriji
Automobiļu mikromotori: jumta lūka motori, tīrītāja motori, sēdekļu regulēšanas motori, utt..
Sadzīves tehnika: mazjaudas ierīces, piemēram, dzesēšanas ventilatori, ūdens sūkņu motori, un elektroinstrumenti, kuriem nepieciešams novērst pārkaršanu.
Aizdedzes sistēmā, tas var izslēgt dzinēju, lai novērstu pārkaršanas radītus bojājumus.

Ii. Pārslodzes aizsargs (KUOYUH motora aizsargs)
‌Daudzfunkciju aizsardzības mehānisms‌
Aizsardzība pret pārslodzi: Pārraugiet strāvu un izslēdziet, kad tā pārsniedz nominālo vērtību (parasti iestatīts uz 1.1-1.3 reizes).
Aizsardzība pret īssavienojumu: Nekavējoties pārtrauciet ķēdi, kad strāva nenormāli palielinās (darbības laiks <0.1 otrais).
Aizsardzība pret saduršanu: Ja strāva pēc iedarbināšanas turpina būt ≥200% no nominālās vērtības, tas darbosies nekavējoties.
Aizsardzība pret fāzes zudumu/nelīdzsvarotību: Ja ir fāzes zudums vai trīsfāzu nelīdzsvarotība, tas atbildēs iekšā 3 sekundes.
Pārrauga strāvu, kas plūst caur motora ķēdi, un atver ķēdi, kad strāva pārsniedz iepriekš noteiktu robežu.
Mehānisms:
Var būt termiski (izmantojot bimetāla sloksni) vai elektroniski, un braucieni pēc noteikta laika aizkaves, lai varētu sākt pārspriegumu.
Lietošanas gadījumi:
Aizsargā motorus no bojājumiem, ko izraisa ilgstošas ​​pārslodzes situācijas, piemēram, tos, ko izraisa iestrēdzis lāpstiņritenis vai liela griezes momenta slodze.
Piemērs:
Ledusskapja kompresora pārslodzes aizsargs izslēgs kompresoru, ja tas pārkarst vai neizdodas iedarbināt.

Tehnoloģiju jaunināšanas līdzekļi
Integrēts mikroprocesors, atbalsta reāllaika augstas precizitātes strāvas uzraudzību, spriegums, temperatūra, un parāda kļūmes cēloni, izmantojot LED.
Tam ir abas komunikācijas funkcijas (piemēram, RS485 interfeiss) un atbalsta attālo atiestatīšanu un datu augšupielādi.
Savietojams ar 35 mm sliedes uzstādīšanu, var tieši aizstāt tradicionālos termiskos relejus.

III. Izvēles un uzstādīšanas punkti
Parametru iestatīšanas princips
Pārstrāvas aizsardzības strāva: iestatīts uz 1.5-2 reizes lielāka par motora nominālo strāvu.
Temperatūras aizsardzība: Nominālā strāva ir 0.8 reizes lielāka par motora nominālo vērtību.
Aizsardzība pret aizķeršanos: Slieksnis ir iestatīts uz 200% no nominālās strāvas, un darbība ir nulles aizkave.

Saderības apsvērumi
Uzstādot invertora priekšējo galu, invertora izejas jaudai ir jābūt saskaņotai, un nominālā strāva tiek noregulēta uz maksimālo, lai izvairītos no nepareizas palaišanas.
Zemējuma prasības: Aizsargam un motoram jābūt droši iezemētiem (stieples diametrs ≥ 3,5 mm² vara stieple, zemējuma pretestība <10Ak).

Iv. Tipisku produktu salīdzinājums

Padoms: Mikromotoriem, integrēti temperatūras slēdži (piemēram, 17:00) ir priekšroka kompaktai aizsardzībai; rūpnieciskos scenārijos, inteliģenti aizsargi (piemēram, ARD2) ir jārisina sarežģīti defekti.
