Kā pareizi uzstādīt motora termisko aizsargu?

Lai nodrošinātu, ka motora termiskais aizsargs ir pareizi uzstādīts un darbojas droši, tālāk ir norādītas galvenās instalēšanas darbības un piesardzības pasākumi, pamatojoties uz motora tipu un pielietojuma scenāriju:

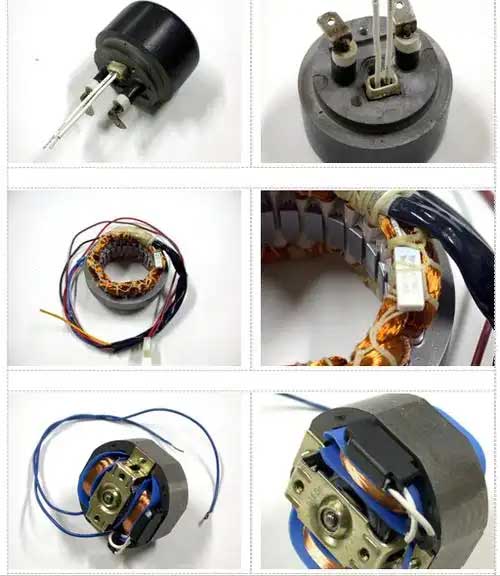

Kā uzstādīt siltuma aizsargu motora spolei

🔧 ‌Es. Galvenās instalēšanas darbības
Atrodiet aizsargu:
Nosakiet labāko termoaizsarga novietojumu, pamatojoties uz motora konstrukciju un darbības vidi. Tam jābūt novietotam tā, lai precīzi uzraudzītu siltuma veidošanos.

Elektroinstalācija:
Uzmanīgi ievērojiet ražotāja elektroinstalācijas shēmas, lai nodrošinātu pareizus un drošus savienojumus. Nepareiza elektroinstalācija var izraisīt darbības traucējumus vai nepareizus rādījumus.
Aizsardzības iestatījumi:
Pielāgojiet aizsarga temperatūras ierobežojumu atbilstoši motora konstrukcijai un darbības videi. Tas nodrošina, ka aizsargs izslēdz motoru, pirms tas pārkarst.

Droša uzstādīšana:
Pārliecinieties, vai aizsargs ir droši uzstādīts un ka vadi nav atklāti vai bojāti.

Testēšana:
Pēc uzstādīšanas, pārbaudiet termisko aizsargu, lai pārliecinātos, ka tas ieslēdzas pareizajā temperatūras iestatījumā.
Svarīgi apsvērumi:
Drošība: Vienmēr atvienojiet strāvas padevi, pirms strādājat pie jebkuras elektriskās iekārtas.
Pārslodzes aizsardzība: Pārliecinieties, vai termiskais aizsargs ir pareizi iestatīts, lai novērstu pārslodzi, kas var sabojāt motoru.
Iepazīstieties ar dokumentāciju: Īpašus norādījumus un elektroinstalācijas shēmas skatiet ražotāja dokumentācijā.
Veicot šīs darbības, jūs varat nodrošināt, ka jūsu motora termiskais aizsargs ir pareizi uzstādīts un efektīvi aizsargā motoru no pārkaršanas.

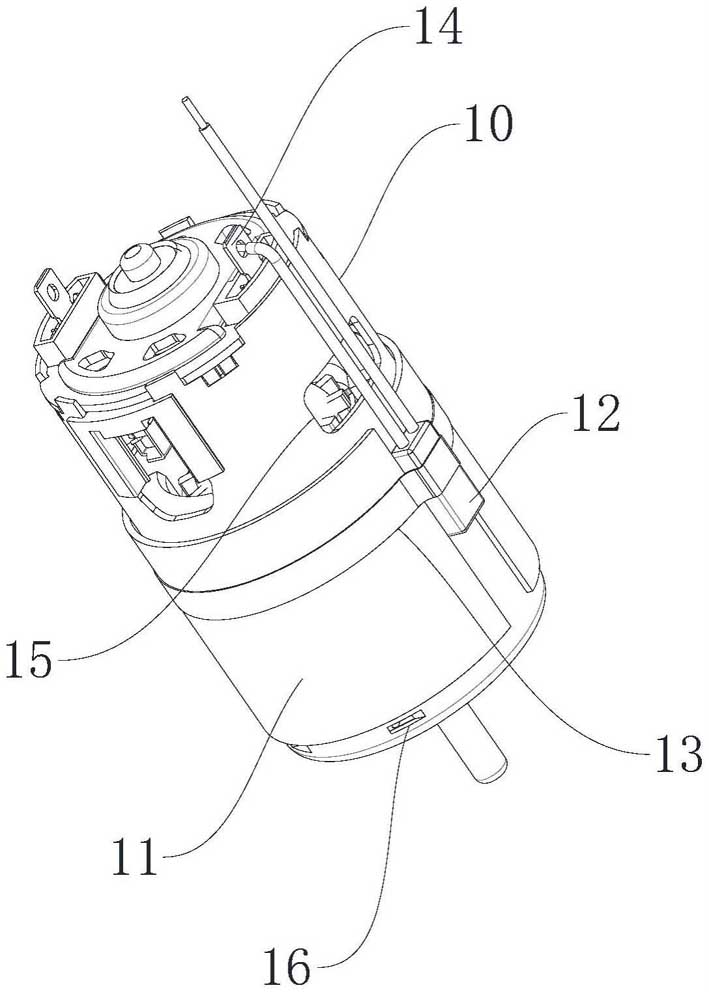

Iebūvētā motora termiskā aizsarga uzstādīšanas metode

Izslēgšanas darbība
Pirms uzstādīšanas, ir jāatslēdz galvenā strāva un jāpārbauda strāvas padeve, lai novērstu elektriskās strāvas triecienu.

Nosakiet uzstādīšanas pozīciju
Parasts motors: Savienojiet virknē starp kontaktora izeju un motora ieeju (galvenā ķēde);
Zvaigznes trīsstūrveida palaišanas motors: Vēlams uzstādīt galvenās ķēdes augšpusē, lai nodrošinātu pilnīgu strāvas uzraudzību.
‌
Elektroinstalācijas specifikācija
‌Strāvas padeves līnija‌ → Savienojiet ar aizsarga ieeju (atzīmēts “IN” vai “L”);
‌Motora līnija‌ → Savienojiet ar izeju (atzīmēts “ĀRĀ” vai “T1/T2”);
Svina stieples apstrāde: Liekšanas punkts ir ≥6 mm no saknes, lai izvairītos no stieples bojājumiem.
‌
Fiksēta metode
Stiprinot ar skrūvēm/kniedēm, ir nepieciešamas pretatslābšanas paplāksnes, lai novērstu mehānisku šļūde, kas izraisa sliktu kontaktu.
Funkcionālais tests
Pēc strāvas padeves atjaunošanas, izmantojiet multimetru, lai noteiktu ieejas un izejas spaiļu savienojamību, lai modelētu pārkaršanu, lai izraisītu izslēgšanās reakciju.

⚠️ ‌II. Galvenais ceļvedis, kā izvairīties no slazdiem

🔌 ‌III. Piesardzības pasākumi īpašiem scenārijiem‌
Automašīnas motors
Atspējojiet tīrus mehāniskos aizsargus, un dodiet priekšroku viedajiem moduļiem ar integrētu LIN kopni (piemēram, TI DRV5013) lai izvairītos no pretspiešanas funkcijas traucējumiem.
Mainīgas frekvences motors
Aizsargam ir jābūt >50cm attālumā no invertora, un ekranētais vads ir iezemēts, lai novērstu elektromagnētiskos traucējumus.
Mikro motors (piemēram, drons)‌
Iebūvēti PTC aizsargi (piemēram, Murata POSISTOR®) nepieciešams tieši piestiprināt pie tinumiem, un jāuzklāj termiskā smērviela, lai uzlabotu siltuma vadīšanas efektivitāti.

‌Pendix: Pašreizējās specifikācijas iestatīšana

Stabilas darbības motors: Iestatīšanas strāva = motora nominālā strāva × (0.95~1.05)
Bieža iedarbināšanas un apturēšanas motors: Iestatīšanas strāva = nominālā strāva × 1.2 (jāsadarbojas ar laika releju)

✅ ‌Pieņemšanas standarts‌
Pēc aizsarga manuālas iedarbināšanas, kontaktoram vajadzētu iedarboties 0.5 sekundes;
Pēc nepārtrauktas darbības par 72 stundas, gala temperatūras paaugstināšanās ir ≤40K;
Pēc vibrācijas pārbaudes (ISO 16750), aizsardzības funkcija ir normāla.

Uzstādīšanas shēmas piemērs:
vienkāršā teksta kopēšanas kods
[Jauda] → [Strāvas slēdzis] → [Kontaktors] → [Termiskais aizsargs] → [Motors]
↑
[Vadības ķēde] ← [Aizsarga palīgkontakts]
Atzīmēt: Bultiņa norāda uz pašreizējo virzienu

Pēc šī procesa var izvairīties 90% uzstādīšanas kļūmēm. Katru mēnesi pēc pirmās uzstādīšanas ieteicams pārbaudīt kontaktu oksidāciju.
