Tālāk ir sniegta detalizēta strukturālo īpašību analīze, KSD301/KSD302 temperatūras slēdža serdes temperatūras sensora elementa darbības princips un tehniskie punkti – bimetāla sloksne:
es. Bimetāla temperatūras sensora elementa galvenie raksturlielumi
| Funkcijas | Tehniskais apraksts |
| Materiāla struktūra | Divu metālu sakausējumu kompozīts ar dažādiem izplešanās koeficientiem (piemēram, niķeļa dzelzs/mangāna varš), iespiests diskveida plānā lokšņu struktūrā |
| Darbības princips | Temperatūra paaugstinās → Bimetāla sloksne deformējas karstuma dēļ → pēkšņi mainās arkas augstums → virza mehānisko mehānismu, lai acumirklī atsitos un atvērtu un aizvērtu kontaktus |
| Atbildes ātrums | Milisekundes līmeņa pēkšņa lēciena darbība, lai izvairītos no loka bojājumiem kontaktos |
| Temperatūras precizitāte | Pielaide līdz ±2℃ (augstas precizitātes tips), parastie modeļi ±3 ~ 10 ℃, nosaka metāla loksnes termiskās apstrādes process |
| Atiestatīšanas mehānisms | Pēc temperatūras pazemināšanās, bimetāla sloksne atgriežas sākotnējā stāvoklī, un kontakti tiek automātiski atiestatīti (parasti slēgtais tips aizveras, kad temperatūra pazeminās, parasti atvērts veids atveras, kad temperatūra pazeminās) |

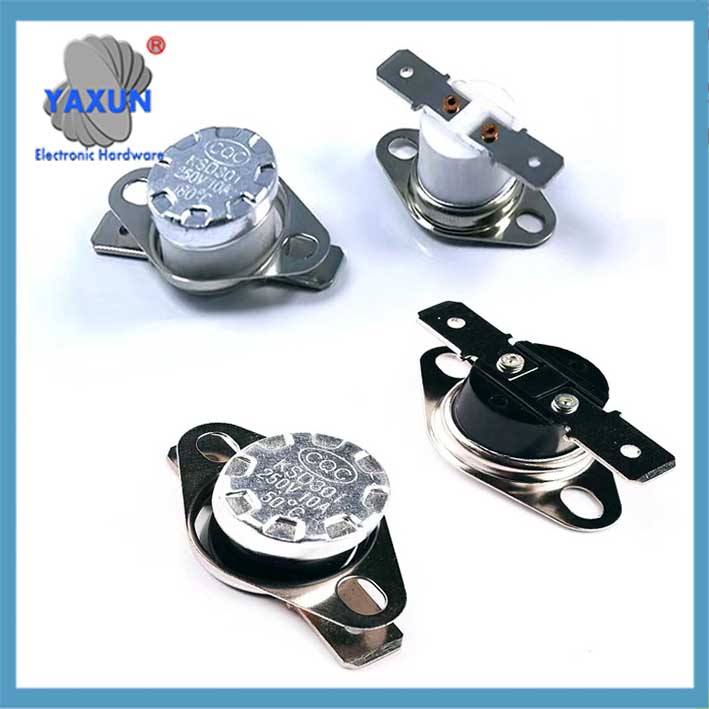

 Normāls atvērts KSD301 temperatūras slēdža bimetāla temperatūras sensora elements |

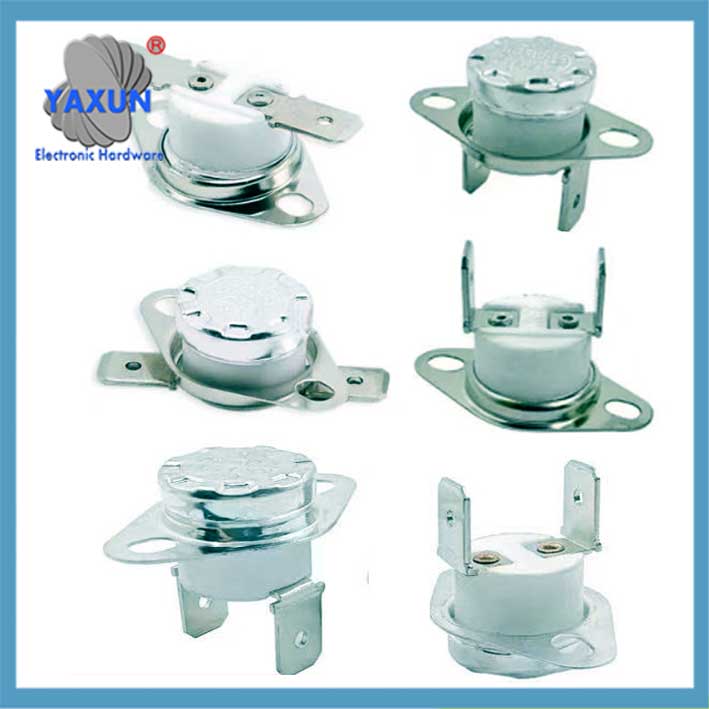

 Augstas temperatūras robežslēdzis KSD301 |

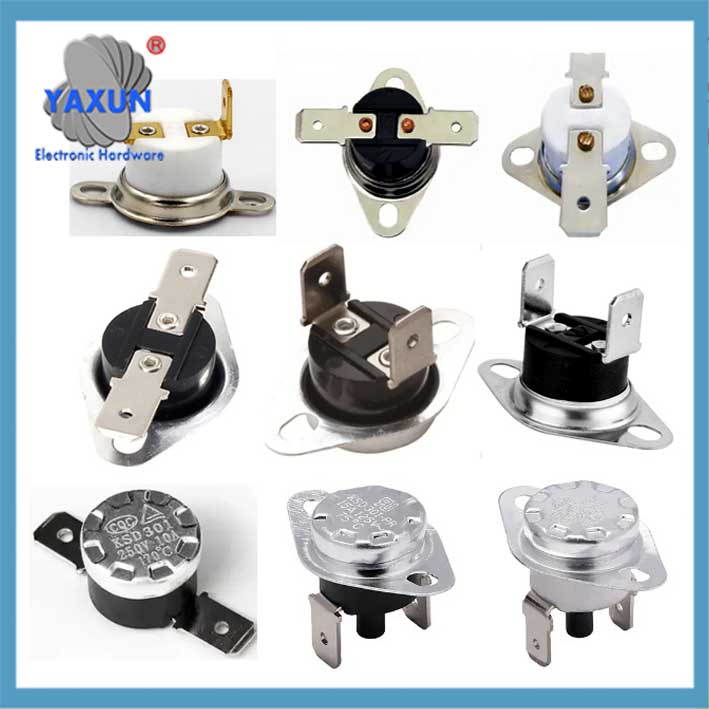

 Bimetāla temperatūras sensora elements KSD301 |
KSD301 temperatūras slēdža parametri
Ii. Darba procesa sadalīšana
sirēna Kopēt kodu
grafiks LR
Izšķirt[normāls temperatūras stāvoklis] –>|bimetāla sloksne brīva un taisna| Bārts[kontakts aizvērts/atvērts]
C[temperatūra paaugstinās līdz darbības vērtībai] –>|bimetāla sloksnes arkas augstuma pēkšņas izmaiņas| S[momentānas atsitiena piedziņas mehānisms]
S –>|parasti slēgts tips| E[kontaktu atvienošanas ķēde]
S –>|parasti atvērts tips| F[kontaktu savienojuma ķēde]
Gan[temperatūra nokrītas līdz atiestatītajai vērtībai] –>|bimetāla sloksne atgriežas taisnā stāvoklī| Bārts
Galvenais punkts: Bimetāla sloksnes arkas augstuma pēkšņas izmaiņas ir nosaukuma avots “snap-tipa izslēgšanas slēdzis”, nodrošinot, ka kontakta darbība ir tīra un tai nav starpstāvokļa.
III. Galvenie lietošanas un apkopes punkti
Izvairieties no mehāniskiem bojājumiem
Aizliegts saspiest bimetāla sloksni ar ārēju spēku, jo deformācijas rezultātā darbības temperatūra mainīsies vai neizdosies.
Siltuma vadīšanas prasības
Uzstādīšanas virsmai jābūt līdzenai un tīrai, un jāuzklāj termiskā smērviela, lai nodrošinātu savlaicīgu siltuma pārnesi uz metāla sloksni.
Temperatūras ierobežojumi
Bimetāla sloksnes pielaides robeža: īstermiņa ≤300 ℃, ilgstoši ≤240 ℃ (pārkaršana ir pakļauta metāla nogurumam).
Slodzes saskaņošana
Ir stingri aizliegts pārsniegt nominālo strāvu (piemēram, 10A modelis, kas savienots ar 15A slodzi), jo augstā loka temperatūra saķepinās bimetāla sloksni.
Iv. Kļūdu diagnostikas atsauce
Kontaktu adhēzija : Pārmērīga slodzes strāva izraisa loka metināšanu, un ir jāpārbauda slodzes atbilstība un jānomaina modelis.
Darbības kavēšanās : Uzstādīšanas virsma ir slikti siltumvadoša vai bimetāla sloksne noveco, tāpēc atkārtoti uzklājiet silikona smērvielu vai nomainiet komponentu.
Atiestatīšanas kļūme : Bimetāla sloksne ir deformēta un iestrēdzis, un termostats ir jānomaina kopumā.
▶️ Kopsavilkums: Bimetāla sloksne ir “temperatūras sensors + izpildmehānisms” integrētais KSD301 komponents. Tās diskveida struktūras dizains un sakausējuma attiecība tieši nosaka temperatūras kontroles precizitāti un uzticamību.
