Kas yra atsimenamas lusto saugiklis?

Atstatomas lusto saugiklis, taip pat žinomas kaip PTC (Teigiamas temperatūros koeficientas) atstatomas saugiklis, yra paviršinio montavimo įrenginio tipas (SMD) kuri apsaugo elektronines grandines nuo viršsrovių ir perkaitimo. Jis veikia kaip tradicinis saugiklis, tačiau pašalinus gedimą gali automatiškai atsistatyti iš naujo. Kai įvyksta gedimas, pavyzdžiui, per didelė srovė arba trumpasis jungimas, padidėja saugiklio varža, ribojant srovės srautą. Kai gedimas pašalinamas ir saugiklis atvės, jo pasipriešinimas normalizuojasi, leidžianti srovei vėl tekėti.

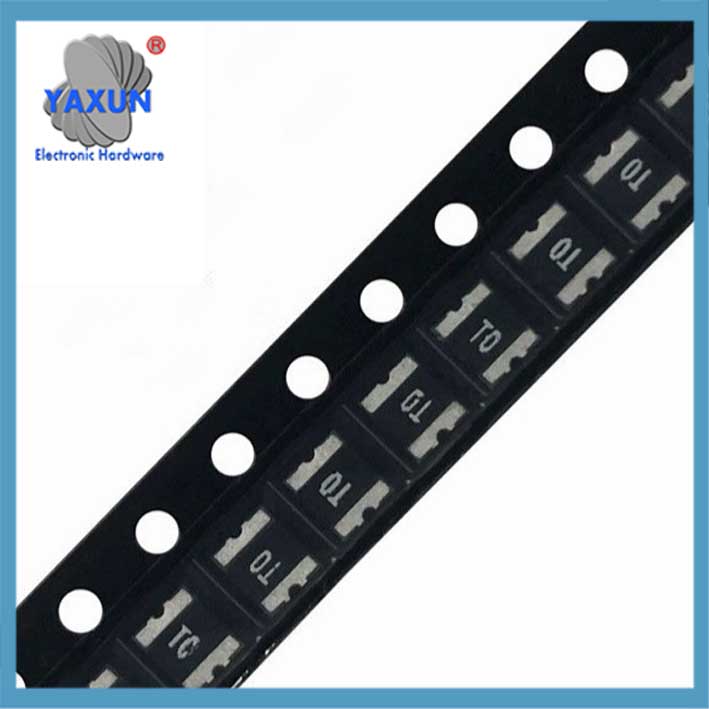

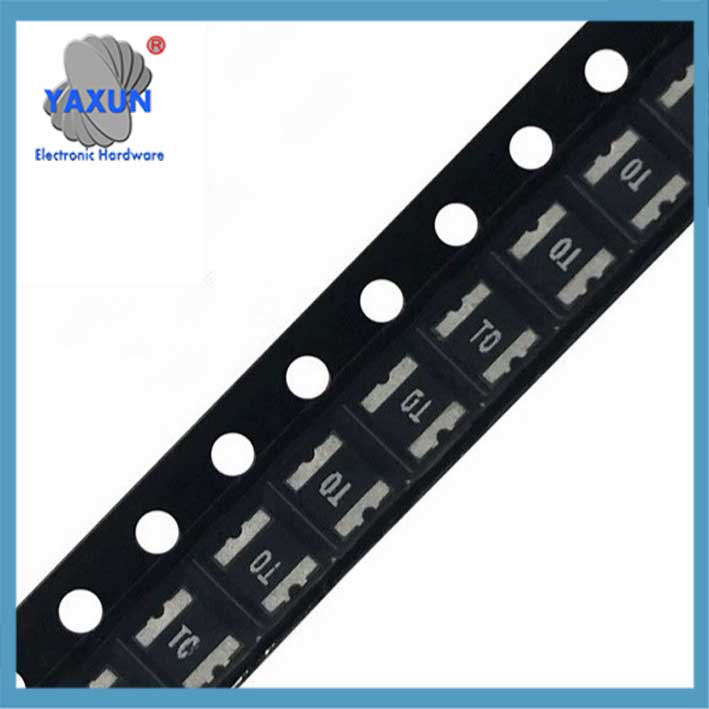

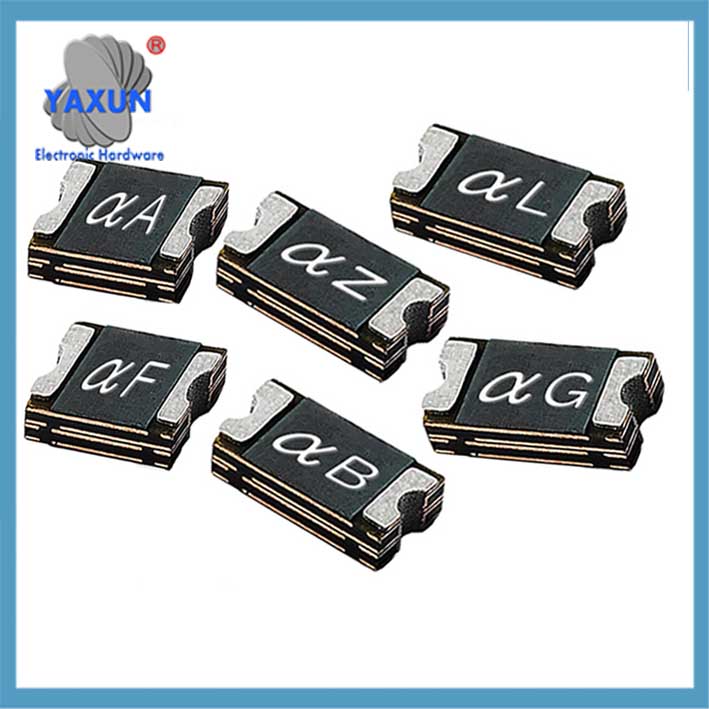

PPTC lusto savaiminio atkūrimo saugiklis 1210 22,5A 3A 6V 30V 33V 60V SMD

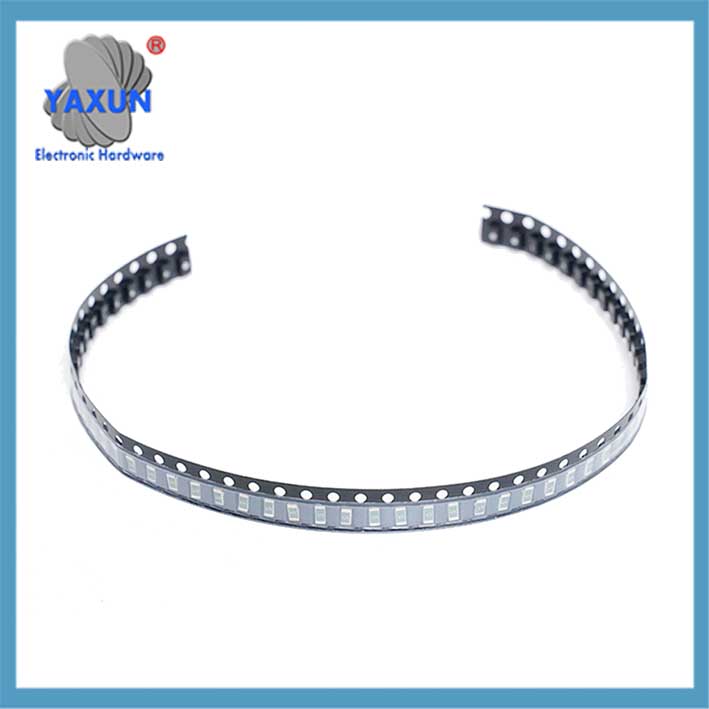

Atstatomas SMD saugiklis 1206 SMD lustas 6V 0,35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

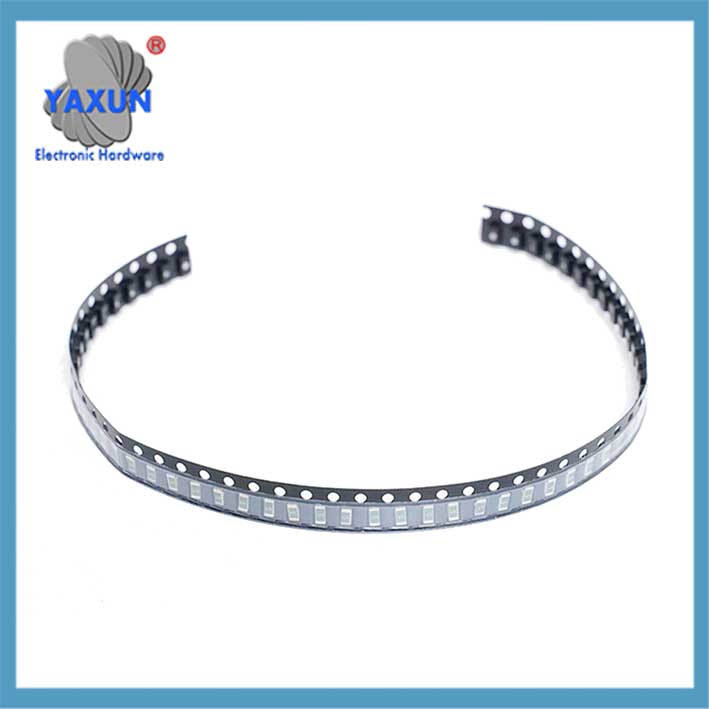

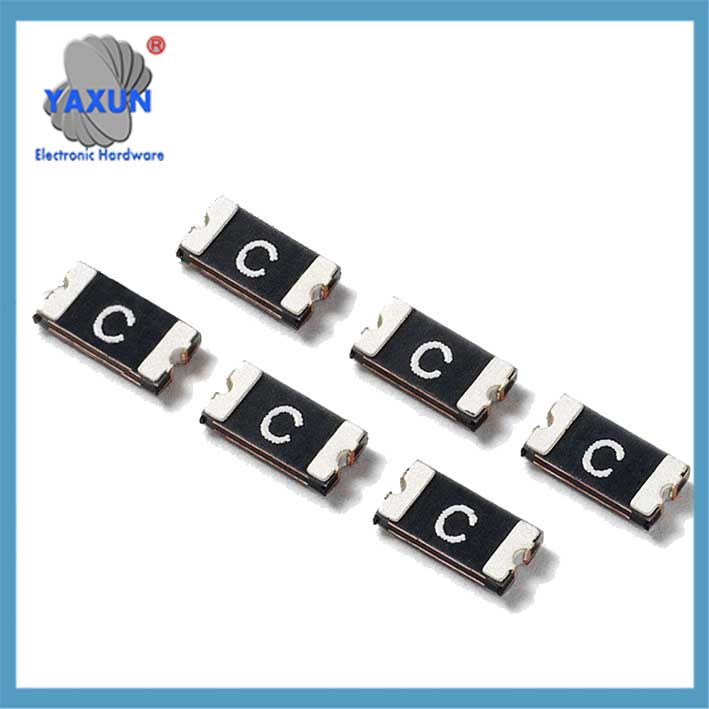

SMD saugiklis atsimena 1812 16V 2a paviršiaus tvirtinimo lustas, skirtas komunikacijoms

Atstatomas lusto saugiklis (PPTC) yra apsaugos nuo viršsrovių elementas, pagrįstas teigiamomis polimero temperatūros koeficiento charakteristikomis. Jis turi automatinio atstatymo funkciją ir yra plačiai naudojamas elektroninės įrangos grandinės apsaugai. Toliau pateikiami pagrindiniai jo punktai:

1. Struktūra ir veikimo principas
Medžiagos sudėtis
Jis sudarytas iš specialiai apdorotos polimerinės dervos (pavyzdžiui, PE polimeras) ir laidžios dalelės (suodžių arba metalo dalelių). Normaliomis sąlygomis, laidžios dalelės sudaro mažos varžos kelią (0.1-kelis omus)‌.
Apsaugos mechanizmas
Kai atsiranda viršsrovė, dėl šiluminio srovės poveikio derva tirpsta ir plečiasi, nutrūksta laidus tinklas, o pasipriešinimas staiga padidėja iki didelio pasipriešinimo būsenos (iki megomų lygio), apriboti srovę iki mikroamperų lygio.
Gedimui pašalinus, laidžios dalelės atvėsta ir susitraukia, vėl prisijungti, ir grįžti į mažo pasipriešinimo būseną, nereikia keisti rankiniu būdu.
PTC elgesys:
Iš naujo nustatomi saugikliai naudoja polimerinį teigiamą temperatūros koeficientą (PPTC) medžiaga. Šios medžiagos atsparumas labai padidėja kylant temperatūrai.

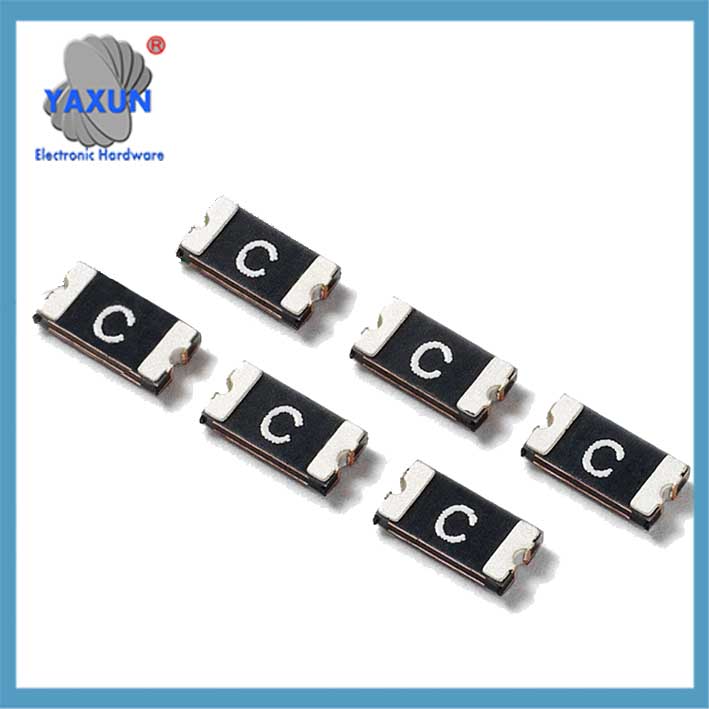

„Littelfuse“ ant paviršiaus montuojamas atstatomas saugiklis, Kinijos tiekėjas

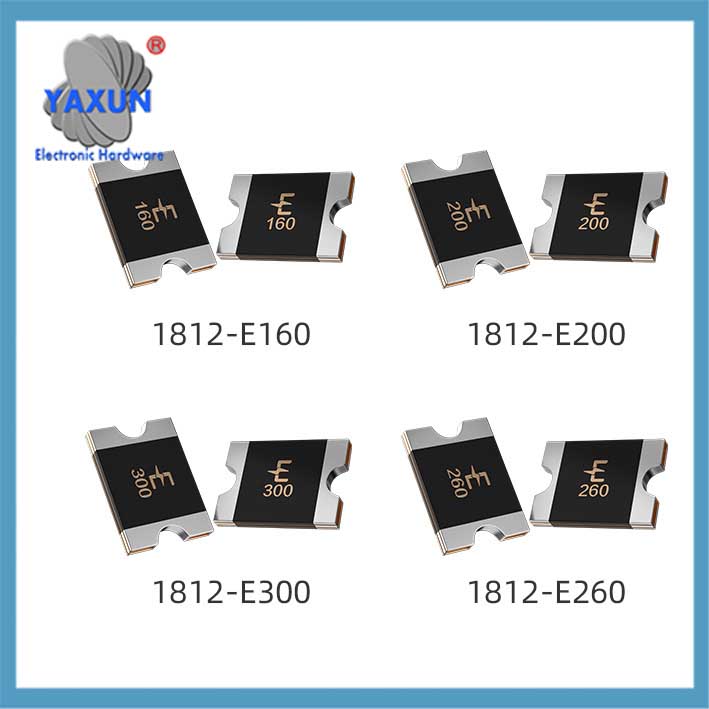

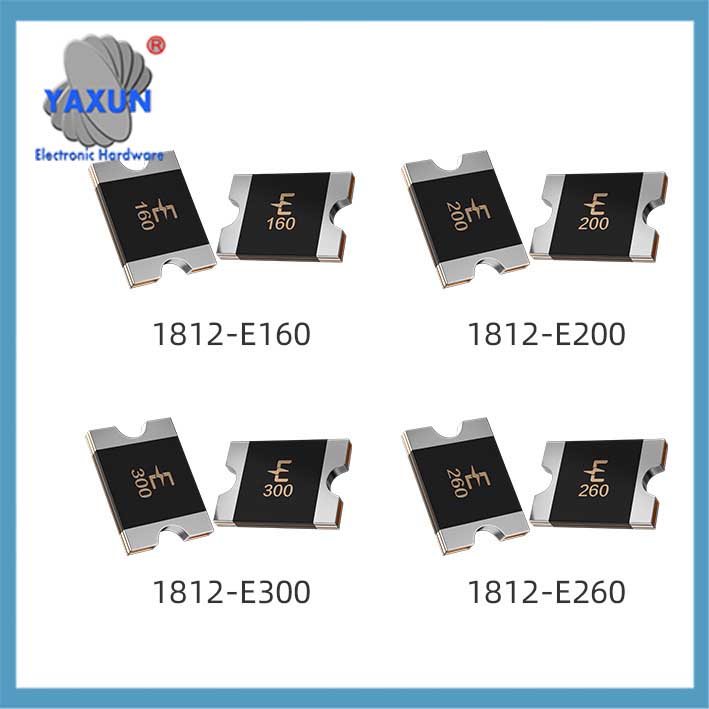

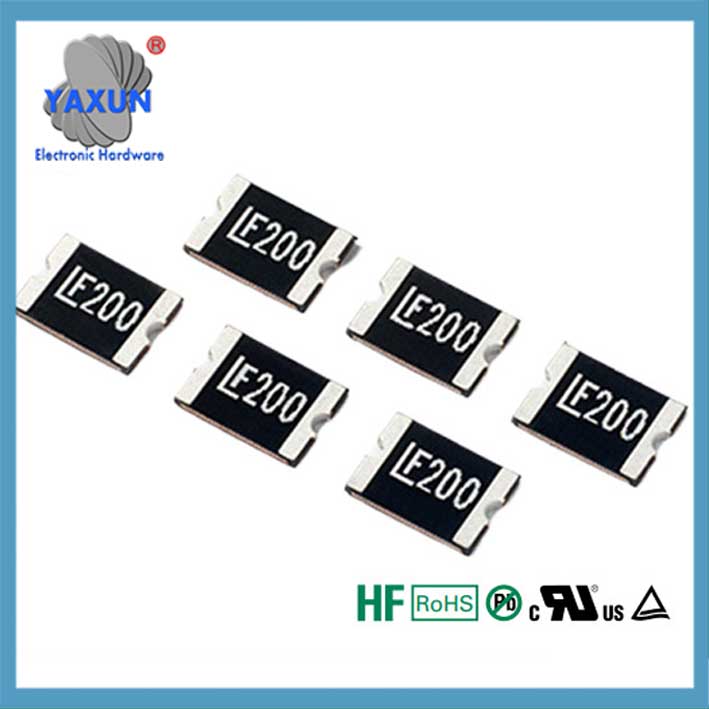

LF 1812 Iš naujo nustatomas saugiklis PPTC 1812L SMD savaiminis atkūrimas 0,2A 0,5A 500mA 0,75A 1,1A 1,5A 2A 2,6A 3A 6V 8V 13,2V 15V 24V 30V

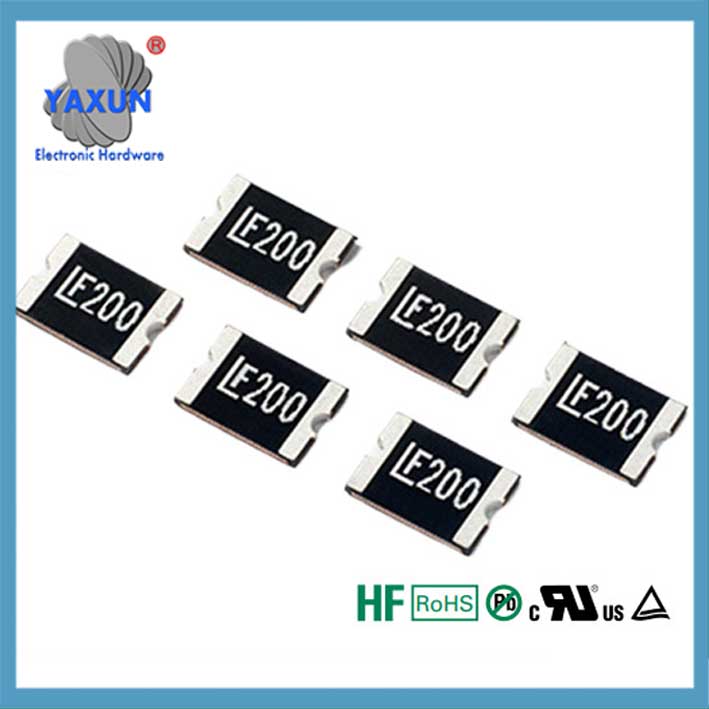

Apsauga nuo viršsrovių ant paviršiaus montuojamas PPTC atstatomas saugiklis 6V 30V 33V 60V SMD

Apsauga nuo viršsrovių:
Kai srovė viršija vardinę saugiklio vertę, teka, PPTC medžiaga įkaista, todėl jo atsparumas didėja. Šis pasipriešinimo padidėjimas sumažina srovės srautą, užkirsti kelią grandinės pažeidimui.

Automatinis atstatymas:
Kai gedimas pašalinamas ir saugiklis atvės, pasipriešinimas mažėja, leidžiantis atnaujinti įprastą srovės tekėjimą.

Pagrindinės savybės ir privalumai:
Savaiminis nustatymas iš naujo:
Galimybė automatiškai atstatyti po gedimo įvykio tampa daugkartinio naudojimo alternatyva tradiciniams saugikliams.

Apsauga nuo viršsrovių:
Apsaugo grandines nuo pažeidimų, kuriuos sukelia per didelė srovė, trumpieji jungimai, arba perkaitimas.

Vietos taupymas:
SMD pakuotė leidžia integruoti į kompaktiškus elektroninius įrenginius.
Platus pritaikymo spektras:
Rasta įvairiuose įrenginiuose, įskaitant kompiuterius, mobiliuosius telefonus, Medicinos įranga, ir automobilių elektronika.

Pavyzdys:
Įsivaizduokite situaciją, kai nešiojamojo kompiuterio USB prievadas netyčia trumpai sujungiamas. Atstatomas saugiklis ant USB maitinimo linijos aptiktų viršsrovę ir padidintų jos varžą, apriboti srovę ir užkirsti kelią nešiojamojo kompiuterio maitinimo šaltinio ir kitų komponentų pažeidimams. Kai trumpas bus pašalintas, saugiklis atsistatytu, ir USB prievadas vėl būtų paruoštas naudoti.
