Skirtumai tarp greito veikimo ir lėto veikimo saugiklių

Pagrindiniai greito ir lėto veikimo saugiklių skirtumai yra jų reakcijos greitis ir taikymo scenarijai: Greitai veikiantys saugikliai akimirksniu perdega, kad apsaugotų jautrius komponentus, o lėtai veikiantys saugikliai atitolina pūtimą, kad atlaikytų viršįtampio sroves.

Pagrindinių skirtumų analizė

Pūtimo charakteristikos ir reakcijos greitis.

Greitai veikiantys saugikliai:

Jie turi labai greitą reagavimo laiką, pučia per milisekundes (paprastai 0,1–5 s) kai atsiranda viršsrovė. Jie tinka tikslių elektroninių komponentų, tokių kaip IC lustai ir puslaidininkiniai įtaisai, apsaugai. (UL standartas).

Jie vadovaujasi Džaulio šildymo efektu (Q = I²Rt), turi paprastą saugiklio konstrukciją, ir greitam šilumos laidumui naudokite siauros pjūvio metalinę vielą.

Jie yra jautrūs momentinėms srovėms ir negali atlaikyti viršįtampių srovių įjungiant / išjungiant arba paleidžiant variklį.

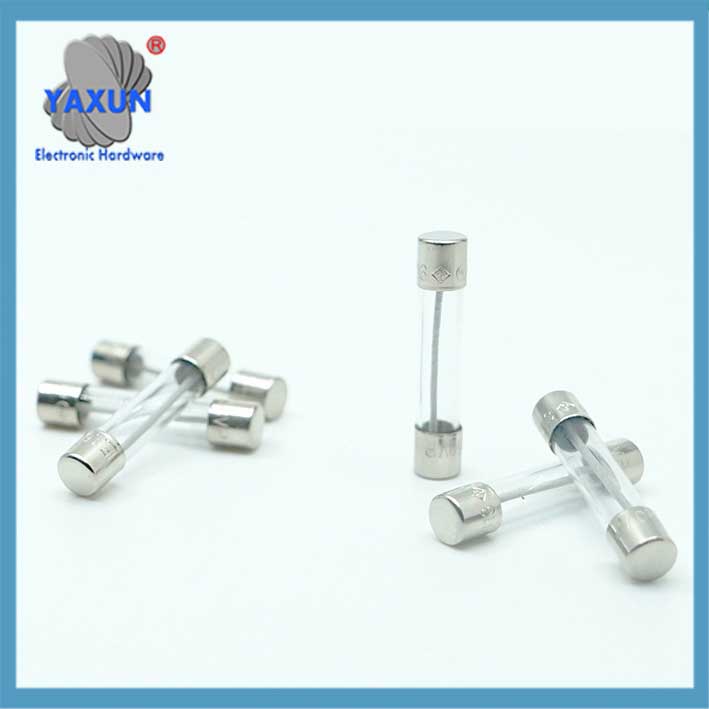

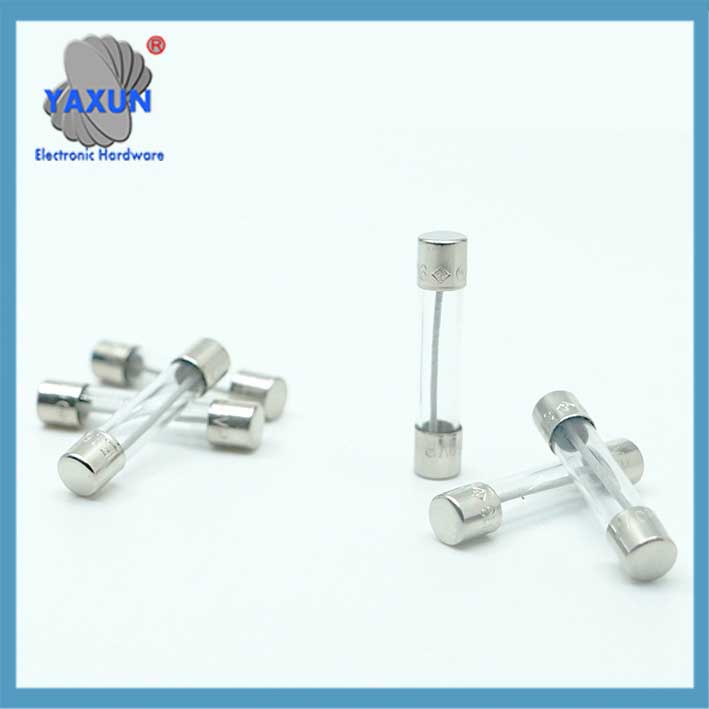

Skirtumai tarp greito veikimo ir lėto veikimo saugiklių

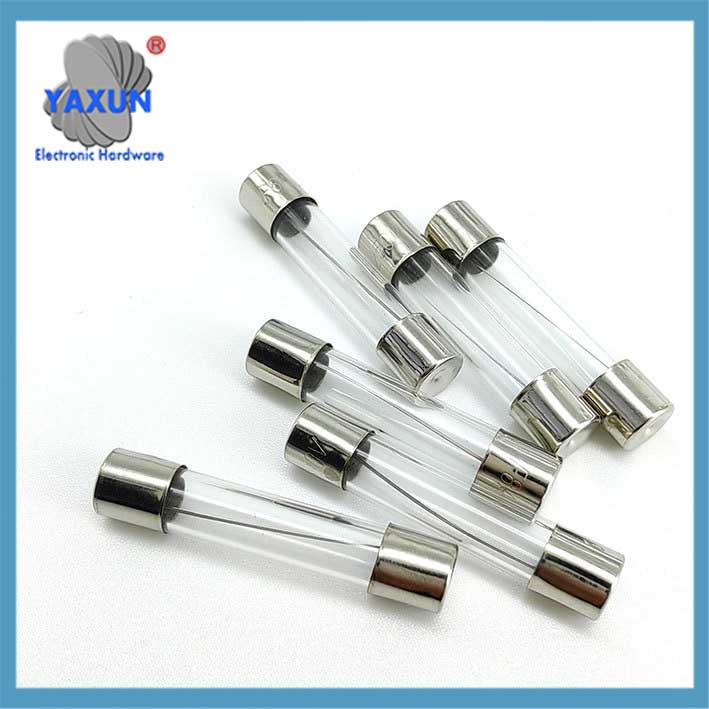

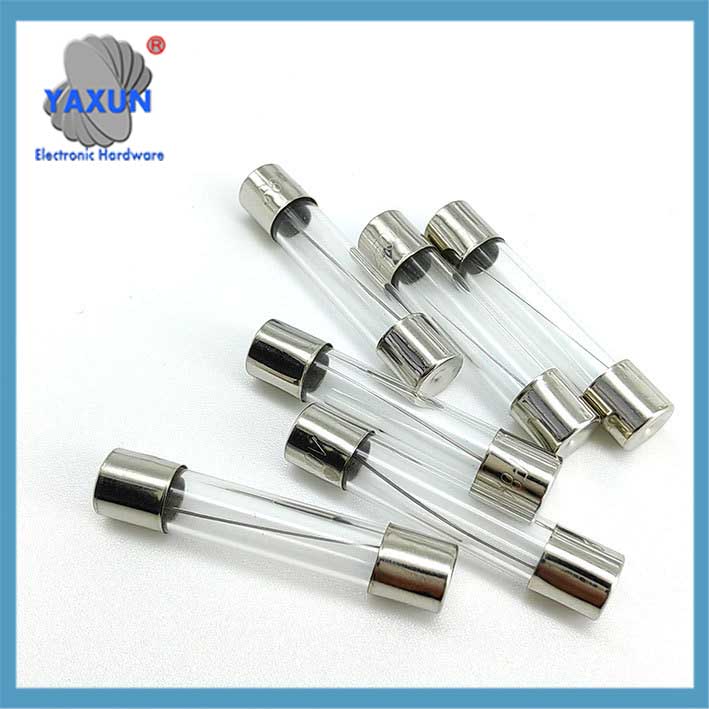

Greito ir lėto degimo saugiklių parinkimas ir pritaikymas

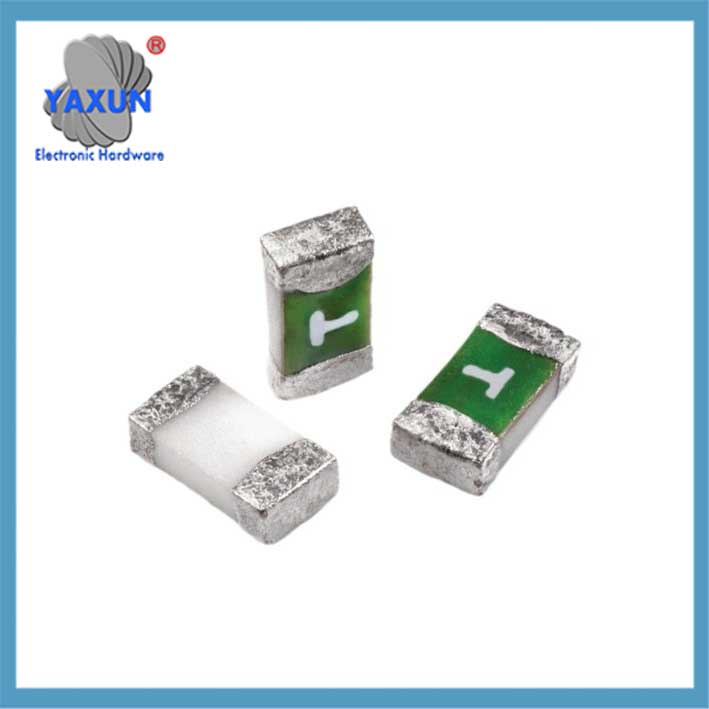

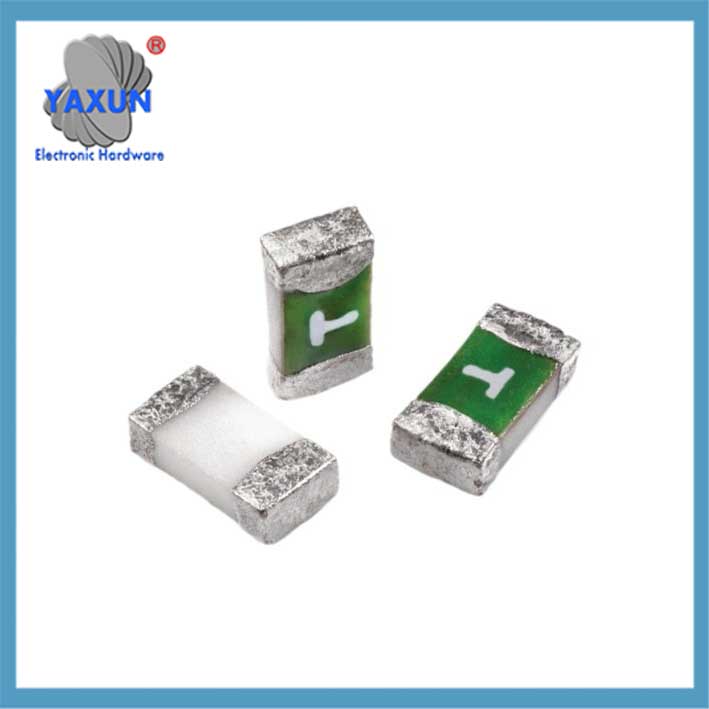

Greitai ir lėtai veikiančių lustinių saugiklių taikymas

Lėtai veikiantys saugikliai:

Jie atlaiko trumpalaikes viršsroves (pvz., 7 kartų didesnė už vardinę srovę 0.5-3 sekundes variklio paleidimo metu). .
Jame yra laiko delsos funkcija, paėmimas 5 į 10 sekundžių, kad sudegtų 2 kartų didesnė už vardinę srovę, ir gali atlaikyti trumpalaikius didelės srovės viršįtampius (pvz., variklio paleidimo srovės iki 7 kartų didesnė už vardinę srovę).
Jis turi didelę lydymosi šiluminę vertę, uždelstas saugiklio atidarymas dėl šilumos sugerties kvarciniame smėlyje arba spiralinės konstrukcijos.

Greito pūtimo programos:
Varžinės apkrovos grandinės (elektriniai šildymo prietaisai, LED apšvietimas);
Jautrių puslaidininkinių įtaisų apsauga (pavyzdžiui, MOSFET ir ličio baterijų blokai, skirti apsaugoti nuo trumpojo jungimo);
Varžinės apkrovos (elektriniai virduliai, ryžių viryklės);
Jautrių grandinių, pvz., ličio baterijų blokų ir grandinių plokščių, apsauga;
Programos, kuriose reikia greitai nutraukti trumpojo jungimo sroves.

Lėto pūtimo programos:
Indukcinės/talpinės apkrovos (variklius, perjungimo maitinimo šaltiniai);
Programos, kurioms reikalinga apsauga nuo viršįtampių (pavyzdžiui, įmagnetinimo viršįtampių apsauga transformatoriams, kurių galia viršija 100 kVA);
Indukcinės/talpinės grandinės, tokios kaip varikliai, maitinimo šaltiniai, ir inverteriai;
Įranga, kuriai veikia paleidimo srovė (pavyzdžiui, perjungimo maitinimo šaltiniai ir transformatoriai);
Aplinkos aplinka, kuriai reikalinga impulsų srovės tolerancija.

Apsaugos funkcijų skirtumai Greitai užsidegantys saugikliai: Pateikite tik apsaugą nuo trumpojo jungimo ir negalite atskirti perkrovos ir trumpalaikių impulsų. .
Lėtai degantys saugikliai: Užtikrinkite apsaugą nuo perkrovos ir trumpojo jungimo, naudojant I²t reikšmę (srovės ir laiko kvadrato integralas) energijai nustatyti. .

Pagrindiniai parametrai ir pasirinkimas Pagrindiniai taškai
I-T kreivės skirtumai
Greitai užsidegantys saugikliai turi statesnę kreivę, kurių lydymosi laikas ≤0,1 s esant 2 kartus didesnei už vardinę srovę; lėtai pučiantys saugikliai turi plokštesnę kreivę, kurių atsparumo laikas ≥10s, esant 2 kartus didesnei už vardinę srovę.
Keitimosi rizika
Lėto degimo saugiklį pakeitus greitai perdegančiu saugikliu, įrenginys gali neįsijungti; greitai perdegantį saugiklį pakeitus lėtai degančiu saugikliu, gali padidėti jautrių komponentų sugadinimo rizika.
Kaina ir struktūra
Lėtai pučiantys saugikliai yra brangesni dėl specialių lydinių arba sudėtingų konstrukcijų.

Pasirinkimo svarstymai
Parametrų skaičiavimo prioritetas:
Patikrinkite, ar grandinės didžiausio viršįtampio I²t vertė yra mažesnė už saugiklio atsparumo vertę (pavyzdžiui, maitinimo šaltinis turi išlaikyti 15A/150ms viršįtampio testą). .
Pertraukimo galia turi būti didesnė už didžiausią sistemos trumpojo jungimo srovę (pvz., 35kA trumpajam jungimui, pasirinkti 50 kA pertraukiamąją galią). .

Dažnos klaidingos nuomonės:
Dėl aukštos temperatūros gali sumažėti vardinė lėto saugiklio srovė 30%. .
Netinkamai naudojant greitai perdegantį saugiklį UPS gali sukelti klaidingą išjungimą (one case resulted in losses of 1.8 milijonas juanių). .
Experiments show that when a lithium battery short-circuits, the probability of thermal runaway caused by a slow-blow fuse is eight times higher than that of a fast-blow fuse.
In inverter testing, misusing a slow-blow fuse can increase the module damage rate from 1% į 37%.
