Kas yra automobilio variklio vandens temperatūros jutiklis?

Automobilio variklio vandens temperatūros jutiklis matuoja vandens temperatūrą arba skystą aušinimo skystį. Šie jutikliai naudojami įvairiose programose, įskaitant automobilių variklius, Vandens aušinimo sistemos, ir pramoniniai procesai, Stebėti ir reguliuoti temperatūrą. Naudojamas įvairiuose pramoniniuose procesuose, kad būtų galima išmatuoti vandens ar kitų skysčių temperatūrą, Dažnai kartu su duomenų kaupikliais ar valdymo sistemomis.

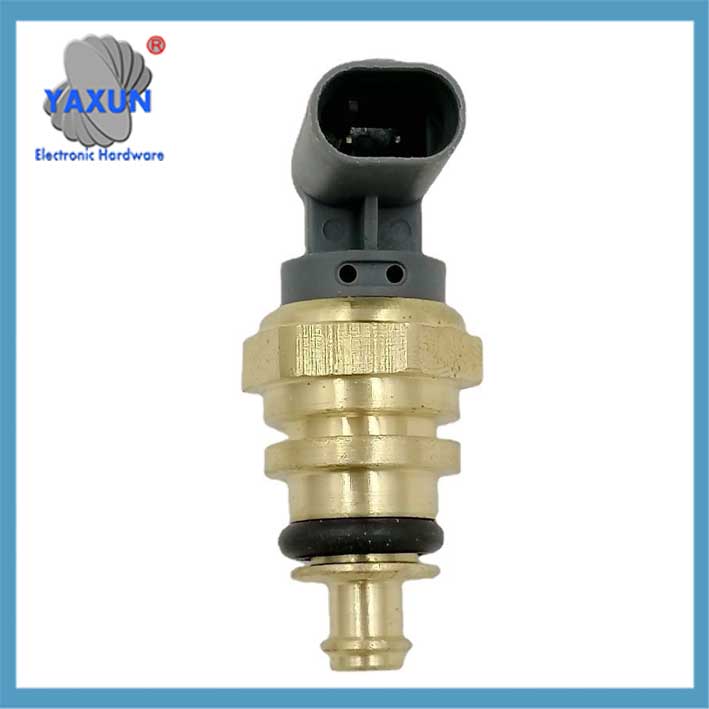

Vandens temperatūros jutiklis 1338418 55187822 71741090 1338.C7 Vandens temperatūros jungiklis

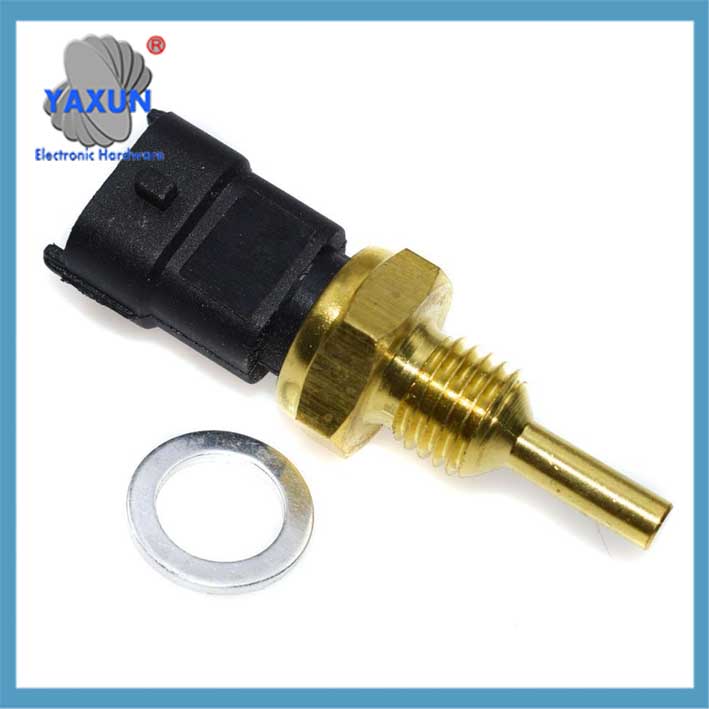

6K2A-12A648-AA Vandens temperatūros jutiklio kištukas, tinkamas „Ford“ vandens aušinimo ventiliatoriui

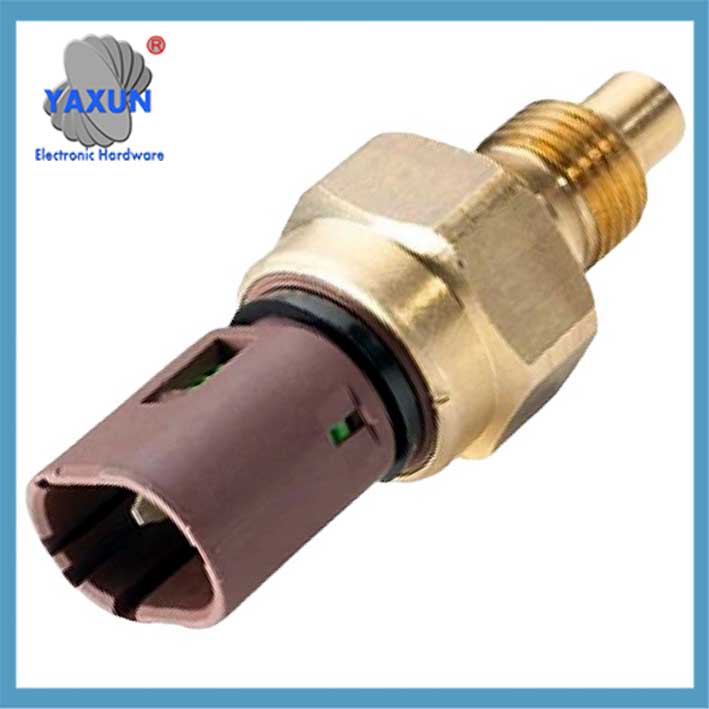

Keičiamas vandens temperatūros jutiklis, 1/4″ NPT – Automobilių lenktynių reikmenys

Pagrindinė vandens temperatūros jutiklio funkcija yra stebėti variklio aušinimo skysčio temperatūrą. Jo pagrindinis komponentas yra neigiamo temperatūros koeficiento termistorius (NTC). Šios medžiagos atsparumo vertė mažėja eksponentiškai, kai temperatūra pakyla, pvz., apie 2,5 kΩ esant 20 ℃ ir apie 0,3 kΩ esant 80 ℃. Ši funkcija leidžia temperatūros pokyčius paversti elektriniais signalais.

Dėl įrengimo vietos, dauguma jutiklių (65%) yra sumontuoti ant variklio cilindrų bloko / cilindro galvutės vandens apvalkalo. Kai kurie taip pat yra šalia cilindro galvutės termostato (22%) arba radiatoriaus išleidimo anga (13%). Ši konstrukcija skirta tiesiogiai liestis su aušinimo skysčiu, kad būtų užtikrintas tikslus temperatūros matavimas.

Jutiklio vaidmuo yra labai svarbus: esant žemai temperatūrai, ECU padidins įpurškimo tūrį 30% padėti šaltam užvedimui; esant aukštai temperatūrai, injekcijos bazinis kiekis bus pataisytas. Tai taip pat turės įtakos uždegimo sistemai, pvz., uždegimo kampo padidinimas 8–12° esant -20 ℃ ir atidėjimas 4–6° esant 100 ℃, kad būtų išvengta sprogimo.. Be to, Nuo to priklauso ir tuščiosios eigos greičio reguliavimas, ir greitis bus padidintas iki 1200-1500 aps./min esant žemai temperatūrai.

Kalbant apie gedimo pasireiškimą, dažnos problemos yra šalto užvedimo sunkumas, nestabilus tuščiosios eigos greitis, nenormalus ventiliatoriaus veikimas, ir tt. Yra keletas diagnozavimo būdų: Norėdami išmatuoti maitinimo įtampą, naudokite multimetrą (Įprasta 5V arba 12V), skaityti duomenų srautą (Normalus vandens temperatūros signalas yra apie 95 ℃), arba išmatuokite varžos vertę po kaitinimo (turi būti 1,4-1,9 kΩ esant 30 ℃).

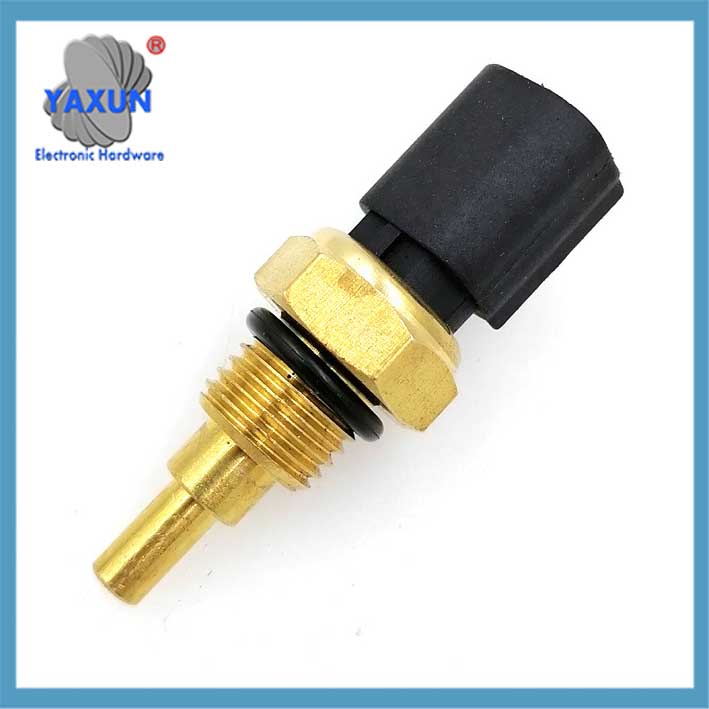

7700810879 Automobilio vandens temperatūros jutiklio funkcija ir taikymas

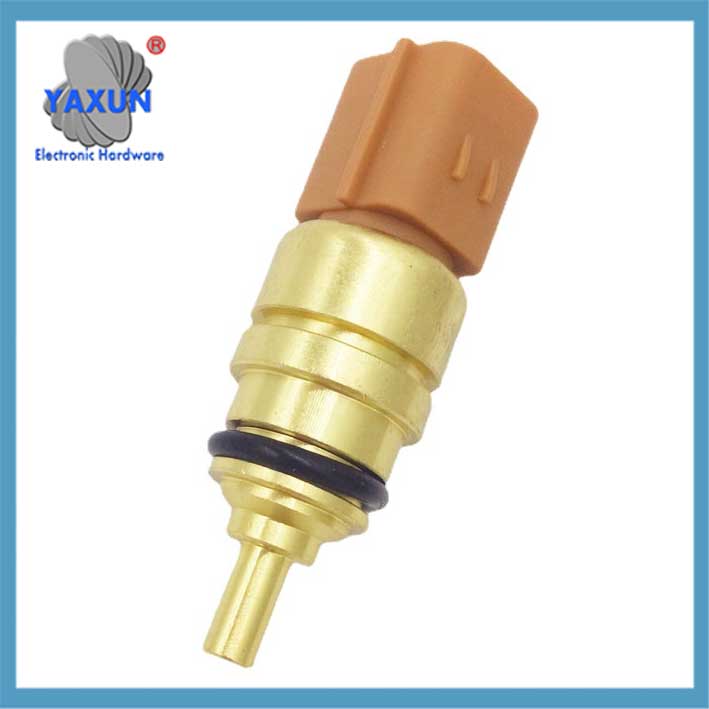

Individualus NTC vandens temperatūros jutiklio vario zondo mazgas

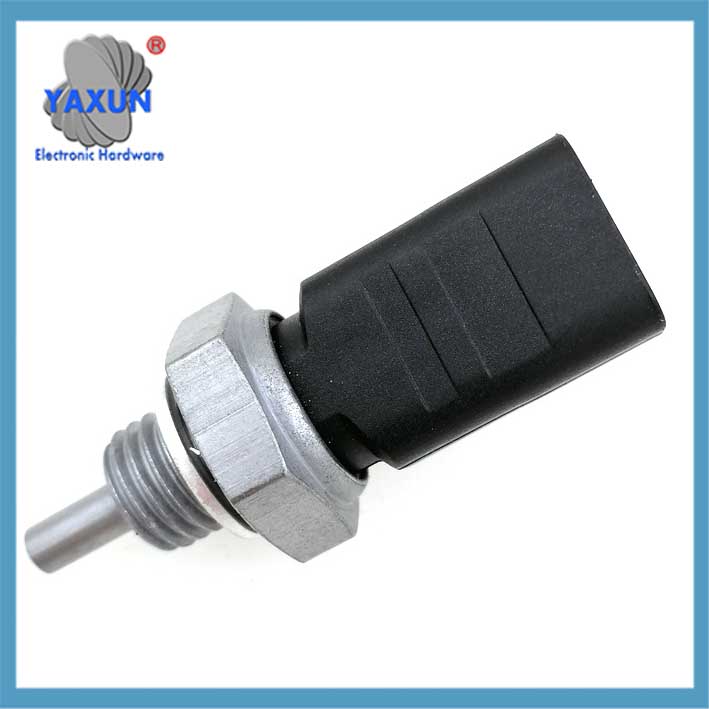

Vandens temperatūros daviklis ~ Aušinimo skysčio temperatūros jutiklis & Pigtail jungties laidai, skirti GM TX3 TS10075 15326386

Automobilio variklio vandens temperatūros jutiklis yra pagrindinis variklio valdymo sistemos stebėjimo elementas. Jo funkcija, struktūra, veikimo principas ir gedimo pasireiškimas yra tokie:

🔧‌1. Struktūra ir veikimo principas
Pagrindinis elementas: Priimamas neigiamo temperatūros koeficiento termistorius (NTC), varžos vertė didėja eksponentiškai mažėja, kai temperatūra pakyla (pavyzdžiui, apie 2,5 kΩ esant 20 ℃, ir nukrenta iki 0,3 kΩ esant 80 ℃).
Signalo konvertavimas: Konvertuokite aušinimo skysčio temperatūros pokytį į elektrinį signalą (paprastai 1.3V-3.8V tiesinis pokytis) ir perduoti jį į variklio valdymo bloką (ECU).

Montavimo vieta:
Variklio cilindrų blokas / cilindro galvutės vandens apvalkalas (apskaitą 65%);
Aušinimo skysčio šunto vamzdis arba šalia termostato.

Vandens temperatūros jutiklių tipai:
Variklio aušinimo skysčio temperatūros jutikliai (ECTS):
Rasta transporto priemonėse, šie jutikliai stebi variklio aušinimo skysčio temperatūrą, grįžtamojo ryšio teikimas variklio valdymo blokui (ECU) optimaliam degalų įpurškimui ir uždegimo laikui.
Vandens aušinimo sistemos jutikliai:
Naudojamas asmeninio kompiuterio vandens aušinimo kilpose arba pramoninėse aušinimo sistemose, kad būtų galima stebėti aušinimo skysčio temperatūrą ir užtikrinti tinkamą šilumos išsklaidymą.

Programų pavyzdžiai:
Automobiliai: Variklio aušinimo skysčio temperatūros stebėjimas, siekiant optimizuoti variklio veikimą ir išvengti perkaitimo.
Vandens aušinimas: Optimalios temperatūros palaikymas kompiuterio vandens aušinimo kilpose, kad sistema veiktų stabiliai.
Pramoniniai procesai: Temperatūrų stebėjimas gamybos procesuose, ŠVOK sistemos, ir kitos programos, susijusios su skysčiais.
Akvakultūra: Vandens temperatūros stebėjimas optimaliam žuvų ar augalų augimui.
Okeanografija: Vandens temperatūros matavimas įvairiuose gyliuose tyrimams ir stebėjimui.

⚙️ ‌2. Pagrindinės funkcijos
Vandens temperatūros jutiklis realiu laiku pateikia temperatūros duomenis ECU, kad dinamiškai reguliuotų variklio darbą:

Degalų kontrolė: Žema temperatūra (<86℃): Padidinkite injekcijos kiekį (iki +30% kompensacija) pagerinti šalto užvedimo veikimą;
Aukšta temperatūra: Sumažinkite įpurškimo kiekį ir optimizuokite oro ir degalų santykį.
Uždegimo reguliavimas: Padidinkite uždegimo pasukimo kampą esant žemai temperatūrai (8-12 ° C prie -20 ° C), ir vėlavimas esant aukštai temperatūrai (4–6° 100 ℃ temperatūroje) kad būtų išvengta sprogimo.
Tuščiosios eigos ir šilumos išsklaidymo valdymas: Esant žemai temperatūrai, tuščiosios eigos greitį padidinkite iki 1200–1500 aps./min;
Suaktyvinkite aušinimo ventiliatoriaus paleidimą ir sustabdymą (didelės spartos veikimas esant aukštai temperatūrai).
Instrumentų ekranas: Pasukite vandens temperatūros matuoklio rodyklę, 90℃ yra ideali darbo temperatūra.

Pagrindinės savybės:
Matavimo diapazonas: Temperatūros diapazonas, kurį jutiklis gali tiksliai išmatuoti.
Tikslumas: Kiek jutiklio rodmenys atitinka tikrąją temperatūrą.
Atsakymo laikas: Greitis, kuriuo jutiklis reaguoja į temperatūros pokyčius.
Patvarumas: Jutiklio gebėjimas atlaikyti aplinkos sąlygas (pvz., vandens, kraštutinės temperatūros).
Montavimo stilius: Kaip jutiklis prijungiamas prie sistemos (pvz., panardinimas, sriegio tipas).

⚠️‌III. Gedimų pasireiškimas ir diagnostika
(1) Tipiški gedimo simptomai:
Sunku užvesti šaltą automobilį, tuščiosios eigos svyravimai arba nenormalus padidėjimas;
Nenormalus vandens temperatūros matuoklio indikatorius (jokio judesio, klaidingai aukštas arba už diapazono ribų);
Aušinimo ventiliatorius veikia toliau arba visai neįsijungia;
Padidėjusios degalų sąnaudos ir silpnas pagreitis.

(2) Aptikimo metodas:

IV. Gedimo poveikio mechanizmas ‌Signalo iškraipymas‌: ECU neteisingai įvertina temperatūrą (pavyzdžiui, gauti fiksuotą -40 ℃ arba 130 ℃ signalą), dėl to netinkama įpurškimo/uždegimo strategija;
Linijos gedimas: Atvira grandinė / trumpasis jungimas blokuoja signalo perdavimą, sukelia mišinio disbalansą;
Komponentų senėjimas: Dėl termistoriaus charakteristikų dreifo ar aušinimo skysčio korozijos sumažėja tikslumas.

💎 Santrauka
Vandens temperatūros jutiklis yra kaip “termometras” variklio. Jo tikslumas tiesiogiai susijęs su degalų taupymu, išmetamųjų teršalų kontrolė ir mechaninis tarnavimo laikas. Reguliariai tikrinkite varžos charakteristikas ir signalo stabilumą (ypač karštų ir šaltų būsenų palyginimas) gali veiksmingai užkirsti kelią sisteminiams gedimams, kuriuos sukelia jutiklio gedimas.
