Greito ir lėto degimo saugiklių skirtumas ir pritaikymas

Pagrindinis skirtumas tarp greitai veikiančių ir lėtai veikiančių saugiklių. Pagrindiniai jų skirtumai yra lydymosi greitis ir gebėjimas atlaikyti impulsines sroves. Greitai veikiantys saugikliai greitai reaguoja ir yra tinkami jautrioms grandinėms apsaugoti; lėtai veikiantys saugikliai gali atlaikyti momentines viršįtampio sroves ir išvengti klaidingo suveikimo.

Dėl taikymo scenarijų, minima, kad greito veikimo saugikliai tinka varžinėms apkrovoms ir IC apsaugai, o lėtai veikiantys saugikliai tinka talpinėms/indukcinėms apkrovoms. Ši informacija yra labai svarbi, nes dėl netinkamo taikymo scenarijaus įrenginys neįsijungs arba apsauga suges. Ypač pabrėžiama, kad lėtai veikiantys saugikliai turi būti naudojami tais atvejais, kai yra viršįtampių srovės, pvz., perjungiant maitinimo šaltinius..

Kalbant apie techninius principus, the “vėlavimo charakteristikos” lėtai veikiančių saugiklių yra gaunami iš specialių konstrukcijų ir medžiagų dizaino, kurios leidžia jiems sugerti energiją ir atsispirti impulsams. Šis principinis paaiškinimas yra labai vertingas ir gali padėti vartotojams suprasti, kodėl greitai veikiantys saugikliai negali paprasčiausiai pakeisti lėtai veikiančių saugiklių.

Praktiniai parametrų pasirinkimo pasiūlymai: Nominali srovė yra 1.5-2 kartų darbinė srovė. Tačiau, svarbu atkreipti dėmesį į nesusipratimą, kad greičiau veiksmas, tuo geriau. The “vangumas” Lėtai veikiantys saugikliai iš tikrųjų yra jų protingo sprendimo atspindys.

Būtų aiškiau apsvarstyti galimybę jį suskirstyti į lentelę, kad būtų parodytas palyginimas. Lentelėje turi būti keturi matmenys: lydymosi charakteristikos, taikomos apkrovos, tipinės programos, ir pakeitimo principai, kad vartotojai galėtų jį pamatyti iš pirmo žvilgsnio. Pavyzdžiui, the “atsparumas viršįtampiams” lėto perdegimo saugiklis atitinka talpines / indukcines apkrovas, ir tipiškos programos yra maitinimo šaltinių perjungimas ir variklio paleidimas.

Pagrindinis skirtumas tarp greito veikimo (greitas smūgis) ir lėtai veikiantis (lėtas smūgis) saugikliai slypi lydiklio charakteristikose, taikymo scenarijai ir atsparumas viršįtampiams. Konkretus palyginimas yra toks:

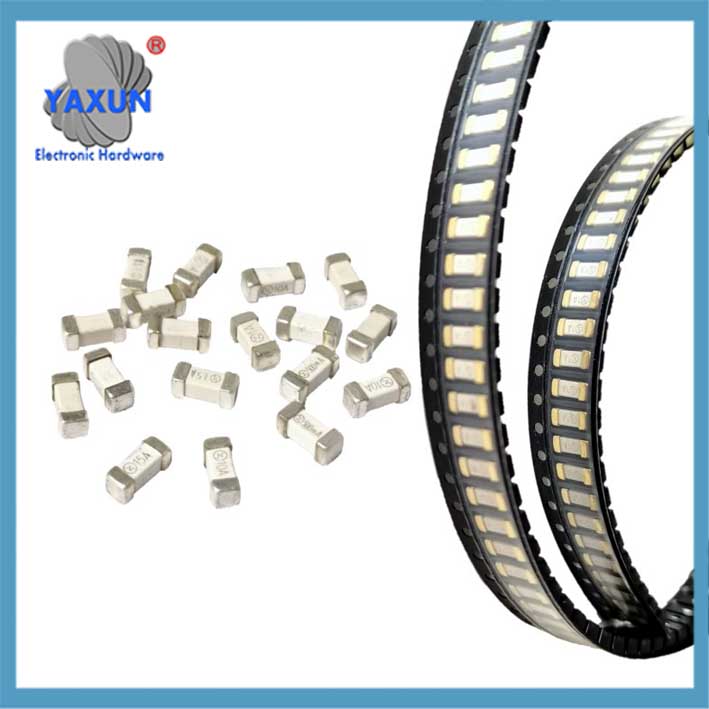

Greitas-lėtas, greita pertrauka 6125 lusto saugiklis 20A, 30A, 40A, naujos energijos akumuliatoriaus grandinės apsaugai

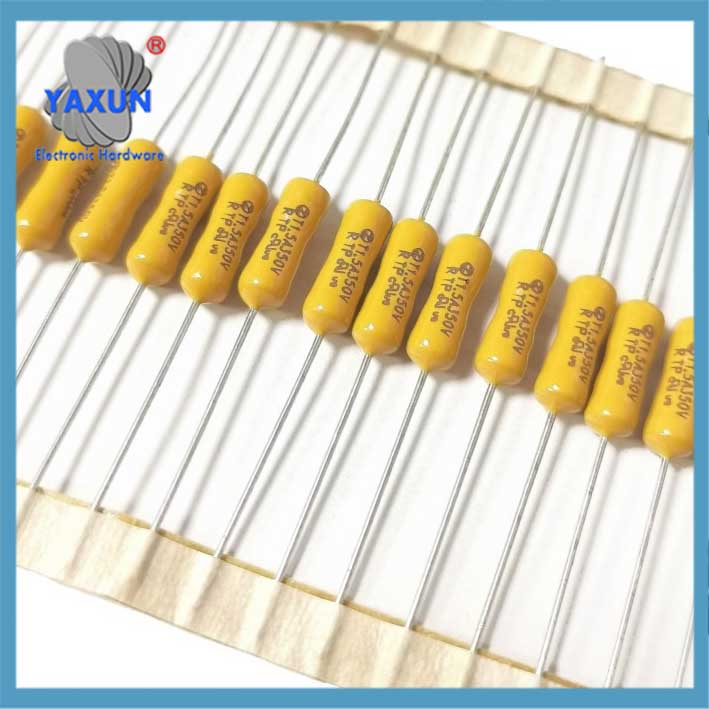

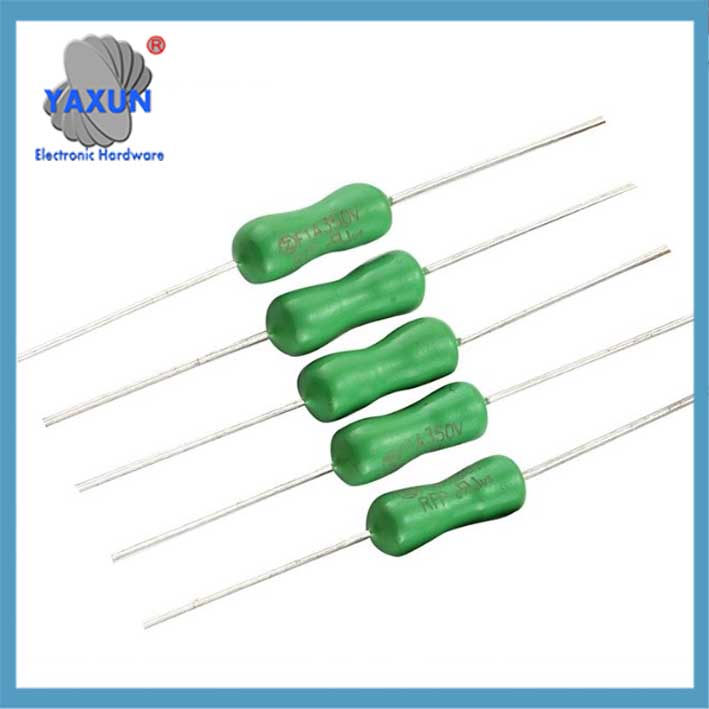

Mikro rezistoriaus tipas Pico miniatiūrinis kasetės saugiklis 250v su ašiniu švinu, žalias greitai veikiantis greitas smūgis

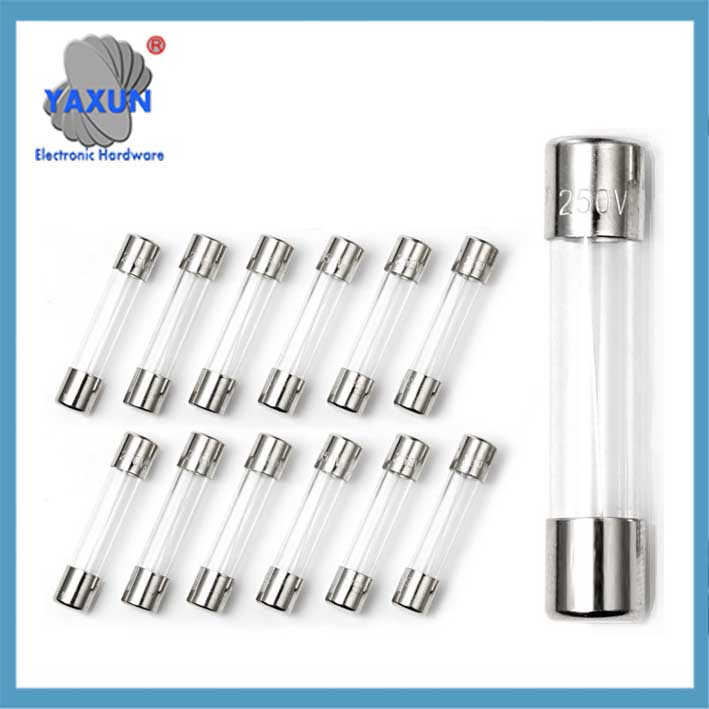

6×30, 6.3×32 greito veikimo saugiklis Vamzdis 200mA-50A 500V, 600V, 750, 1000V

aš. Pagrindinis skirtumas

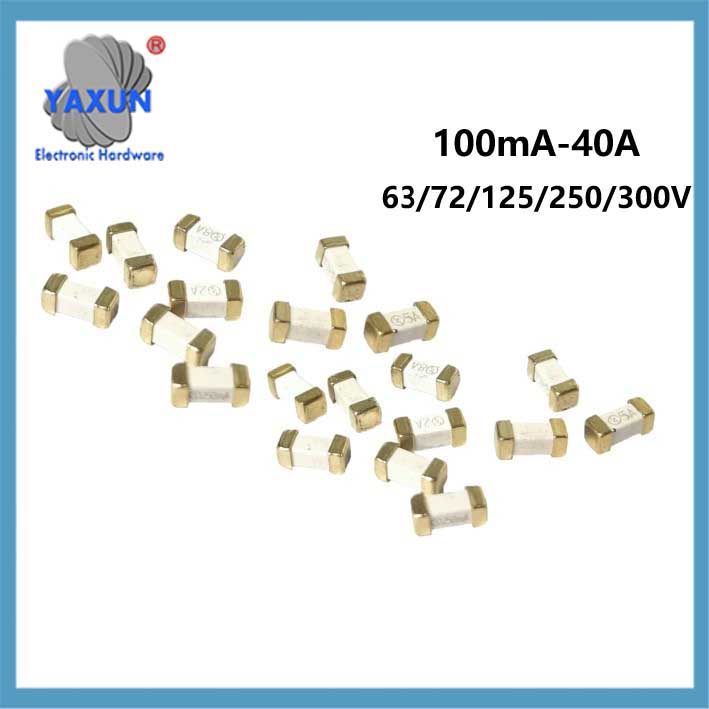

Greitai veikiantis, Lėtai veikiantys lustiniai saugikliai 63V 72V 125V 250V 300V naujiems energijos akumuliatoriams

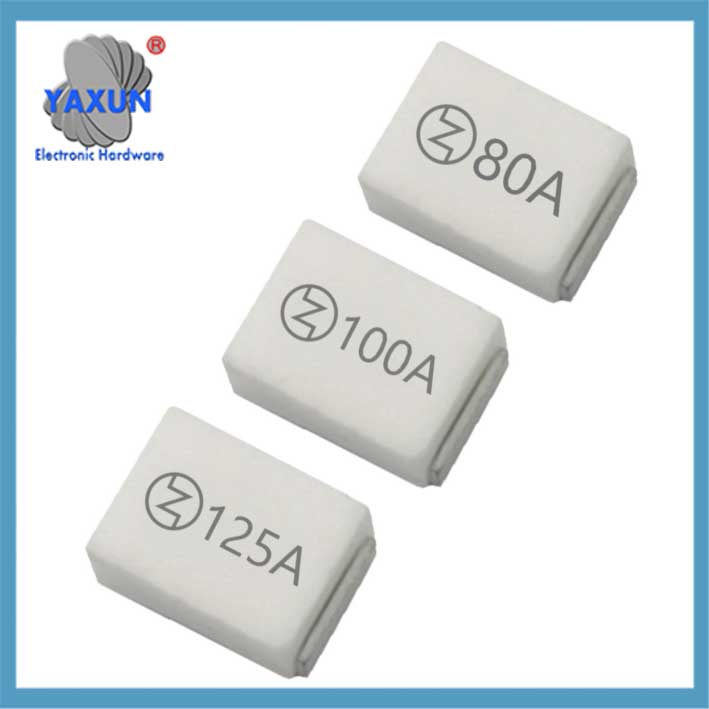

8810 didelės srovės mikroschemų saugiklis 20A-125A kvadratinis keraminis saugiklis lėtai pučiantis 32V ~ 125V

2.4-7mm

II. Taikymo scenarijus
Greitai veikiantis saugiklis taikomas scenarijus
Varžinė grandinė su stabilia darbo srove (elektrinis virdulys, šildytuvas);
Grandinė, kuriai reikia greitai apsaugoti vertingus įrenginius (IC, MOS vamzdis);
Jautri elektroninė įranga be viršįtampio srovės.

Lėtai pučiančio saugiklio taikymo scenarijai
Talpinės grandinės su paleidimo viršįtampiais (perjungiamojo maitinimo šaltinio elektrolitinių kondensatorių įkrovimas);
Indukcinės apkrovos su didelėmis paleidimo srovėmis (variklius, kompresoriai);
Maitinimo įvesties/išvesties gnybtai ir kitos jungtys, jautrios impulsiniams trikdžiams.

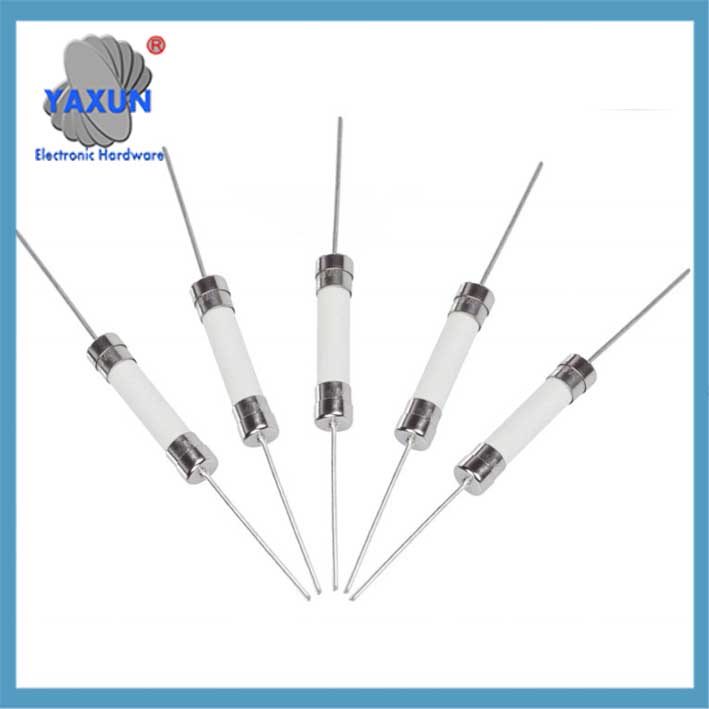

6×30 keraminis saugiklis 500V/250V/125V 200mA-50A lėtai pučiamas greitas

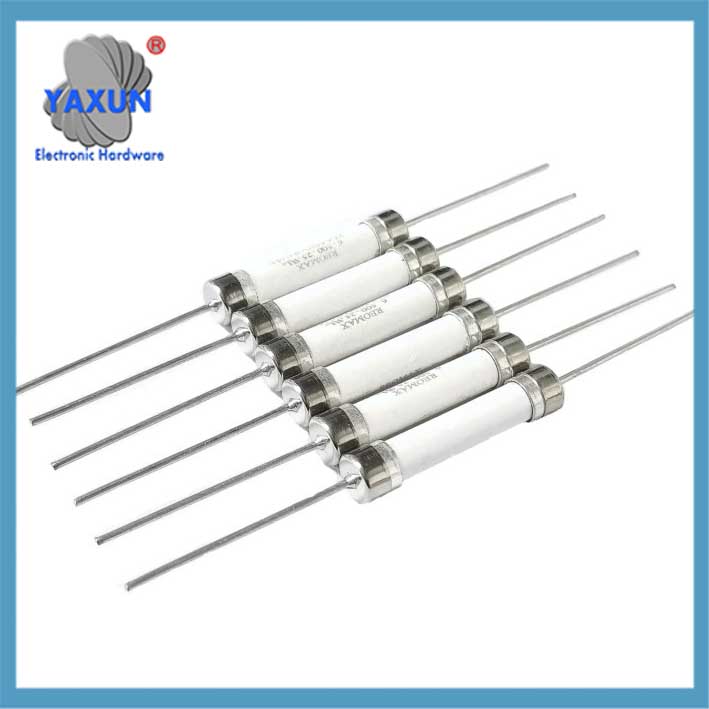

6×30, 6.35×32 aukštos įtampos keraminis saugiklio vamzdis 200mA-50A 500V, 600V, 750V, 1000V

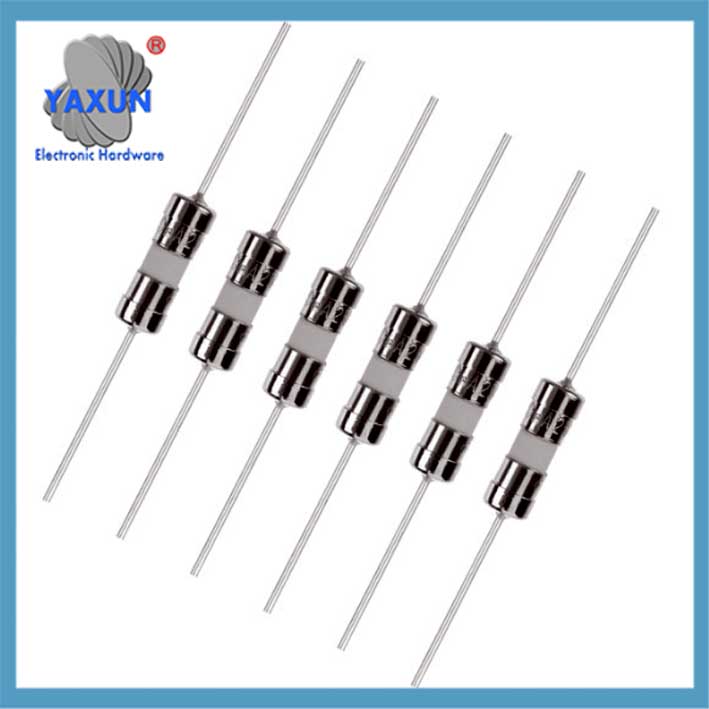

Keraminis saugiklis 3×10, 3.6×10, 4x11mm keraminis saugiklio vamzdis 200mA-15A vieno korpuso & su švino viela

III. Pasirinkimo svarstymai
Nominali srovė: Paprastai 1.5-2 kartų didžiausią įrenginio veikimo srovę, kad būtų suderinama su viršįtampiais.
Pakeitimo principas:
Greitas pertraukimas gali būti pakeistas lėta pertrauka, kad būtų pagerinta apsauga nuo trukdžių (išskyrus jautrias grandines);
Niekada nepakeiskite lėto pertraukimo greitu pertraukimu, kitu atveju sukels paleidimo saugiklį (pavyzdžiui, kai užvedamas variklis).
Žymėjimo skirtumas:
Greitas pertraukimas paprastai žymimas raide F (Greitai veikiantis), o lėta pertrauka pažymėta raide ‌T‌ (Laiko vėlavimas).

IV. Techninis principas
Lėto pertraukimo uždelsimo mechanizmas: Sugerti energiją per specialias struktūras (pavyzdžiui, lydinio lydalo), laikinai atlaikyti impulsines sroves (pavyzdžiui, kondensatoriaus įkrovimo srovės), ir saugiklis tik tada, kai nuolat perkraunamas.
Greito pertraukimo mechanizmas: Saugiklis turi puikią struktūrą ir yra jautrus srovės pokyčiams, iš karto nutrūksta, kai atsiranda viršsrovė.

⚠️ ‌Nesupratimo taisymas‌: Lėtas pertraukimas nereiškia “lėtas atsakas”, tačiau jis gali atskirti gedimo srovę ir impulsinę srovę, kad būtų išvengta klaidingos apsaugos.
