Paviršiaus kalno SMD dabartinis mikroschemų saugiklio Kinijos tiekėjas

Kai kurios Kinijoje įsikūrusios įmonės specializuojasi paviršinio montavimo gamyboje (SMD) srovės lustų saugikliai, ryškūs pavyzdžiai yra Dongguan YAXUN Electronics ir FBelec. Šios įmonės siūlo įvairių tipų SMD saugiklius, įskaitant greito veikimo ir lėto pūtimo parinktis, ir patenkinti skirtingus įtampos ir srovės vardinius parametrus, kai kurie specializuojasi konkrečiose programose, pvz., automobiliniuose įkrovikliuose.
Čia pateikiama išsamesnė kai kurių pagrindinių tiekėjų apžvalga:
Dongguan YAXUN Electronics Co., Ltd.:

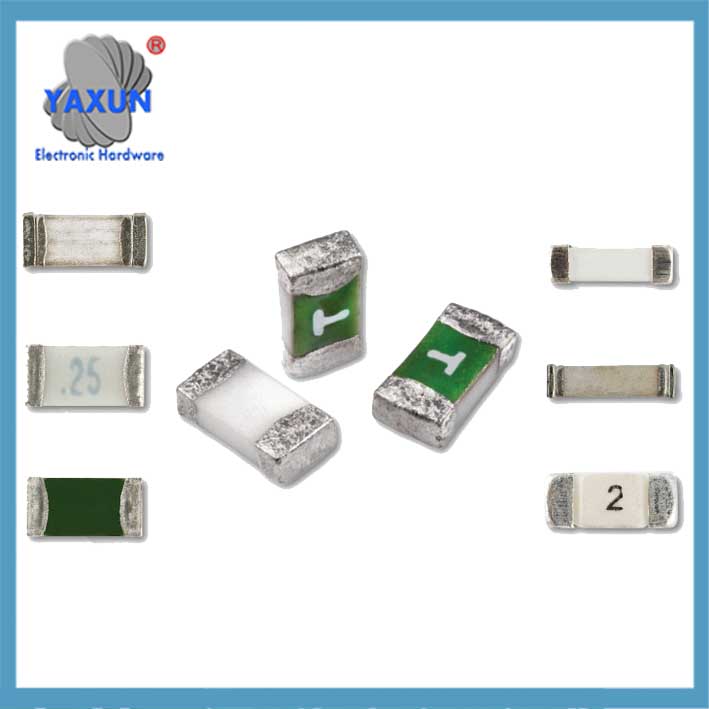

Ši įmonė yra pagrindinė grandinės apsaugos komponentų gamintoja, įskaitant SMD saugiklius, ir daug dėmesio skiria buitinių prietaisų ir automobilių pramonei. Jie siūlo įvairių dydžių (pvz., 0603, 1032, 1206, 2410, 6125) ir tipai (greitas smūgis, lėtas smūgis).

2410/1808/6125 SMD elektros saugiklis 0,5A~30A

Eaton Bussmann SMD elektros saugiklis 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 SMD vienkartinis saugiklis 1~30A 32V, 63V

Lustų saugikliai yra miniatiūriniai grandinės apsaugos komponentai, kuriuose naudojama paviršinio montavimo technologija (SMT). Jie daugiausia skirstomi į dvi kategorijas: vienkartinio saugiklio tipas ir savaiminio atkūrimo tipas. Toliau pateikiamas išsamus įvadas iš klasifikavimo aspektų, darbo principas, ir taikymas:
1. Pagrindinė klasifikacija
Vienkartinis lustinis saugiklis
Pagal dydį: PAV standartiniai paketai, pvz 0402 (1.0× 0,5 mm), 0603 (1.6× 0,8 mm), ir 1206 (3.2× 1,6 mm).
Pagal saugiklių charakteristikas:
Lėtas saugiklio tipas (T/TT ženklas): tinka grandinėms su viršįtampio srovėmis, tokioms kaip varikliai ir transformatoriai;
Greitas saugiklio tipas (F/FF ženklas): naudojamas tikslioms grandinėms be viršįtampių;
Tipiška struktūra: Keraminių kvadratinių vamzdžių pakuotė, užpildyta kvarcinio smėlio lanko gesinimo priemone, ir dvigubo sluoksnio elektrodo konstrukcija, siekiant pagerinti laidumo stabilumą.

Atstatomas lusto saugiklis (PPTC)‌
Pagrindinė medžiaga: polimerinė derva ir laidžios dalelės yra sudėtinės, o automatinis atstatymas pasiekiamas dėl temperatūros jautrumo;
Darbo procesas: kai atsiranda viršsrovė, derva plečiasi ir blokuoja laidų kelią, o gedimą pašalinus, laidumas atstatomas po aušinimo;
Įprasti dydžiai: 0805, 1812, 2920, kt., išlaikant srovę 0,05-3,0A.

2. Pagrindinės techninės charakteristikos
Lydymo mechanizmas: vadovaukitės Džaulio įstatymu (Q=I²Rt), saugiklis įkaista ir išsilydo, kai atsiranda viršsrovė;
Aplinkos apsaugos procesas: bešvinio suvirinimo technologija, atitinkantis RoHS 2.0 standartus, švino turinys <1000ppm;
Našumo optimizavimas:
Kvarcinio smėlio užpildymas sutrumpina lūžimo laiką iki 0.1 sekundžių (adresu 20 kartų didesnė už vardinę srovę);
Savaiminio atsistatymo reakcijos greitis yra atvirkščiai proporcingas gedimo srovės intensyvumui.

3. Tipiški taikymo scenarijai
Buitinė elektronika: mobiliųjų telefonų baterijos, USB sąsajos apsauga (dažniausiai naudojamas 0603 pakavimas);
Pramoninė įranga: programa valdomi jungikliai, pataisų skydelio apsaugos blokai;
Automobilių elektronika: transporto priemonės įkrovimo grandinės apsauga nuo viršsrovių.

SST1300 3A300V 2410 1808 6125 SMD saugiklis

Chip Fuse 1808 Dabartinis koacas 2410 SMD CCF1N Normalus smūgis 1a 1,6a 2.5a 3.15a 4a 5a 6.3a 8a 10a 125v paviršiaus tvirtinimas

0603 T1A-8A keraminis mikroschemų saugiklis

4. Atrankos svarstymai
Nominali srovė turėtų būti didesnė nei 1.25 kartų darbinė srovė;
Impulso varža yra silpnesnė nei stiklo vamzdžių saugiklių, ir reikia įvertinti viršįtampio srovės poveikį;
Savaiminio atkūrimo tipas netinka scenarijams, kuriems reikalinga visiška apsauga nuo maitinimo išjungimo.

Dabartiniai pagrindiniai gamintojai, tokie kaip „Oxis Electronics“, išleido patobulintus kvadratinių lustų saugiklius, kurie optimizuoja sujungimo patikimumą per žalvarinius kvadratinius dangtelius ir lydinio saugiklius.
