Apsauga nuo viršsrovių | 5×20 6×30 mm Kasetiniai saugikliai

Apsaugos nuo viršsrovių elektros saugiklis yra grandinės apsaugos įtaisas, kuris per saugiklio mechanizmą atjungia nenormalią srovę. Jo pagrindinė funkcija yra saugiklis, kai srovė viršija vardinę vertę, kad apsaugotų galinę įrangą. Toliau pateikiamas išsamus klasifikacijos ir charakteristikų paaiškinimas:

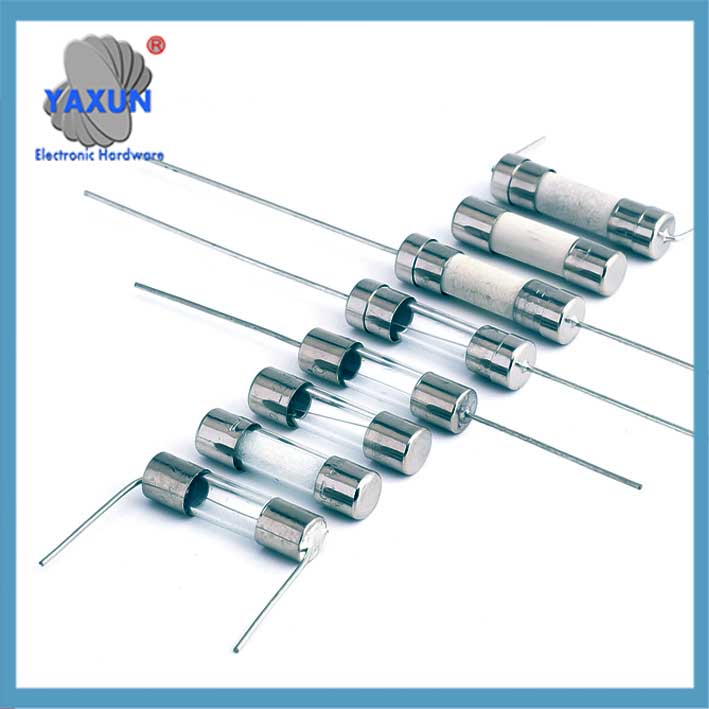

6×30 keraminis saugiklis, apsaugantis nuo viršsrovių

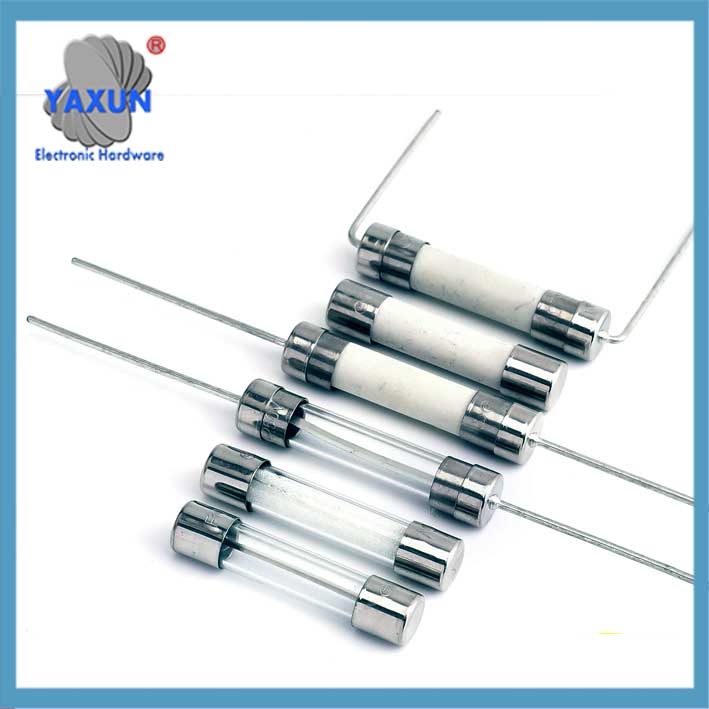

5×20 stiklo saugiklio apsaugos nuo viršsrovių įtaisas

3.6×10 mm Kasetiniai saugikliai apsaugai nuo viršsrovių

Tradicinis saugiklio tipo saugiklis
Darbo principas:
Kai srovė viršija ribą, metalo lydalas išsilydo dėl Džaulio šilumos efekto ir atjungia grandinę, kuris yra vienkartinis apsaugos įtaisas. Įprastas atsako laikas yra milisekundėmis, o apsaugai nuo trumpojo jungimo reikia greito sujungimo (pavyzdžiui, stiklo vamzdžio saugiklio lydymosi laikas ≤40ms) ‌. Lydomoji jungtis:
Saugiklyje yra mažas, laidi viela arba juostelė (lydanti jungtis) skirtas ištirpti arba išgaruoti, kai juo tekanti srovė viršija vardinę galią.
Apsauga nuo viršsrovių:
Šis lydymosi veiksmas atveria grandinę, nutraukti elektros srautą ir užkirsti kelią tolesnei žalai.
Vienkartinio naudojimo:
Saugikliai skirti vienkartiniam naudojimui ir turi būti pakeisti, kai jie nutraukia grandinę.

Patikimumas: Saugikliai yra žinomi dėl savo patikimumo nutraukiant viršsroves.
Ekonomiškumas: Paprastai jie yra nebrangūs, palyginti su kitais apsaugos nuo viršsrovių įrenginiais.
Paprastumas: Dizainas paprastas, kad juos būtų lengva suprasti ir naudoti.
Įvairovė: Saugikliai būna įvairių dydžių, formos, ir dabartiniai įvertinimai, kad tiktų įvairioms programoms.
Tipai: Saugikliai skirstomi į skirtingas klases (pvz., L, RK1, RK5, T, J, CC, kt.) spręsti konkrečius viršsrovių scenarijus ir našumo reikalavimus.

Tipai ir struktūros Papildinio tipas: dažniausiai naudojamas automobilių grandinėse, srovė 1-120A, suskirstytas į keturias specifikacijas nuo itin mažų iki didelių.
SMD tipas: SMD pakuotė, tinka didelio tankio PCB, kurioje yra kvarcinio smėlio lanko gesinimo terpė.
Stiklinio vamzdžio tipas: permatomas apvalkalas yra patogus saugiklio būsenai stebėti, srovė 0,5-80A.

Pagrindiniai parametrai ‌Vardinė srovė/įtampa‌: pvz., 250V/10A lėto pertraukimo tipo, jį reikia sumažinti pagal 75% (UL standartas) arba 90% (IEC standartas) tikrosios srovės.
Lydymosi charakteristikos: greito pertraukimo tipas (antitrumpasis jungimas) ir lėtos pertraukos tipas (nuo viršįtampių).

Kada naudojami saugikliai?
Šakų grandinės:
Saugikliai dažniausiai naudojami buitinėse ir komercinėse elektros sistemose, siekiant apsaugoti atskiras grandines.
Įrangos apsauga:
Jie gali būti naudojami tam tikriems įrenginio komponentams apsaugoti, pvz., transformatoriai arba grandinės plokštės.
Laiko uždelsimas ir greitas veikimas:
Saugikliai gali būti skirti laiko delsos programoms (pvz., indukcinėms apkrovoms su didelėmis įjungimo srovėmis) arba greitai veikiančios programos (pvz., varžinėms apkrovoms).

Savaime atsistatantis saugiklis (PPTC) Veiksmo mechanizmas
Pagaminta iš didelės molekulinės masės polimero ir laidžių dalelių, derva plečiasi dėl šilumos, kai atsiranda viršsrovė, blokuoja kelią, ir atvėsina, kad atkurtų žemą pasipriešinimą, kai gedimas pašalintas‌1011. Reagavimo greitis yra atvirkščiai proporcingas srovės intensyvumui (tokių kaip 0805 paketas antrojo lygio apsauga)‌.

Palyginti su tradiciniais saugikliais

Viršsrovių scenarijų pavyzdžiai:
Trumpieji jungimai:
Kai du ar daugiau laidininkų tiesiogiai susiliečia, sukuriant mažos varžos kelią srovei, įvyksta trumpasis jungimas.
Perkrovos:
Kai grandinę ilgą laiką veikia didesnė nei jos talpa srovė, tai laikoma perkrova.
Įžeminimo gedimai:
Kai elektra teka iš įtampos laido į žemę (žemė), tai vadinama įžeminimo gedimu.
Lanko gedimai:
Tai pavojingos elektros iškrovos, kurios gali atsirasti laiduose arba elektros komponentuose.
Apribojimai:
Pakeitimas: Perdegus saugiklius reikia pakeisti, kuris gali būti nepatogus.
Nenustatyti iš naujo: Skirtingai nuo grandinės pertraukiklių, saugiklių negalima nustatyti iš naujo ir naudoti pakartotinai.
Gali būti ne toks tikslus: Saugikliai gali nesuteikti tokio pat tikslumo lygio pertraukiant srovę kaip kai kurie grandinės pertraukikliai.
Apibendrinant, saugikliai yra svarbi elektros saugos dalis, patikimas ir ekonomiškas būdas apsaugoti grandines ir įrangą nuo viršsrovių pavojų.
