NTC temperatūros jutikliai akumuliatoriaus valdymui

Baterijų valdymo sistemose (BMS), NTC (Neigiamas temperatūros koeficientas) temperatūros jutikliai yra pagrindiniai komponentai, užtikrinantys tikslų temperatūros stebėjimą ir šilumos valdymą. Pasižymi dideliu jautrumu, maža kaina, ir kompaktiško dydžio, jie sudaro svarbią gynybos liniją siekiant užtikrinti akumuliatoriaus saugumą, pasirodymas, ir ilgaamžiškumas.

Nauja energija CCS energijos kaupimo baterija NTC temperatūros jutiklis

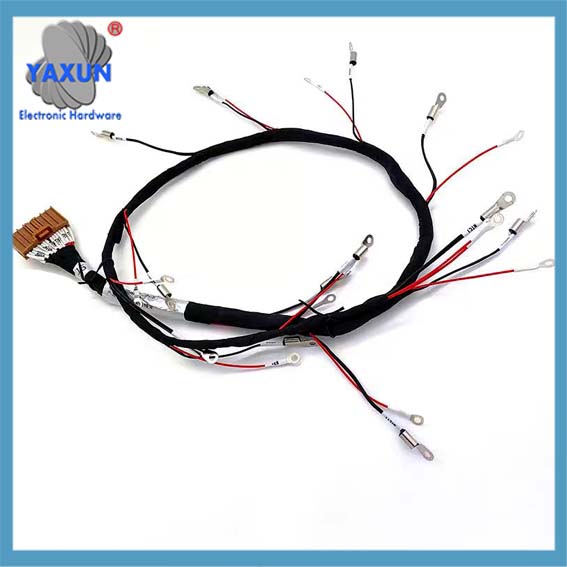

Baterijos įtampa & Temperatūros jutiklio laidų gnybtai – temperatūros jutiklis

NTC ir PT100 temperatūros jutikliai – akumuliatoriaus temperatūros jutimo laidų gnybtai

Toliau pateiktoje diagramoje parodytas pagrindinis NTC jutiklių vaidmuo ir darbo eiga BMS:
TD struktūrinė schema
A papunktis [Temperatūros stebėjimo sluoksnis]
A1[NTC jutiklio diegimas<br>(Celės/Moduliai/Šynos)]
pabaiga

B poskyris [BMS valdymo sluoksnis]
B1[BMS pagrindinis valdiklis]
pabaiga

C poskyris [Šilumos valdymo vykdymo sluoksnis]
C1[Skysčio/oro aušinimo sistemos]
C2[Įkrovimo / iškrovimo valdymas]
C3[Aukštos įtampos relės]
pabaiga

A1 — “Temperatūros duomenys realiuoju laiku” –> B1

B1 — “Valdymo komandos” –> C1
B1 — “Valdymo komandos” –> C2
B1 — “Valdymo komandos” –> C3

C1 — “Vykdykite vėsinimą / šildymą” –> A1

🎯 Pagrindinė funkcija: Sąveikos logika su BMS
NTC jutikliai yra atsakingi už temperatūros duomenų rinkimą, o BMS naudoja šiuos duomenis protingiems sprendimams priimti, taip sukuriama uždaro ciklo valdymo sistema:

Optimalių eksploatavimo sąlygų palaikymas (25–35°C): BMS nurodo aušinimo/šildymo sistemai veikti maža galia, užtikrinti, kad akumuliatorius veiktų optimaliame temperatūros diapazone, kad būtų užtikrintas įkrovimo / iškrovimo efektyvumas ir ciklo trukmė.

Vidutinės temperatūros reguliavimas (35–45°C): Kylant temperatūrai, BMS proaktyviai padidina šilumos išsklaidymo galią ir sumažina įkrovimo greitį, kad aukšta temperatūra nepagreitintų baterijos degradacijos.

Aukštos temperatūros apsauga (45–65°C ir daugiau): Jei temperatūra viršija saugos ribą (pvz., 60° C.), BMS įjungia aliarmą ir apriboja iškrovos galią; jei jis viršija kritinę ribą (pvz., 65° C.), jis nedelsdamas atjungia aukštos įtampos grandinę, kad išvengtų šiluminio pabėgimo.

Žemos temperatūros išankstinis pašildymas (≤10°C): BMS įjungia šildymo sistemą; įprastos įkrovimo ir iškrovimo operacijos atnaujinamos tik tada, kai akumuliatoriaus temperatūra vėl pakils į saugų diapazoną (pvz., virš 15°C), taip užkertant kelią ličio padengimui, kurį sukelia žemos temperatūros įkrovimas, kurie gali pažeisti akumuliatoriaus elementus.

📍 **Pagrindinės diegimo vietos ir atrankos kriterijai**
NTC jutikliai yra strategiškai išdėstyti keliose kritinėse baterijos bloko vietose, kad būtų galima visapusiškai stebėti temperatūrą.

Ličio baterijų temperatūros jutikliai PT1000 ir PT100

💡 **Optimizavimo strategijos ir naujos technologijos**
Technologijoms tobulėjant, NTC jutiklių taikymas baterijų valdymo sistemose (BMS) yra nuolat optimizuojamas:

**Jutiklių išdėstymo optimizavimas:** Tyrimai parodė, kad naudojant CFD modeliavimą ir algoritminį optimizavimą, siekiant tiksliai sureguliuoti jutiklių skaičių ir vietą, Pavyzdžiui, galima sumažinti jutiklių skaičių, iš 40 iki 20 – nepakenkiant saugumui. Šis metodas efektyviai sumažina išlaidas ir supaprastina laidų išdėstymą. Be to, tokia optimizuota vieta gali sutrumpinti greito įkrovimo laiką 15% ir beveik padidinkite akumuliatoriaus energijos kiekį 20% žemos temperatūros aplinkoje, taip galutinai patvirtinant a pranašumą “liesas, bet tikslus” diegimo strategija.

**Integruotas dizainas:** NTC jutikliai vis dažniau tiesiogiai įterpiami į ląstelių sujungimo sistemą (CCS) integruotos šynos, kur jie yra integruoti kartu su įtampos ir srovės jutimo linijomis. Ši konstrukcija ne tik padidina bendrą akumuliatoriaus integravimo tankį ir taupo erdvę, bet ir leidžia tiksliau stebėti šilumos šaltinius..

**Didelis patikimumas ir miniatiūrizavimas:** Kad atitiktų automobilių kokybės reikalavimus, gamintojai pristatė labai patikimus NTC jutiklius, tokius kaip Murata NCU serija, kurie turi maždaug pėdsaką 80% mažesnis nei ankstesni modeliai, todėl jie idealiai tinka didelio tankio integrinių grandynų plokštėms. Kartu, Tokių gamintojų, kaip TE Connectivity, pateikti jutikliai naudoja alyvai ir aukštai temperatūrai atsparias fluoroplastines pakuotes, leidžia jiems atlaikyti atšiaurias elektros variklių ir akumuliatorių blokų darbo sąlygas.

**Funkcinės saugos svarstymai:** Aukščiausios klasės BMS projektuose, naudojami pertekliniai ir nepriklausomi matavimo metodai. Pavyzdžiui, lyginant temperatūros rodmenis, gautus iš NTC įtampos daliklio grandinės su rodmenimis iš nepriklausomo kelio (pvz., kraujavimo rezistorius), temperatūros duomenų tikslumas gali būti kryžmiškai patvirtintas, taip atitinka ASIL-D – aukščiausio lygio funkcinės saugos vientisumo – reikalavimus.

Apibendrinant, NTC temperatūros jutikliai tarnauja kaip “nervų galūnės” per kurį BMS aptinka akumuliatorių “kūno temperatūra.” Jų tikslūs matavimo duomenys ir nuolat optimizuojamos diegimo strategijos yra labai svarbūs siekiant efektyvaus šilumos valdymo, prailginant baterijos veikimo laiką, ir užkirsti kelią šiluminiam pabėgimui.

Jei jus domina konkretūs NTC jutiklių tvirtinimo prie tam tikrų tipų elementų būdai (pvz., cilindro formos, prizminis, arba maišelių ląstelės), arba jei norėtumėte pasigilinti į susijusių grandinių konstrukcijų detales, nedvejodami praneškite man.
