Cos'è un dispositivo di protezione surriscaldante?

Il dispositivo di protezione dal surriscaldamento è un dispositivo di controllo automatico che garantisce la protezione della sicurezza dell'apparecchiatura attraverso il monitoraggio della temperatura. La sua funzione principale è quella di interrompere il circuito o attivare il meccanismo di protezione quando la temperatura supera la soglia impostata per evitare malfunzionamenti dell'apparecchiatura o provocare incendi a causa del surriscaldamento. I seguenti sono i suoi dettagli tecnici e l'analisi dell'applicazione:

Funzione e applicazione del dispositivo di protezione dal surriscaldamento del motore

Caso di applicazione del dispositivo di protezione dal surriscaldamento del motore dell'automobile

Dispositivo di protezione termica applicata alla batteria

1. ‌Principio fondamentale e tipo‌

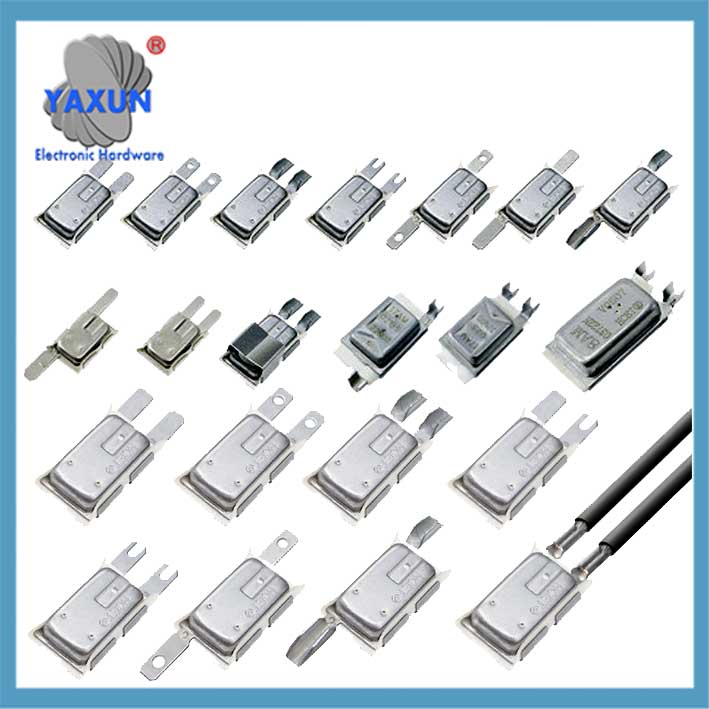

‌Struttura a strisce bimetalliche‌: Utilizzo di due lastre metalliche composite con diversi coefficienti di dilatazione termica, la deformazione innesca l'azione di contatto quando la temperatura aumenta (tipo normalmente aperto/normalmente chiuso).
‌Tipo di auto-recupero e non-auto-recupero‌:
Tipo di auto-recupero: si ripristina automaticamente dopo che la temperatura scende (come i frigoriferi, lavatrici);
Tipo di non auto-recupero: è necessario il ripristino manuale (come i motori a carburante, attrezzatura industriale).
‌Collegamento del termistore‌: Alcuni modelli combinano termistori o microcomputer a chip singolo per ottenere un controllo preciso della temperatura.

Come funziona:
Sensori:
I dispositivi di protezione dal surriscaldamento utilizzano in genere sensori di temperatura (come termistori o strisce bimetalliche) per monitorare la temperatura di una zona specifica.
Soglia:
Quando la temperatura supera una soglia preimpostata, il sensore attiva un segnale.
Azione:
Questo segnale attiva quindi un interruttore automatico, relè, o altro meccanismo che disconnette l'alimentazione o riduce la potenza in uscita del dispositivo.

2. ‌Parametri chiave e selezione‌
‌Intervallo di temperatura‌: Temperatura di azione comune 40-180 ℃ (come la tolleranza della serie KSD9700 ±3/5℃);
‌Corrente/tensione‌: Specifiche tipiche AC250V/5A, i modelli ad alta tensione possono raggiungere AC1800V;
‌Forma strutturale‌:
Guscio di plastica (Materiale PBT, leggero);
Scocca in metallo/ceramica (resistente alle alte temperature, isolamento).

Dispositivo di protezione termica per termoforo

Dispositivo di protezione termica per cure mediche

Dispositivo di protezione termica per scaldacqua istantaneo

3. ‌Scenari applicativi tipici‌
‌ Hhousehold Appliances‌: motori dei condizionatori, lavatrici, ecc., per evitare il surriscaldamento degli avvolgimenti del motore‌; ‌ Equipaggiamento industriale‌: monitoraggio della temperatura della bobina dello statore della pompa sommergibile (come la protezione GB-220V); ‌Circuiti elettronici‌: protezione dalla dissipazione del calore del processore per evitare vulnerabilità agli attacchi ad alta temperatura‌. Esempi di dispositivi di protezione dal surriscaldamento:
Protezioni termiche nei motori:
Questi dispositivi sono incorporati nei motori elettrici per prevenire il surriscaldamento, che potrebbero causare guasti o incendi al motore.
Protezione dal surriscaldamento dell'abitacolo dei veicoli:
Alcuni veicoli, come Tesla, dispongono di una funzione di protezione dal surriscaldamento dell'abitacolo che attiva automaticamente l'aria condizionata per evitare che l'interno si surriscaldi pericolosamente quando parcheggiata.

4. Termostati PTC nell'elettronica:
Vengono utilizzati in diverse applicazioni per proteggere i circuiti dal surriscaldamento aumentandone notevolmente la resistenza quando viene superata una determinata temperatura.
Limitatori di temperatura negli impianti di riscaldamento:
Questi dispositivi, come quello descritto nell'articolo di Heatsystems, vengono utilizzati per evitare che gli elementi riscaldanti diventino troppo caldi, che potrebbero danneggiare l'elemento riscaldante o i materiali circostanti.
Importanza della protezione dal surriscaldamento:
Sicurezza: Prevenire gli incendi, danni all'apparecchiatura, e potenziali lesioni dovute al surriscaldamento.
Affidabilità: Garantire la longevità e il corretto funzionamento di dispositivi e sistemi.
Efficienza: In alcuni casi, come nei veicoli, la protezione dal surriscaldamento può aiutare a ottimizzare il consumo di energia.

5. ‌Problemi comuni e precauzioni‌
‌Requisiti di installazione‌: È necessario essere vicini alla superficie dell'apparecchiatura controllata per evitare che la deformazione del guscio influisca sulle prestazioni‌;
‌Rischio di falsa operazione‌: L'invecchiamento della saldatura o i danni meccanici possono causare guasti alla protezione‌;
‌Differenza dalla protezione da sovraccarico‌: La protezione dal surriscaldamento si basa sulla soglia di temperatura, mentre la protezione da sovraccarico risponde all'anomalia corrente‌.

6. ‌Tendenze di sviluppo tecnologico‌
‌Design integrato‌: Come la protezione bimetallica di tipo salto combinata con la doppia funzione di sovracorrente/surriscaldamento‌;
‌Miglioramento dell'affidabilità elevata‌: L'imballaggio in ceramica e i circuiti anti-interferenza migliorano l'adattabilità agli ambienti industriali‌.
