Cos'è un sensore di temperatura dell'acqua del motore dell'auto?

Un sensore di temperatura dell'acqua del motore dell'auto misura la temperatura dell'acqua o un liquido di raffreddamento liquido. Questi sensori sono utilizzati in varie applicazioni, compresi i motori automobilistici, sistemi di raffreddamento ad acqua, e processi industriali, Per monitorare e regolare la temperatura. Impiegato in vari processi industriali per misurare la temperatura dell'acqua o di altri liquidi, spesso in combinazione con logger di dati o sistemi di controllo.

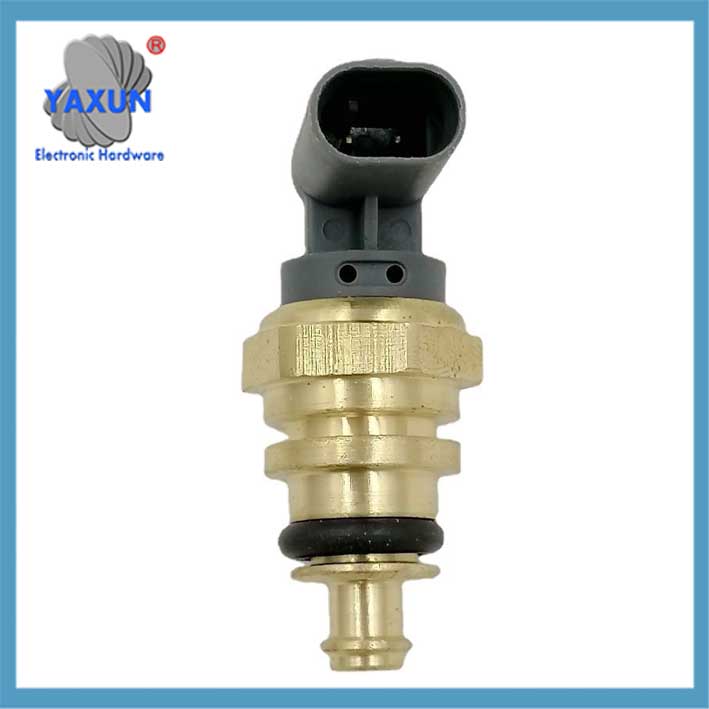

Sensore di temperatura dell'acqua 1338418 55187822 71741090 1338.C7 Interruttore temperatura acqua

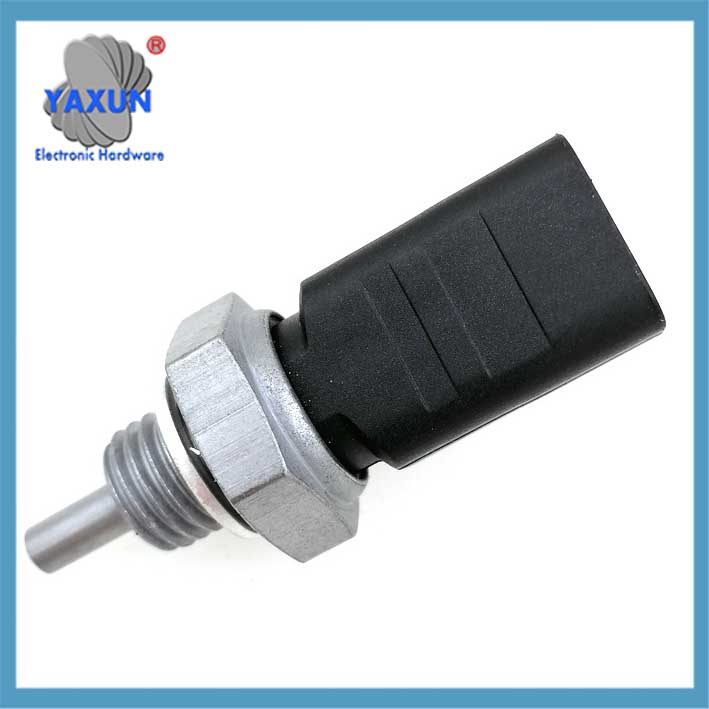

6K2A-12A648-AA Tenda del sensore di temperatura dell'acqua Adatto alla ventola di raffreddamento ad acqua Ford

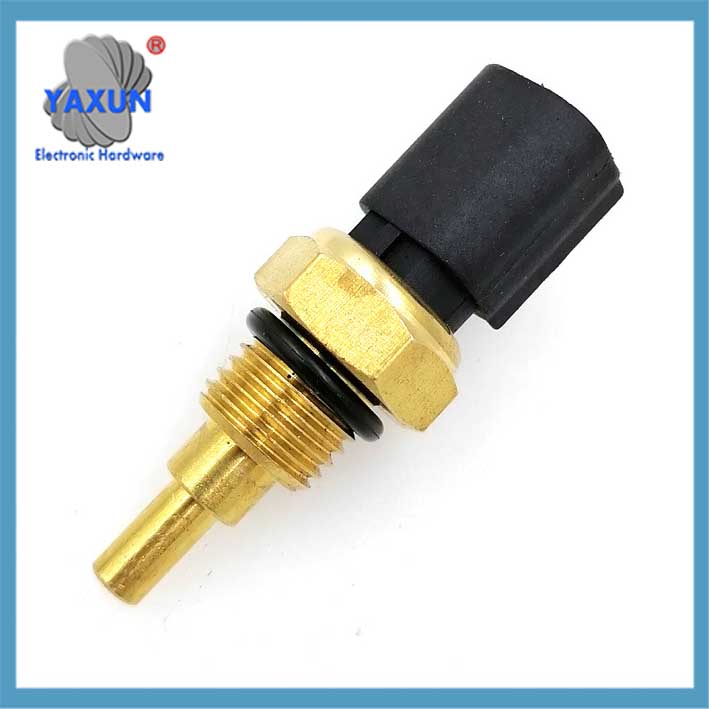

Sensore di temperatura dell'acqua di ricambio, 1/4″ TNP – Forniture per corse automobilistiche

La funzione principale del sensore della temperatura dell'acqua è monitorare la temperatura del liquido di raffreddamento del motore. Il suo componente principale è un termistore a coefficiente di temperatura negativo (NTC). Il valore di resistenza di questo materiale diminuisce esponenzialmente all'aumentare della temperatura, ad esempio circa 2,5 kΩ a 20 ℃ e circa 0,3 kΩ a 80 ℃. Questa funzione gli consente di convertire le variazioni di temperatura in segnali elettrici.

Per quanto riguarda il luogo di installazione, la maggior parte dei sensori (65%) sono installati sulla camicia d'acqua del monoblocco/testata motore. Alcuni si trovano anche vicino al termostato della testata (22%) o l'uscita del radiatore (13%). Questo design prevede il contatto diretto con il liquido di raffreddamento per garantire una misurazione accurata della temperatura.

Il ruolo del sensore è fondamentale: a basse temperature, l'ECU aumenterà il volume di iniezione di 30% per facilitare l'avviamento a freddo; ad alte temperature, la quantità base di iniezione verrà corretta. Influirà anche sul sistema di accensione, come l'avanzamento dell'angolo di accensione di 8-12° a -20℃ e il ritardo di 4-6° a 100℃ per prevenire l'esplosione. Inoltre, anche il controllo del minimo dipende da questo, e la velocità verrà aumentata a 1200-1500 giri/min a basse temperature.

In termini di manifestazione del difetto, i problemi comuni includono la difficoltà nell'avviamento a freddo, velocità inattiva del minimo, funzionamento anomalo della ventola, ecc. Esistono diversi modi per diagnosticare: utilizzare un multimetro per misurare la tensione di alimentazione (normale 5 V o 12 V), leggere il flusso di dati (il segnale normale della temperatura dell'acqua è di circa 95 ℃), oppure misurare il valore della resistenza dopo il riscaldamento (dovrebbe essere 1,4-1,9 kΩ a 30 ℃).

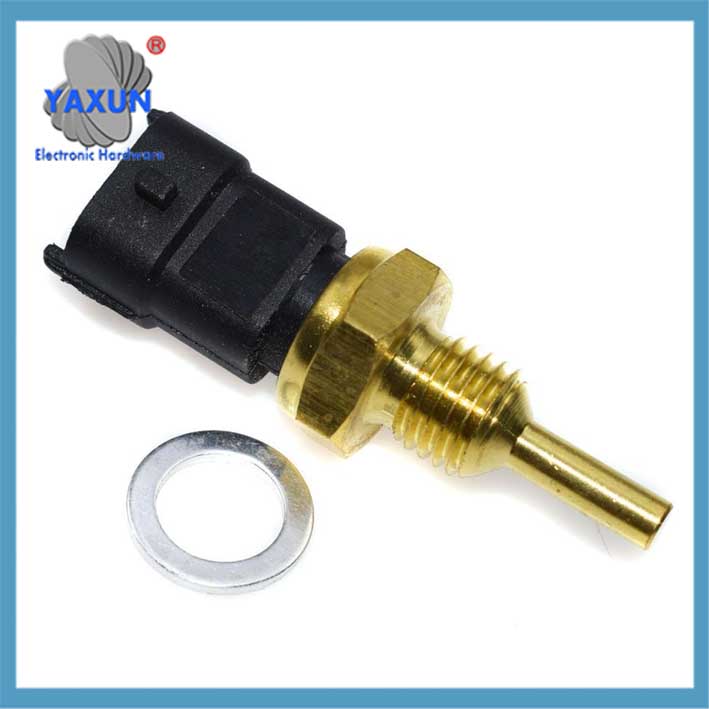

7700810879 Funzione e applicazione del sensore della temperatura dell'acqua per automobili

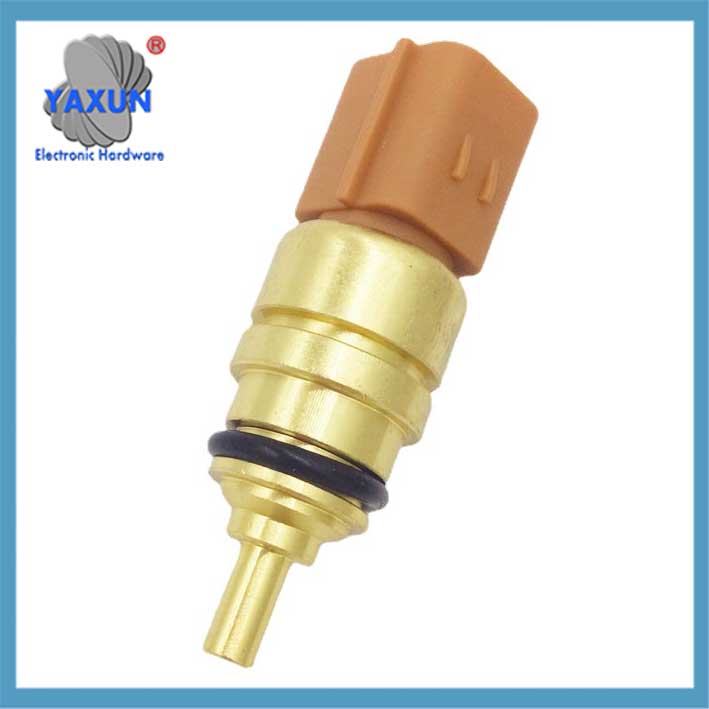

Gruppo sonda in rame personalizzato per sensore temperatura acqua NTC

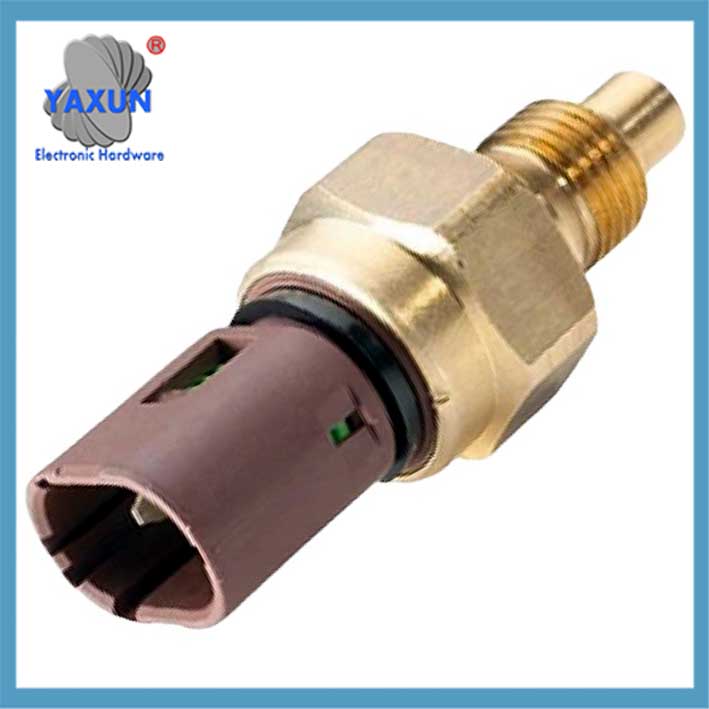

Mittente della temperatura dell'acqua~Sensore della temperatura del liquido di raffreddamento & Cablaggio connettore a spirale per GM TX3 TS10075 15326386

Il sensore della temperatura dell'acqua del motore dell'automobile è l'elemento di monitoraggio principale del sistema di gestione del motore. La sua funzione, struttura, il principio di funzionamento e la manifestazione del guasto sono i seguenti:

🔧 ‌1. Struttura e principio di funzionamento‌
‌Elemento centrale‌: Adozione del ‌termistore con coefficiente di temperatura negativo (NTC), il valore della resistenza diminuisce esponenzialmente all'aumentare della temperatura (ad esempio circa 2,5 kΩ a 20 ℃, e scende a 0,3 kΩ a 80 ℃).
‌Conversione del segnale‌: Convertire la variazione della temperatura del liquido di raffreddamento in un segnale elettrico (solitamente cambio lineare 1,3 V-3,8 V) e trasmetterlo alla centralina motore (ECU).

‌Posizione di installazione‌:
Blocco cilindri del motore/cilindro dell'acqua della testata (contabilità 65%);
Tubo di derivazione del liquido di raffreddamento o vicino al termostato.

Tipi di sensori della temperatura dell'acqua:
Sensori di temperatura del liquido di raffreddamento del motore (ECTS):
Trovato nei veicoli, questi sensori monitorano la temperatura del liquido di raffreddamento del motore, fornendo feedback alla centralina del motore (ECU) per un'iniezione di carburante e una fasatura di accensione ottimali.
Sensori del sistema di raffreddamento ad acqua:
Utilizzato in circuiti di raffreddamento ad acqua per PC personalizzati o sistemi di raffreddamento industriali per monitorare la temperatura del liquido di raffreddamento e garantire un'adeguata dissipazione del calore.

Esempi di applicazioni:
Automobilistico: Monitoraggio della temperatura del liquido di raffreddamento del motore per ottimizzare le prestazioni del motore e prevenire il surriscaldamento.
Raffreddamento ad acqua: Mantenimento delle temperature ottimali nei circuiti di raffreddamento ad acqua del PC per prestazioni stabili del sistema.
Processi industriali: Monitoraggio delle temperature nei processi produttivi, Sistemi HVAC, e altre applicazioni che coinvolgono liquidi.
Acquacoltura: Monitoraggio della temperatura dell'acqua per una crescita ottimale di pesci o piante.
Oceanografia: Misurazione della temperatura dell'acqua a varie profondità per attività di ricerca e monitoraggio.

⚙️ ‌2. Funzioni principali‌
Il sensore della temperatura dell'acqua fornisce dati sulla temperatura in tempo reale all'ECU per regolare dinamicamente il funzionamento del motore:

‌Controllo del carburante‌: ‌Bassa temperatura‌ (<86℃): Aumentare la quantità di iniezione (fino a +30% compensazione) per migliorare le prestazioni di avviamento a freddo;
‌Alta temperatura‌: Ridurre la quantità di iniezione e ottimizzare il rapporto aria-carburante.
‌Regolazione dell'accensione‌: Aumentare l'angolo di anticipo dell'accensione alle basse temperature (8–12° a -20℃), e ritardo alle alte temperature (4–6° a 100℃) per prevenire l'esplosione.
‌Controllo del minimo e della dissipazione del calore‌: Aumentare il regime del minimo a 1200–1500 giri/min alle basse temperature;
Attivare l'avvio e l'arresto della ventola di raffreddamento (funzionamento ad alta velocità a temperature elevate).
‌Display dello strumento‌: Guidare il puntatore dell'indicatore della temperatura dell'acqua, 90℃ è la temperatura di lavoro ideale.

Caratteristiche principali:
Campo di misura: L'intervallo di temperature che il sensore può misurare con precisione.
Precisione: Quanto le letture del sensore corrispondono alla temperatura effettiva.
Tempo di risposta: La velocità con cui il sensore reagisce alle variazioni di temperatura.
Durabilità: La capacità del sensore di resistere alle condizioni ambientali (PER ESEMPIO., acqua, temperature estreme).
Stile di montaggio: Come è collegato il sensore al sistema (PER ESEMPIO., immersione, tipo di filo).

⚠️ ‌iii. Manifestazione e diagnosi‌ del guasto
(1) Tipici sintomi di guasto:
Difficoltà ad avviare un'auto fredda, fluttuazioni al minimo o aumento anomalo;
Indicazione anomala dell'indicatore della temperatura dell'acqua (nessun movimento, falso alto o fuori range);
La ventola di raffreddamento continua a funzionare o non si avvia affatto;
Aumento del consumo di carburante e debole accelerazione.

(2) Metodo di rilevamento:

IV. Meccanismo di impatto del guasto ‌ ‌Distorsione del segnale‌: La ECU valuta erroneamente la temperatura (come ricevere un segnale fisso di -40℃ o 130℃), con conseguente strategia di iniezione/accensione errata;
‌Guasto di linea‌: Il circuito aperto/il cortocircuito blocca la trasmissione del segnale, provocando uno squilibrio della miscela;
‌Invecchiamento dei componenti‌: La deriva caratteristica del termistore o la corrosione del liquido refrigerante provocano una precisione ridotta.

💎 Riepilogo
Il sensore della temperatura dell'acqua è come il “termometro” del motore. La sua precisione è direttamente correlata al risparmio di carburante, controllo delle emissioni e durata meccanica. Controllare regolarmente le caratteristiche di resistenza e la stabilità del segnale (in particolare il confronto tra stati caldi e freddi) può prevenire efficacemente guasti sistemici causati dal guasto del sensore.
