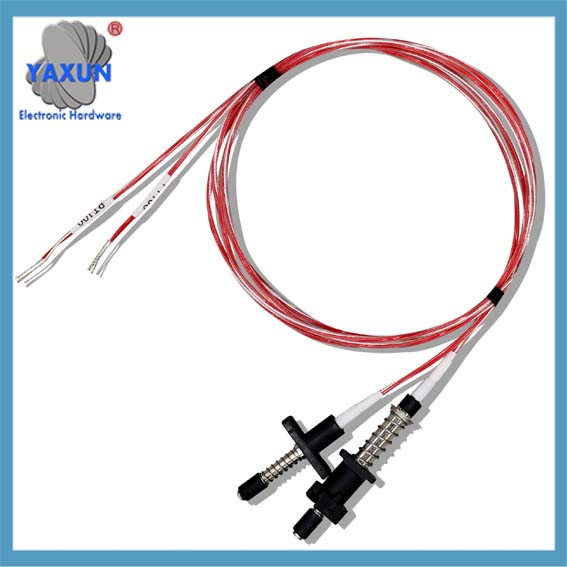

Sensori di temperatura PT1000 e PT100 per batterie al litio

Il PT100 e il PT1000 sono sensori di temperatura con resistenza al platino. Il loro principio di funzionamento si basa sulla caratteristica che la resistenza elettrica del filo di platino aumenta all'aumentare della temperatura (i.e., un coefficiente di temperatura positivo, o PTC). Entrambi offrono i vantaggi di un'elevata precisione e di un'eccellente stabilità.

La loro differenza fondamentale risiede nel valore di resistenza nominale a 0°C: la PT100 ha una resistenza di 100Ω, mentre il PT1000 ha una resistenza da 1000Ω. Questa differenza apparentemente minore si traduce in un'enfasi particolare sulle caratteristiche prestazionali e sugli scenari applicabili.

📊 Confronto delle differenze di prestazioni principali

🔍 Come scegliere per le applicazioni con batterie al litio?
Nei pratici sistemi di gestione della batteria (BMS) e ambienti di test delle batterie, il PT1000 sta diventando sempre più diffuso. Questa tendenza è principalmente guidata dai suoi vantaggi nelle seguenti aree chiave:

Vantaggio 1: Forte immunità alle interferenze e design semplificato: La velocità di variazione della resistenza in un PT1000 è dieci volte quella di un PT100. Ciò significa che la resistenza inerente ai cavi di collegamento stessi (tipicamente decine di milliohm al metro) contribuisce solo per un decimo all'errore di misurazione totale rispetto a un PT100. Di conseguenza, in applicazioni BMS che comportano lunghi cablaggi, il PT1000 può utilizzare un semplice schema di collegamento a due fili, mentre il PT100 richiederebbe una configurazione più complessa a tre o quattro fili per compensare gli errori di resistenza del filo.

Vantaggio 2: Basso consumo energetico e soppressione degli effetti di autoriscaldamento: Il consumo energetico di un PT1000 è notevolmente inferiore a quello di un PT100. In contesti di gestione della batteria, ciò implica che il sensore stesso genera un calore minimo, impedendone così la realizzazione “falsa segnalazione” una temperatura elevata; Inoltre, il suo basso assorbimento di potenza contribuisce a ridurre il consumo energetico complessivo all'interno del BMS.

Vantaggio 3: Idoneità per le tecnologie di incorporamento interno di nuova generazione: L’attuale tecnologia all’avanguardia prevede l’integrazione dei sensori PT1000 direttamente all’interno delle batterie al litio, consentendo un vero monitoraggio in tempo reale della parte interna della batteria “temperatura interna.”

Convalida delle prestazioni: Uno studio condotto in 2025 lo hanno confermato quando i microsensori PT1000 sono stati integrati direttamente sull'anodo di una batteria, il tasso di mantenimento della capacità della batteria, dopo 300 cicli di carica-scarica: differivano da quelli di una batteria standard solo di un valore 0.75%, dimostrando un impatto trascurabile sulle prestazioni elettrochimiche. Una scoperta sorprendente: Un sensore PT1000 impiantato lo ha rivelato quando una batteria veniva riscaldata esternamente a 120°C, la sua temperatura interna effettiva era di soli 104,6°C, con un conseguente differenziale di temperatura fino a 15°C tra l'interno e l'esterno. Ciò dimostra in modo conclusivo il significativo ritardo di misurazione inerente ai sensori esterni, evidenziando così il valore critico del PT1000 per un monitoraggio preciso.

💡 Come scegliere?
In generale, quando si decide tra un PT100 e un PT1000, i seguenti principi possono servire da guida:

Dare priorità al PT1000: Per la maggior parte dei sistemi di gestione della batteria di nuova concezione (BMS), apparecchiature per testare pacchi batteria, e applicazioni in cui l'elevata precisione e il basso consumo energetico sono fondamentali, il PT1000 è in genere la scelta migliore. Semplifica efficacemente la progettazione dei circuiti e fornisce dati di misurazione più affidabili.

Scenari per la scelta del PT100: Se il tuo sistema richiede la compatibilità con un'ampia base installata di apparecchiature industriali esistenti (come alcuni PLC o termoregolatori che supportano nativamente gli ingressi PT100), o se sei estremamente sensibile ai costi, il PT100 rimane un'opzione affidabile grazie al suo status di standard industriale e al suo costo inferiore.

🛠️ Circuiti e strumenti di supporto
Indipendentemente dal sensore scelto, avrai bisogno di circuiti o moduli di accompagnamento per leggere i segnali:

Moduli dedicati alla misurazione della temperatura: Sono prontamente disponibili sul mercato moduli maturi, come lo ZAM6228, che supportano la connessione diretta di 8 canali di sensori PT100 a 3 fili. Offre una precisione di misurazione di ±0,1°C e una risoluzione di 0,01°C, questi moduli sono ideali per armadi di prova batterie multicanale.

Sistemi di test delle batterie: I produttori professionali di apparecchiature per il test delle batterie, come Arbin, offrono anche moduli RTD PT100 dedicati. Questi moduli utilizzano tecniche di misurazione a 4 fili ad alta precisione, ottenendo una precisione a livello di modulo di ±0,1°C.

Stai attualmente progettando un circuito BMS o eseguendo test della batteria? Se questo è un nuovo progetto, Consiglio vivamente di optare direttamente per il PT1000 per semplificare la progettazione dell'immunità al rumore; Tuttavia, se la compatibilità con apparecchiature preesistenti è un requisito, selezionare il PT100 sarebbe la scelta più prudente. Desideri che fornisca ulteriori dettagli riguardanti la progettazione specifica della circuiteria di acquisizione del segnale?
