Sensimento di temperatura del sensore del termistore NTC con circuito NTC

Termistore NTC Schema del circuito di misurazione della temperatura del sensore
Il circuito di misurazione della temperatura utilizza un amplificatore operazionale in una configurazione non invertente con riferimento invertente per compensare e ottenere il segnale, che aiuta a utilizzare l'intera risoluzione dell'ADC e ad aumentare la precisione della misurazione. Al fine di garantire il normale funzionamento dei componenti a semiconduttore di potenza, componenti logici, microcontrollori e processori, il surriscaldamento deve essere evitato il più possibile. Con dimensioni compatte (come EIA0402), il nuovo termistore SMD NTC può essere posizionato direttamente vicino al microcontrollore e ad altri punti caldi sul circuito. Perché i giunti di saldatura possono formare un buon contatto termico con il circuito, e l'autoriscaldamento dei componenti è minimo. Perciò, il nuovo termistore può eseguire il monitoraggio della temperatura ad alta precisione di componenti semiconduttori sensibili. Grazie alla resistenza estremamente elevata agli shock termici dei termistori EPCOS SMDNTC, questa serie di termistori non è adatta solo ai processi di saldatura a rifusione, ma anche per la saldatura ad onda. I progettisti possono posizionare il termistore sul fondo del circuito, come il retro del microcontrollore, per garantire che anche i microcontrollori di grandi dimensioni possano formare un eccellente contatto termico. La figura seguente mostra un tipico circuito di protezione del microcontrollore.

Progettazione del circuito di misurazione della temperatura del sensore termistore NTC EPCOS SMD

Sonda personalizzata per sensori di misurazione della temperatura dei termistori NTC

Rilevamento della temperatura NTC con descrizione del progetto del circuito NTC
Questo circuito di rilevamento della temperatura utilizza un resistore in serie con un coefficiente di temperatura negativo (NTC) termistore per formare un partitore di tensione, che ha l'effetto di produrre una tensione di uscita lineare rispetto alla temperatura. Il circuito utilizza un amplificatore operazionale in una configurazione non invertente con riferimento invertente per compensare e guadagnare il segnale, che aiuta a utilizzare l'intera risoluzione dell'ADC e ad aumentare la precisione della misurazione.

Note di progettazione
1. Utilizzare l'amplificatore operazionale in una regione operativa lineare. L'oscillazione dell'uscita lineare viene solitamente specificata nelle condizioni di test AOL. Oscillazione dell'uscita lineare TLV9002 0.05 V a 3.25 V.
2. La connessione, Vin, è una tensione di uscita con coefficiente di temperatura positivo. Per correggere un coefficiente di temperatura negativo (NTC) tensione di uscita, scambiare la posizione di R1 e del termistore NTC.
3. Scegliere R1 in base al range di temperatura e al valore di NTC.
4. L'utilizzo di resistori di valore elevato può degradare il margine di fase dell'amplificatore e introdurre ulteriore rumore nel circuito. Si consiglia di utilizzare valori di resistenza intorno 10 kΩ o meno.
5. Un condensatore posizionato in parallelo al resistore di retroazione limiterà la larghezza di banda, migliorare la stabilità e contribuire a ridurre il rumore

Schema del circuito di misurazione della temperatura del termistore NTC (IO)

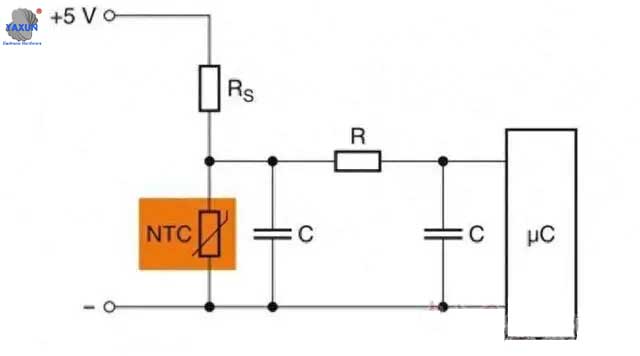

Al fine di garantire il normale funzionamento dei componenti a semiconduttore di potenza, componenti logici, microcontrollori e processori, il surriscaldamento deve essere evitato il più possibile. Con dimensioni compatte (come EIA0402), il nuovo termistore SMDNTC può essere posizionato direttamente vicino al microcontrollore e ad altri punti caldi sul circuito. Perché i giunti di saldatura possono formare un buon contatto termico con il circuito, e l'autoriscaldamento dei componenti è minimo. Perciò, il nuovo termistore può eseguire il monitoraggio della temperatura ad alta precisione di componenti semiconduttori sensibili. Grazie alla resistenza estremamente elevata agli shock termici dei termistori EPCOS SMDNTC, questa serie di termistori non è adatta solo ai processi di saldatura a rifusione, ma anche per la saldatura ad onda. I progettisti possono posizionare il termistore sul fondo del circuito, come il retro del microcontrollore, per garantire che anche i microcontrollori di grandi dimensioni possano formare un eccellente contatto termico. La figura seguente mostra un tipico circuito di protezione del microcontrollore.
