Interruttore di protezione del micro motore di surriscaldamento & Protettore sovraccarico

Confronto delle differenze tra l'interruttore di protezione da surriscaldamento del micromotore & Protettore sovraccarico. Quando si tratta di protettori termici per micromotore, la fascia di prezzo è compresa tra $0.1 yuan e $0.4 yuan. I modelli includono 5ap, TB02-BB8D, 17Sono, KSD9700, ST01, S06, ecc., che vengono utilizzati principalmente per i motorini dei tergicristalli dei tettucci apribili dei sedili e hanno caratteristiche di tenuta e impermeabilità. Parametri del modello 17AM: normalmente chiuso, temperatura operativa 120 gradi, corrente massima 10A~35A. Funzione di ripristino automatico, adatto per militare, campo medico e altri. Qui dobbiamo sottolineare l'intervallo di temperatura e i parametri attuali, nonché le caratteristiche del ripristino automatico.

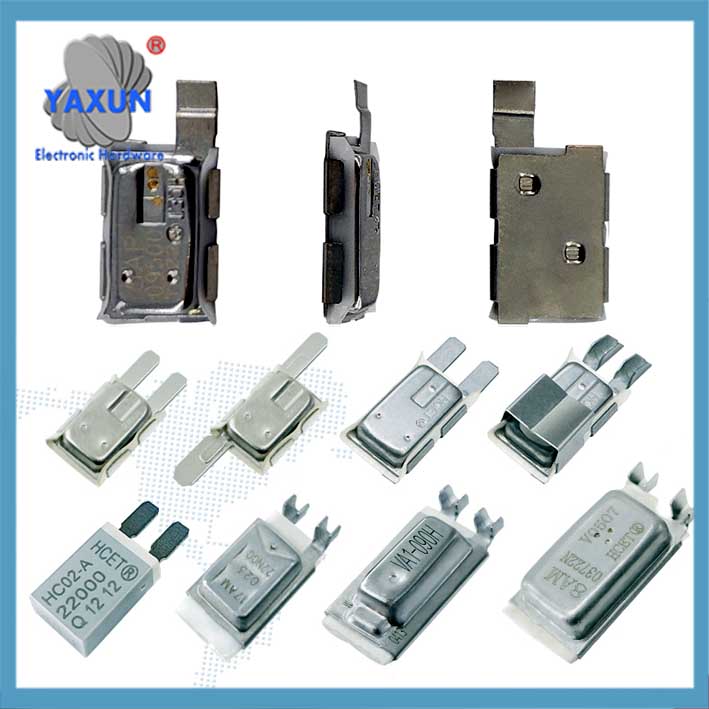

MotoreTB05, BB8DTB02, ST-22 35℃- 160℃ mini protettore termico

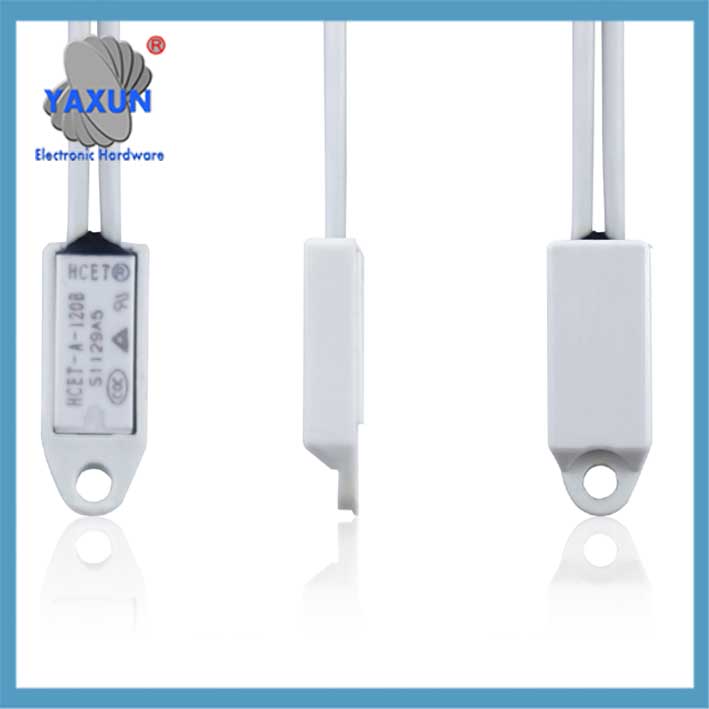

Microinterruttore di controllo della temperatura del protettore termico S01, S06, ST-22

2deputato, 6AP, 17AM+PTC, 5AP, 8SONO, Interruttore di protezione del motore KSD9700

Per quanto riguarda i protettori di sovraccarico del motore, protettori del motore (MB) utilizzare la tecnologia del microprocessore. Ha molteplici protezioni come la sovracorrente, mancanza di fase, e stallo, e il tempo di viaggio è regolabile (0.2-30 secondi), e supporta il ripristino manuale o elettrico. Il metodo di impostazione dei parametri è integrato, come impostare la protezione da sovracorrente su 1.5-2 volte la corrente nominale e il sovraccarico a 1.1-1.3 volte. Queste impostazioni sono molto importanti per le applicazioni pratiche.

La protezione dallo stallo del protettore da sovraccarico del motore entra in vigore una volta completato l'avvio. Quando la corrente supera il valore impostato, agirà immediatamente. La protezione ad interruzione rapida è per guasti da cortocircuito, ed è diviso in due stati: avvio e funzionamento. La protezione da surriscaldamento a tempo inverso si basa sul modello di accumulo di calore, combinando gli effetti termici delle correnti di sequenza positiva e negativa. Questi meccanismi di protezione devono essere spiegati per punti per garantire che gli utenti comprendano come gestire i diversi guasti.

In termini di installazione e compatibilità, si precisa che la protezione può essere installata nella parte frontale dell'inverter, ma è necessario prestare attenzione ai requisiti di adattamento e messa a terra della corrente nominale (diametro del filo ≥3,5 mm², resistenza <10OH). La differenza tra relè termici e relè termici è che il primo si basa sull'effetto termico della corrente, e quest'ultimo è installato all'interno del motore per misurare la temperatura. È necessario distinguere qui per evitare confusione.

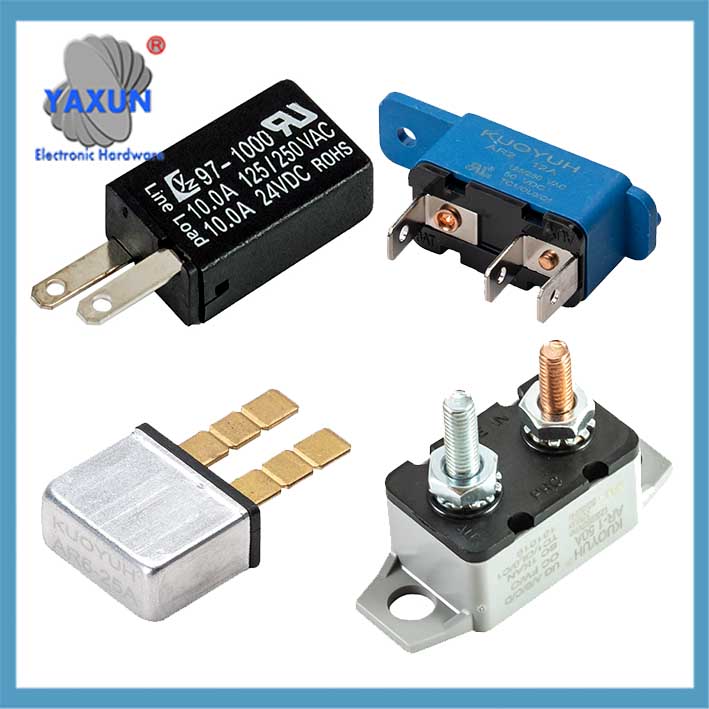

Interruttori automatici per motori automobilistici AR, AR2, 24, 97, 18, 17 Serie

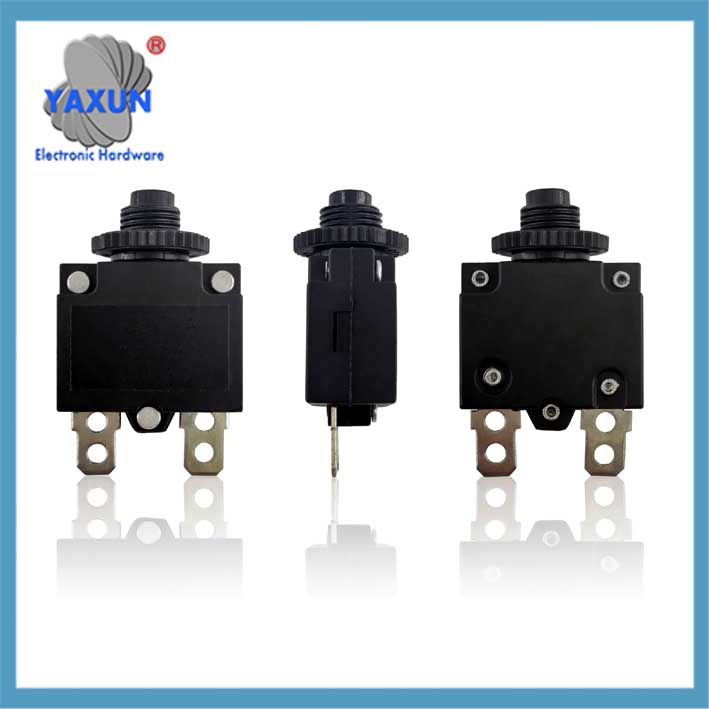

98 Manuale della serie, Protezione da sovraccarico motore a ripristino automatico

BUOYUH 88 Protezione da sovraccarico motore in serie

IO. Interruttore di protezione dal surriscaldamento (protettore della temperatura)
‌Principio di funzionamento e caratteristiche‌
Utilizzo di elementi bimetallici di rilevamento della temperatura, quando la temperatura raggiunge la soglia impostata, i contatti si aprono/chiudono automaticamente e interrompono il circuito; quando la temperatura scende, si ripristina automaticamente e riprende il lavoro.
‌Modelli tipici‌: come le 17:00, 17AM+PTCT, Serie TB02-BB8D, temperatura operativa 40 ℃ ~ 160 ℃, corrente massima 10A~60A, tensione nominale 250V, disegno normalmente chiuso, con funzione di tenuta impermeabile.
‌Volume e installazione‌: Design miniaturizzato (come l'installazione piatta), adatto per scene con vincoli di spazio, direttamente incorporato nell'avvolgimento del motore o nella superficie del componente riscaldante.

‌Scenari applicativi principali‌
Micromotori automobilistici: motori del tetto apribile, motorini dei tergicristalli, motori di regolazione del sedile, ecc.
Elettrodomestici: dispositivi a basso consumo come ventole di raffreddamento, motori della pompa dell'acqua, e utensili elettrici che devono prevenire il surriscaldamento.
In un sistema di accensione, può spegnere il motore per evitare danni dovuti al surriscaldamento.

Ii. Protezione da sovraccarico (Protezione motore KUOYUH)
‌Meccanismo di protezione multifunzione‌
‌Overload Protection‌: Monitorare la corrente e intervenire quando supera il valore nominale (solitamente impostato su 1.1-1.3 volte).
Protezione del circuito di Short‌: Interrompere istantaneamente il circuito quando la corrente aumenta in modo anomalo (tempo di azione <0.1 secondo).
‌Protezione da accoltellamento‌: Se la corrente continua ad essere ≥ 200% del valore nominale dopo l'avvio, agirà immediatamente.
‌Protezione perdita di fase/squilibrio‌: Quando c'è una perdita di fase o uno squilibrio trifase, risponderà all'interno 3 secondi.
Monitora la corrente che scorre attraverso il circuito del motore e apre il circuito quando la corrente supera un limite predeterminato.
Meccanismo:
Può essere termico (utilizzando una striscia bimetallica) o elettronico, e scatta dopo un certo ritardo per consentire l'avvio dei picchi.
Casi d'uso:
Protegge i motori dai danni dovuti a situazioni di sovracorrente prolungate, come quelli causati da una girante bloccata o da un carico a coppia elevata.
Esempio:
Una protezione da sovraccarico del compressore del frigorifero spegnerà il compressore se si surriscalda o se non si avvia.

‌Funzionalità di aggiornamento tecnologico‌
Microprocessore integrato, supporta il monitoraggio ad alta precisione in tempo reale della corrente, voltaggio, temperatura, e visualizza la causa del guasto tramite LED.
Ha entrambe le funzioni di comunicazione (come l'interfaccia RS485) e supporta il ripristino remoto e il caricamento dei dati.
Compatibile con l'installazione su guida da 35 mm, può sostituire direttamente i tradizionali relè termici.

III. Punti di scelta e installazione
‌Principio di impostazione dei parametri‌
Corrente di protezione da sovracorrente: impostato su 1.5-2 volte la corrente nominale del motore.
Protezione dalla temperatura: La corrente nominale è 0.8 volte il valore nominale del motore.
Protezione dallo stallo: La soglia è impostata su 200% della corrente nominale, e l'azione è a ritardo zero.

‌Considerazioni sulla compatibilità‌
Quando si installa la parte anteriore dell'inverter, la potenza in uscita dell'inverter deve essere adattata, e la corrente nominale è regolata al massimo per evitare falsi allarmi.
Requisiti di messa a terra: Il protettore e il motore devono essere collegati a terra in modo affidabile (diametro del filo ≥ 3,5 mm² filo di rame, resistenza di terra <10OH).

IV. Prodotti tipici a confronto

Mancia: Per micromotori, termostati integrati (come le 17:00) sono preferiti per la protezione compatta; negli scenari industriali, protettori intelligenti (come ARD2) sono tenuti a gestire guasti complessi.
